礦山指揮調度系統不是單一設備或簡單的通訊控制台。它是一個協調的通訊架構，連接日常生產、現場團隊、緊急應變、視訊監控、無線電系統、電話網路、IP廣播和調度工作流程。由於不同的礦山可能使用不同的通訊標準、系統規模、終端類型和操作環境，解決方案必須圍繞整合而非孤立設備來設計。
對於現代礦山作業，目標是建立一個支援語音、視訊、指令、基於GIS的調度、無線電互聯和終端存取的多功能指揮平台。這有助於改善日常協調、緊急處理、生產安全以及礦山的整體數位化管理水準。
圍繞整合通訊平台構建
系統的基礎是一個具有調度能力的整合通訊平台。在礦山專案中，該平台應支援音視訊通訊、寬頻一鍵通、語音調度、視訊調度、指令調度、GIS調度和多終端存取。
基於SIP軟交換架構，平台可以更輕鬆地連接不同的系統和設備。SIP相容性很重要，因為它允許IP電話、智慧終端、IP廣播設備、IP呼叫站、調度控制台和閘道器在同一個通訊框架內工作。
對於礦山環境，這種架構使系統更加靈活。礦山可以連接辦公室用戶、井下工人、地表團隊、控制室、緊急點和外部通訊資源，而無需為每個使用案例建立單獨的平台。
連接電話網路和外部用戶
許多礦山企業仍然需要內部IP終端與外部電話用戶之間的通訊。這可能包括辦公室分機、固定電話、手機、值班室、公共電話網路和現有PBX系統。
當專案需要與公共電話網路或程控電話交換機連接時，可以部署電話閘道器。該閘道器將基於IP的調度平台與傳統電話系統連接起來，允許IP終端、手機、固定電話和調度操作員通過統一的工作流程進行通訊。
這對於管理通訊、緊急報告、班次協調、外部支援以及現場人員與行政部門之間的通訊非常有用。

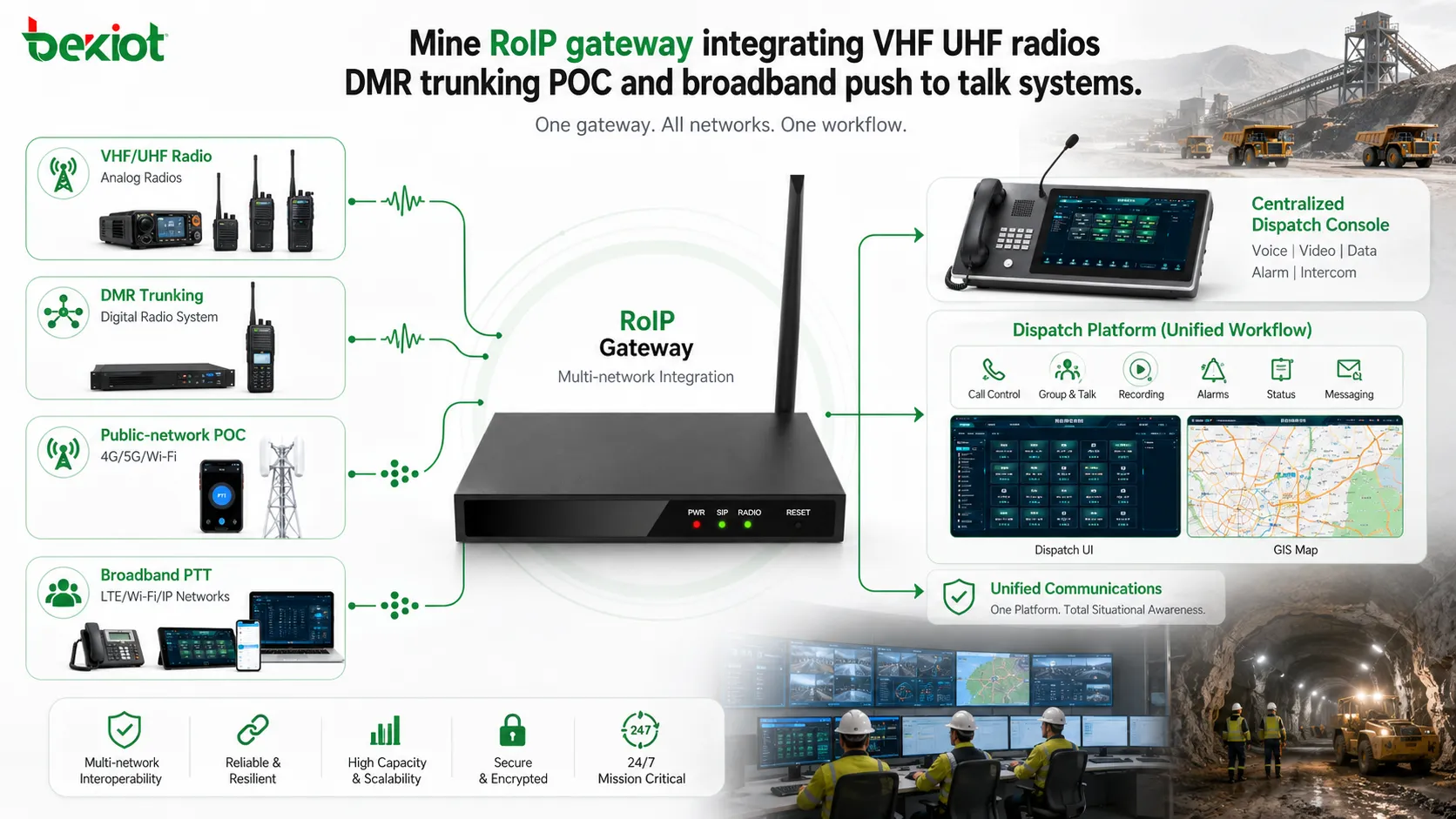

透過RoIP閘道器橋接無線電系統
無線電通訊在礦山中仍然廣泛使用，因為它直接、熟悉且適合現場操作。然而，許多礦山企業已經擁有不同類型的無線電系統，包括VHF/UHF無線電、窄頻DMR集群系統、公網POC無線電和寬頻一鍵通系統。
這些無線電系統通常是相互獨立的。如果沒有整合，調度操作員無法從一個指揮平台輕鬆協調不同的無線電群組。RoIP閘道器通過將不同的無線電頻道連接到調度系統來解決這個問題。
接入RoIP閘道器後，可以透過調度控制台管理不同的無線電系統。操作員可以呼叫特定頻道、組織無線電群組、將無線電用戶與SIP終端連接，並支援跨系統通訊。這在保護礦山現有無線電投資的同時，改善了現場協調。
RoIP閘道器整合的關鍵價值不是替換現有無線電，而是使不同的無線電資源變得可調度、可互通且更易於管理。
將視訊添加到指揮工作流程
新一代指揮調度系統不應僅限於音訊。視訊能力是現代礦山調度專案中最重要的功能之一。操作員通常需要查看攝影機、核實現場情況、分發視訊，並在生產或緊急事件期間支援視覺化決策。
透過部署視訊存取閘道器，系統可以連接現有的視訊監控平台。該閘道器可以支援GB28181聯網，並將視訊資源轉換為整合通訊平台兼容SIP的存取。
整合後，智慧終端可以查看攝影機影像，調度操作員可以分發視訊資源，指揮中心可以支援即時視訊應用。這有助於礦山將語音調度、視訊監控和現場應變結合成更完整的指揮流程。
適應不同礦山環境的現場終端

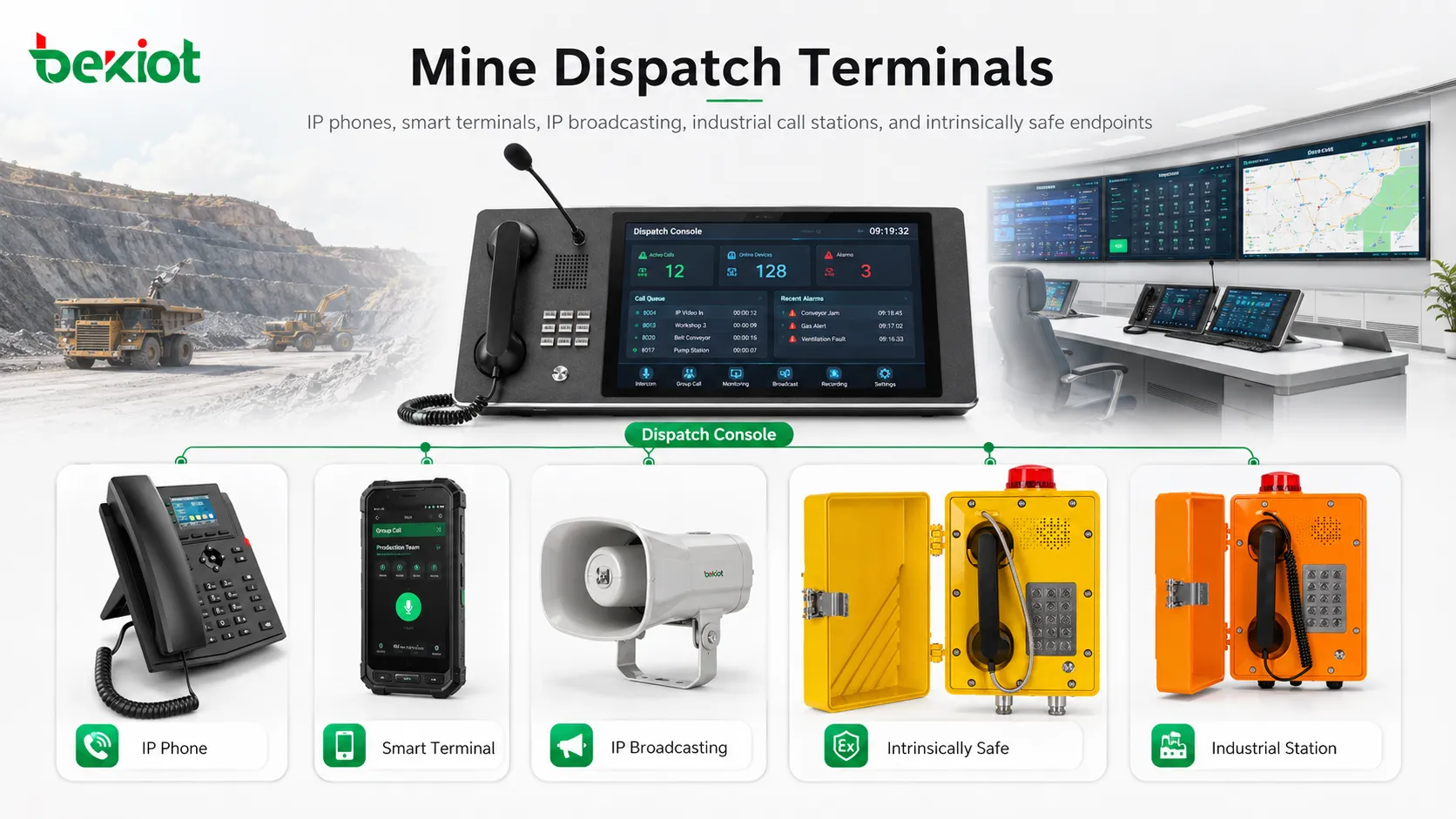

一個完整的礦山指揮調度系統需要合適的終端設備。這些可能包括智慧終端、IP電話、IP廣播設備、IP呼叫站、調度控制台和工業通訊端點。
終端選擇應與現場環境匹配。在普通辦公室或控制室區域，標準IP電話和智慧終端可能就足夠了。在地下、危險、多塵、潮濕或有爆炸風險的環境中，專案可能需要防爆或本安型IP電話、工業呼叫站或堅固型終端。
這在礦山專案中尤其重要，因為不同區域有不同的安全要求。良好的終端佈局有助於確保在需要通訊時，能夠快速聯繫到工人、控制室、緊急站和現場團隊。
典型系統組成
一個實用的礦山指揮調度解決方案通常由整合通訊平台、電話閘道器、RoIP閘道器、視訊存取閘道器、調度控制台和現場終端組成。這些組件協同工作，支援日常通訊、緊急應變、視覺化監控和多系統協調。
| 系統組件 | 主要功能 | 典型價值 |
|---|---|---|
| 整合通訊平台 | SIP軟交換、語音調度、視訊調度、GIS調度、指令調度 | 提供核心通訊和調度基礎 |
| 電話閘道器 | 連接IP終端與PBX、固定電話和手機 | 支援內部和外部語音通訊 |
| RoIP閘道器 | 整合VHF/UHF、DMR、POC和寬頻一鍵通系統 | 實現無線電互聯和統一調度 |
| 視訊存取閘道器 | 通過GB28181和SIP轉換連接視訊監控平台 | 支援攝影機查看、視訊分發和即時視訊調度 |
| 現場終端 | IP電話、智慧終端、IP廣播、IP呼叫站、堅固型端點 | 為不同礦山區域提供通訊接入 |
系統在日常作業中的運作方式
在日常生產中，調度中心可以使用平台呼叫現場團隊、協調維護工作、廣播指令、聯繫無線電群組，並與辦公室或外部用戶通訊。該系統有助於減少在獨立的電話、無線電、視訊平台和廣播系統之間切換的需要。
對於生產調度，平台可以支援控制室、井下團隊、地表工人、維護人員、安保人員和管理部門之間的通訊。對於巡檢任務，操作員可以結合語音呼叫、無線電調度和攝影機查看來提高協調效率。
當現場問題發生時，調度員可以聯繫負責團隊、查看視訊資源、通知相關人員並記錄通訊過程。這使得日常管理更有條理且可追溯。
緊急應變與安全協調
在緊急情況下，通訊速度和系統可靠性至關重要。指揮中心可能需要同時聯繫井下工人、地表救援隊、無線電群組、值班室、外部支援和管理人員。
借助整合調度系統，操作員可以在一個工作流程中使用語音調度、無線電互聯、視訊聯動、緊急廣播和基於GIS的協調。這提高了回應速度，並幫助指揮中心更清楚地了解情況。
該系統還支援更好的事後回顧。通訊記錄、調度操作、視訊聯動和應變步驟可以在事後進行審查，以改進緊急計畫和安全管理制度。
礦山專案的部署邏輯
第一步是調查現有通訊資源。專案團隊應確定當前的無線電系統、電話網路、視訊平台、終端位置、控制室、緊急點以及井下通訊要求。
第二步是定義整合架構。應以SIP軟交換平台為核心，根據需要連接的系統添加電話閘道器、RoIP閘道器和視訊存取閘道器。
第三步是將終端與環境匹配。普通區域可以使用標準IP電話或智慧終端，而特殊礦山環境可能需要防爆、本安或堅固型通訊設備。
第四步是測試實際工作流程。測試應包括IP呼叫、無線電調度、電話網路接入、視訊查看、GB28181整合、SIP轉換、廣播、GIS調度、緊急通訊和終端穩定性。
對礦山管理的營運價值
第一個價值是通訊融合。包括SIP終端、電話網路、無線電、視訊監控、IP廣播和調度控制台在內的多個系統可以連接到一個指揮平台。
第二個價值是更強的現場協調。調度員可以從一個界面與不同的團隊和設備進行通訊，提高生產調度、巡檢、維護和緊急應變的效率。
第三個價值是靈活擴展。礦山可以從基本的語音調度開始，隨著專案的發展逐步添加無線電整合、視訊存取、GIS調度、IP廣播或更多的現場終端。
第四個價值是安全改進。視覺化驗證、無線電互聯、緊急呼叫和合適的現場終端有助於構建一個回應更快、更可靠的礦山通訊系統。
對於需要整合語音、視訊、RoIP接入、SIP終端、廣播和緊急通訊的礦山專案，Becke Telcom可以根據現場環境和調度工作流程提供合適的產品支援和解決方案適配。
常見問題解答
礦山在建設新的調度平台時可以保留現有的無線電系統嗎？
可以。現有的VHF/UHF無線電、DMR系統、公網POC或寬頻一鍵通系統通常可以透過RoIP閘道器連接，使它們能夠與新的調度平台協同工作。
為什麼GB28181對視訊整合很重要？
GB28181通常用於視訊平台聯網。在礦山調度專案中，它有助於將視訊監控平台與指揮系統連接，使操作員能夠更輕鬆地查看和分發攝影機資源。
什麼時候應使用本安型終端？
在可能存在爆炸性氣體、粉塵或危險環境條件的區域，應考慮使用本安型終端。終端類型應遵循礦山安全要求和專案規範。
IP廣播可以包含在同一系統中嗎？
可以。IP廣播可以作為通訊和緊急通知工作流程的一部分進行連接，幫助指揮中心向特定區域發送通告、警告或疏散訊息。
這類專案最重要的驗收點是什麼？
最重要的驗收點是系統是否支援真實工作流程：呼叫、無線電調度、電話接入、視訊查看、緊急通知、終端通訊和操作員協調應順暢地協同工作。
