企業語音系統在向 IP PBX、SIP 中繼、云通信或統一語音平台演进时，往往仍需要保留類比電話、傳真机、PSTN 線路以及舊式 PBX 設備。在这种混合部署中，FXS 与 FXO 連接埠虽然只是小型介面，却决定了系統是否能够正常撥打電話、接聽來電、正確振鈴并保持備用路由。
虽然 FXS 与 FXO 連接埠可能使用相同的 RJ11 類型實體連接器，但它们并不相同，電氣角色正好相反。一側提供線路電源、撥號音和振鈴電壓；另一側接收這些訊號，并像電話終端一样工作。如果連接錯誤，可能会導致没有撥號音、來電失败、PSTN 備份不可用、傳真傳輸不穩定，甚至造成介面損壞。
為什麼必須先定義連接埠角色
許多類比語音故障并不是由 SIP 註冊、编解码設定、防火牆規則或 PBX 路由邏輯引起的，而是从一个簡單的佈線錯誤开始：錯誤的類比介面連接到了电路的錯誤一側。由于 FXS 和 FXO 連接埠从外观上可能相似，安裝人員必須先確認接入線纜來自終端設備还是來自線路源。
基本規則很清楚。FXS 是服務侧，負責提供電源和信令；FXO 是終端侧，負責接收電源和信令。正確的部署始终是将供电侧連接到受電侧。FXS 对 FXS、FXO 对 FXO 都是不正確的連接，因為两端都在扮演同一种角色。
对于專案規劃而言，这意味着每一條類比線纜都应在安裝前完成分類。專案團隊需要知道線纜通向電話机、傳真机、警報面板、舊 PBX 分機、營運商 PSTN 線路，还是其他語音源。这个階段的清晰识别可以避免切換后反复故障排除。
在實際部署中理解 FXS
FXS 是 Foreign Exchange Station 的縮寫。在實際工程中，FXS 連接埠的作用類似電話牆插。它向類比終端提供線路電流、撥號音和振鈴電壓。当類比電話連接到 FXS 連接埠时，電話可以听到撥號音、在來電时振鈴，并通过類比閘道作为分機工作。
FXS 連接埠用于連接一般類比電話、傳真机、數據機、電梯電話、應急電話、門口機、警報面板以及其他類比終端設備。終端本身不提供線路電源，而是期望从閘道获得所需的電氣條件。
在許多企業環境中，FXS 連接埠非常重要，因為它们可以保護既有投資。企業可能已經在辦公室、倉庫、飯店、園區或工业建築中部署了可靠的類比設備。通过使用 FXS 閘道，這些設備可以繼續投入使用，同時組織可將核心語音平台升級到 IP 架構。
在實際部署中理解 FXO
FXO 是 Foreign Exchange Office 的縮寫。在實際專案中，FXO 連接埠的行為類似一部類比電話。它从 PSTN 線路、營運商銅線或舊 PBX 的分機連接埠接收線路電源、撥號音和振鈴訊號。FXO 連接埠能够偵測振鈴、摘機、掛機，并通过類比線路发送撥號數字。
当閘道需要連接外部類比線路，或連接另一个系統提供的類比分機时，就会使用 FXO 連接埠。例如，如果企業希望 IP PBX 使用现有 PSTN 線路進行呼入和呼出，這些 PSTN 線路应連接到 FXO 連接埠。
当企業需要较穩妥的遷移策略时，FXO 也很有價值。有些站點無法立即取消所有銅線，因為某些號碼仍在公開使用，應急呼叫規則依賴傳統線路，或本地服務條件有限。FXO 閘道可以在不中斷日常通信的情况下把這些線路接入新系統。
相關產品：類比閘道 — 貝克通信類比閘道可將類比電話、傳真机、PSTN 中繼和傳統 PBX 連接埠連接到 IP 語音系統，并支援彈性的 FXS 与 FXO 部署方式。

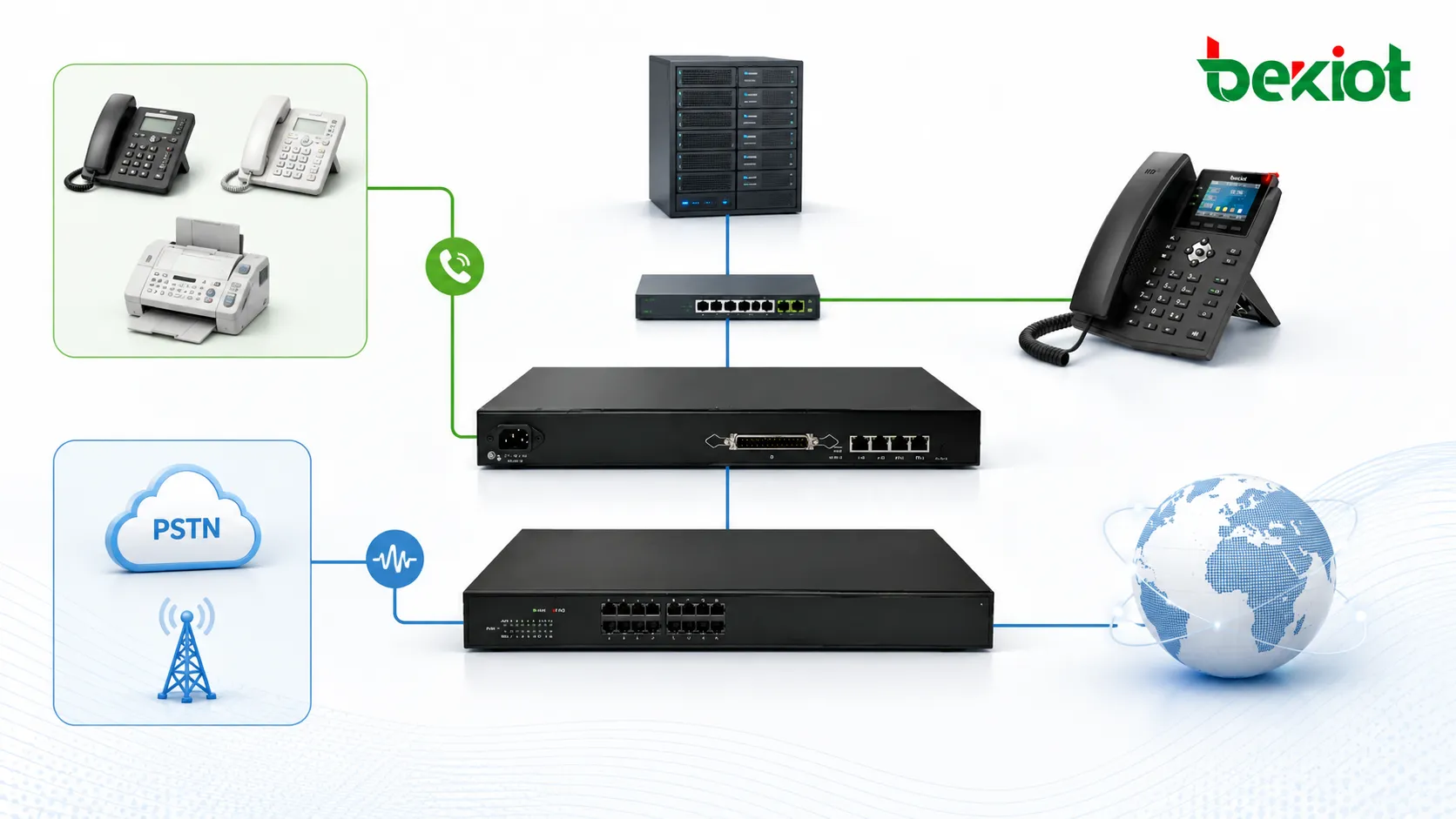

面向 IP 語音遷移的實用架構
在現代語音遷移專案中，類比閘道成为舊類比資源与新 IP 通信平台之間的橋樑。FXS 連接埠連接類比終端，并将其轉換为 IP 分機；FXO 連接埠連接 PSTN 線路或舊 PBX 連接埠，并将其轉換为可通过 SIP 访问的呼叫路由。
这种架構允许組織逐步遷移。现有電話、傳真机、應急線路、分支機構佈線以及營運商類比線路可以繼續工作，而主呼叫控制则遷移到 IP PBX 或基于 SIP 的通信平台。这样可以降低替换成本，也避免強制所有終端同時更換。
建議的設計是把類比終端接入、外線接入和 PBX 路由邏輯劃分为清晰的層級。類比閘道負責電氣轉換和 SIP 信令。IP PBX 管理分機號碼、呼叫權限、路由計畫、語音信箱、录音、呼叫佇列和中繼策略。網路交換器、VLAN、QoS 規則和安全策略则提供穩定語音流量所需的 IP 基礎。
常見應用場景
PBX 升級期間保留類比電話

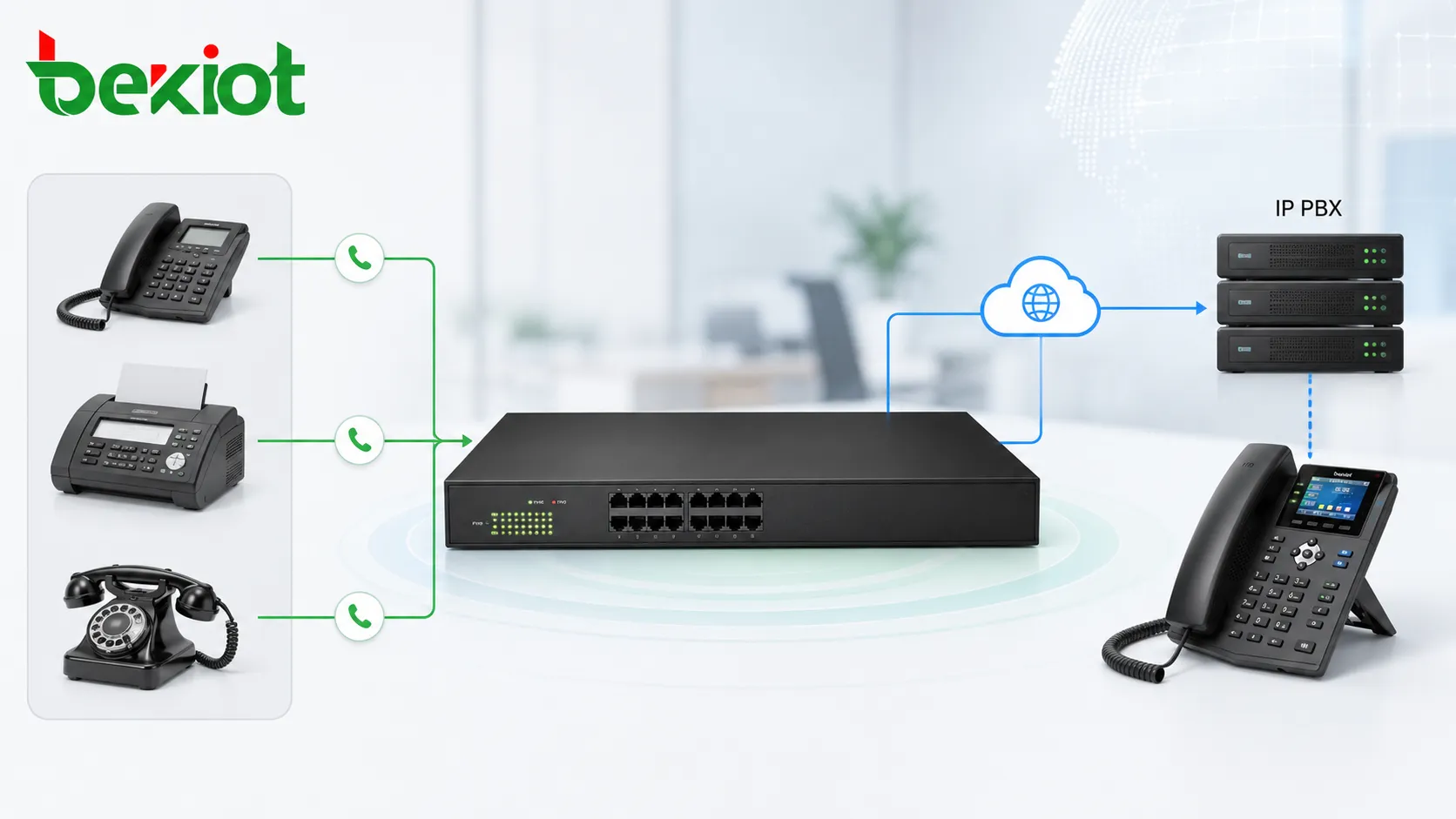

当組織从傳統 PBX 升級到 IP PBX 时，辦公室、倉庫、飯店客房、安全防護值班室或生產区域中可能仍有大量類比電話。一次性更換所有設備并不一定必要。带有 FXS 連接埠的類比閘道可以把這些類比電話接入 IP PBX，使其繼續作为分機使用。
在现有佈線难以替换，或類比電話仍足够可靠可用于日常通信的场所，这种方式尤其有用。閘道提供類比線路介面，而 IP PBX 負責分機號碼、呼叫路由、權限和集中語音業務。
将傳真机接入 IP 語音系統
許多企業仍使用傳真机處理合約、發票、醫療文件、物流表單或政府相关通信。這些傳真机通常需要類比線路介面。FXS 連接埠可以提供所需的類比連接，并把傳真設備納入 IP 語音環境。
对于傳真應用，專案團隊应关注線路品質、编解码設定、T.38 支援以及實際傳輸測試。傳真行為比一般語音通话更敏感，因此在最终驗收前应使用真实文档進行測試。
将 PSTN 線路作为呼叫路由
如果站點仍保留电信營運商提供的類比 PSTN 線路，這些線路应連接到 FXO 連接埠。随后，類比閘道会把 PSTN 線路轉換为 IP PBX 可使用的路由。这样 PBX 就能在一个系統中管理呼入、呼出撥號、呼叫權限和備用路由。
这种設計常見于分支機構、小型企業站點、临时辦公室、远程設施以及尚未完成 SIP 中繼遷移的地点。它还可以協助組織在分階段遷移期間保留现有公眾號碼。

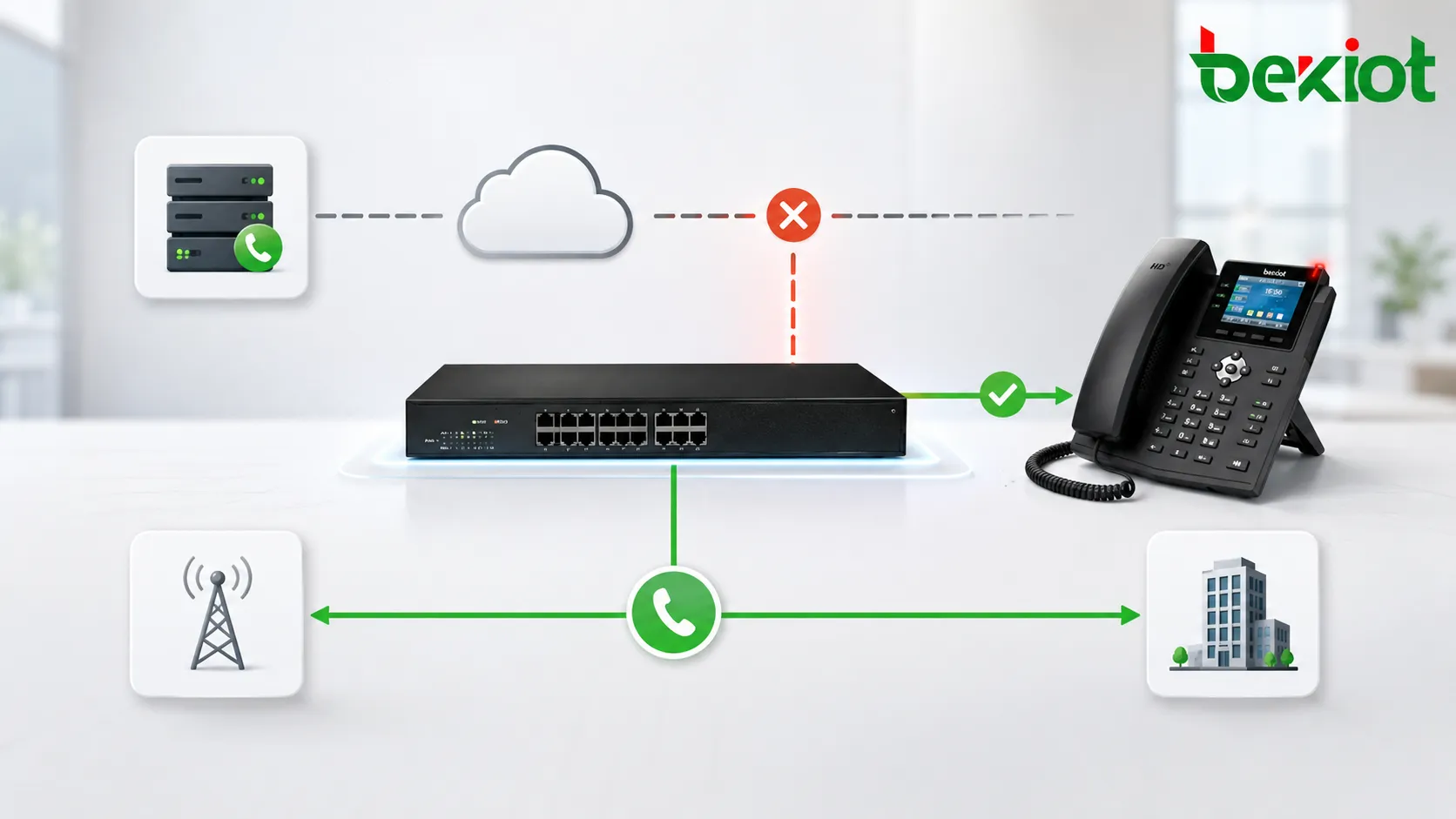

为關鍵呼叫建立備用通道
FXO 連接埠也可以作为備用路由使用。正常情况下，呼叫可能通过 SIP 中繼或企業 IP 網路傳輸。如果網際網路連接、SIP 中繼、防火牆或資料鏈路發生故障，指定呼叫可以通过連接 FXO 的 PSTN 線路轉出。
这种備用設計適用於醫院、工廠、園區、公共服務场所、安全防護中心以及其他重視語音可用性的環境。即使只有一条傳統類比線路，也能在 IP 連線中斷时提供有價值的應急通道。
与舊 PBX 互連
在逐步遷移期間，舊 PBX 可能需要与新 IP PBX 共存。在許多情况下，舊 PBX 的分機連接埠類似 FXS 源，因為它会向電話提供線路電源和撥號音。若要把舊 PBX 分機接入新的 IP 系統，閘道应使用 FXO 連接埠。
这样可以在過渡期間实现新舊系統之間的呼叫互通。組織可以在把部分部门或站點遷移到新平台的同時，保留现有分機、佈線、使用者習慣和服務連續性。
規劃連接埠容量与呼叫流程
類比閘道規劃应从真实清單开始。專案團隊需要統計需要保留多少類比電話、傳真机、警報設備、電梯電話、門口機、PSTN 線路以及舊 PBX 連接埠。每个類比終端通常需要一个 FXS 連接埠；每条類比外線或舊 PBX 分機源通常需要一个 FXO 連接埠。
容量規劃还应考虑呼叫並發。例如，八部類比電話并不一定意味着需要八路同時通话，但每部電話仍需要自己的 FXS 介面。另一方面，通过 FXO 連接埠連接的四条 PSTN 線路通常最多支援四路同時外線通话。理解这种差异有助于避免配置不足和不必要的硬體成本。
呼叫流程設計同样重要。PSTN 呼入可能需要转到自动总机、前台分機、呼叫佇列或一组電話。呼出可能需要前缀規則、應急呼叫優先级、最低成本路由或備用路由策略。這些路由規則应在安裝前設計完成，使類比閘道成为整体通信系統的一部分，而不是孤立的轉換器。
需要避免的典型佈線錯誤
由于 FXS 与 FXO 介面外观可能相似，插入線纜前必須仔细檢查。安裝期間应確認連接埠标签、閘道型号、模块類型和線纜去向。標示为 Phone、TEL 或带聽筒图标的連接埠通常表示 FXS。標示为 Line、CO 或 PSTN 的連接埠通常表示 FXO。
| 錯誤連接 | 典型結果 | 原因 | 正確方法 |
|---|---|---|---|
| FXS 到 FXS | 无正常線路行為；介面可能受壓 | 两侧都试图提供電源和信令 | 将 FXS 連接到類比電話、傳真机或終端設備 |
| FXO 到 FXO | 没有撥號音，也没有可用呼叫路由 | 两侧都在等待接收線路電源 | 将 FXO 連接到 PSTN 線路、營運商類比线或舊 PBX 分機連接埠 |
| FXS 到數字系統電話 | 設備可能無法工作 | 專有數字電話不使用标准類比 FXS 信令 | 連接前確認終端是否为類比設備 |
| PSTN 線路到 FXS | 線路狀態異常或失败 | 两侧可能都提供線路電壓 | 将 PSTN 線路連接到 FXO 連接埠 |
連接埠選擇指南
正確的閘道应根据需要連接的物件来選擇。類比電話较多的站點需要足够的 FXS 連接埠；保留多条 PSTN 線路的站點需要足够的 FXO 連接埠。遷移專案可能需要同時提供两类介面的混合型閘道。
| 專案需求 | 建議連接埠 | 連接物件 | 目的 |
|---|---|---|---|
| 連接類比電話 | FXS | 類比電話、傳真机、數據機、應急電話 | 将類比終端轉換为 IP 分機 |
| 連接电信營運商類比線路 | FXO | PSTN 牆插或營運商銅線 | 通过 IP PBX 使用類比外線 |
| 連接舊 PBX 分機 | FXO | 傳統 PBX 類比分機連接埠 | 在新舊系統之間建立路由 |
| 提供應急呼叫備份 | FXO | 傳統類比 PSTN 線路 | 在 IP 網路故障期間保持通话能力 |
調試驗收清單
系統上線前，应根据每个類比連接埠的真實用途進行測試。專案團隊应核對連接埠類型、線纜标签、連接終端、線路來源、分機號碼、中繼路由、來電顯示行為、振鈴行為、呼入路由、呼出路由、DTMF 撥號以及呼叫釋放狀態。
对于使用 FXO 線路作为備用路由的站點，应在模擬網路故障條件下測試故障切换。測試应確認当 SIP 中繼或網際網路連接不可用时，應急或優先呼叫仍能拨出。对于 FXS 終端，安裝人員应檢查類比電話是否能正確振鈴，以及傳真或特殊終端是否按預期工作。
調試完成后，应清楚記錄最终配置，包括閘道 IP 位址、SIP 服務器位址、認證方式、連接埠對應、號碼計畫、路由表、故障切换策略、韌體版本和實體線纜标签。良好的記錄可以简化後續維護，并降低後續擴充时误改配置的風險。
部署后的維運管理
類比閘道应像其他網路語音設備一样被监控。管理員应檢查註冊狀態、線路狀態、呼叫記錄、異常中斷、連接埠使用率和告警事件。如果 PSTN 備用線路很少使用，也应定期測試。從不測試的備用路由，往往会在最需要时失效。
韌體更新、配置備份、密碼策略和網路存取控制也应納入維護計畫。由于類比閘道經常把舊實體線路連接到現代 IP 系統，它们处在傳統基礎設施与數位通訊服務之間的重要边界。穩定运行既依賴正確佈線，也依賴規範管理。
面向企業通信的商業價值
規劃良好的 FXS 与 FXO 方案可以協助組織在現代化語音系統的同時保護既有投資。企業不必立即更換所有類比設備，而是可以通过受控的類比閘道架構繼續使用可用的電話、傳真机、PSTN 線路和舊 PBX 連接。
这种方式对呼叫中心、分支機構、飯店、工廠、学校、醫院、物流站點、公共服務建築和工业設施都有價值。它可以降低遷移風險，保持關鍵服務線上，并在傳統語音基礎設施与基于 IP 的通信平台之間建立實用橋樑。
对于決策者而言，其價值不僅是技术相容性。優良的類比閘道方案可以降低專案成本、縮短遷移时间、保護现有號碼、支援應急備用，并简化分階段升級。对于 IT 和通信團隊而言，它也提供了从分散類比系統走向集中 IP 通信的可管理路径。
FAQ
類比閘道能解决舊銅線上的所有問題吗？
不能。類比閘道可以轉換和管理連接，但不能完全修復營運商線路品質差、線纜进水、接地問題或老舊佈線不穩定等問題。實體線路測試仍然必要。
為什麼傳真机遷移后需要專項測試？
傳真傳輸比一般語音更敏感。即使語音通话听起来清晰，傳真仍可能因编解码設定、封包遺失、延迟或缺少适当傳真支援而失败。專案驗收前应進行真实傳真測試。
每个分支機構都應該使用相同數量的 FXS 和 FXO 連接埠吗？
不應該。連接埠数量应基于實際設備和線路。類比電話较多的分支可能需要更多 FXS 連接埠，而主要保留 PSTN 備用線路的分支可能需要更多 FXO 連接埠。
維護團隊如何避免後續混淆？
每个連接埠都应記錄其介面類型、閘道連接埠号、連接的設備或線路、分機或中繼號碼、線纜路径和業務用途。清晰标识可以减少故障排除时间。
什么时候适合使用混合 FXS 与 FXO 閘道？
当一个站點同時需要類比終端接入和 PSTN 線路接入时，混合閘道比较适合。对于更大的系統，分离式 FXS 与 FXO 閘道可能更便于扩展、維護，并在故障排除时進行隔離。
