在語音通訊與統一通訊專案中，將電話系統連接到公共交換電話網路（PSTN）仍然是常見的需求。對於需要大量電話頻道、集中式編號與穩定中繼存取的大型站點，經常使用E1數位中繼閘道來橋接傳統電信線路與現代PBX、IPPBX、SIP或調度通訊平台。
E1接線從外部看似簡單，但許多現場問題源自於對實體介面的誤解。E1線路不像一般乙太網路連線那樣接線。它使用獨立的傳送與接收路徑，正確的接線方法取決於線路側是120歐姆平衡式RJ45還是75歐姆非平衡式BNC。實用的安裝計畫應在調試前確認介面類型、接線順序、傳輸方向、接地、距離與閘道狀態指示燈。
此連接在語音專案中的定位
E1數位中繼通常用於專案需要將PBX或IP通訊平台連接到電信業者側的PSTN中繼。它適用於企業、校園、飯店、醫院、工業園區、指揮中心以及需要透過集中式中繼鏈路承載大量電話頻道的客服環境。
標準E1電話中繼一般可承載30個語音頻道。當專案需要多路外線通話、統一撥號規則、集中式號碼資源或中繼層級的語音整合時，這比部署多條獨立類比線路更有效率。
在現代架構中，E1側連接電信業者、傳統PBX或數位中繼設備，而閘道側則將服務轉換為IPPBX、SIP伺服器、調度控制台、錄音平台及其他通訊應用可使用的形式。實體連接是整個整合的基礎。若E1鏈路層未建立，後續的SIP設定、撥號方案調整與號碼路由都無法可靠運作。
首先確認兩種介面類型
首先要檢查的是E1介面是120歐姆平衡式還是75歐姆非平衡式。這兩種接線方法在實際電信專案中都會使用，但它們的連接器與電纜類型不同。
120歐姆E1介面通常使用RJ45型連接器與雙絞線接線。雖然連接器外觀可能類似網路埠，但它不是乙太網路埠，不應視為網路埠。僅有特定接腳用於E1傳送與接收信號。
75歐姆E1介面通常使用帶有BNC連接器的同軸電纜。在此設計中，一個BNC連接器用於接收資料，另一個用於傳送資料。由於涉及同軸遮蔽與接地，應仔細檢查安裝品質與接地條件。
閘道、電信業者設備、PBX中繼卡或傳輸設備必須使用相容的阻抗與介面類型。若一側為75歐姆BNC，另一側為120歐姆RJ45，則需要適當的阻抗轉接器或轉換電纜。
相關產品： Becke IPGA-1E1 中繼閘道
理解傳送與接收方向
E1電話鏈路通常使用四線傳輸概念。兩條線用於接收資料，兩條線用於傳送資料。這種傳送與接收的關係是E1接線的關鍵。
當連接兩個E1設備時，一個設備的傳送側必須連接到另一個設備的接收側。簡單來說，TX應連接到RX，RX應連接到TX。若兩側都接成傳送-傳送或接收-接收，鏈路將無法正確建立。
這與許多安裝人員對普通網路線的認知不同。對於乙太網路佈線，使用者常根據網路埠行為關注線材是直通還是交叉。對於E1接線，必須清楚理解傳送與接收方向，因為該介面並非作為一般網路埠運作。

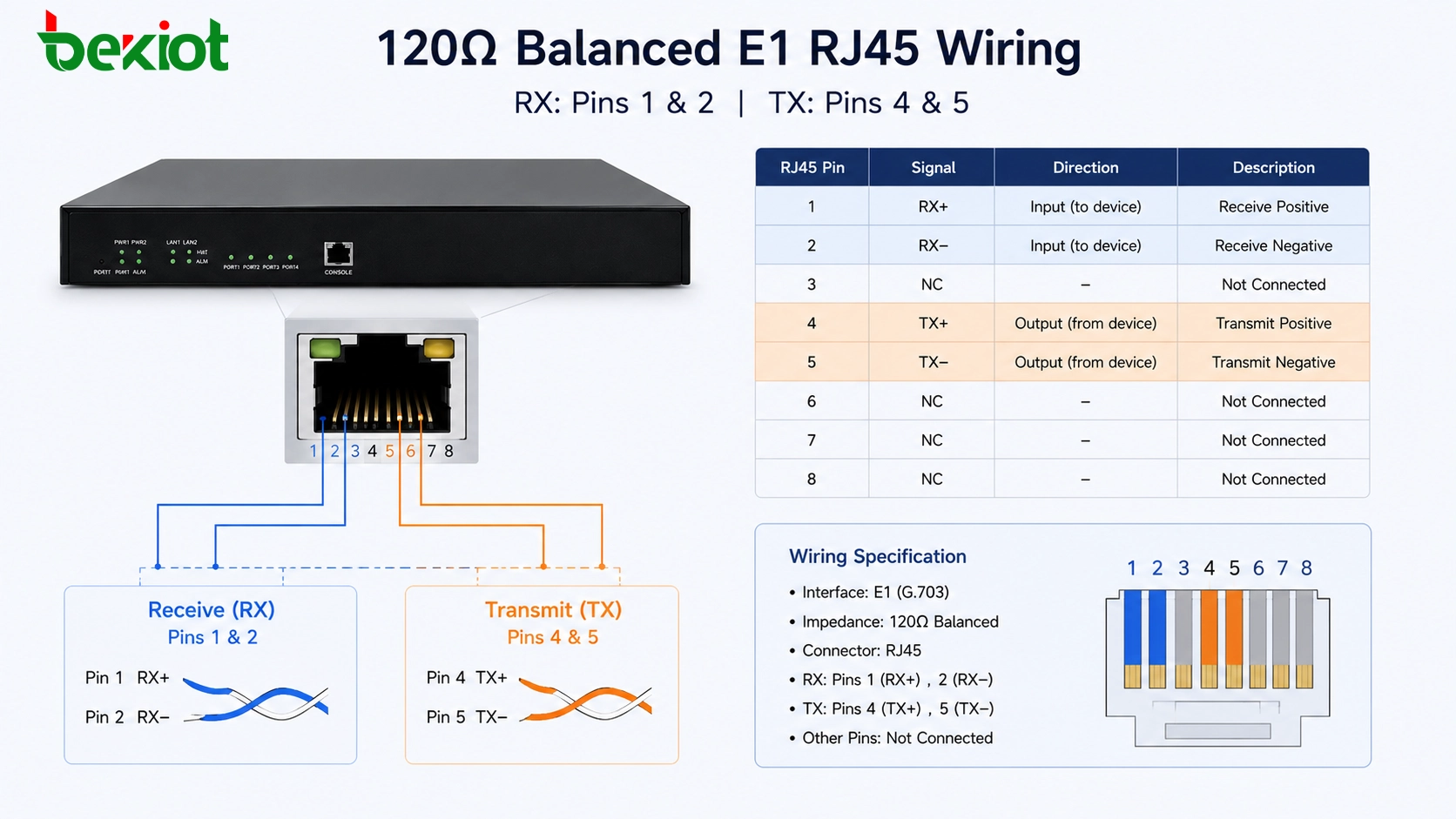

120歐姆平衡式E1的RJ45接線
對於120歐姆平衡式E1介面，通常透過8針水晶連接器（外觀類似RJ45插頭）進行連接。然而，E1鏈路僅使用四個接腳：1、2、4與5。
常見的接線方法是：接腳1與2用於接收資料，接腳4與5用於傳送資料。連接至另一E1設備時，一側的接收對應與另一側的傳送對相匹配。這表示根據對向設備的接腳定義，可能需要交叉連接。
若電信業者透過水晶頭介面提供E1交接，則常採用此120歐姆接線方法。調試期間若接線方向不確定，技術人員通常會準備兩條TX/RX配置相反的線纜，並測試哪一條能讓E1鏈路起來。這是在文件不完整時的實用故障排除方法。
75歐姆非平衡式E1的BNC佈線
另一種常見的E1接線方法是75歐姆非平衡同軸連接。此方法使用BNC連接器與同軸電纜。E1設備通常提供兩個BNC埠：一個用於接收，一個用於傳送。
接線原理相同。一個設備的接收埠應連接到對向設備的傳送埠，傳送埠應連接到對向設備的接收埠。換言之，信號方向必須在兩端之間交叉。
對於BNC同軸佈線，中心導體承載信號，遮蔽層用於接地。由於這種結構，設備接地與電纜品質都會影響鏈路穩定性。接地不良、BNC連接器鬆動、同軸電纜損壞或TX/RX方向錯誤，都可能導致鏈路故障、間歇性告警或不穩定的語音頻道。

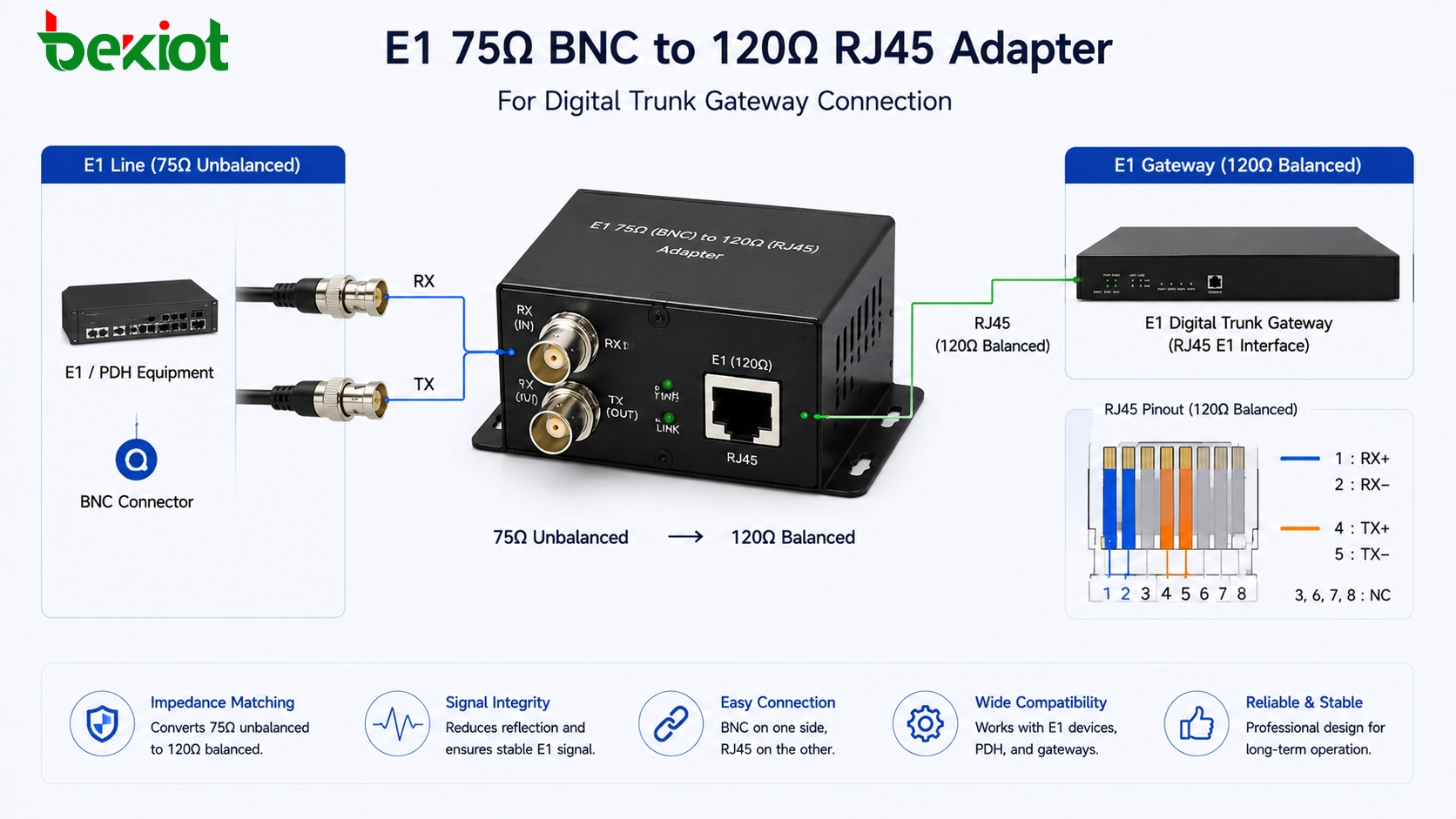

使用75歐姆轉120歐姆轉換
在實際專案中，經常遇到E1介面不匹配的情況。例如，電信業者可能提供75歐姆BNC E1線路，而E1閘道或PBX中繼卡可能使用120歐姆RJ45介面。這不表示設備無法連接，但需要阻抗轉換方案。
可使用75歐姆轉120歐姆轉接器或轉換電纜來橋接這兩種實體介面類型。一側連接75歐姆BNC同軸線，另一側連接120歐姆雙絞線RJ45介面。TX/RX關係仍應遵循相同規則：傳送連接接收，接收連接傳送。
此類轉接器在PSTN中繼遷移、PBX更換、數位中繼閘道部署與電信業者交接變更時特別有用。它允許專案團隊保留現有E1線路，同時連接具有不同實體介面的設備。
距離與鏈路狀態檢查
電纜距離是E1部署時應檢查的另一個因素。在實際接線指引中，75歐姆與120歐姆E1連接通常設計在500公尺以內。大多數閘道至設備的跳線連接遠短於此，但當E1電纜經過機房、配線架或建築佈線路徑時，仍應考慮距離。
接線完成後，技術人員應檢查閘道或中繼卡上的E1鏈路指示燈。許多設備使用告警燈顯示E1層是否連接。常見設計中，紅色告警燈熄滅可能表示鏈路層已恢復正常。部分設備在E1鏈路建立時也可能顯示綠燈。
由於指示燈行為可能因製造商而異，工程師應參閱設備手冊。然而，一般故障排除邏輯相同：若E1鏈路無法啟動，請檢查介面類型、阻抗匹配、TX/RX交叉、電纜導通性、連接器品質、接地、電信業者側狀態以及訊框或信令設定。
現場接線時的常見問題
| 問題 | 可能原因 | 建議檢查 |
|---|---|---|
| E1鏈路無法建立 | TX與RX未正確交叉 | 交換傳送與接收對，或測試替代線纜 |
| 介面不匹配 | 一側為75歐姆BNC，另一側為120歐姆RJ45 | 使用75歐姆轉120歐姆轉接器或轉換電纜 |
| 間歇性告警 | 連接器鬆動、電纜品質不良或接地問題 | 檢查BNC固定、RJ45壓接、遮蔽與接地連接 |
| 鏈路建立後無語音服務 | 實體層正常，但信令或中繼配置錯誤 | 檢查PRI信令、時鐘源、編號、路由與PBX配置 |
| 距離相關的不穩定性 | 電纜路徑過長或傳輸品質不良 | 將E1佈線保持在適當距離內，並避免不良的中間接點 |
實用部署工作流程
確認電信業者交接
在製作電纜之前，確認電信業者或上游設備提供什麼。專案團隊應檢查交接是120歐姆RJ45、75歐姆BNC，還是透過配線架提供的其他形式。此步驟可避免後續不必要的佈線變更。
識別閘道介面
檢查E1閘道或PBX中繼卡的介面類型。若閘道使用RJ45但電信業者提供BNC，請事先準備適當的轉接器。若兩側皆使用RJ45，請確認接腳定義。若兩側皆使用BNC，請確認哪個連接器是TX、哪個是RX。
圍繞信號方向製作電纜
不要僅依據連接器形狀來接E1。務必確認傳送與接收方向。對於120歐姆RJ45接線，注意接腳1、2、4與5。對於75歐姆BNC接線，將接收埠連接到對向的傳送埠，傳送埠連接到對向的接收埠。
在撥號方案測試之前檢查鏈路
在SIP中繼規則、號碼路由、入站路由、出站路由或通話測試開始之前，E1鏈路層應正常。若實體E1層不穩定，則上層配置將難以驗證。
記錄最終接線標準
專案調試完成後，標記電纜並記錄最終接線方法。這應包括介面類型、接腳順序、TX/RX方向、轉接器使用、電信業者交接位置與閘道埠號。良好的文件記錄可降低未來維護風險。
在現代語音網路中的解決方案價值
儘管SIP中繼現今已被廣泛使用，但E1數位中繼存取在許多語音專案中仍然重要。部分組織基於可靠性、編號連續性或現有電信合約，仍使用電信業者E1線路、傳統PBX系統或數位中繼資源。E1中繼閘道可將這些資源整合到較新的IP基礎通訊系統中。
透過E1閘道，傳統PSTN中繼線路可連接到IPPBX、統一通訊系統、客服中心平台、調度平台或語音錄音系統。這有助於保護現有電信投資，同時實現基於SIP的路由、集中管理與靈活的系統擴展。
對於系統整合商而言，正確的E1接線不僅僅是一個小安裝步驟。它決定了數位中繼層能否建立穩定連線。一旦實體層正確，後續如時鐘選擇、信令配置、號碼規劃、路由控制與通話測試等工作就能更順利地進行。
最終要點
E1數位中繼閘道接線主要取決於兩種實體介面類型：120歐姆平衡式RJ45與75歐姆非平衡式BNC。典型的E1電話中繼可承載30個語音頻道，使其適用於需要集中式PSTN存取與統一號碼資源的大型專案。
對於120歐姆RJ45接線，常用接腳為1、2、4與5，其中接腳1與2用於接收，接腳4與5用於傳送。對於75歐姆BNC接線，一個連接器用於接收，另一個用於傳送。兩種情況的關鍵規則都是：本地接收側應連接到遠端傳送側，本地傳送側應連接到遠端接收側。
當需要連接75歐姆與120歐姆介面時，應使用轉接器或轉換電纜。電纜距離一般應保持在500公尺以內，並應在上層語音配置之前檢查鏈路指示燈。穩定的E1連線為可靠的PSTN轉IP語音整合提供了基礎。
常見問答
E1 RJ45埠與乙太網路埠相同嗎？
不同。連接器外觀可能相似，但E1 RJ45介面不是乙太網路埠。它使用特定接腳作為傳送與接收對，並傳送數位中繼信號而非乙太網路資料。
75歐姆E1線路可以直接連接到120歐姆E1埠嗎？
不應在未經適當轉換的情況下直接連接。應使用75歐姆轉120歐姆轉接器或轉換電纜，以匹配實體介面與阻抗要求。
若E1告警燈持續亮起，應檢查什麼？
檢查TX與RX是否正確交叉、介面類型是否匹配、連接器是否正確壓接或固定、電信業者線路是否啟用，以及閘道埠是否正確配置。
E1接線會決定電話號碼嗎？
不會。接線僅建立實體中繼連線。電話號碼、入站路由、出站路由、信令類型與通話規則均在閘道、PBX或IPPBX系統中個別配置。
為什麼E1調試後的文件記錄很重要？
E1接線可能涉及客製電纜、轉接器、配線架與電信業者交接點。清楚的記錄有助於未來工程師更快排除故障，並防止意外變更TX/RX方向或介面匹配。
