在現代的AV整合中，影像介面的選擇直接影響訊號品質、傳輸距離、系統穩定性、安裝成本以及長期維護。HDMI和SDI都是常見的高解析度影像介面，但它們並非為同類型的應用而設計。HDMI廣泛應用於消費性電子產品、辦公室顯示器、會議系統、電腦、投影機和多媒體終端設備。SDI則更常用於專業影像製作、廣播、現場活動系統、工作室工作流程以及長距離攝影機傳輸。
對於整合商而言，重要的問題不僅是哪個介面的影像品質更好。更好的問題是：哪個介面適合實際的專案環境？在做出設計決策之前，應綜合考慮纜線長度、設備類型、連接器穩定性、所需解析度、訊號路由方式、未來擴充性以及維護工作流程。
首先了解應用環境
最可靠的介面選擇通常從應用場景開始。在會議室、訓練教室、演講廳、家庭劇院、小型數位看板系統和辦公室協作空間中，HDMI通常是首選，因為大多數顯示端設備已配備HDMI連接埠。筆記型電腦、桌上型電腦、媒體播放器、視訊會議終端、顯示器、電視和投影機通常可以直接連接，無需複雜的訊號轉換。
在廣播工作室、現場製作室、指揮中心、專業攝影機系統和活動製作環境中，SDI通常更為實用。這些系統通常需要更長的纜線佈線、更可靠的物理連接、穩定的訊號路由，以及與專業切換、錄製、監控和分配設備的相容性。
一個專案也可能同時包含兩種類型的介面。例如，攝影機系統可能使用SDI進行擷取和長距離傳輸，而最終顯示器或預覽監視器則使用HDMI。在這種情況下，可以使用轉換器、影像處理器、矩陣切換器、擷取卡或AV-over-IP設備來連接這兩個訊號生態系統。
HDMI和SDI背後的設計邏輯差異
HDMI（高解析度多媒體介面）主要是為了在消費性和商用顯示設備之間輕鬆傳輸音訊和影像而開發。其設計著重於便利性、緊湊尺寸、廣泛的設備相容性以及隨插即用的使用者體驗。單一條HDMI纜線即可傳輸數位影像和音訊，從而簡化了短距離顯示應用中的佈線複雜性。
SDI（序列數位介面）則是針對專業影像環境而開發。其設計著重於穩定的數位影像傳輸、長距離纜線路由以及與專業影像設備的可靠整合。SDI常用於攝影機、影像切換器、路由器、監視器、錄影機和製作系統之間。
這種設計差異解釋了為什麼HDMI在以顯示為中心的專案中更常見，而SDI在以製作為中心的專案中更常見。HDMI很好地服務了面向使用者的顯示端，而SDI則更有效地服務於工程和訊號傳輸端。
傳輸距離與訊號可靠性
傳輸距離是HDMI和SDI之間最重要的差異之一。HDMI通常用於短距離連接。在許多實際安裝中，標準HDMI纜線通常保持在約15公尺以內，以降低訊號衰減、握手失敗、閃爍、黑畫面問題或不穩定影像輸出的風險。
如果必須在更長的距離上使用HDMI，系統可能需要主動式HDMI纜線、HDMI延長器、光纖HDMI解決方案、HDBaseT發射器或AV-over-IP編碼器和解碼器。這些方法可以延長HDMI傳輸距離，但也會增加成本、電源需求、相容性檢查和額外的故障點。

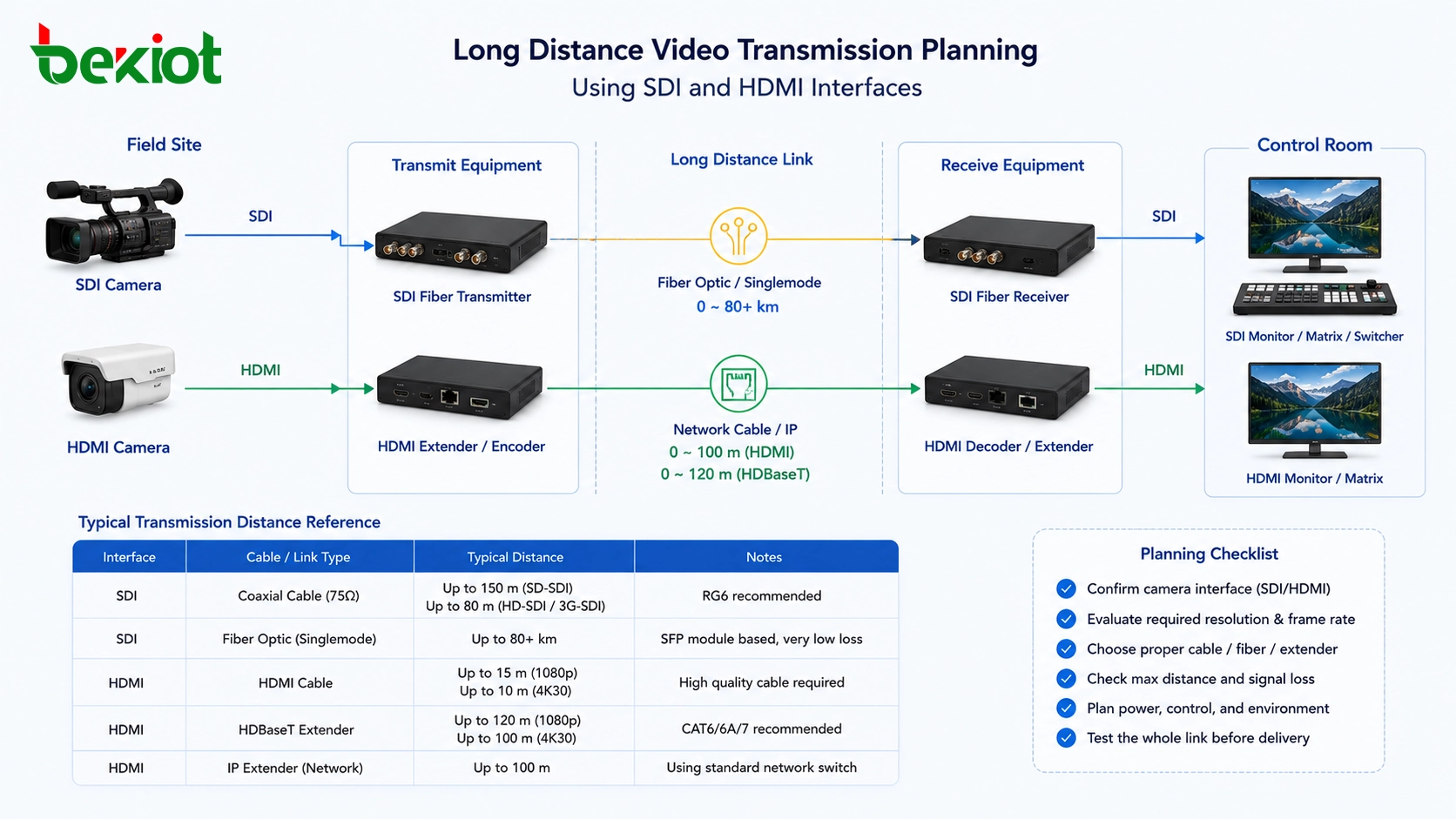

SDI更適合長距離傳輸。根據纜線等級、訊號格式、連接器品質和設備能力，SDI可以支援數百公尺甚至更長距離的傳輸。這使得SDI更適合攝影機到控制室的佈線、廣播車輛系統、活動場地、體育場、講座錄製系統以及設備可能物理分離的製作網路。
在工程規劃中，距離不應被視為次要細節。從筆記型電腦到顯示器的短HDMI纜線可能運作完美，但如果將其強行用於建築物級的長纜線路由，同一介面可能會變得不穩定。另一方面，SDI的設計使其能夠更一致地處理專業佈線條件。
連接器結構與現場穩定性
HDMI連接器緊湊且方便。其小巧的尺寸使其適用於筆記型電腦、顯示器、輕便型攝影機、會議終端、媒體播放器和許多可攜式設備。在面向使用者的房間中，HDMI易於理解、易於更換，且為大多數使用者所熟悉。
然而，HDMI連接器通常不具備鎖定功能。在存在振動、纜線拉扯、頻繁插拔、移動式機架、臨時活動設置或纜線外露的環境中，除非安裝人員增加適當的纜線管理、應力釋放或鎖定配件，否則HDMI連接可能更容易鬆脫。
SDI通常使用BNC連接器。其卡口式鎖定機制可將連接器牢固地固定到設備上。這種物理鎖定設計是SDI在專業影像環境中受到青睞的原因之一。在工作室、轉播車、控制室、設備機架和現場活動系統中，穩固的連接器可以減少意外斷線並提高操作可靠性。
解析度、畫格率與影像工作流程
現代HDMI標準支援高解析度和高畫格率的影像格式，包括許多當前系統中的4K@60Hz及以上。HDMI還支援HDR、多聲道音訊和消費性顯示控制功能等功能，使其適用於簡報系統、媒體播放、遊戲、視訊會議和高品質顯示應用。
SDI也支援高解析度和超高解析度影像工作流程。其價值不僅在於解析度支援，還在於專業的訊號管理。SDI廣泛應用於攝影機、切換器、錄影機、波形監視器和製作監視器必須以可預測的時序和穩定的訊號行為運作的工作流程中。
在專業環境中，可以使用多個SDI鏈路來支援高頻寬工作流程，包括8K製作場景。這使得SDI在廣播製作、工作室系統、專業直播、高階講座錄製和大規模活動製作等要求嚴苛的應用中非常有用。
選擇介面時，工程師不僅應檢查產品規格上標示的最大解析度，還應檢查整個訊號鏈中的實際畫格率、色彩格式、色度子取樣、HDR需求、嵌入音訊需求以及設備相容性。
訊號握手與相容性考量
HDMI系統通常涉及EDID和HDCP協商。EDID允許來源設備了解顯示器的能力，而HDCP則用於許多媒體播放場景中的內容保護。在簡單安裝中，此過程通常對使用者不可見。然而，在具有矩陣切換器、分配器、轉換器、擷取設備或多台顯示器的大型系統中，HDMI握手問題可能導致輸出不穩定、解析度選擇錯誤、影像顯示延遲或黑畫面問題。
SDI工作流程通常不依賴相同的消費型握手過程。這使得SDI在專業製作環境中更具可預測性。影像工程師通常偏好SDI，因為連接到攝影機、切換器、路由器、監視器和錄影機時，訊號路徑的行為更加一致。
對於商用AV專案，相容性測試仍然必要。不同設備可能支援不同的HDMI版本、SDI格式、畫格率、音訊嵌入方法或轉換規則。穩定的設計應測試整個鏈路，而不僅僅是檢查連接器是否物理匹配。
安裝成本與維護規劃
對於短距離和顯示端專案，HDMI通常具有成本效益。纜線、轉接器、顯示器和終端設備廣泛可用。對於辦公室、小型教室、接待區和一般多媒體空間，HDMI可以降低安裝複雜性並使未來更換更容易。
SDI可能需要更專業的佈線和設備，但可以降低長距離或重製作型系統的風險。在那些不穩定的影像會中斷直播、緊急指揮、活動製作或錄製工作的專案中，SDI的可靠性可以證明額外工程成本的合理性。
也應考慮維護。HDMI系統可能對一般使用者更容易理解，但當涉及許多延長器、分配器、轉換器和混合解析度顯示器時，故障排除可能變得困難。SDI系統可能需要更多技術知識，但對受過訓練的AV工程師而言，訊號路徑通常更清晰。
為不同專案選擇合適的介面
對於會議室、教室、家庭劇院、小型顯示系統和一般多媒體終端，HDMI通常是實用的選擇。它易於連接、廣泛支援，且適合短距離顯示輸出。當主要設備是筆記型電腦、投影機、顯示器、會議終端和媒體播放器時，它運作良好。
對於廣播工作室、攝影機系統、現場製作、指揮中心、專業錄製和控制室環境，SDI通常更合適。它提供更好的長距離能力、更堅固的物理連接，以及與專業影像設備更佳的匹配性。

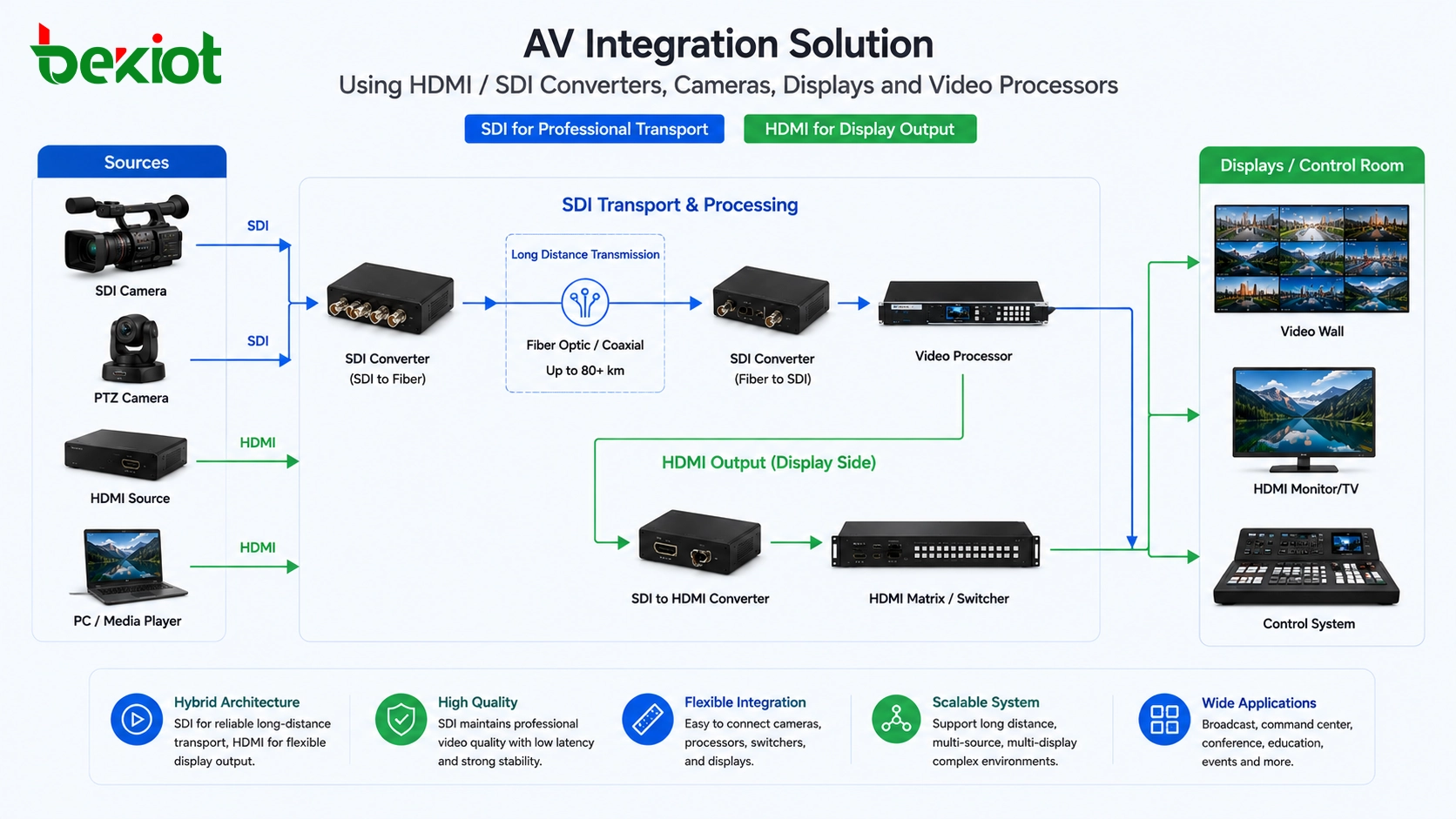

對於混合型專案，HDMI和SDI可以一起使用。SDI可以處理擷取和長距離訊號傳輸，而HDMI可以處理本地顯示、預覽或最終使用者輸出。這種混合架構在現代AV系統中很常見，因為它平衡了專業傳輸穩定性和顯示端便利性。
工程決策比較表
| 項目 | HDMI | SDI |
|---|---|---|
| 主要用途 | 消費性電子產品、辦公室AV、顯示器、電腦、會議終端、投影機 | 廣播、專業攝影機、現場製作、工作室、控制室、影像路由 |
| 訊號類型 | 單一纜線傳輸數位音訊和影像 | 專業數位影像傳輸 |
| 典型距離 | 通常約15公尺，無延長設備 | 視系統條件可達數百公尺或更長 |
| 連接器 | 緊湊型插頭連接器，易於使用但通常無鎖定 | BNC鎖定連接器，更適合專業環境，更穩定 |
| 安裝優勢 | 部署簡單、相容性廣、學習成本低 | 路由穩定、長距離傳輸、支援專業工作流程 |
| 解析度支援 | 支援4K@60Hz及以上，許多現代系統支援HDR | 支援專業影像格式；多路SDI鏈路可支援8K工作流程 |
| 常見風險 | 距離限制、握手問題、連接器鬆脫、HDCP或EDID問題 | 需要專業佈線知識和相容的製作設備 |
| 最佳適用場景 | 會議室、教室、數位看板、家庭娛樂、辦公室協作 | 工作室、現場活動、廣播系統、指揮中心、專業攝影機系統 |
規劃可靠的影像訊號鏈
確認來源設備和顯示設備
第一步是檢查所有設備的實際輸出和輸入連接埠。攝影機、電腦、媒體播放器、會議終端、顯示器、投影機、錄影機、切換器和擷取卡可能不支援相同的介面或相同的影像格式。完整的設備清單有助於減少不必要的轉換器，並避免最後一刻的相容性問題。
儘早計算纜線距離
纜線距離應在設計階段計算，而不是在安裝開始後。短距離桌面連接通常可以直接使用HDMI。攝影機、機架、設備間、舞台和控制中心之間的長纜線路由應仔細評估。如果纜線路由較長，SDI或設計得當的延長解決方案可能更可靠。
檢查整個鏈路中的解析度和畫格率
系統的強度取決於訊號鏈中最弱的設備。即使一台設備支援4K，另一台轉換器或顯示器可能僅支援1080p或更低的畫格率。工程師應確認從來源到顯示的完整路徑，包括轉換器、切換器、矩陣設備、錄影機和擷取介面。
為未來擴充而設計
一個好的AV系統應為未來的變化留出空間。以後可能會出現更多攝影機、額外顯示器、更高解析度、串流需求、錄製需求或控制室擴充。如果專案可能發展為製作導向的工作流程，SDI或HDMI-SDI混合架構可以提供更好的可擴充性。
最終要點
HDMI和SDI都是重要的數位影像介面，但它們服務於不同的工程目的。HDMI方便、廣泛支援，適合短距離AV連接。SDI更專業、更穩定，適合長距離影像製作和廣播環境。
最佳選擇取決於實際專案場景。當系統以顯示為中心、短距離且面向使用者時，使用HDMI。當系統以製作為中心、長距離且注重可靠性時，使用SDI。當攝影機、顯示器、會議設備和專業影像設備需要在一個系統中協同工作時，使用混合設計。
對於AV整合商而言，最終目標不僅是選擇HDMI或SDI。目標是建立一條穩定、可維護且可擴充的影像訊號鏈，使其符合建築佈局、工作流程要求、設備生態系統和長期營運需求。
常見問題
HDMI可以用於專業影像系統嗎？
可以。HDMI可用於專業系統，尤其是顯示輸出、預覽監視器、電腦和會議設備。但對於長距離攝影機傳輸或製作路由，SDI通常更可靠。
為什麼許多專業攝影機使用SDI？
專業攝影機通常使用SDI，因為它支援穩定的影像傳輸、安全的BNC連接器和更長的纜線佈線。這些特性在工作室、現場活動和製作控制室中非常重要。
HDMI轉SDI轉換困難嗎？
轉換本身通常很直接，但轉換器必須符合所需的解析度、畫格率、音訊格式和訊號標準。在較大系統中，建議在最終部署前進行測試。
會議室哪種介面更好？
對於大多數會議室，HDMI通常就足夠了，因為筆記型電腦、顯示器、投影機和會議終端普遍支援HDMI。如果會議室包含專業攝影機或長距離影像路由，可考慮SDI。
直播哪種介面更好？
這取決於具體設置。對於纜線較短的小型直播系統，HDMI可能足夠。對於多機位製作、長纜線路徑、舞台環境和專業切換器工作流程，通常首選SDI。
