安全設置指南

簡介

操作步驟

簡介

概述

本指南說明如何設定門禁與對講產品的安全功能。

適用機型

門禁、對講及其他產業專用終端設備。

前置條件

① 一台門禁裝置（本指南以 Bi64 為範例），透過 PoE 交換器或直流電源供電。
② 一台設定用電腦連接至同一台交換器，確認與室內機網路連線正常。

操作步驟

介面說明

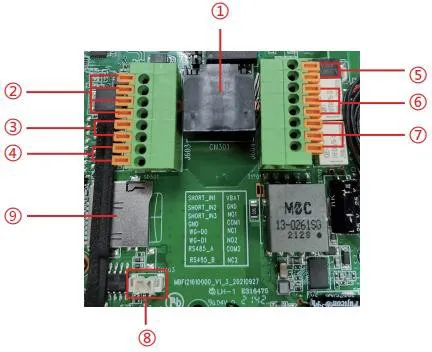

取下裝置外蓋，即可看到用於電源輸入、電控鎖控制與相關接線的端子台，詳見下圖：

編號	說明
①	乙太網路連接埠：標準 RJ45、10/100 Mbps 自動偵測，建議使用 Cat5 或 Cat5e 網路線。
②	三組乾接點輸入偵測埠，可連接開關、紅外線感測器、門磁、震動感測器等輸入裝置。
③	韋根介面。韋根輸入用於外接讀卡機，韋根輸出可連接門禁控制器與相關設備。
④	RS485 介面。
⑤	電源輸入：12V/1A，上方端子為正極、下方端子為負極。
⑥、⑦	兩組乾接點輸出控制埠，用於電控鎖、警報裝置等受控設備。
⑧	音訊輸出介面，適用於助聽輔助設備。
⑨	TF 卡插槽，最高支援 128GB，用於儲存畫面快照與音訊檔案。

網頁安全設定介面

乾接點輸入輸出設定

1. 乾接點輸入埠：

輸入埠可連接門磁、紅外線偵測器、震動感測器或緊急按鈕，觸發預設執行動作。

1) 透過簡訊格式訊號向伺服器回報事件。
使用者可透過相容話機，傳送簡訊格式指令至裝置。
訊息格式：ALERT=[自訂內容]。
以預設設定為例，可發送 ALERT=OUT1_SOS。

2) 乾接點輸入觸發模式。
連接至輸入埠的外部裝置，可透過以下兩種模式觸發事件：
高位準觸發（開路觸發）
低位準觸發（短路觸發）

2. 乾接點輸出埠：

輸出埠可連接電控鎖、警示燈、攝影機警報輸入等設備，依設定觸發對應動作。

1) 接收伺服器的輸出控制指令，並依指令觸發輸出埠動作。
於網頁頁面開啟遠端簡訊觸發功能，當裝置收到 ALERT=[指令] 格式訊息時，將執行對應輸出動作。

2) 輸出埠綁定輸入埠。
於網頁開啟輸入觸發功能，即可透過指定邏輯輸入，啟動對應輸出埠。

3) 接收遠端 DTMF 雙音多頻指令，驗證通過後觸發輸出。
於網頁開啟遠端 DTMF 觸發功能，範例預設觸發密碼為 1234。裝置與話機通話中輸入 1234，即可變更輸出埠狀態；輸入密碼後按下 # 可立即觸發輸出。

4) 輸出狀態綁定通話事件。
選取指定通話狀態後，該狀態啟動時裝置自動開啟警報，狀態結束後自動關閉警報。

安全參數設定

安全設定
參數	說明
基礎設定
鈴聲持續時間	警報鈴聲的播放時長。
伺服器位址	設定遠端回應伺服器位址，包含遠端回應伺服器與警報觸發伺服器。當輸入埠被觸發時，裝置將傳送以下格式事件訊息至伺服器： Alarm_Info:Description=i16SV;SIP User=;Mac=0c:38:3e:39:6a:b6;IP=172.16.7.189;port=Input
自訂訊息	上傳至伺服器時附加的自訂文字資訊。

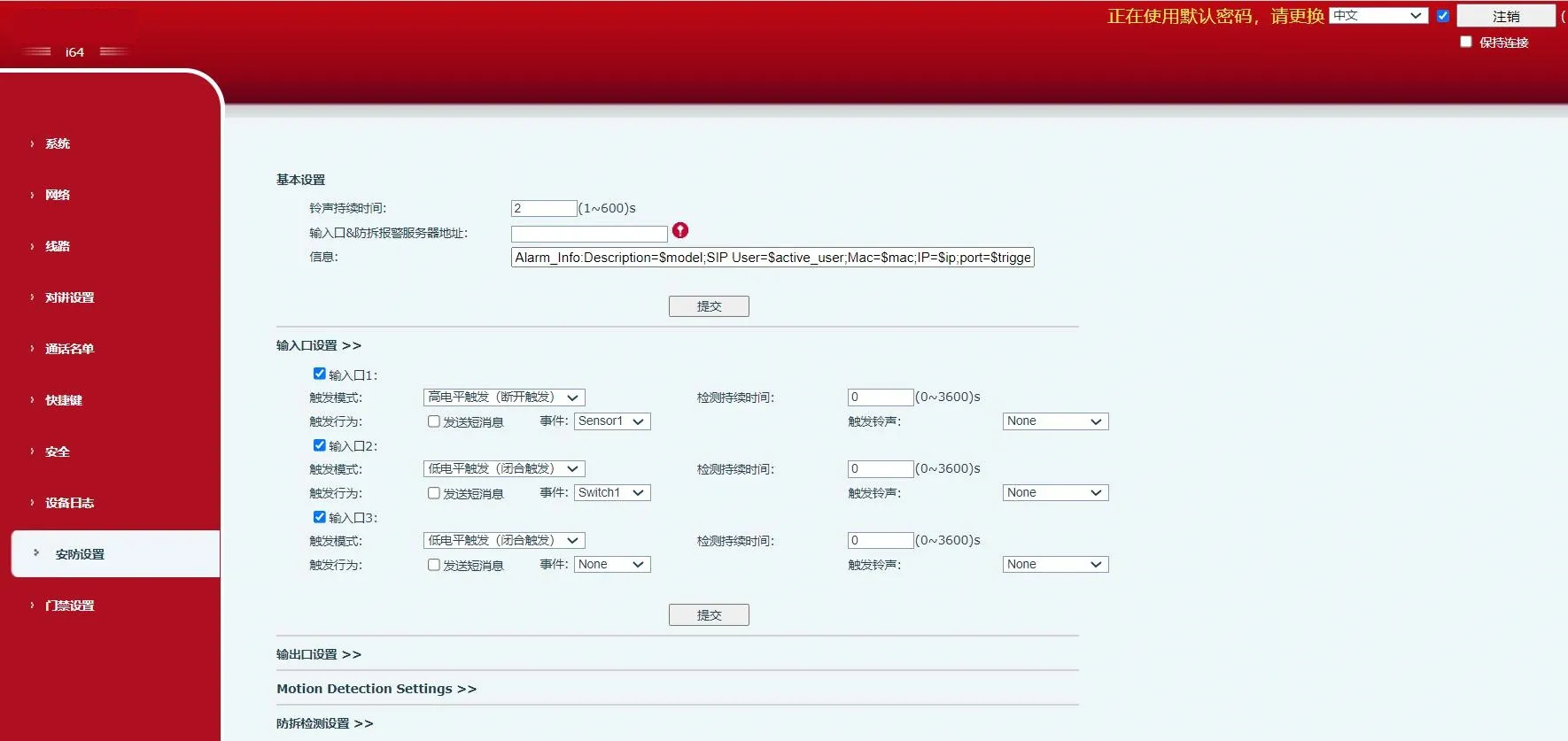

輸入埠設定
輸入埠開關	開啟或關閉對應輸入埠功能。
觸發模式	選擇低位準觸發（短路觸發）時，裝置偵測輸入埠短路低位準訊號作為觸發條件。
觸發模式	選擇高位準觸發（開路觸發）時，裝置偵測輸入埠開路高位準訊號作為觸發條件。
偵測持續時間	設定觸發條件需持續多久，才會判定為有效觸發。
觸發動作：傳送訊息	開啟或關閉輸入埠事件上傳至伺服器的功能。
事件類型	定義輸入觸發對應的事件，如門磁、開關、快速功能鍵等。
觸發鈴聲	可自訂選擇觸發時播放的鈴聲。

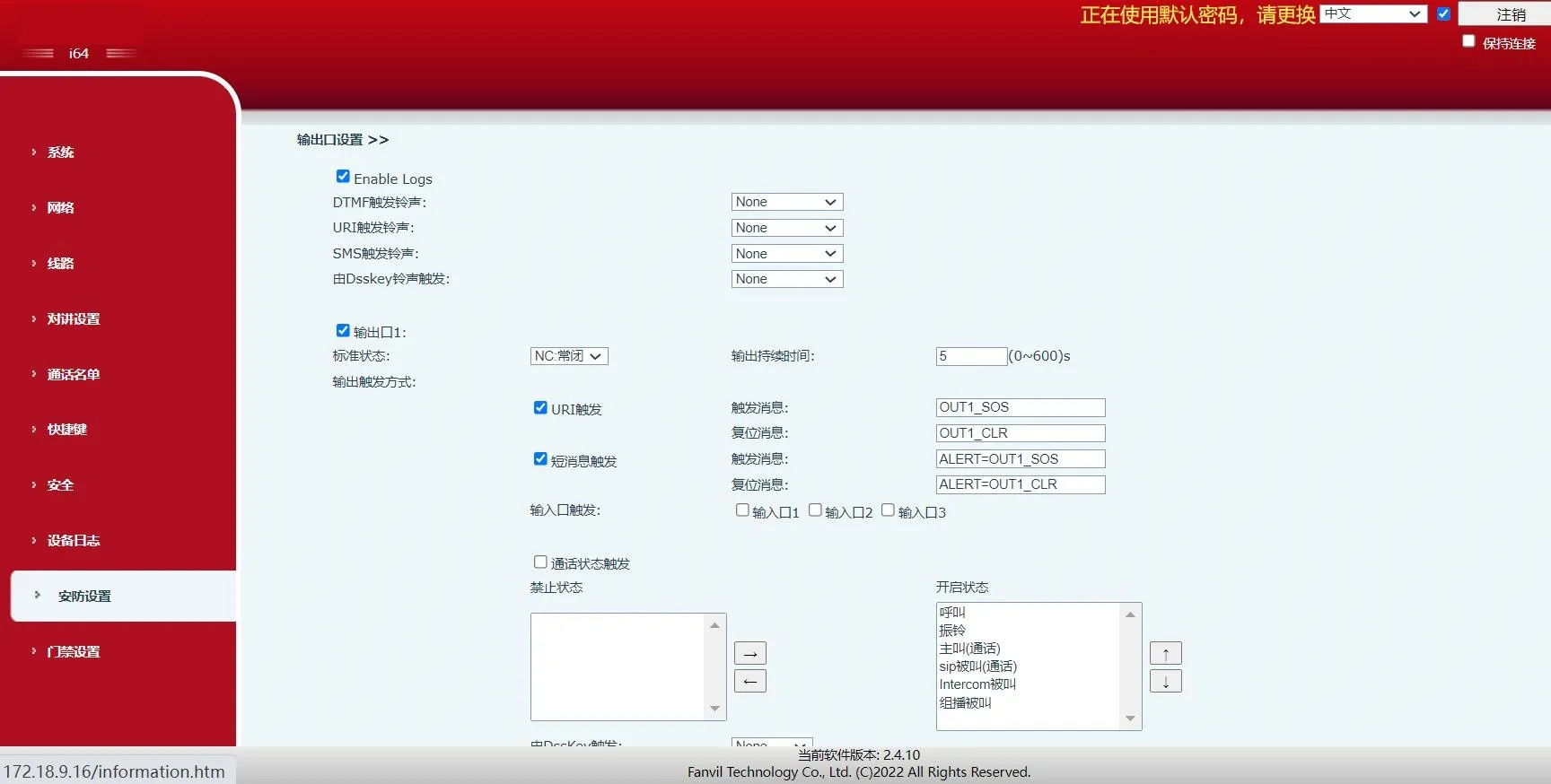

輸出埠設定
紀錄開關	開啟或關閉事件日誌記錄功能。
DTMF 觸發鈴聲	可自訂選擇 DTMF 觸發時播放鈴聲。
URI 觸發鈴聲	可自訂選擇 URI 指令觸發時播放鈴聲。
簡訊觸發鈴聲	可自訂選擇簡訊指令觸發時播放鈴聲。
快速功能鍵觸發鈴聲	可自訂選擇快速功能鍵觸發時播放鈴聲。
輸出埠開關	開啟或關閉對應輸出埠功能。
預設狀態	選擇低位準（常開 NO）時，觸發條件成立後常開埠切換導通。
預設狀態	選擇高位準（常閉 NC）時，觸發條件成立後常閉埠切斷斷開。
輸出持續時間	輸出狀態變更的維持時間，預設為 5 秒。
輸入埠連動觸發	當選定輸入埠觸發條件成立時，輸出埠將依輸出持續時間執行動作。
DTMF 指令觸發	接收遠端設備傳送的 DTMF 密碼，驗證正確後觸發對應輸出埠。

DTMF 觸發密碼	通話期間，終端接收遠端 DTMF 指令，密碼正確即觸發對應輸出埠，預設密碼為 1234。
DTMF 復位密碼	通話期間，接收遠端 DTMF 復位指令，密碼正確即還原輸出埠狀態，預設密碼為 4321。
復位模式	時間控制	輸出狀態由輸出持續時間自動控制復位。
	通話狀態復位	輸出動作綁定通話狀態，通話結束後自動恢復預設狀態。
URI 指令觸發	開啟或關閉 URI 遠端指令觸發功能。當遠端設備或伺服器傳送合法指令時，可觸發或復位對應輸出埠。
觸發回傳訊息	輸出埠觸發後自動發送的回傳訊息。
復位回傳訊息	輸出埠復位還原後自動發送的回傳訊息。
簡訊指令觸發	開啟或關閉簡訊遠端觸發功能。當遠端設備或伺服器傳送 ALERT=[指令] 格式訊息且指令正確，將觸發或復位對應輸出埠。
觸發回傳訊息	輸出埠觸發後發送的通知訊息。
復位回傳訊息	輸出埠復位後發送的通知訊息。
輸入埠連動	選擇可連動觸發目前輸出埠的對應輸入埠。
通話狀態觸發	依據通話狀態設定持續輸出模式，可設定觸發條件包含： 1. 通話中 2. 響鈴中 3. 撥號呼叫中
快速功能鍵觸發	透過裝置快速功能鍵手動觸發輸出動作。
掛機後觸發	通話掛斷結束後，自動執行輸出觸發動作。
掛機延遲時間	設定掛機後延遲多久才啟動觸發，預設為 5 秒。
移動偵測設定
移動偵測警報	開啟或關閉人體移動偵測功能。
觸發持續時間	設定移動觸發延遲時間，預設 3 秒，調整範圍 0～3600 秒。
觸發鈴聲	可自訂選擇移動偵測觸發鈴聲。
觸發動作：傳送訊息	開啟或關閉移動偵測警報觸發時，自動傳送事件訊息至伺服器。

功能鍵設定	設定為 dsskey1 或 dsskey2 時，按下快速功能鍵即可自動撥打指定通話，預設為無設定。

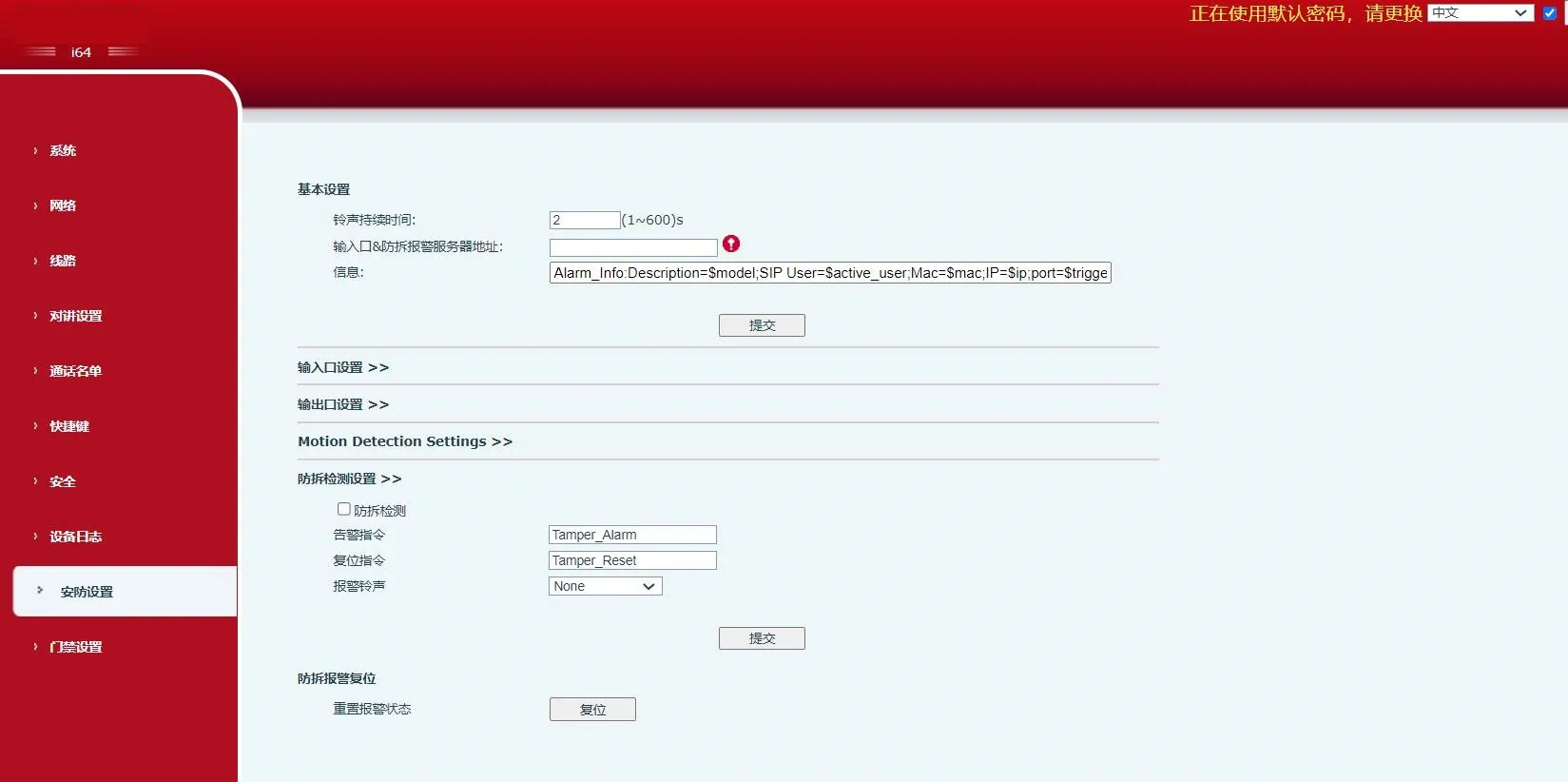

防拆偵測設定
防拆偵測	開啟或關閉防拆偵測。若終端遭強制拆卸，將觸發防拆警報並持續播放設定警報鈴聲。
警報指令	警報觸發時，終端將傳送自訂警報指令至遠端伺服器。
解除指令	若要關閉警報鈴聲，可由遠端設備發送解除訊息；當訊息內容與解除指令設定一致時，裝置將停止警報播放。
警報鈴聲	選擇防拆警報觸發時播放的鈴聲樣式。
防拆警報解除
警報狀態重置	手動停止警報播放，並清除目前警報觸發狀態。
