工業電話RTSP視頻流集成

介紹

解決方案

介紹

概述

中高階視訊電話可以存取特定IP攝影機的RTSP網址，從而將即時視訊直接顯示在電話螢幕上。

目標讀者

本文件適用於需要在相容電話上整合和檢視RTSP視訊串流的使用者。

適用型號

適用產品：視訊電話。適用韌體版本：對應型號支援的所有版本。

所需工具

① 兩台BX6U電話連接到交換器，並且能夠自動取得IP位址。
② 一台設定用PC連接到同一台交換器，並具有對電話的網路存取權限。

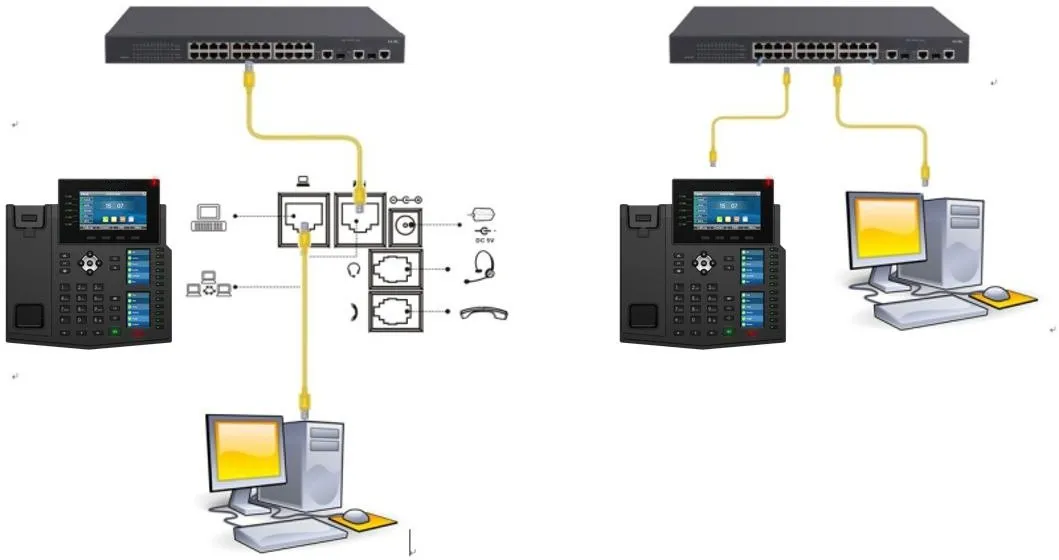

PC與電話連接圖

解決方案

本範例使用海康威視IP攝影機。

在攝影機後台中檢查對應的串流資訊

首先，登入攝影機後台並檢查可用的串流資訊。在大多數情況下，主串流和子串流同時啟用。根據電話支援的視訊解析度選擇適當的串流。

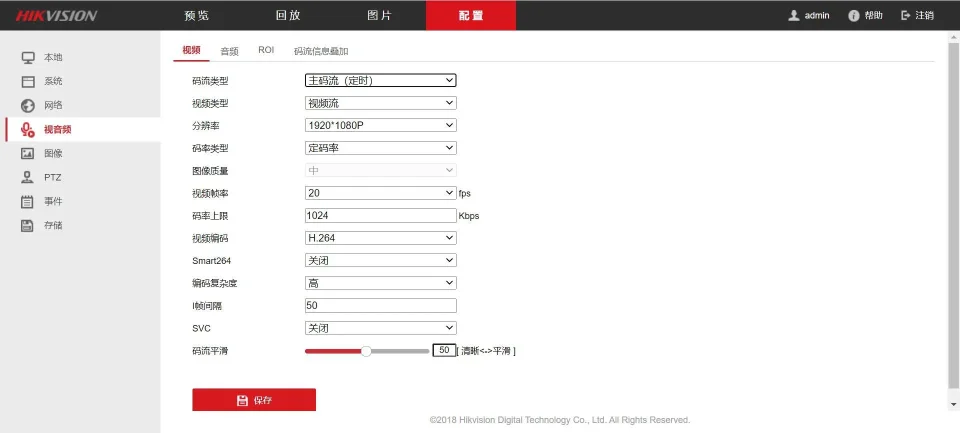

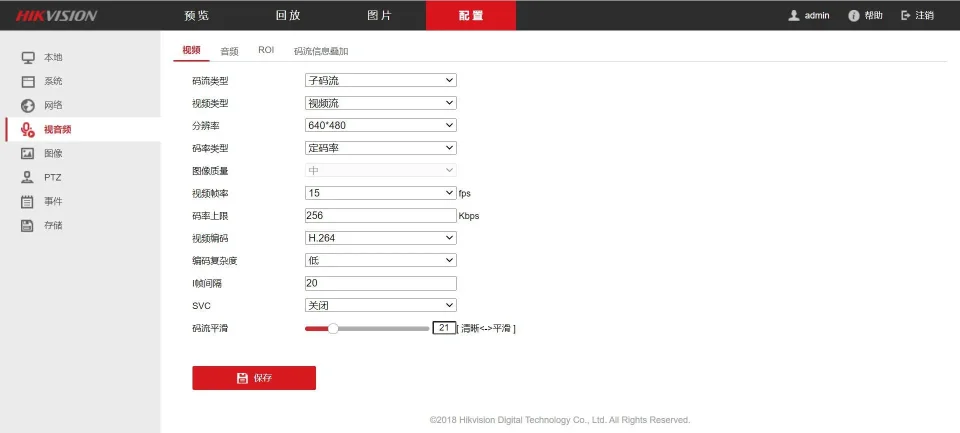

檢查攝影機主串流檢查攝影機子串流

確認RTSP網址

主串流網址：rtsp://admin:Fangwei123@172.18.8.200/h264/ch1/main/av_stream
子串流網址：rtsp://admin:Fangwei123@172.18.8.200/h264/ch1/sub/av_stream

使用VLC測試RTSP串流是否正常運作

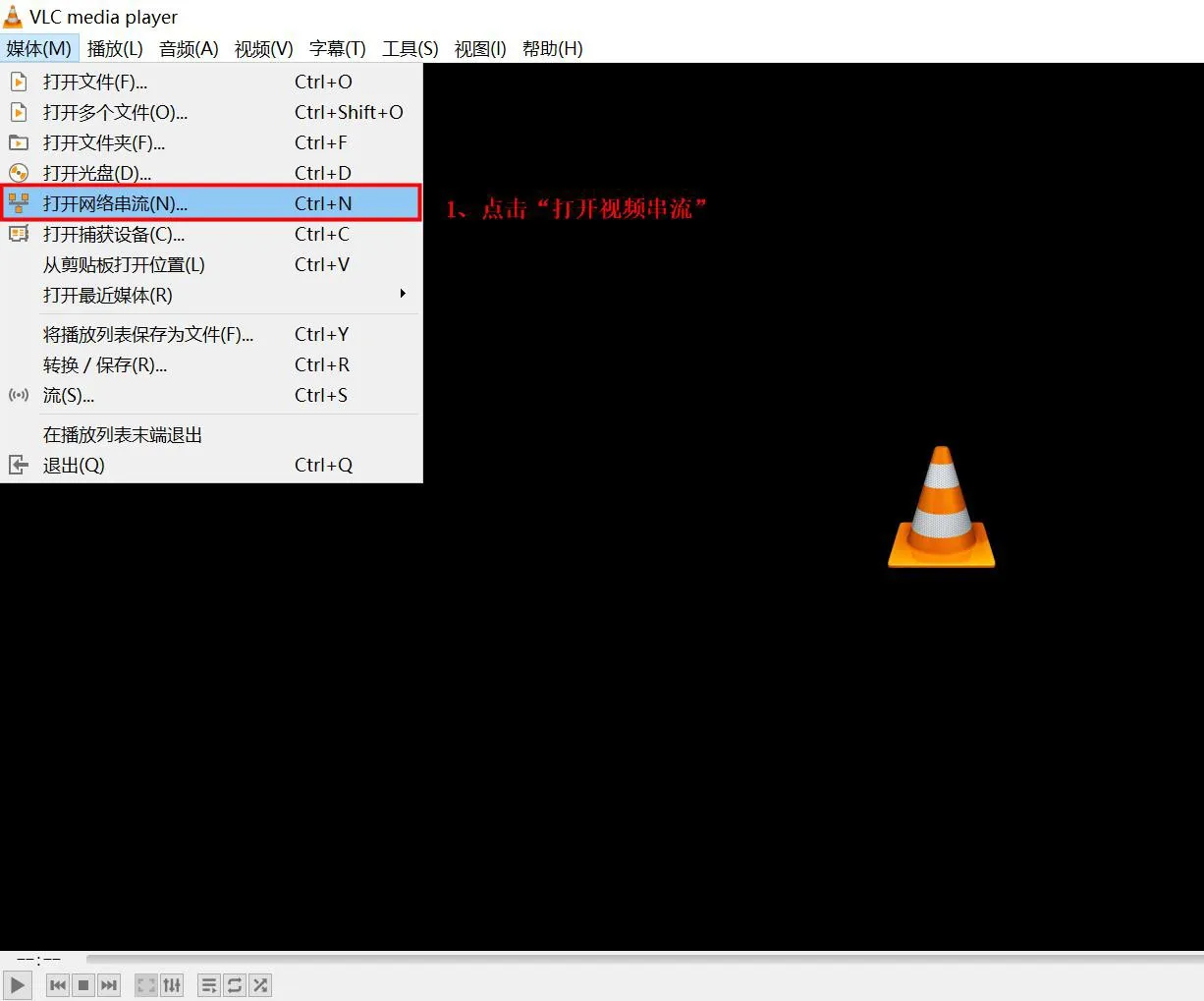

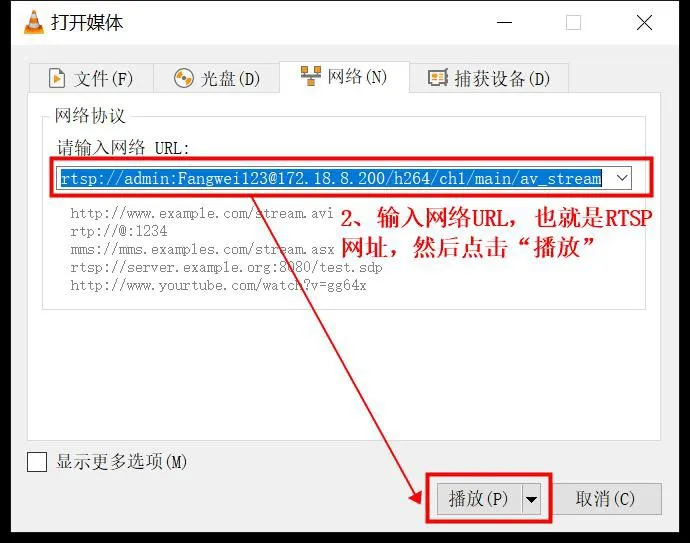

點擊“開啟網路串流”，輸入網路網址（即RTSP位址），然後點擊“播放”以驗證視訊串流能否正常顯示。

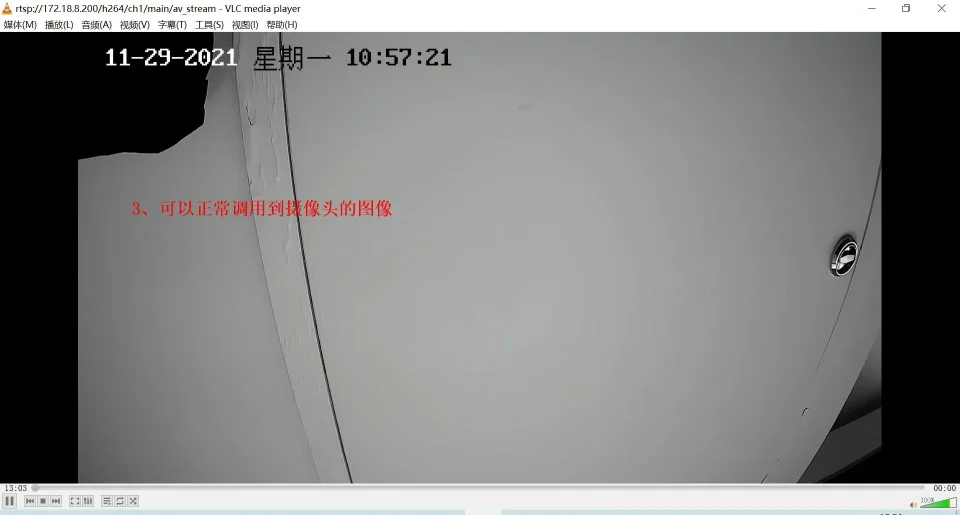

播放視訊

將電話DSS按鍵設定為攝影機RTSP網址

設定一個DSS按鍵，將按鍵類型設為“URL”。在值欄位中輸入對應的RTSP網址，然後點擊”提交”。之後，直接按下DSS按鍵即可開啟攝影機串流。由於網址包含串流路徑，支援解析度較高的電話應使用主串流，而支援解析度較低的電話應使用子串流。選擇錯誤的串流可能會影響視訊播放效能。
BX6U/BX7/BX7C/BX210/BX210i最高支援480P解析度，因此應使用IP攝影機的子串流，即：rtsp://admin:Fangwei123@172.18.8.200/h264/ch1/sub/av_stream
對於BX6U，請參考以下步驟：

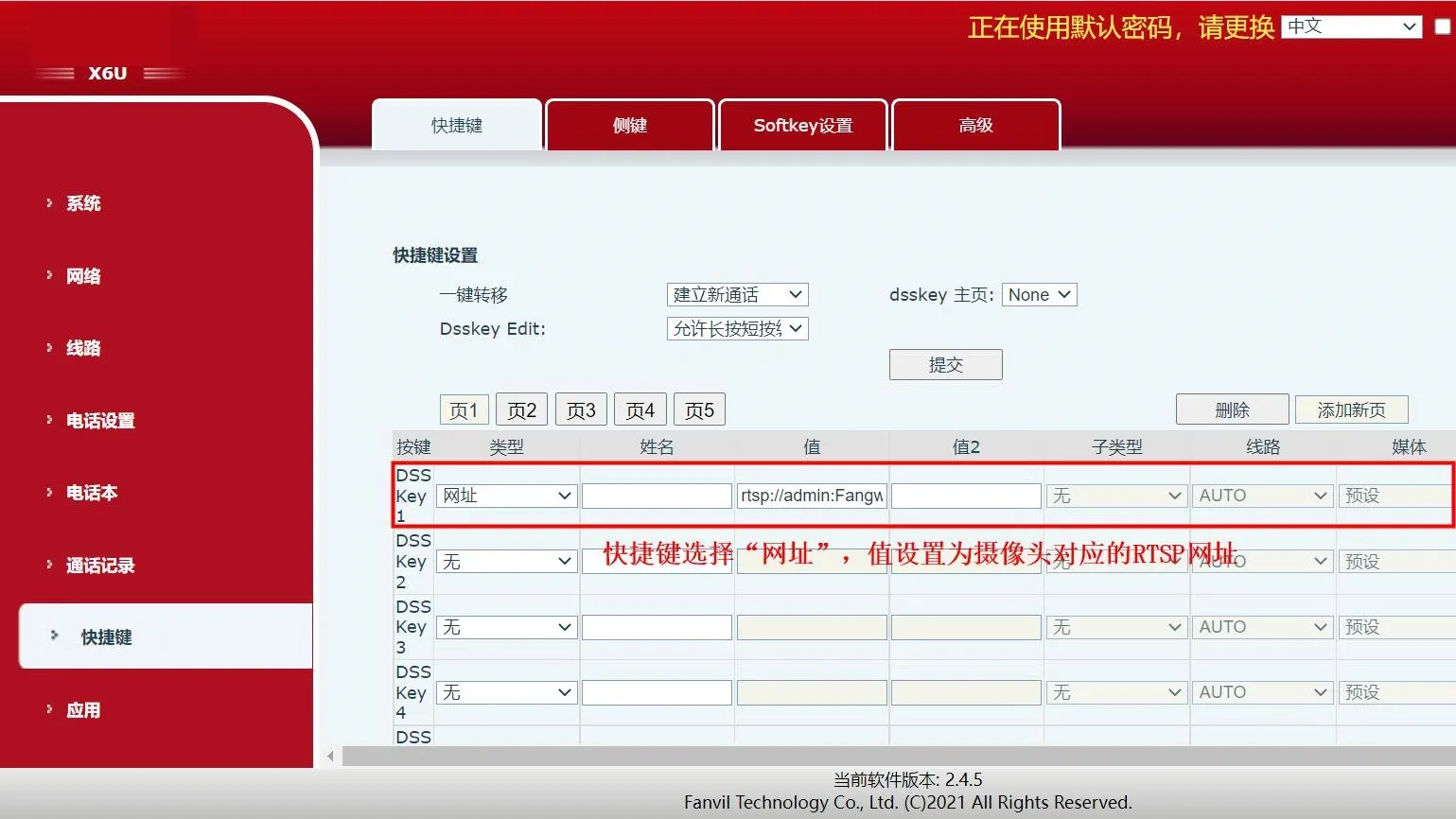

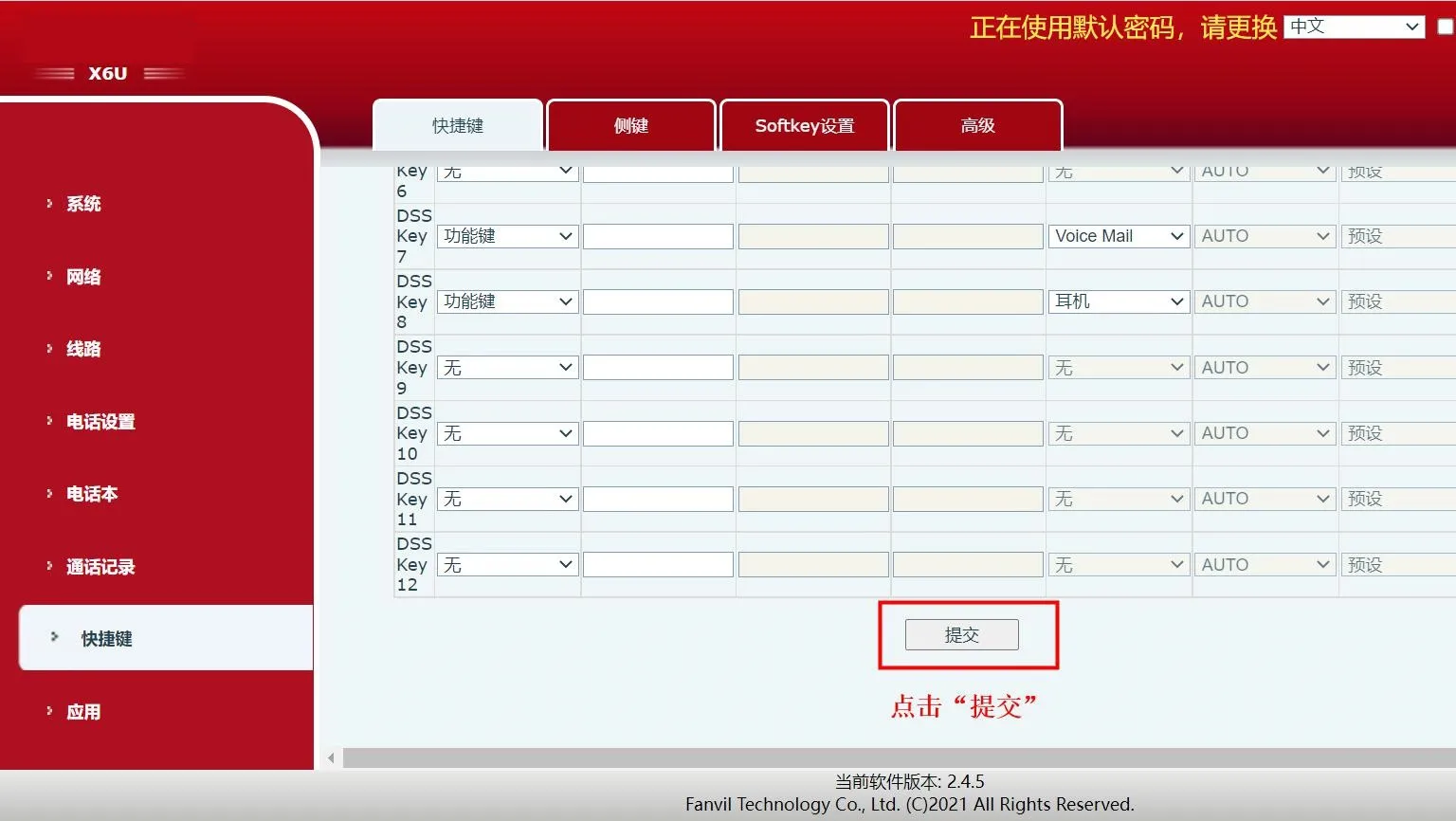

1. 設定一個DSS按鍵，將按鍵類型設為“URL”，在值欄位中輸入對應的RTSP網址，然後點擊” 提交”
在電話上設定DSS按鍵

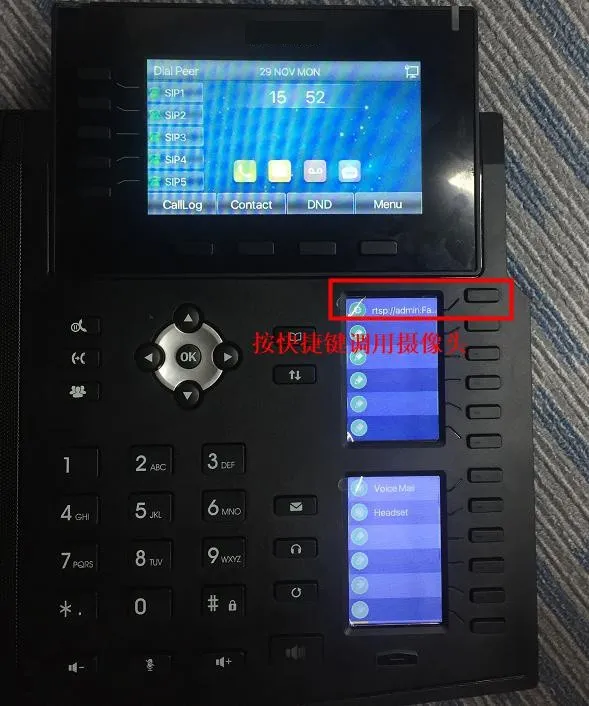

2. 按下電話上的DSS按鍵以開啟攝影機串流
從電話開啟攝影機串流

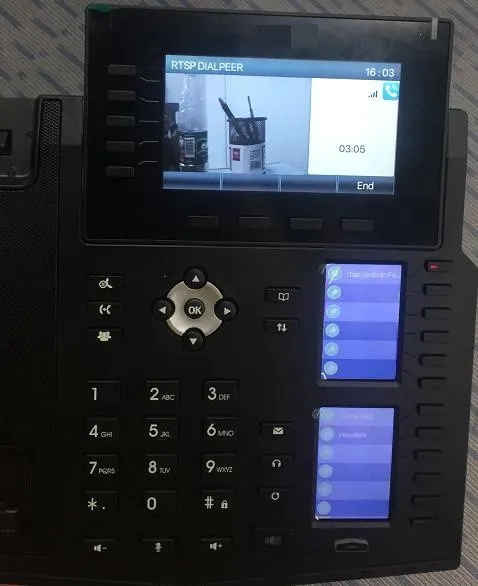

3. 攝影機串流成功顯示在電話上

BX3V/BX7A/BF600S最高支援1080P解析度，因此應使用IP攝影機的主串流，即：rtsp://admin:Fangwei123@172.18.8.200/h264/ch1/main/av_stream
對於BX3V，請參考以下步驟：
1. 設定一個DSS按鍵，將按鍵類型設為“URL”，在值欄位中輸入對應的RTSP網址，然後點擊” 提交”

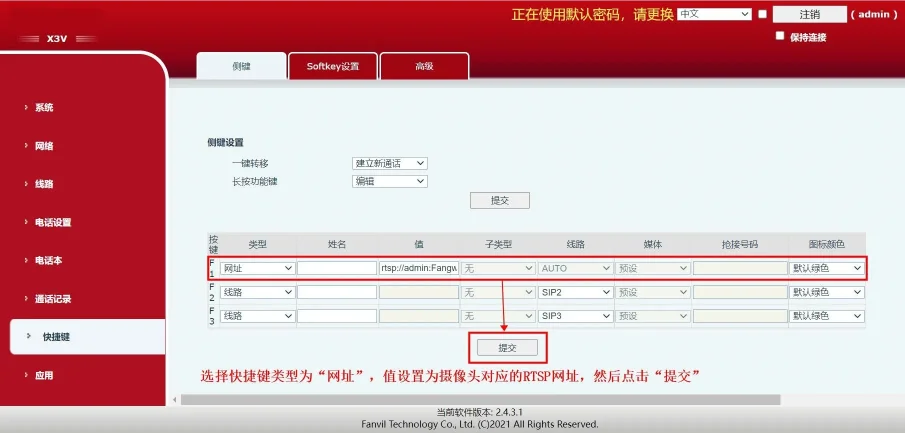

在X3V上設定攝影機DSS按鍵

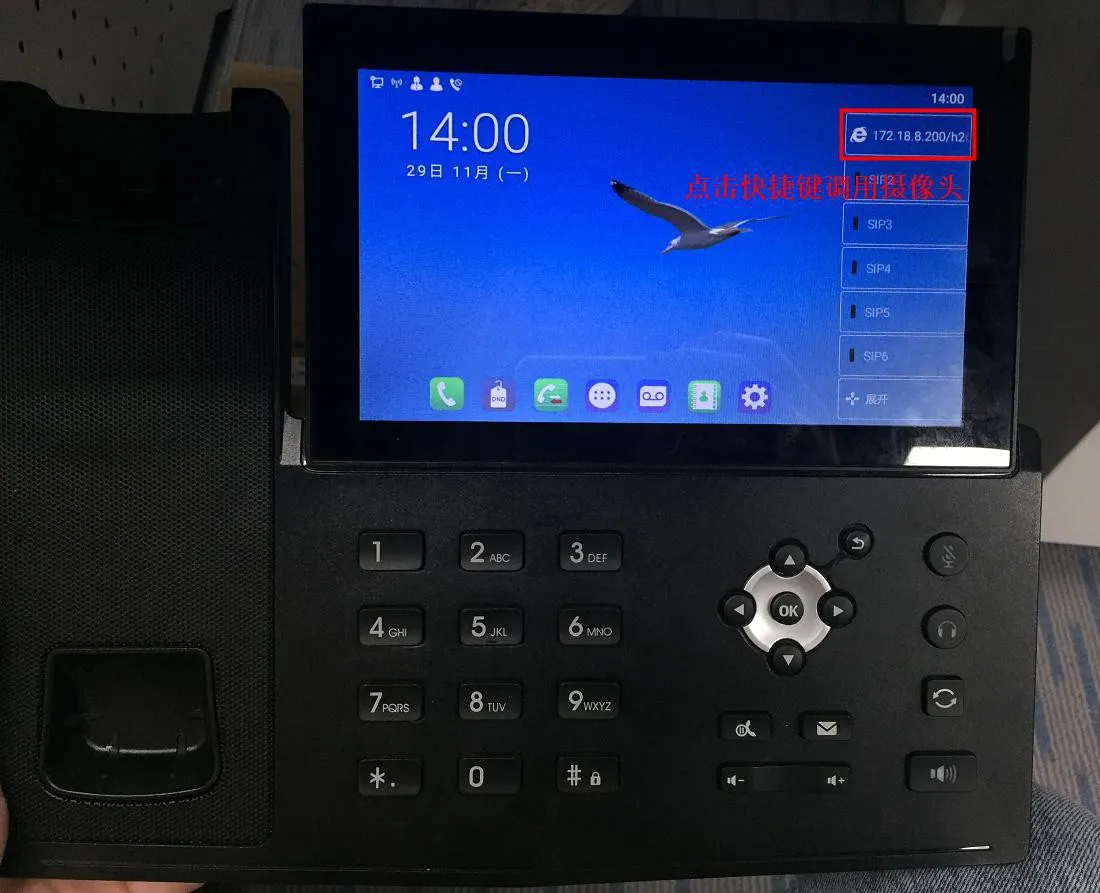

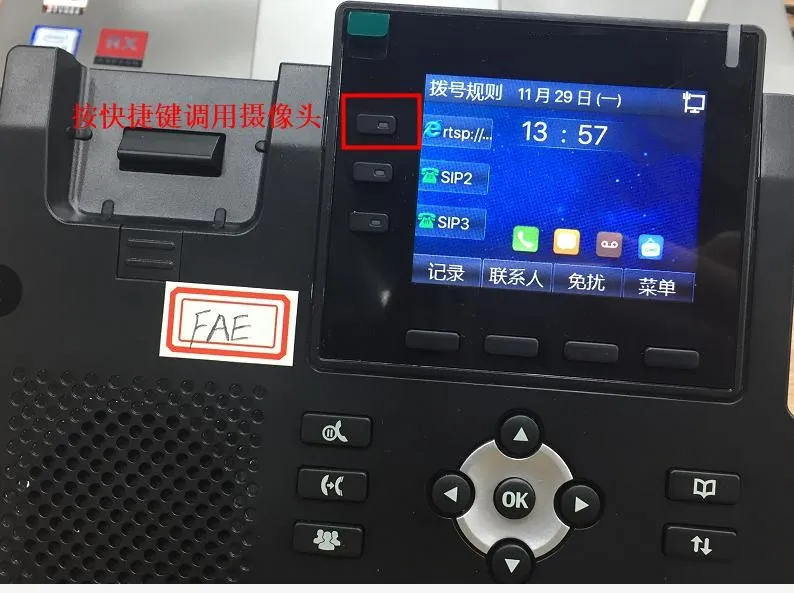

2. 按下電話上的DSS按鍵以開啟攝影機串流
使用X3V DSS按鍵開啟攝影機串流

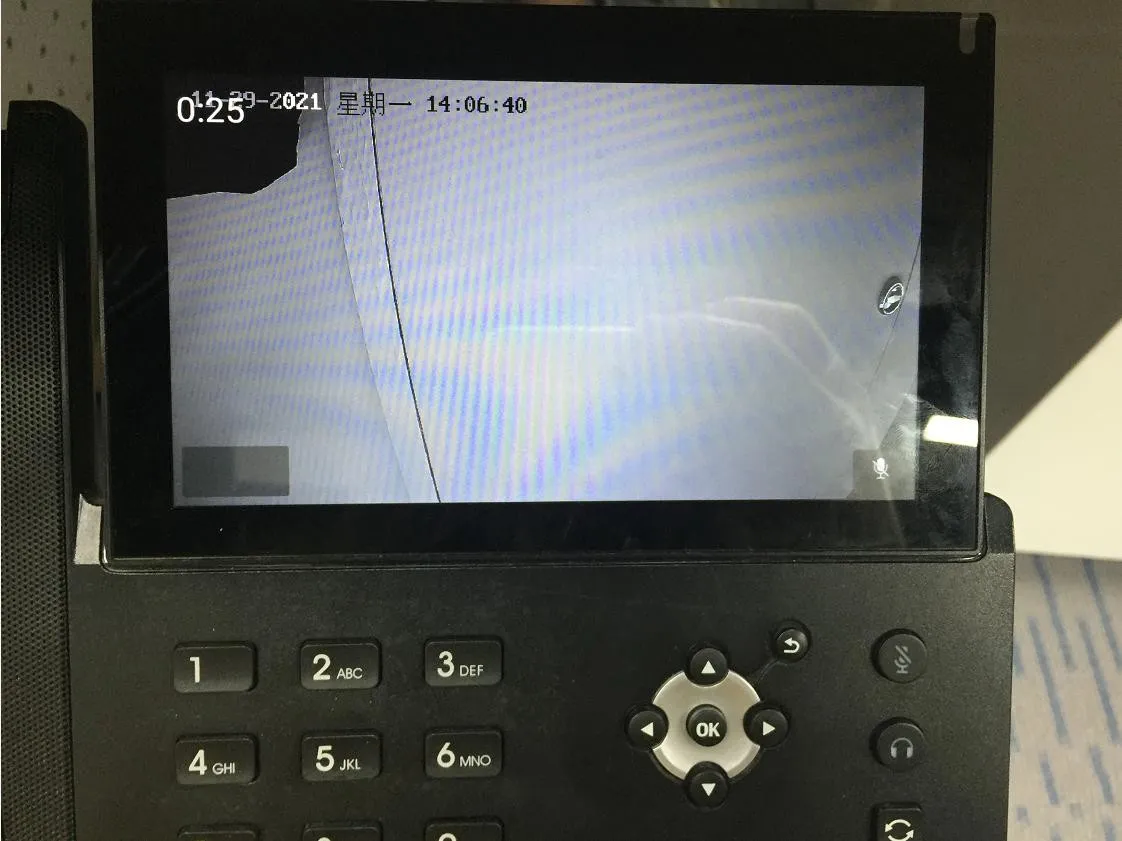

3. 攝影機串流成功顯示在電話上

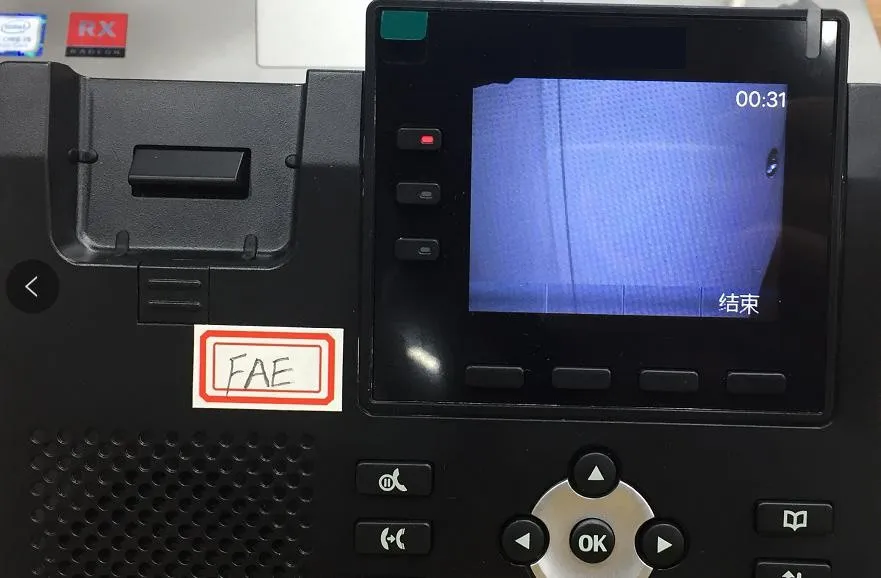

X3V成功顯示攝影機串流
對於BX7A，請參考以下步驟：

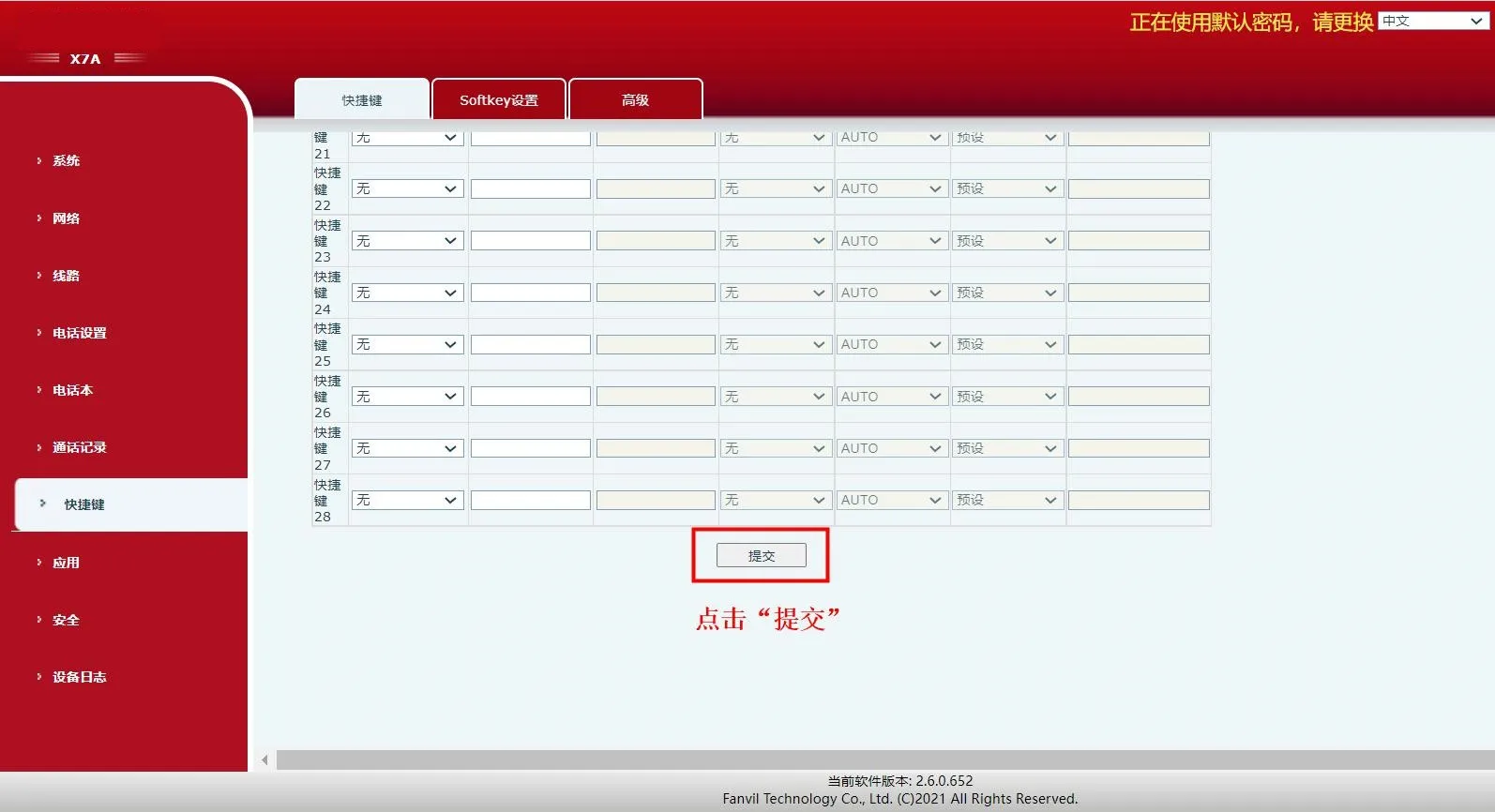

1. 設定一個DSS按鍵，將按鍵類型設為“URL”，在值欄位中輸入對應的RTSP網址，然後點擊“提交”

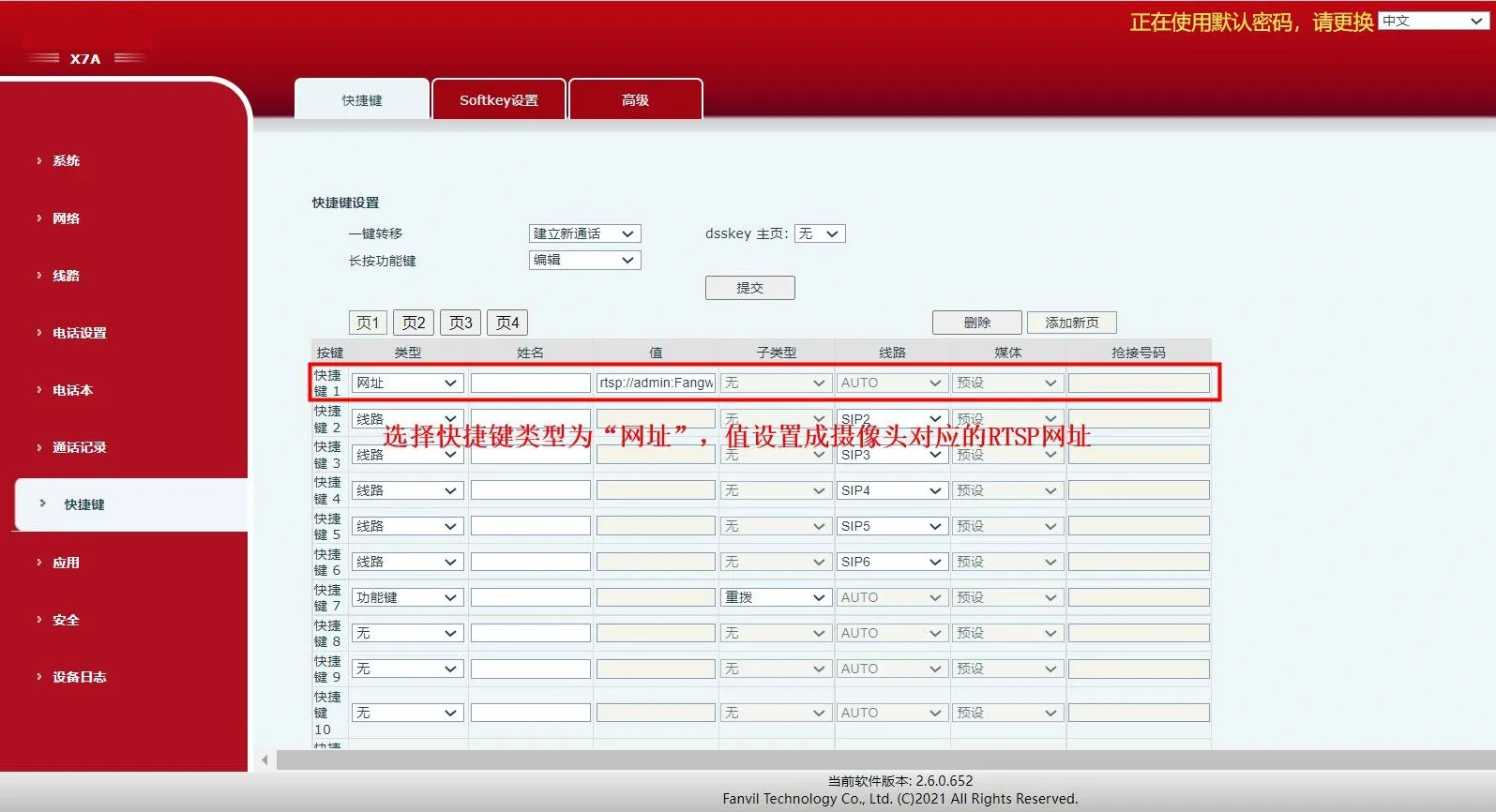

在X7A上設定DSS按鍵
