彩屏SIP電話圖像升級指南涵蓋所有型號的自定義壁紙、徽標、DSS鍵圖標規格、Photoshop創建、7-Zip包裝、Web UI和自動配置升級步驟。
彩屏IP話機支援待機畫面桌布與標題標誌的自訂升級。H5系列話機額外支援快捷鍵圖示自訂升級。提供兩種升級方式：網頁介面升級、自動配置升級。支援影像格式：.bmp 與 .tar.gz。
1. 各彩屏話機機型桌布規格：
表1 - 彩屏系列桌布規格
| 機型 | 解析度 寬×高 | 色深 | 格式 | 檔案大小 | 檔案名稱 |
| BX3S/BX4 | 320*240 | 16bit RGB565 | bmp | ~150KB | 無限制 |
| BX3SG | 320*240 | 16bit RGB565 | bmp | ~150KB | 無限制 |
| BX3U | 320*240 | 16bit RGB565 | bmp | ~150KB | 無限制 |
| BX4U | 320*240 | 16bit RGB565 | bmp | ~150KB | 無限制 |
| BH5 | 480*320 | 16bit RGB565 | bmp | ~300KB | 無限制 |
| BX5S | 480*320 | 16bit /24bit RGB565 | bmp | ~300KB | 無限制 |
| BX5U | 480*320 | 16bit RGB565 | bmp | ~300KB | 無限制 |
| BX6-Main | 480*272 | 24bit RGB888 | bmp | ~380KB | 無限制 |
| BX6-Sub | 240*320 | 16bit RGB565 | bmp | ~150KB | 無限制 |
| BX6U | 480 * 272 | 24bit RGB888 | bmp | ~380KB | 無限制 |
| BX7 | 800*480 | 24bit RGB888 | bmp | ~1.00MB | 無限制 |
| BX7C | 800*480 | 24bit RGB888 | bmp | ~1.00MB | 無限制 |
| GP210/GP210i-Main | 480*272 | 24bit RGB888 | bmp | ~380KB | 無限制 |
| GP210/GP210i-Sub | 320*480 | 16bit RGB565 | bmp | ~300KB | 無限制 |
2. 各彩屏話機機型DSS按鍵圖示規格：
表2 - 彩屏機型DSS按鍵圖示規格
| 機型 | 解析度 寬×高 | 色深 | 格式 | 檔案大小 | 檔案名稱 |
| BX3S/BX4 | - | - | - | - | - |
| BH5 | 54*54 | 16bit RGB565 | bmp | ~5KB | 參見表3 |
| BX4U-Side | 25*25 | 32bit | Png | ~3KB | 參見表4 一般DSS按鍵 |
| BX4U-Sub | 42*42 | 32bit | Png | ~3KB | 參見表4 一般DSS按鍵 |
| BX5U-Side | 25*25 | 32bit | Png | ~3KB | 參見表4 一般DSS按鍵 |
| BX5U-Sub | 42*42 | 32bit | Png | ~3KB | 參見表4 一般DSS按鍵 |
| BX6U-Side | 25*25 | 32bit | Png | ~3KB | 參見表4 一般DSS按鍵 |
| BX6U-Sub | 42*42 | 32bit | Png | ~3KB | 參見表4 一般DSS按鍵 |
| BX5S | - | - | - | - | - |
| BX6-Sub DSS | 42*42 | 32bit | Png | ~3KB | 參見表4 一般DSS按鍵 |
| BX7 | - | - | - | - | - |
| BX7C | 31*31 | 32bit | Png | ~4KB | 參見表4 側邊DSS按鍵 |
| GP210/GP210i-Side | 25*25 | 32bit | Png | ~2KB | 參見表4 側邊DSS按鍵 |
| GP210/GP210i-Sub DSS | 42*42 | 32bit | Png | ~3KB | 參見表4 一般DSS按鍵 |
3. BH5話機待機畫面快速撥號圖示命名規範：
表3 - H5話機自訂圖示命名
| 檔案類型 | 檔案名稱 | 格式 | 檔案大小 | 解析度 寬×高 |
| 接待 | ICON_RECEPTION | bmp | ~5KB | 54x54 |
| 服務 | ICON_SERVICE | bmp | ~5KB | 54x54 |
| 清潔 | ICON_CLEANING | bmp | ~5KB | 54x54 |
| 喚醒 | ICON_WAKEUP | bmp | ~5KB | 54x54 |
| 緊急 | ICON_EMG | bmp | ~5KB | 54x54 |
| 管理 | ICON_MANAGER | bmp | ~5KB | 54x54 |
備註：快捷鍵圖示背景色必須設定為黑色，才可去除背景，於液晶螢幕顯示圓形圖示。
4. 彩屏話機待機畫面DSS按鍵圖示命名規範：
表4 - DSS按鍵與側邊DSS按鍵圖示
| DSS按鍵類型 | 側邊DSS按鍵圖示名稱 | 一般DSS按鍵圖示名稱 |
| BLF清單 | side_custom_dss_blflist.png | custom_dss_blflist.png |
| DTMF | side_custom_dss_dtmf.png | custom_dss_dtmf.png |
| 無設定 | side_custom_dss_edit.png | custom_dss_edit.png |
| 按鍵事件 | side_custom_dss_keyevent.png | custom_dss_keyevent.png |
| 線路 | side_custom_dss_line.png | custom_dss_line.png |
| URL與動作URL | side_custom_dss_url.png | custom_dss_url.png |
| 群播 | side_custom_dss_mcast.png | custom_dss_mcast.png |
| 記憶按鍵/協助轉接 | side_custom_dss_mem_axfer.png | custom_dss_mem_axfer.png |
| 記憶按鍵/盲轉 | side_custom_dss_mem_bxfer.png | custom_dss_mem_bxfer.png |
| 記憶按鍵/呼叫駐留 | side_custom_dss_mem_callpark.png | custom_dss_mem_callpark.png |
| 記憶按鍵/來電轉接 | side_custom_dss_mem_cfw.png | custom_dss_mem_cfw.png |
| 記憶按鍵/會議通話 | side_custom_dss_mem_conf.png | custom_dss_mem_conf.png |
| 記憶按鍵/DTMF | side_custom_dss_mem_dtmf.png | custom_dss_mem_dtmf.png |
| 記憶按鍵/內部通話 | side_custom_dss_mem_intercome.png | custom_dss_mem_intercome.png |
| 記憶按鍵/語音留言提示 | side_custom_dss_mem_mwi.png | custom_dss_mem_mwi.png |
| 記憶按鍵/新通話 | side_custom_dss_mem_newcall.png | custom_dss_mem_newcall.png |
| 記憶按鍵/在線狀態 | side_custom_dss_mem_present.png | custom_dss_mem_present.png |
| 記憶按鍵/快速撥號 | side_custom_dss_mem_spdial.png | custom_dss_mem_spdial.png |
彩屏話機標題標誌規格：
備註：X5S & X6 系列暫不支援自訂標題標誌升級。
| 機型 | 解析度 寬×高 | 色深 | 格式 | 檔案大小 | 檔案名稱 |
| X3S/X4/H5/D5 | 寬 ≤ 螢幕寬度; 高 < titlebarH | 16bit RGB565 | bmp | ~10KB | TITLE_LOGO |
標題列高度（titlebarH）：
A: H5 = 40px
B: BX3S/BX4/D5 = 35px
Adobe Photoshop

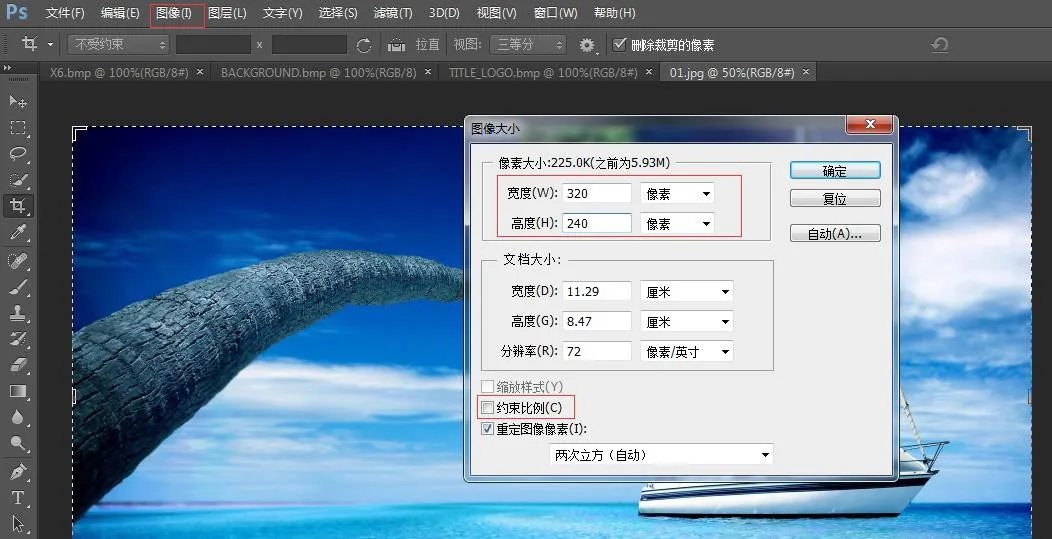

2.1 開啟 Photoshop → 開啟圖片 → Image → Image Size
<
依話機機型設定寬度與高度。取消勾選「固定比例」→ 點擊確定

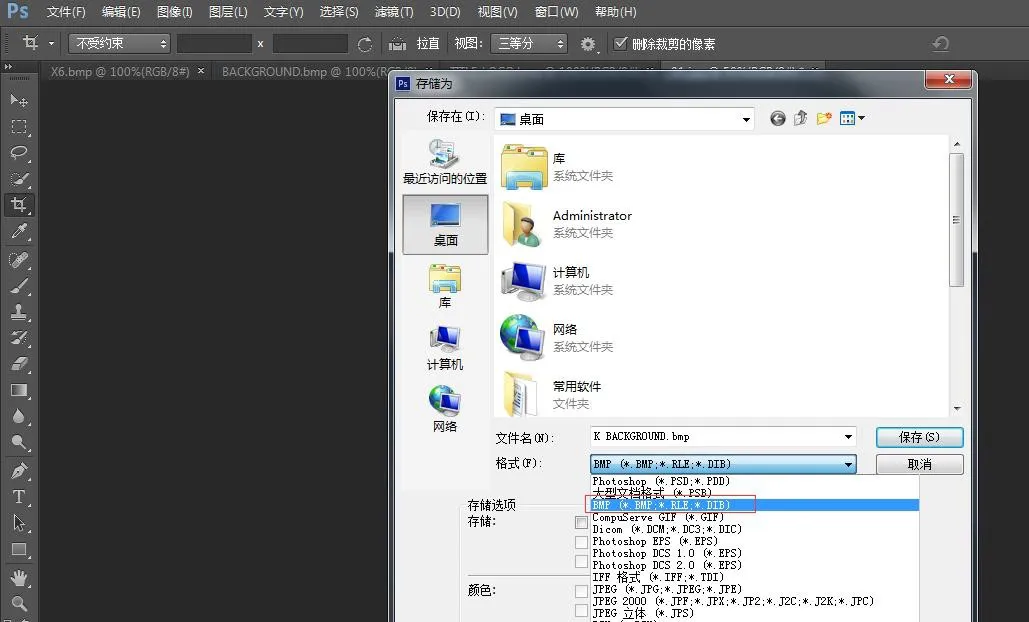

2.2 File → Save As → 選擇 BMP 格式

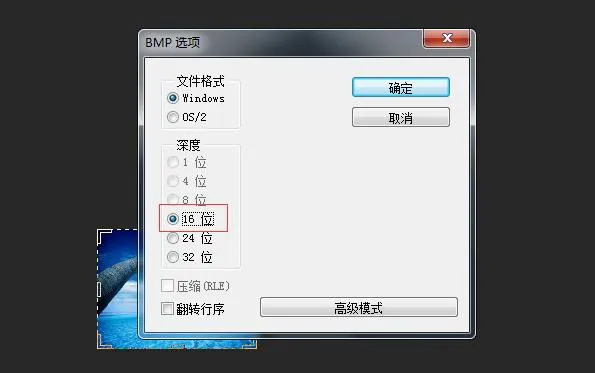

2.3 點擊儲存，如下圖選擇正確色深：
<
選擇符合機型的色深 → 確定。影像製作完成。
3. 標題標誌、快速撥號圖示、DSS按鍵圖示皆適用相同製作方式。
4. 如何建立 etc.tar.gz 封包
使用 7-Zip 工具（範例：ICON_SERVICE.bmp）

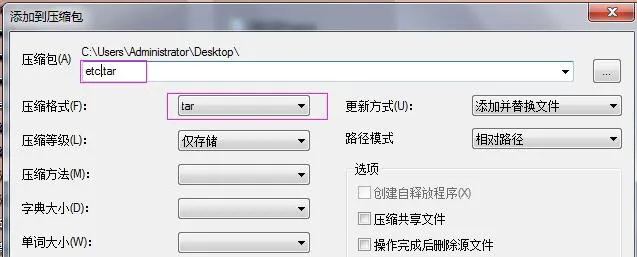

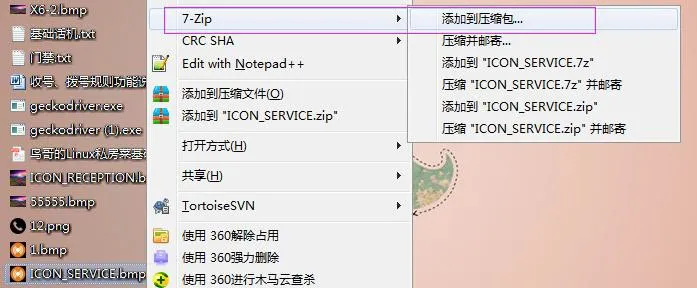

1) 檔案按右鍵 → 7-Zip → Add to archive → Archive format: tar → OK → 產生 etc.tar

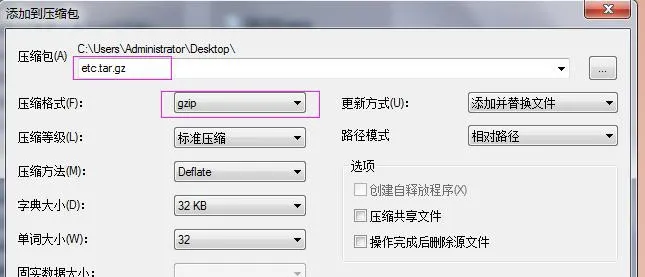

2) etc.tar 按右鍵 → 7-Zip → Add to archive → Archive format: gzip → OK → 產生 etc.tar.gz

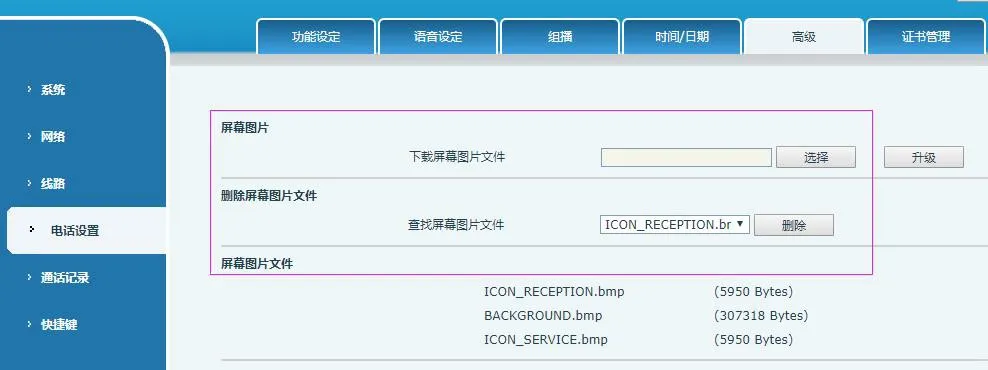

BX3S/BX4/BH5 桌布升級
H5 支援桌布、標題標誌與待機快速撥號圖示升級。
登入話機網頁介面 → Phone Settings → Advanced → Screen Images。在此上傳 .bmp 或 etc.tar.gz 檔案。
<
升級完成後，可在此頁面預覽及刪除影像。

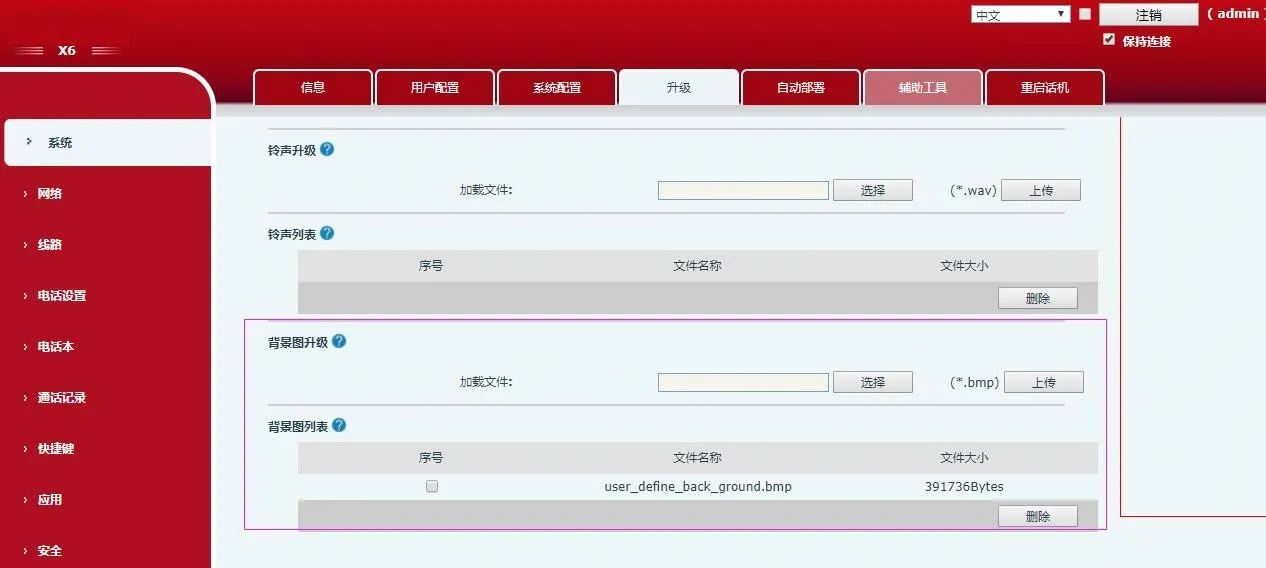

BX5S/BX6/BX7/BX7C/GP210/GP210i 桌布升級
登入話機網頁介面 → System → Upgrade → Wallpaper Upgrade
<
升級完成後，可在此頁面預覽及刪除桌布。
BX4U/BX5U/BX6U/BX5S/BX6/BX7/BX7C/GP210/GP210i DSS按鍵圖示升級（兩種方式）
1) 直接升級（.png）

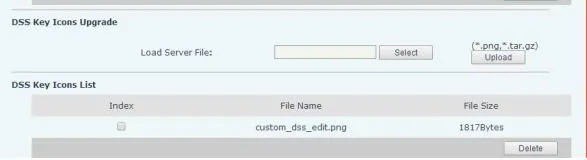

網頁介面：System → Upgrade → DSSkey Icons Upgrade。上傳自訂圖示（需遵循表4命名規則）。升級後圖示會顯示於DSS按鍵圖示清單。
2) 批次升級（.tar.gz）
大量圖示升級可使用 .tar.gz 封包（支援自訂檔名）。
① Linux 打包指令：tar –zcvf etc.tar.gz xxx.png xxx1.png
② Windows 打包（7-Zip）：
- 選取檔案 → 按右鍵 → 7-Zip → Add to archive → tar → OK（建立 etc.tar）
- etc.tar 按右鍵 → 7-Zip → Add to archive → gzip → OK（建立 etc.tar.gz）

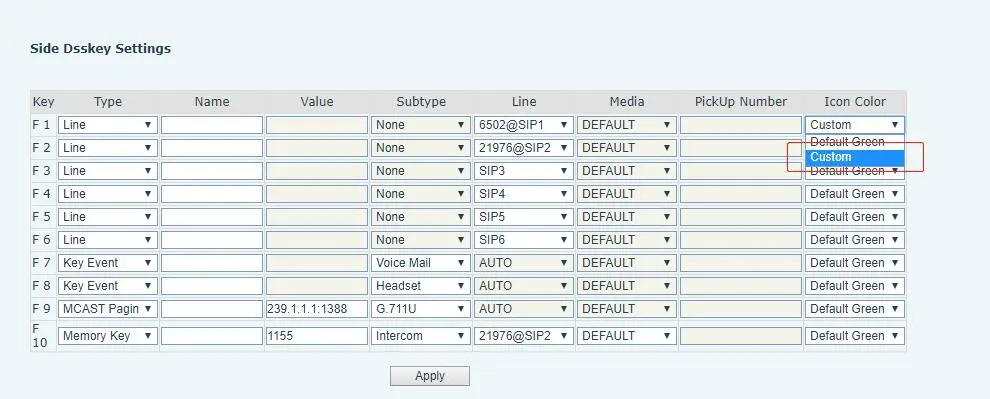

升級完成後，於網頁介面選擇自訂DSS按鍵圖示即可。
BX34 系列自動配置（桌布、標題標誌；H5 支援快速撥號圖示）
於設定檔
| Auto | Etc | Url | : ftp://1:1@172.16.6.62/BACKGROUND.bmp |
| Auto | Etc | Url | : ftp://1:1@172.16.6.62/TITLE_LOGO.bmp |
| Auto | Etc | Url | : ftp://1:1@172.16.6.62/etc.tar.gz |

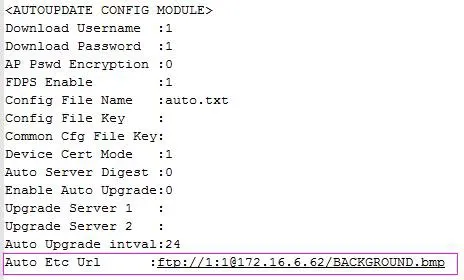

設定範例（BACKGROUND.bmp）：
BX4U/BX5U/BX6U/BX5S/BX6/BX7/BX7C/GP210/GP210i 桌布與DSS按鍵圖示適用相同自動配置方式（不支援標題標誌）。檔名可自訂。
範例（BX6）：
Auto Etc Url : ftp://1:1@172.16.6.62/X6.bmp
Auto Etc Url : ftp://1:1@172.16.6.62/etc.tar.gz
