本指南說明如何使用音頻輸出/線路輸出和具有完整接線和Web UI設置的繼電器觸發模式來控制工業SIP對講機上的外部放大器音頻輸出。
工業設備連接外接功放後，可依據實際使用情境控制音訊是否輸出至功放。 一般通話時，功放應關閉，僅使用內建揚聲器；廣播或緊急播報時，必須啟動功放。 本文檔針對不同設備型號介紹兩種控制方式。
BHP‑SOS10、BHP‑SOS10V、BHP‑SOS10D、BHP‑SOS11V、BHP‑SOS11V2、BHP‑SOS16、BHP‑SOS16V、BK‑ROIP‑PA2、BK‑ROIP‑PA2S、BK‑ROIP‑PA3、BHP‑SOS12。
① 一台適用設備（以BHP‑SOS16V為例）、PoE交換器（或直流電源）、一台功放、一個揚聲器。將功放與設備連接，揚聲器與功放連接，設備與交換器連接。
② 一台除錯電腦，連接至同一交換器，確保網路互通。

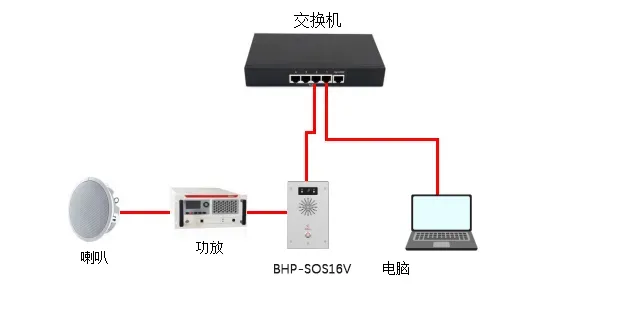

將BHP‑SOS16V與電腦接入同一交換器，連接方式如圖1所示。
圖1 設備與電腦連接示意圖
功放輸出可透過啟用音訊輸出介面控制，或透過繼電器切換功放電源控制。下文將詳細說明兩種方式。
適用型號：BHP‑SOS10系列、BHP‑SOS11系列、BHP‑SOS16系列、BK‑ROIP‑PA2、PA2S、PA3。
注意：BK‑ROIP‑PA2/PA2S使用耳機介面；PA3使用線路輸出介面。i10/i11系列需客製2針MX1.25接線。

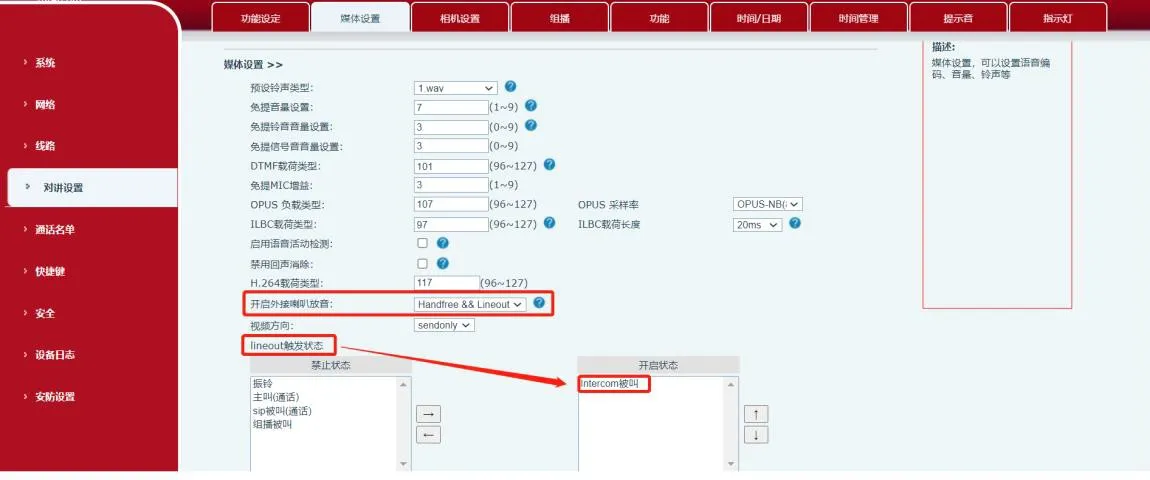

網頁管理介面設定：
(1) 登入網頁管理介面（預設使用者名稱/密碼：admin）。
(2) 進入對講設定 → 媒體設定 → 媒體設定。
將啟用外接揚聲器設定為免持&&線路輸出。
將線路輸出觸發狀態設定為對講被叫。
參數說明：
免持&&線路輸出：同時啟用免持與線路輸出音訊。
線路輸出觸發狀態：
響鈴：來電響鈴時觸發
主叫（通話中）：撥打電話時觸發
SIP被叫（通話中）：接收SIP來電時觸發
群播被叫：接收群播訊號時觸發
對講被叫：接收對講呼叫時觸發
圖2 音訊輸出控制示意圖
適用所有列出型號，包含BHP‑SOS12。 (1) 輸出埠規格
| 型號 | BHP‑SOS12 | BHP‑SOS16/16V | BHP‑SOS10/11V/PA2 | BK‑ROIP‑PA2S |
| 輸出埠 | 2 | 2 | 1 | 1 |
| 額定參數 | DC 30V/1A AC 30V/1A | DC 30V/2A AC 125V/0.5A | DC 30V/1A AC 125V/0.5A | DC 30V/1A AC 125V/0.5A |
(2) 功放接線（乾接點範例）

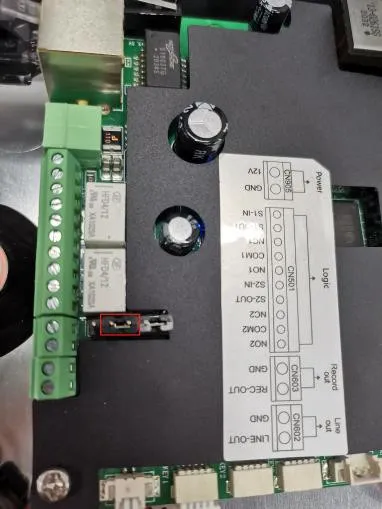

① BHP‑SOS16V外接供電模式：短接JP1接腳2‑3，接腳1、4懸空，如圖3所示。
圖3 跳線連接示意圖

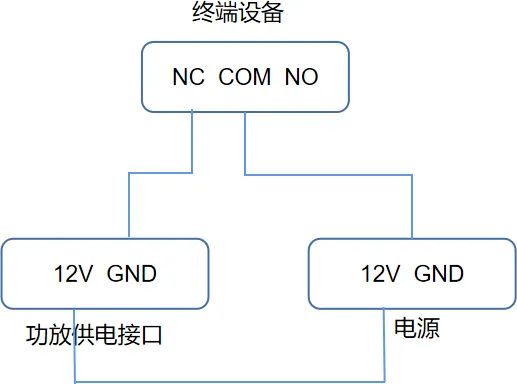

② 電源接線：
- 電源正極 → 功放正極
- 電源負極 → 設備公共端(COM)
- 功放負極 → 設備常閉端(NC)
圖4 功放接線示意圖

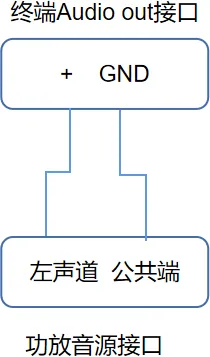

③ 音訊接線：
- 功放左聲道 → 設備音訊輸出正極
- 功放接地端 → 設備接地端
圖5 音訊輸入接線示意圖
(3) 輸出埠設定

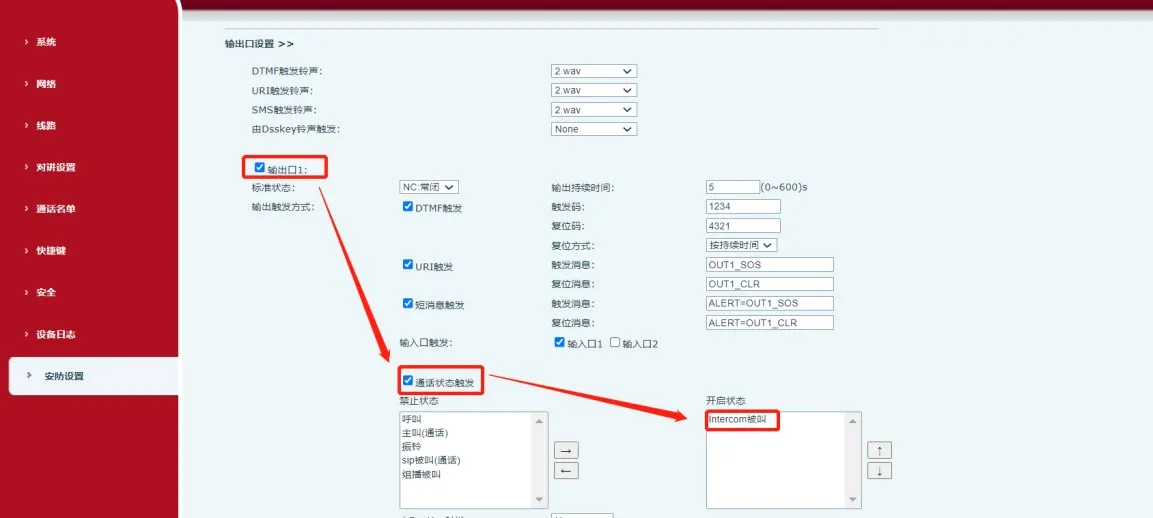

① 進入安全設定 → 輸出埠設定。
② 勾選輸出埠1（或2）。
③ 勾選通話狀態觸發，並啟用對講被叫。
圖6 輸出埠設定示意圖
當設備接收到對講被叫事件時，公共端(COM)與常閉端(NC)閉合，功放啟動。
