在某些應用環境中,對講機的內建揚聲器可能無法提供足夠的音量。在這種情況下,可以添加外部擴大機或主動式喇叭。由於接線點因型號而異,本指南說明如何將不同對講設備連接到外部擴大機或主動式喇叭。
Bi12, BHP-S0S16, BHP-S0S16V, BK-DAB-PA2, BK-DAB-PA2S, BK-DAB-PA3, BHP-SOS10, BHP-SOS10V, BHP-SOS10SD, BHP-SOS11V, BHP-SOS11V2
1. 一台 Becke 對講設備(本文件以 BHP-S0S16V 為例)、一台 PoE 交換器或 DC 電源供應器,以及一個主動式喇叭。將設備連接到交換器。
2. 一台用於設定與測試的電腦。將電腦連接到同一台交換器,並確保電腦與設備之間可以透過網路通訊。

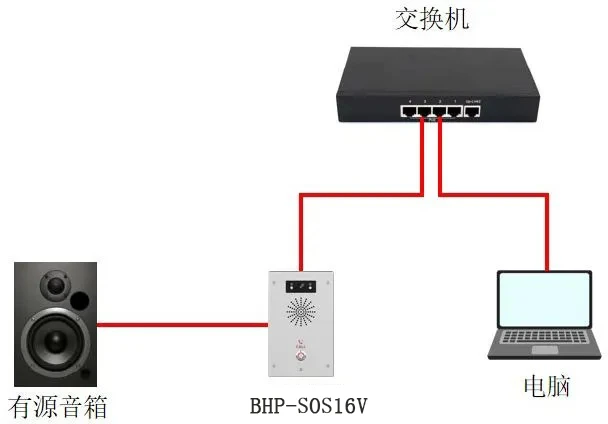

將 BHP-S0S16V 連接到交換器,並將電腦連接到同一台交換器。確保電腦與設備之間的網路是可連通的。典型的連接範例如圖 1 所示。

圖 1. 設備與電腦連接圖
不同對講機型號使用不同的外部主動式喇叭接線點。以下各節說明每個型號群組的連接方法。

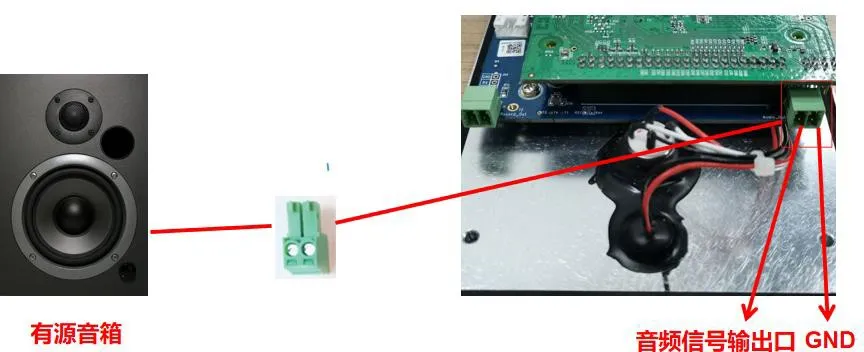

對於 Bi12,請使用 Audio_out 介面連接主動式喇叭,如圖 2 所示。左側的端子是音訊訊號輸出,應透過端子台連接到主動式喇叭的音訊輸入線。右側的端子是 GND,應連接到主動式喇叭的公共接地端子。

圖 2. Bi12 連接至主動式喇叭

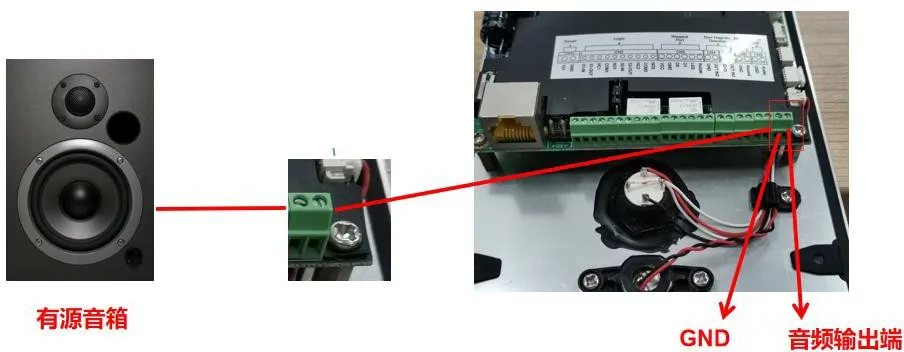

對於 BHP-S0S16V,請使用 Line out 介面連接主動式喇叭,如圖 3 所示。右側的端子是音訊輸出,應連接到主動式喇叭的音訊輸入線。左側的端子是 GND,應連接到主動式喇叭的公共接地端子。

圖 3. BHP-S0S16V 主動式喇叭接線參考

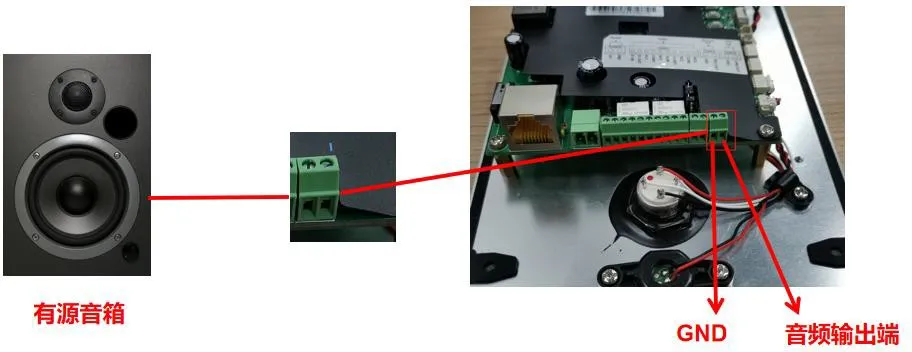

額外的 BHP-S0S16V 接線參考如圖 4 所示。

圖 4. BHP-S0S16V 主動式喇叭額外接線參考

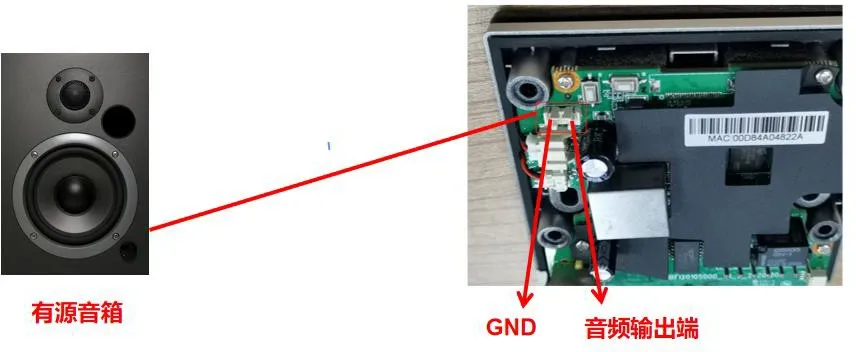

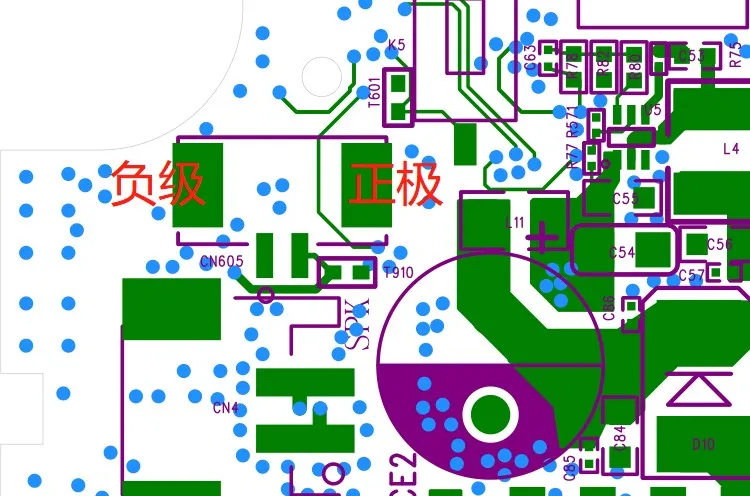

對於 BHP-SOS10、BHP-SOS10V、BHP-SOS10SD、BHP-SOS11V 與 BHP-SOS11V2 系列,主動式喇叭的接線位置如圖 5 所示。此處以 i10SV 為例。右側的端子是音訊輸出,應連接到主動式喇叭的音訊輸入線。左側的端子是 GND,應連接到主動式喇叭的公共接地端子。圖 6 也可作為近距離接線參考。

圖 5. i10SV 連接至主動式喇叭

圖 6. BHP-SOS10V 音訊輸出埠近距離檢視

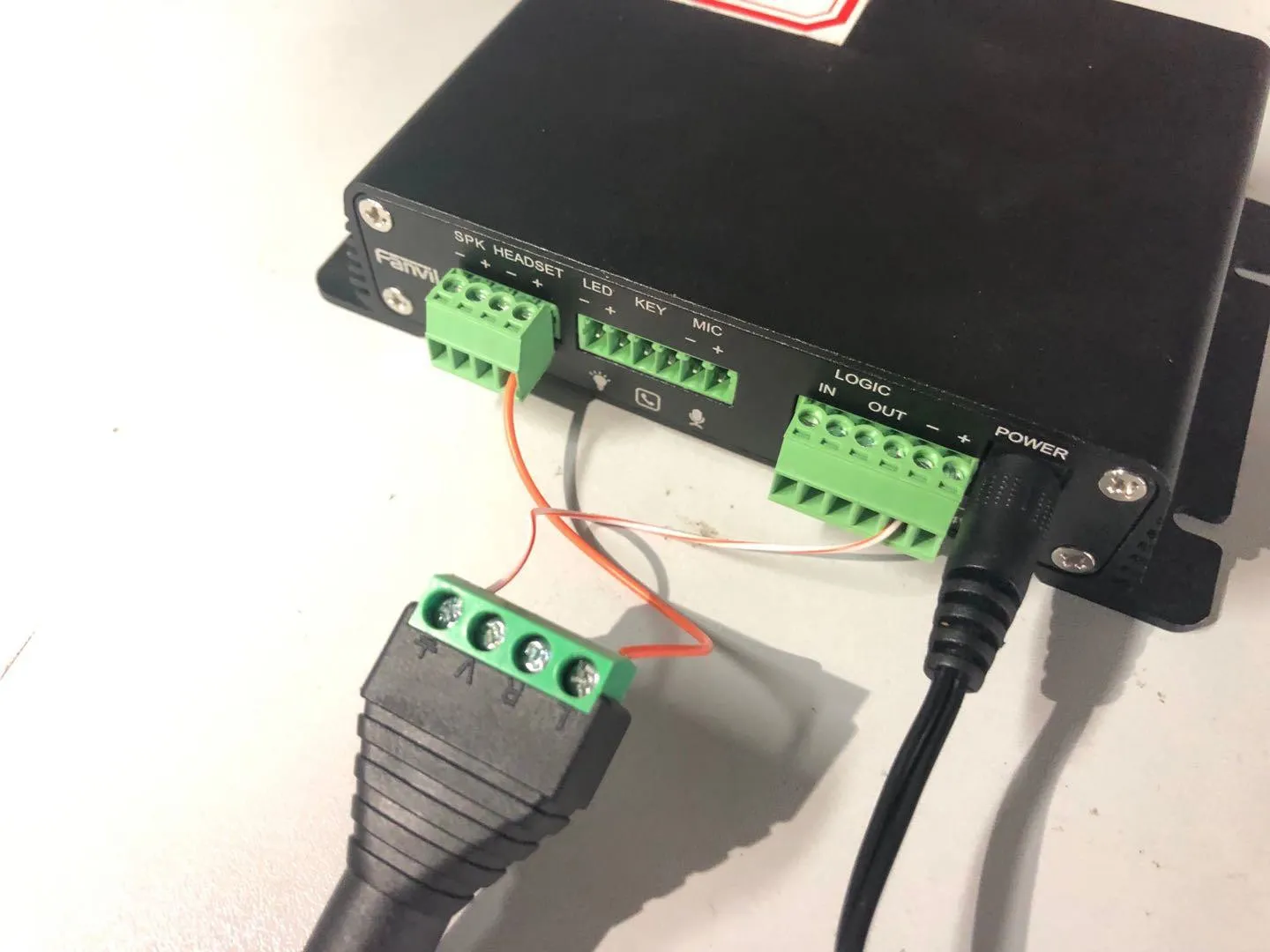

對於 BK-DAB-PA2,主動式喇叭的接線位置如圖 7 所示。HEADSET 介面用作喇叭音訊訊號輸出。
HEADSET 輸出為差動式。如果連接的設備使用差動輸入,請連接 HEADSET+、HEADSET- 和電源 GND (POWER-)。如果連接的設備使用單端輸入,請連接 HEADSET+ 和電源 GND (POWER-)。

圖 7. BK-DAB-PA2 連接至主動式喇叭

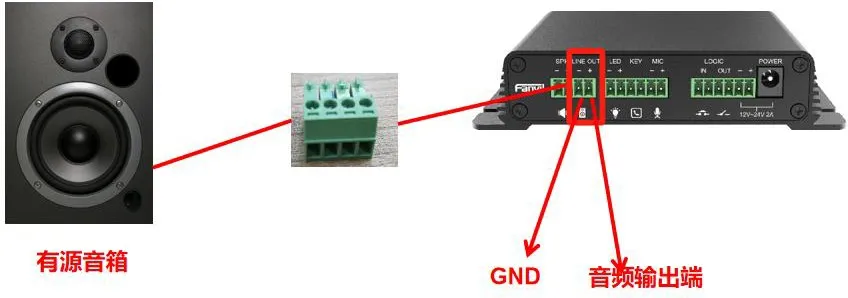

對於 BK-DAB-PA2S,請使用 Line out 介面連接主動式喇叭,如圖 8 所示。右側的端子是音訊訊號輸出,應透過端子台連接到主動式喇叭的音訊輸入線。左側的端子是 GND,應連接到主動式喇叭的公共接地端子。

圖 8. BK-DAB-PA2S 連接至主動式喇叭

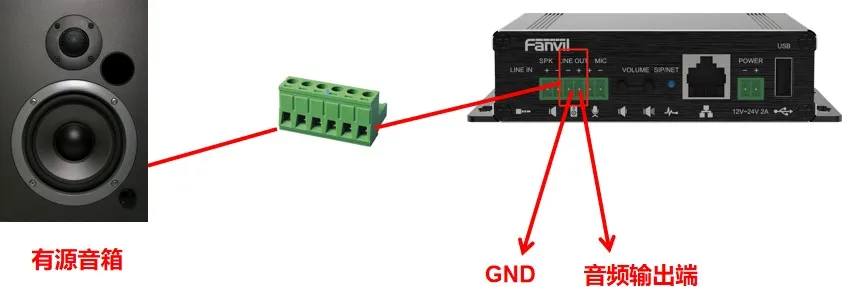

對於 BK-DAB-PA3,請使用 Line out 介面連接主動式喇叭,如圖 9 所示。音訊訊號輸出應透過端子台連接到主動式喇叭的音訊輸入線,而 GND 應連接到主動式喇叭的公共接地端子。

圖 9. BK-DAB-PA3 連接至主動式喇叭
