瞭解如何將電動鎖連接到Bi20S和Bi30室內權限改造裝置，包括JP1跳線設置、內部或外部電源模式、鎖接線和基於網絡的測試。
本手冊說明如何將電子鎖接線至 Bi20S 與 Bi30 室內門禁主機。正確接線方式須依照電子鎖的啟動電流與供電規格決定。
若電子鎖啟動電流低於 12V/500mA，門禁主機可直接供電，此為內部電源模式。若電子鎖啟動電流高於 12V/500mA，門禁主機僅作為繼電器觸發使用，電子鎖須獨立外接電源，此為外部電源模式。
兩種模式透過調整JP1 跳線切換。請依照下列步驟選擇對應模式，並完成安全接線。
Bi20S、Bi30
1. 一台 Bi20S 室內門禁主機、一把電子鎖、電子鎖專用電源變壓器、一台 PoE 交換器（或直流電源供應器）。
2. 確認電子鎖所需供電模式，並完成室內機JP1跳線設定。
3. 一台用於設定與測試的電腦，需與門禁設備連接至同一區域網路。

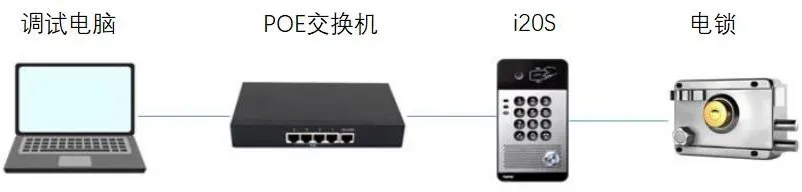

將門禁主機連接至交換器，電腦同時接入同一台交換器，使裝置互相連線通訊，如圖 1 所示。
圖 1
電子鎖接線前，先拆開門禁主機外殼，依照電子鎖規格調整JP1 跳線，再進行對應接線作業。
使用螺絲起子卸下機殼螺絲，打開外蓋。
依照電子鎖規格調整JP1 跳線位置。
電子鎖啟動電流低於 12V/500mA 時，室內機可直接供電，即為內部電源模式。
電子鎖啟動電流高於 12V/500mA 時，室內機僅作為乾接點輸出，電子鎖必須外接獨立電源，即為外部電源模式。

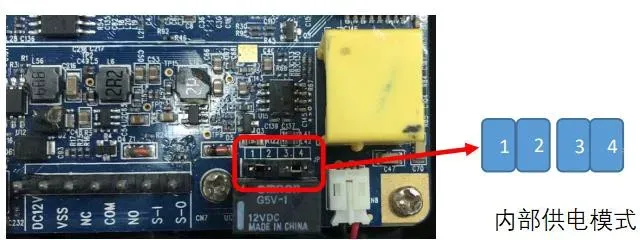

內部電源模式 JP1 設定

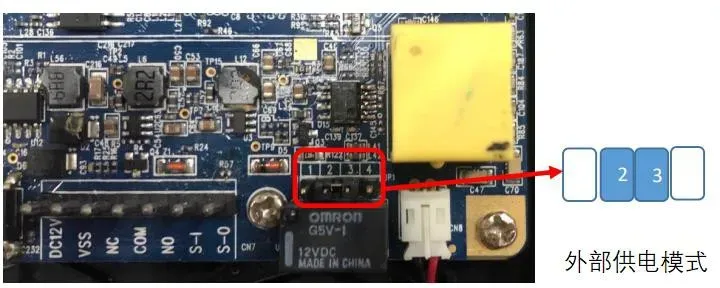

外部電源模式 JP1 設定

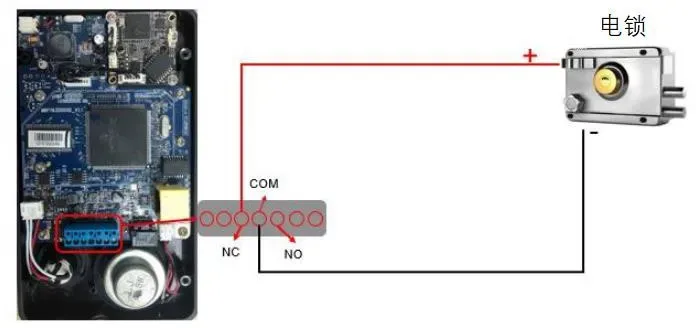

內部電源接線
注意：請確認電子鎖為斷電上鎖（Fail-safe）或通電上鎖（Fail-secure），兩種鎖具正極接線方式不同。斷電上鎖鎖具，正極接NC 常閉；通電上鎖鎖具，正極接NO 常開。
警告：內部電源模式下，請勿同時外接電源至電子鎖，避免設備燒毀損壞。

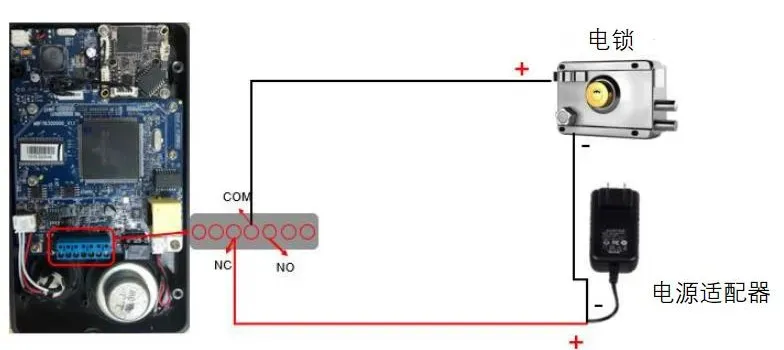

外部電源接線
備註 1：依照鎖具類型選擇NC 常閉或NO 常開接線。
備註 2：門禁繼電器輸出上限：直流 30V/1A、交流 125V/0.5A。
1. 若使用外部電源模式，請先開啟電子鎖外接電源。
2. 於設定電腦開啟瀏覽器，輸入門禁設備 IP 位址。

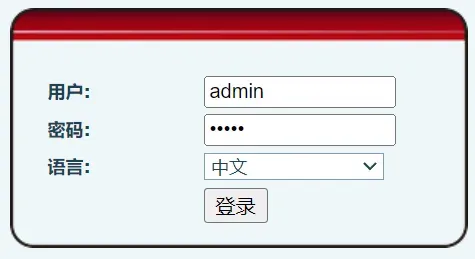

3. 輸入登入帳密，預設使用者名稱：admin，預設密碼：admin。

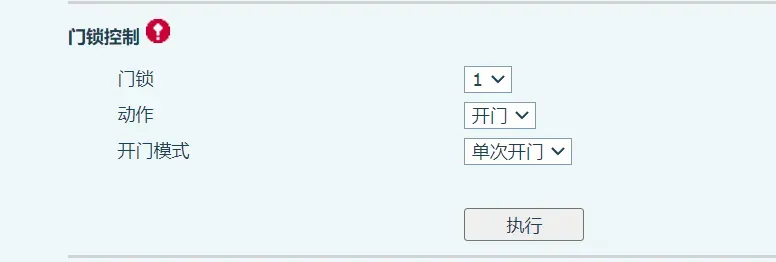

4. 進入門鎖設定 > 門鎖控制，點擊執行測試門鎖作動是否正常。
