BK-DAB-PA2S SIP閘道器可與攝影機配合使用,以支援視訊通話和其他視覺通訊功能。根據安裝方式的不同,攝影機可以以本地模式或外部模式連接。本文說明如何完成這兩種選項的硬體連接和網頁設定。
BK-DAB-PA2S SIP閘道器
① 一台BK-DAB-PA2S SIP閘道器、一台PoE交換器(或DC電源)以及一台海康威視攝影機。將設備連接到同一台交換器。
② 一台設定用PC連接到同一台交換器,確保PC與設備之間的網路通訊。
③ 一個連接到終端的BK-DAB-PA2S-KIT。

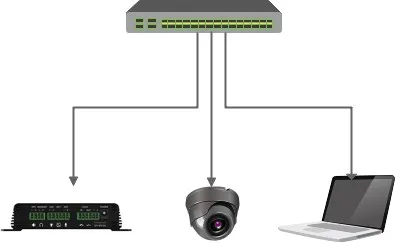

將設備連接到交換器,並將PC連接到同一台交換器,以便PC和設備可以通過同一網路進行通訊。請參閱圖1。
圖1
將BK-DAB-PA2S-KIT連接到設備

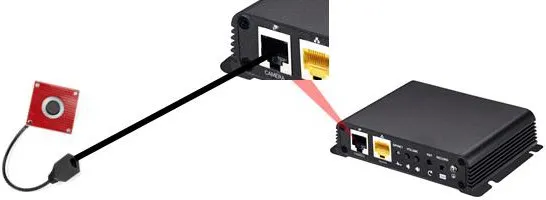

使用乙太網路線將BK-DAB-PA2S-KIT連接到PA2 SIP閘道器的CAMERA連接埠,如圖2所示。
圖2
將攝影機設置為本地模式
① 取得設備IP位址後,登入網頁介面並前往對講機設定 - 視訊設定。將攝影機連接類型變更為本地。設備將自動重新啟動。

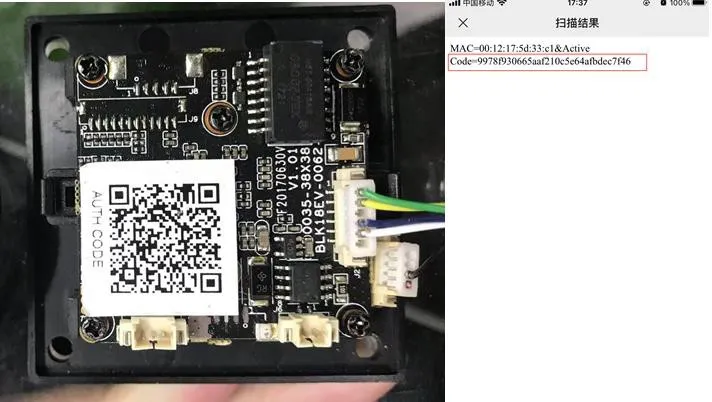

② BK-DAB-PA2S SIP閘道器的背面有一個QR碼。使用微信掃描以獲取驗證碼,如圖3所示。

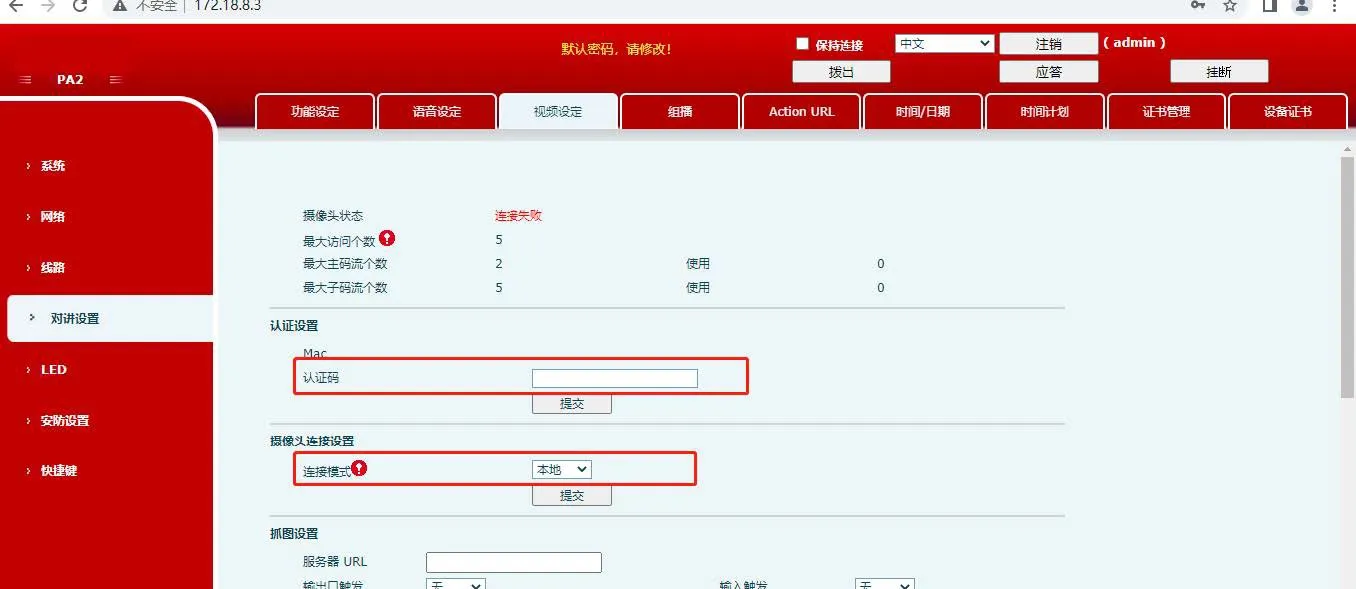

③ 在對講機設定 - 視訊設定頁面中,於驗證設定下輸入驗證碼。設定範例請參閱圖4。
圖3
圖4
① 取得設備IP位址後,登入網頁介面並開啟對講機設定 - 視訊設定。將攝影機連接類型變更為外部。設備將自動重新啟動。

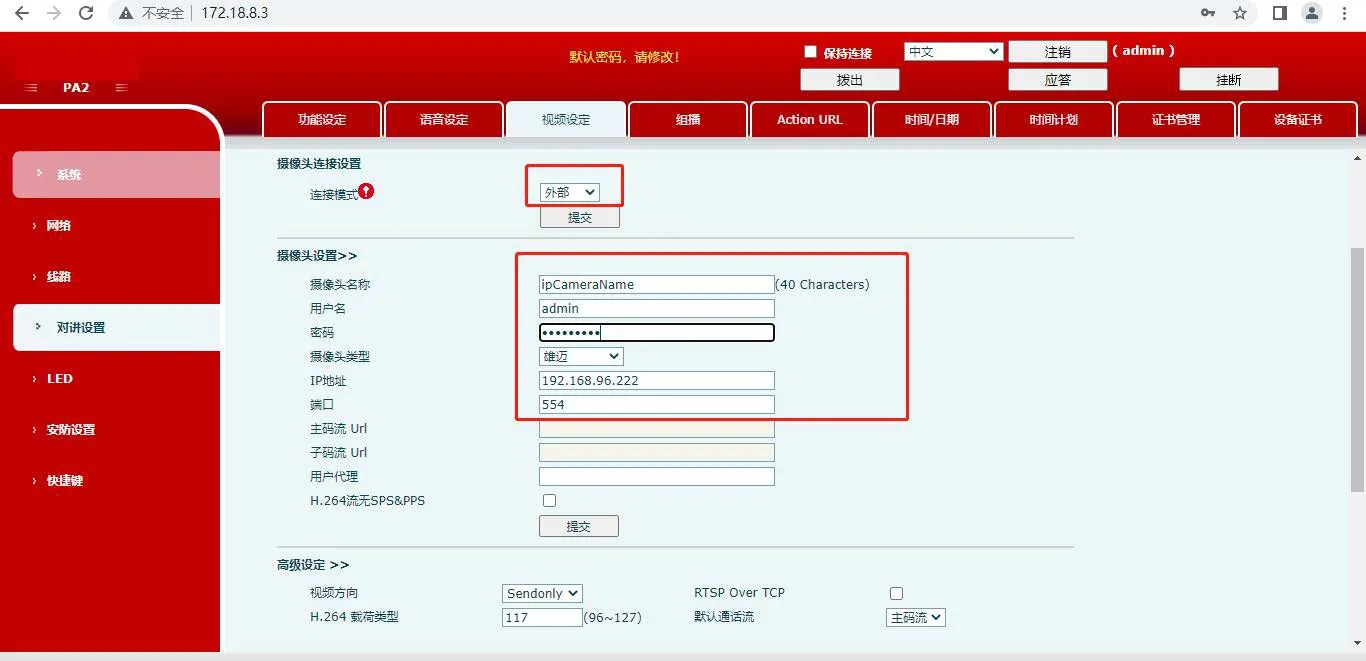

② 重新啟動後,返回對講機設定 - 視訊設定並輸入外部攝影機的詳細資訊,包括IP位址、使用者名稱、密碼、連接埠號碼和攝影機品牌。
設定範例如圖5所示。
