使用設備時,需先取得設備的IP位址。可參考本文檔所述方法查詢設備IP位址。
BHP-SOS10 / BHP-SOS10V / BHP-SOS10D
① 一台BHP-SOS10/BHP-SOS10V/BHP-SOS10D設備、一台PoE交換機(或DC電源)。將設備連接至交換機。
② 一台調試電腦連接至同一台交換機,確保電腦與設備之間網路連通。

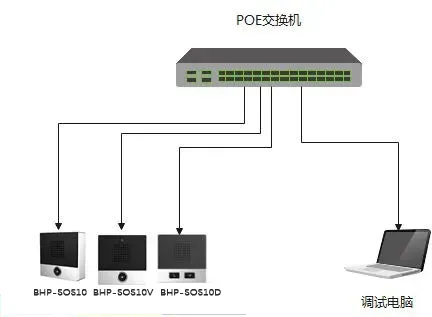

將BHP-SOS10/BHP-SOS10V/BHP-SOS10D連接至交換機,電腦亦連接至該交換機,確保電腦與設備之間網路通訊正常。連接圖如圖1所示。
圖1
當設備IP位址為動態取得或已遺忘時,可透過兩種方式查詢:語音播報或IP掃描工具。以下為兩種方法的詳細介紹。
設備可透過DSS按鍵播報查詢IP位址。使用語音播報查詢IP位址的步驟如下:
① 設備連接:依照圖1將BHP-SOS10/BHP-SOS10V/BHP-SOS10D的WAN埠連接至PoE交換機。等待設備啟動並進入待機狀態(上電後30秒)。
② 網路環境可動態取得IP時:長按圖2所示按鍵約5秒,聽到提示音後快速按一次該按鍵,設備將自動播報目前IP位址。
③ 網路環境無法動態取得IP時:長按圖2所示按鍵約5秒,聽到提示音後快速按三次該按鍵,設備將切換網路模式。切換完成後,設備自動播報目前IP位址。
圖2
除設備內建語音播報外,也可使用IP掃描工具查詢設備IP。以下為IP位址掃描工具的使用方法:
① 造訪官方網站(fanvil.com),下載IP位址掃描工具並安裝至電腦。

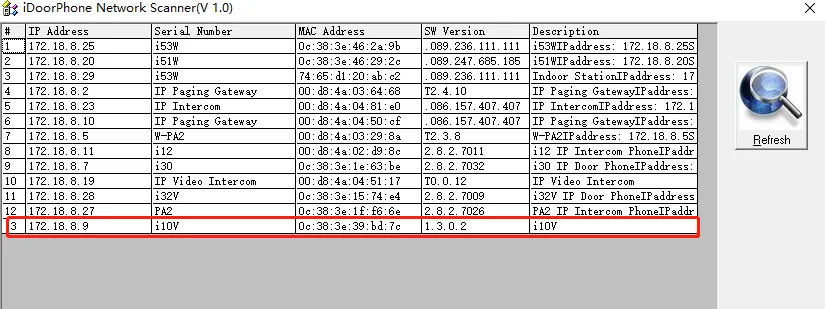

② 將電腦IP位址設定為與設備同一網段。點擊重新整理,即可偵測同一區域網路網段內的所有工業設備,並顯示對應的機型與IP位址,如圖3所示。
圖3
