22區是一種危險場所分類，適用於正常操作下不太可能出現可燃性粉塵雲形式之爆炸性氣體環境，但萬一發生也僅會短暫存在的場所。簡單來說，22區是可燃性粉塵危險場所分類中發生頻率最低的等級。該區域仍屬危險場所，但其危險程度低於20區與21區，因為爆炸性粉塵雲的預期出現頻率更低、持續時間更短。

此定義相當重要，因為許多工廠會處理粉體、顆粒、纖維與微細粒狀物料，這類物質在特定條件下會形成粉塵雲。即便粉塵洩漏並不頻繁，風險也不會消失。輕微洩漏、堆積粉塵受擾動、輸送過程中的短暫釋放、密封不良或臨程異常，都可能產生可燃燒性粉塵雲。因此，22區分類在食品加工、飼料生產、木工、製藥、化工、資源回收、物料搬運及其他散裝固體產業中仍極具實務意義。

22區常被誤解，因為它聽起來像是「低風險區域」。事實上，它屬於規範化的危險分類，仍需選用合適的設備、執行正確的安裝作業，並清楚瞭解現場實際存在的粉塵特性。多塵環境並不等同22區，22區區域也並非一般工業設備可直接安全使用的場所。分類必須與粉塵釋放頻率、粉塵特性、堆積層狀況、通風條件與點火風險相掛鉤。

何謂22區粉塵危險場所？

22區粉塵危險場所指正常操作下不太可能出現可燃性粉塵雲，且即便出現也僅短暫存在的場所。此定義用語精確，需仔細解讀：粉塵必須具可燃性、可懸浮於空氣中、釋放情境需具合理性，且爆炸性環境的預期持續時間必須短暫，而非正常操作下持續或間歇性存在。

這代表22區通常適用於主要粉塵釋放點外圍區域，而非釋放點本身。例如，粉體輸送機的主要出料口可能屬21區，而較遠的周邊區域雖不會預期出現粉塵，但因洩漏或擾動可能短暫產生粉塵，則可歸為22區。同理，集塵機內部可能為20區，鄰近設備介面為21區，具良好集塵與清潔管理的外圍作業區則可歸為22區。

因此22區在實際廠房設計中扮演重要角色，讓工程師能界定可燃性粉塵危害的低風險邊界，同時仍要求適當的防護措施。它並非泛指「髒亂區域」，而是用於標示正常運轉下雖不預期出現，但有可能短暫形成爆炸性粉塵雲的場所。

22區與20區、21區之差異

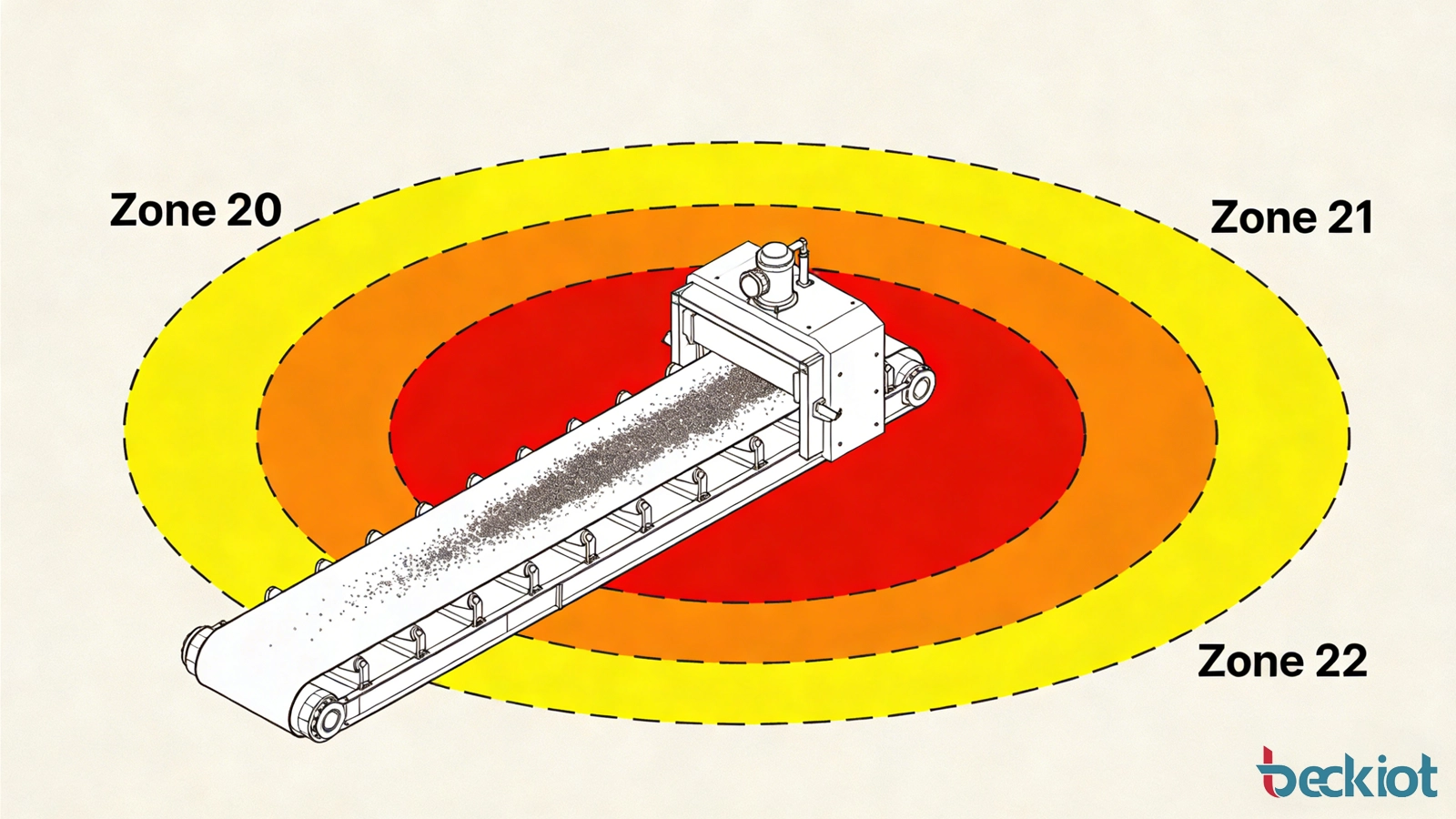

理解22區最簡單的方式是與其他粉塵區域對比：20區適用於爆炸性粉塵環境持續、長時間或頻繁存在的場所；21區適用於正常操作下偶爾可能出現的場所；22區則適用於正常操作下不太可能出現，但若發生也僅短暫存在的場所。

這也是同一廠區可同時劃設三種粉塵區域的原因。筒倉、過濾器與密閉製程容器內部，風險等級可歸為20區；充填站、輸送點與正常操作下預期會釋放粉塵的設備開口處，可歸為21區；洩露屬異常狀況、範圍有限或可快速擴散的周邊空間，則可歸為22區。

實務上的影響是，不同區域對設備的要求各不相同。但22區發生機率較低，並不代表可忽略防護。粉塵堆積層、靜電效應、表面過熱、維護不良或短暫釋放狀況，仍可能構成實質點火風險。

規範22區之相關標準

粉塵危險場所分類的國際框架以IEC 60079系列標準為核心。IEC 60079-10-2規範爆炸性粉塵環境之場所分類，是判定場所應歸為20區、21區或22區的主要依據。IEC 60079-0訂定防爆設備之一般要求，包含標示與基礎構造原則；IEC 60079-31則規範爆炸性粉塵環境中透過外殼「t」保護之設備防點火要求。設備安裝設計與選用之重要文件為IEC 60079-14，檢查與維護則規範於IEC 60079-17。

在歐洲，ATEX框架同樣重要。1999/92/EC指令訂定危險場所之作業場所分類定義，正式將22區定義為正常操作下不太可能出現可燃性粉塵雲形式之爆炸性環境，但若發生僅短暫存在的場所。該指令同時指出，可燃性粉塵之堆積層、沉澱物與堆積塊均須視為可能形成爆炸性環境之來源。2014/34/EU指令規範適用於潛在爆炸性環境之設備與保護系統，並支撐歐盟市場產品之符合性框架。

此類標準與指令不應視為孤立參考文件，場所分類、設備驗證、安裝設計與持續檢查彼此相互關聯。一項正確的22區專案必須整合所有規範要求執行。

實際廠房中之22區評估方式

實務上，22區分類需透過場所分類評估報告判定，而非主觀臆測。工程師會檢視可燃性粉塵特性、製程配置、處理物料量、粉塵釋放來源、釋放頻率與持續時間、氣流分布、集塵效率與清潔管理狀況，同時評估粉塵沉澱物是否會堆積，並因振動、清潔、機械動作或偶然氣流而再次懸浮。

通風與密閉設計在22區評估中尤為重要。具高效局部集塵之密閉式輸送系統，可將危險範圍縮小至較小的周邊區域；同樣，清潔管理與粉塵控管完善的廠房，可避免大面積堆積並縮減危險粉塵雲的合理規模。即便如此，分類不可過度樂觀，工程師必須考量實際運轉狀況，而非僅依理想設計意圖。

這也是22區常出現在製程外圍區域的原因之一。粉塵釋放頻率低、粉塵雲持續時間短，但若該情境確實可能發生且粉塵具可燃性，仍須劃設為危險場所。

22區之防護等級與防爆標示

選用22區設備時，最常見的錯誤是只關注產品是否「防塵」。22區設備選用不僅需具備一般防護等級，更須適用於可燃性粉塵爆炸性環境，也就是工程師須檢視完整防爆標示、設備保護等級、粉塵群組、最高表面溫度、驗證依據與安裝條件。

1. 設備保護等級與ATEX類別

22區在IEC規範中通常對應Dc設備保護等級，在ATEX應用中則實務上對應3D類設備。必要時可使用更高等級防護設備，但重點在於選用產品必須符合分類評估中界定的實際區域與粉塵危害。

2. 外殼式防護「t」

許多粉塵環境用電氣設備最常見的防護方式為Ex t，22區設備則常標示Ex tc。該方式規範於IEC 60079-31，基於外殼完整性與表面溫度限制，避免設備外部之可燃性粉塵被點燃，廣泛用於工業電話、揚聲器、警示燈、接線盒、照明設備、操控台、攝影機外殼等適用於可燃性粉塵場所之產品。

3. 粉塵群組IIIA、IIIB與IIIC

粉塵環境用設備歸屬於第III類群組：IIIA為可燃性纖維飛散物、IIIB為非導電性粉塵、IIIC為導電性粉塵。此區分相當重要，因為導電性粉塵對外殼設計與防護完整性要求更高。通過IIIC群組驗證之設備，在其餘標示與溫度限制合適的前提下，通常可適用於要求較低的IIIA與IIIB粉塵群組。

4. 最高表面溫度

針對可燃性粉塵危害，表面溫度控管至關重要。22區設備標示可能規範最高表面溫度，如T85°C、T100°C或T120°C。選用之溫度限制必須低於現場實際粉塵之點火特性，並同時考量懸浮粉塵雲與外殼表面粉塵堆積層，保留工程安全裕度。

5. IP防護等級與外殼完整性

IP等級在22區中仍具意義，因為外殼抗粉塵侵入能力是維持防護完整性的一環。IEC 60529訂定IP編碼系統，規範外殼對固體與液體侵入之防護等級。但IP編碼僅為評估項目的一部分，高IP等級並不自動代表設備適用於爆炸性粉塵環境。22區符合性除環境密封要求外，尚須具備對應防爆防護方式與驗證依據。

22區粉塵應用之典型標示範例如下：

Ex tc IIIC T120°C Dc

• Ex：代表防爆設備。

• tc：代表適用於22區之外殼式粉塵防護方式。

• IIIC：代表適用於導電性粉塵，為第III類粉塵中要求最高之群組。

• T120°C：標示最高允許表面溫度。

• Dc：代表通常對應22區之設備保護等級。

為何IP等級不等同於防爆等級

採購時最常見的錯誤之一，是假設IP65或IP66產品可直接用於22區。此觀點並不正確，IP編碼主要顯示標準測試條件下對固體顆粒與液體侵入之防護程度，其本身無法證明在可燃性粉塵環境中的點火控管能力。

防爆防護探討的是另一項課題：設備在潛在爆炸性環境中運轉時，是否不會成為有效點火源。這需要考量熱行為、外殼設計、材質選用、故障耐受度、粉塵侵入性能、標示、測試與驗證。簡言之，IP等級對應環境防護，防爆等級對應爆炸安全。22區產品通常兩者皆需具備，但彼此無法相互取代。

22區設備之典型應用

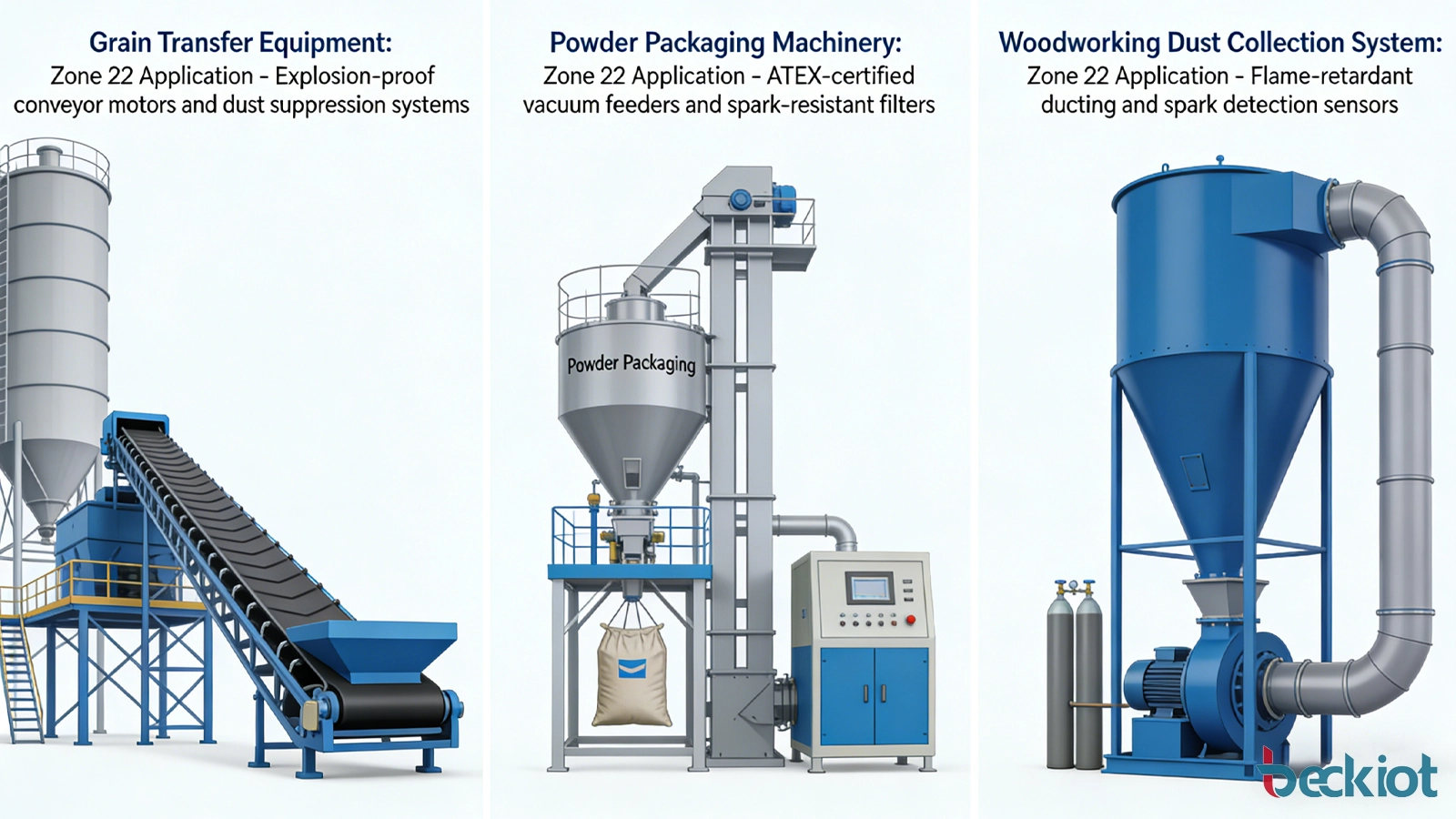

22區設備廣泛用於可燃性粉塵製程周邊區域，該區域粉塵雲發生機率有限但仍具合理性，典型應用包含：

1. 食品與穀物廠：麵粉處理、砂糖輸送、飼料生產、穀物定量與粉體包裝線外圍區域。

2. 木工與板材廠：研磨線、鋸屑輸送設備、集塵介面與顆粒處理系統周邊區域。

3. 化工與製藥生產：粉體輸送點、混合機、充填設備與粉塵釋放受控之包裝單元外圍製程區。

4. 散裝物料與資源回收：處理微細可燃性固體之分選機、料倉、定量設備與密閉輸送機外圍區域。

5. 公用設備與廠區服務：安裝於粉塵分類製程區域附近之現場警報裝置、對講機、呼叫站、揚聲器與現場控制產品。

此類場所可使用之設備種類包含工業電話、對講主機、號角揚聲器、警示燈、操作台、接線盒、攝影機外殼、照明器具、現場盤與電線配件，惟須具備對應粉塵環境之分級認證。

廠房配置中常見的22區位置

22區通常出現在製程設備之外圍或周邊區域，而非設備內部。例如具高效集塵之袋包機周邊空間、螺旋輸送機檢查點附近區域、筒倉出料介面附近地板區域，或整體密閉式粉體製程線外之周邊走廊。該區域也可能出現在集塵機出口、輸送溜槽或平時關閉但可能短暫洩露粉塵之維修門附近。

許多廠房的22區分類也高度依賴清潔管理品質。地板、樑架、電線槽與設備頂部之粉塵堆積物不僅是清潔問題，一旦受擾動擴散至空氣中，便可能成為危害來源。因此場所分類無法與維護紀律脫鉤。

22區設備選用與安裝考量

即便區域僅為22區，安裝品質仍相當重要。不合適之電纜固定頭、密封件缺失、引入方式錯誤、外殼損傷、安裝不當或未經授權之改造，都可能破壞認證設備的防護設計。配件與現場配線須符合產品驗證規範與實際使用條件。戶外或高壓清洗環境可能額外要求耐腐蝕、耐候與防水性能，但此類環境要求不得損及防爆防護功能。

工程師亦須確認製程物料之實際可燃性粉塵特性。導電性粉塵、低點火溫度粉塵或厚重粉塵堆積層，都可能改變外觀上看似合格之產品的適用性。設備銘板標示與證書應始終對照場所分類報告檢核，而非僅依外觀或慣用習慣選用。

22區專案之常見錯誤

• 認為22區風險過低，無需使用危險場所專用設備。

• 僅依IP等級選用，未檢視防爆標示與驗證。

• 忽略粉塵堆積層，僅關注可見之懸浮粉塵。

• 未確認正確粉塵群組，特別是可能存在導電性粉塵之場所。

• 使用認證設備，但搭配不相容之電纜引入件或配件。

• 疏於清潔管理，導致沉積粉塵成為二次危害來源。

• 將場所分類視為文件作業，而非依實際製程執行工程判斷。

常見問題

22區等同於一般多塵區域嗎？

否。多塵環境並不自動成為危險場所，22區專指正常操作下不太可能出現可燃性粉塵雲形式之爆炸性環境，但若發生僅短暫存在的場所。

22區之危險程度低於21區嗎？

是。21區適用於正常操作下偶爾可能出現爆炸性粉塵雲的場所，22區則為正常操作下不太可能出現，且即便發生也僅短暫存在。

一般IP等級設備可使用於22區嗎？

不可直接使用。高IP等級有助於環境密封，但其本身無法證明適用於可燃性粉塵爆炸性環境，設備必須具備對應防爆防護方式與驗證。

22區產品常見的標示為何？

常見範例為Ex tc IIIC T120°C Dc，實際標示依防護方式、粉塵群組、溫度要求與產品設計而異。

更高等級之設備可安裝於22區嗎？

可以。必要時可使用更高防護等級之設備；實務上，為標準化或現場需求，適用於更高要求粉塵區域之產品也常用於22區。

22區針對粉塵雲，為何粉塵堆積層仍很重要？

因為沉積粉塵後續可能懸浮形成粉塵雲，同時會隔絕高溫表面並影響點火風險。因此粉塵堆積層、沉澱物與堆積塊在粉塵危險場所評估中仍屬重要項目。

結論

22區是針對正常操作下不太可能出現可燃性粉塵雲形式之爆炸性環境，但在合理洩漏情境下可能短暫發生之場所的危險分類。其規範依據為IEC 60079與ATEX等公認框架，必須透過正確場所分類評估判定，而非主觀假設。正確的設備選用不僅依賴通用防塵外殼，工程師須綜合考量完整防爆標示、粉塵群組、溫度限制、設備保護等級、IP性能、安裝品質與現場實際製程條件。當所有因素一併妥善處理時，22區防護即成為明確且易於管理的工程課題。
