Zone 2 是一種危險場所分類，用於那些在正常操作中不太可能出現由可燃氣體、蒸氣或霧氣構成的爆炸性環境，而如果真的出現，也只會持續短暫時間的場所。與 Zone 0 和 Zone 1 相比，它屬於風險較低的氣體危險場所，但仍需要受控的設備選型、正確的安裝實務以及嚴格的維護。
在實際工程應用中，Zone 2 常見於製程設備、轉運點、通風口、泵浦區域、溶劑處理空間、燃料系統以及其他在例行操作中不預期會發生洩漏，但在異常或非經常性條件下可能出現洩漏的位置。由於爆炸性氣體環境的發生機率與持續時間較低，其防護方式與高風險區域不同，但仍受到國際標準與當地法規的嚴格規範。
什麼是 Zone 2 危險場所？
Zone 2 危險場所是針對氣體、蒸氣或霧氣環境所定義。它不適用於可燃性粉塵危害，粉塵危害分別歸類為 Zone 20、21 和 22。Zone 2 背後的核心概念是頻率與持續時間。在正常操作條件下，該區域預期不會存在爆炸性氣體環境，但如果發生洩漏、擾動或異常製程事件，可燃性混合物可能會短暫存在。
這個定義很重要，因為危險場所分類不僅僅在於現場是否存在可燃物質，還在於它們在空氣中形成可燃環境的頻率、該環境可能持續多久，以及如何選擇設備以避免成為點火源。因此，Zone 2 代表一個受控制但仍然危險的環境，而非一般用途的工業區域。
Zone 2 與 Zone 0 和 Zone 1 的差異
Zone 0 是最高氣體危害等級，爆炸性氣體環境持續存在、長時間存在或頻繁存在。Zone 1 是正常操作中偶爾可能發生爆炸性氣體環境的區域。Zone 2 是氣體區域中嚴重程度最低的，因為正常操作中不太可能出現爆炸性環境，即使出現也只持續短暫時間。
儘管 Zone 2 是最低的氣體區域分類，但絕不應將其視為非危險場所。設備仍然需要適當程度的防爆保護，而關於外殼、電纜入口、連接器、溫度等級、氣體組別以及檢查間隔的決策依然重要。在許多專案中，當人們以為低機率區域可以用普通工業硬體來管理時，就會發生錯誤。這絕非標準的意圖。
如何識別 Zone 2 區域
Zone 2 的分類是透過危險場所評估來確立的，而不是靠猜測或複製其他場址。工程師會評估可燃物質、釋放源、釋放等級、通風條件、現場佈局、擁擠程度以及氣體或蒸氣可能的擴散情況。這個過程決定了危險環境是否可能形成，以及分類範圍應該有多大。
在許多情況下，Zone 2 出現在較高風險區域的周邊，或是在可能發生釋放但不頻繁的設備周圍。典型的例子包括溶劑輸送泵周圍、儲存系統的呼吸閥、裝載滑橇、塗料混合系統、氣體分析儀防護罩、LPG 或 LNG 輔助設備、壓縮機組以及燃料處理系統的部分區域。確切的邊界始終取決於製程和通風條件，因此沒有一個通用的固定距離適用於所有安裝。
規範 Zone 2 危險場所的標準
Zone 2 的設計與設備選型通常由危險場所分類標準、設備結構標準、安裝規則、檢查實務和法律指令共同決定。最廣泛參考的架構是 IEC 60079 系列，通常直接採用或透過區域標準採用。在歐洲，ATEX 法規增加了工作場所與產品的義務。
IEC 60079-10-1：氣體危險場所分類
IEC 60079-10-1 是對可能存在爆炸性氣體環境的場所進行分類的核心標準。它為識別 Zone 0、Zone 1 和 Zone 2 區域以及評估釋放特性和通風提供了正式基礎。當工程師確定某個位置為 Zone 2 時，此分類通常來自於符合該標準或由其衍生的區域等效標準的評估。
IEC 60079-0：Ex 設備的一般要求
IEC 60079-0 規定了用於爆炸性環境的設備的一般要求。它涵蓋了標誌、構造原則、測試基礎以及適用於多種保護概念的核心規則。當您閱讀危險場所產品銘牌時，許多標誌慣例都與此通用架構相關。
IEC 60079-14 和 IEC 60079-17：安裝與維護
選擇正確認證的設備只是合規的一部分。IEC 60079-14 涉及選型和安裝，而 IEC 60079-17 涉及檢查與維護。這些標準在 Zone 2 專案中尤其重要，因為電纜接頭、密封方法、接地、機械保護、外殼完整性以及檢查程序都可能決定一個認證設備在服務中是否保持安全。
歐洲的 ATEX 指令
在歐洲架構下，指令 1999/92/EC 涉及工人保護和危險工作場所的分類，而指令 2014/34/EU 則涵蓋用於潛在爆炸性環境的設備和保護系統。實務上，這意味著雇主必須對危險場所進行分類並管理工作場所風險，而製造商必須確保投入市場的設備適合其預期的危險環境。
Zone 2 設備的防護等級與標誌
當人們討論 Zone 2 防護等級時，可能指的是不止一件事。在危險場所工作中，最重要的等級包括設備類別或 EPL、氣體組別、溫度等級以及設備使用的特定保護概念。在許多專案中，也會審查 IP 等級，因為外殼對粉塵和水的耐受性會影響可靠性和長期安全性，儘管 IP 等級本身不是防爆保護。
設備類別與 EPL

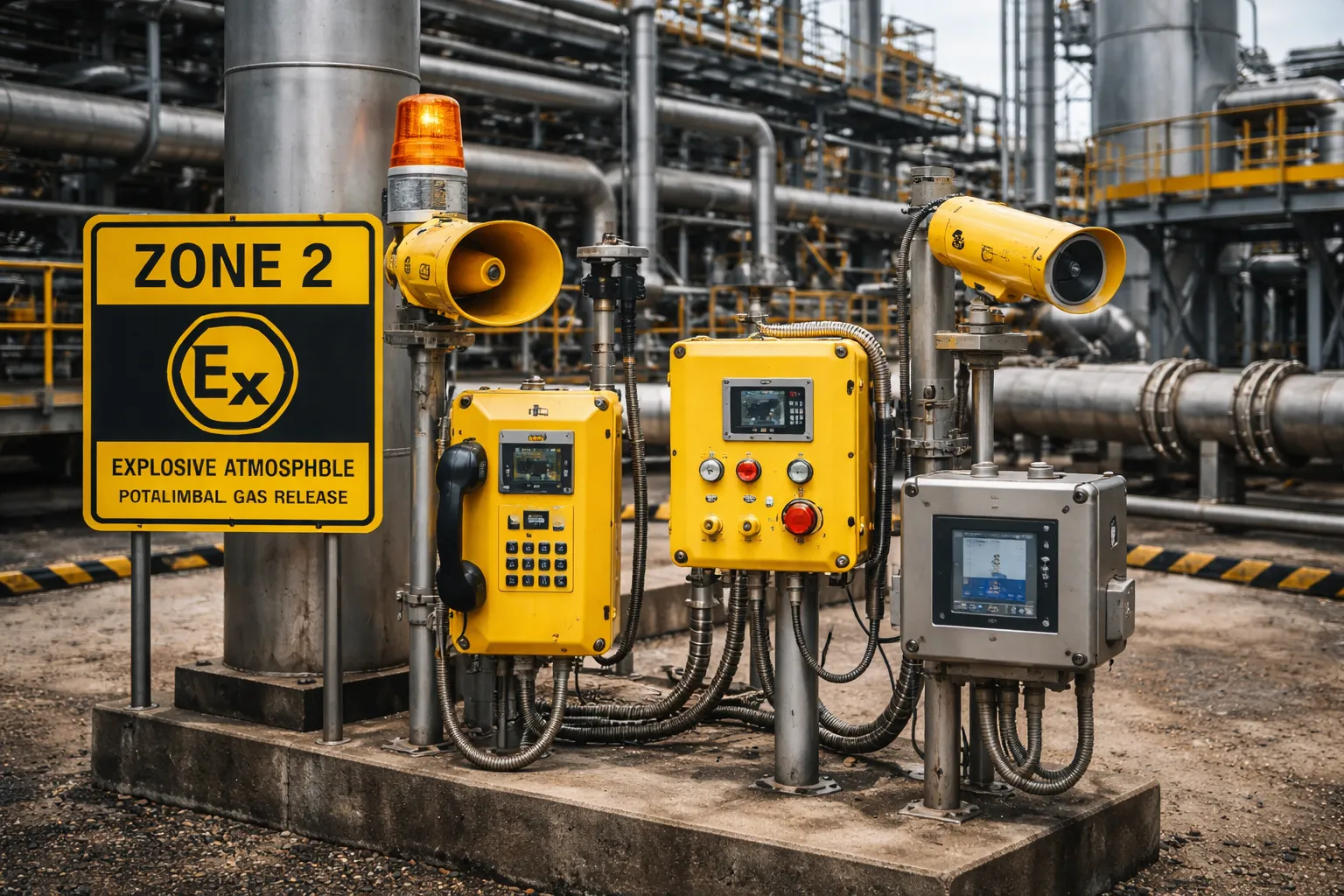

根據 ATEX 標誌實務，用於 Zone 2 氣體區域的設備通常與 Group II Category 3G 相關聯。在 IECEx 風格的標誌中，相應的設備保護等級通常為 Gc。這表示一種適用於正常操作中不太可能出現爆炸性氣體環境、且如果出現也僅短暫存在的場所的保護等級。
工程師應記住，標誌必須與實際危害相符。例如，涉及氫氣的 Zone 2 位置可能需要適合氣體組別 IIC 的設備，而要求較低的碳氫化合物服務可能屬於 IIA 或 IIB。僅從區域編號無法判斷區域適用性。
氣體組別
氣體組別有助於定義氣體被點燃的容易程度以及點火風險的嚴重程度。對於 Group II 地面工業，設備常被標記為 IIA、IIB 或 IIC。IIC 通常代表三者中最嚴苛的氣體組別。標記為 IIC 的設備通常也可應用於 IIB 和 IIA 服務，但反過來則不行。這就是為什麼在選型過程早期必須檢查氣體成分的原因。
溫度等級
溫度等級限制了設備可能達到的最高表面溫度。常見的等級範圍從 T1 到 T6，隨著等級編號增加，最高溫度越低。將溫度等級與氣體或蒸氣的點火溫度相匹配至關重要。如果設備的運作溫度可能高於環境允許值，即使其電氣設計在其他方面合適，也可能成為點火源。
Zone 2 中常見的保護概念
許多 Zone 2 設備使用針對較低機率危險環境的保護概念。取決於設備類型和適用的標準，標誌可能包括安全性增進、用於較低 EPL 的本質安全或其他面向 Zone 2 的方法。在現代產品中，Ex ec 或 Ex ic 等標誌是適當應用的常見例子。較舊或傳統設備可能仍帶有 Ex n 型標誌，具體取決於認證基礎和服務歷史。
重要的點是不要僅依賴簡寫。務必審查完整的標誌字串、環境溫度範圍、安裝限制以及任何證書條件。兩個產品可能都被描述為適合 Zone 2，但在氣體組別、表面溫度、外殼要求或電纜端接條件上可能有顯著差異。
IP 等級與外殼完整性
IEC 60529 定義的 IP 等級對外殼防止固體和水分進入的防護進行分類。在危險場所專案中，通常會指定 IP65、IP66 或 IP67 等等級，以提高在沖洗、室外、多粉塵或腐蝕性環境中的耐用性。然而，IP 等級與防爆保護不是同一回事。高 IP 等級的外殼是有用的，但它本身並不能使設備適合 Zone 2。
這種區別在工程審查中尤其重要。一個產品可能堅固且耐候，但如果缺乏所需的 Ex 認證和標誌，則完全不適合安裝在危險氣體區域。反之，經過認證的 Zone 2 設備仍然需要符合現場環境條件的外殼等級。
Zone 2 危險場所的典型應用
Zone 2 區域在處理可燃氣體、蒸氣或揮發性液體但不在分類空間內維持持續爆炸性環境的行業中很常見。以下應用是典型例子，但確切的劃分始終取決於實際的製程設計和通風條件。
石油和天然氣設施
在上游、中游和下游場站，Zone 2 通常出現在滑橇、歧管、裝載點、取樣站、閥門組件、壓縮機輔助設備以及與製程設備相鄰的公用設施空間周圍。這些是在正常條件下不預期會發生氣體釋放，但可能因洩漏、維護干擾或異常操作而短暫發生的地方。
化學和石油化工廠
溶劑處理區域、混合系統、桶裝填充站、反應器輔助區、輸送泵區域以及通風口排放周圍可能被歸類為 Zone 2。此分類有助於定義合適的馬達、接線盒、信號裝置、電話、攝影機、照明和控制介面。
燃料處理與儲存
儲槽區、加油系統、裝載架、加油滑橇以及揮發性液體設備附近的密閉空間通常包含 Zone 2 區域。其範圍取決於通風行為、產品揮發性、佈局以及自然或強制通風。即使危險範圍有限，正確的設備標誌仍然是必要的。
工業公用設施與特殊製程房間
具有氫氣釋放潛力的電池室、氣體分析儀防護罩、沼氣系統、廢水處理設施以及某些製藥或食品加工溶劑區域可能包括 Zone 2 分類。在這些環境中，諸如警報信標、現場電話、對講終端、儀表和控制室網路設備等輔助設備可能都需要適當的保護。
如何為 Zone 2 選擇設備
良好的設備選型始於區域分類文件、氣體數據和現場環境要求。目標不僅是找到一個寫著 Zone 2 的標籤，而是驗證設備是否符合專案的實際危害和服務條件。
確認區域是針對氣體、蒸氣或霧氣而非可燃粉塵進行分類。
檢查所需的氣體組別，例如 IIA、IIB 或 IIC。
將溫度等級與危險物質的點火溫度相匹配。
驗證預期的 EPL 或 ATEX 類別，對於 Zone 2 應用通常為 Gc 或 II 3G。
審查環境溫度限制、證書條件以及電纜入口要求。
選擇適合雨天、沖洗、腐蝕、粉塵或室外暴露的 IP 等級和外殼材料。
確保安裝、檢查和維護實務遵循相關的 Ex 標準。

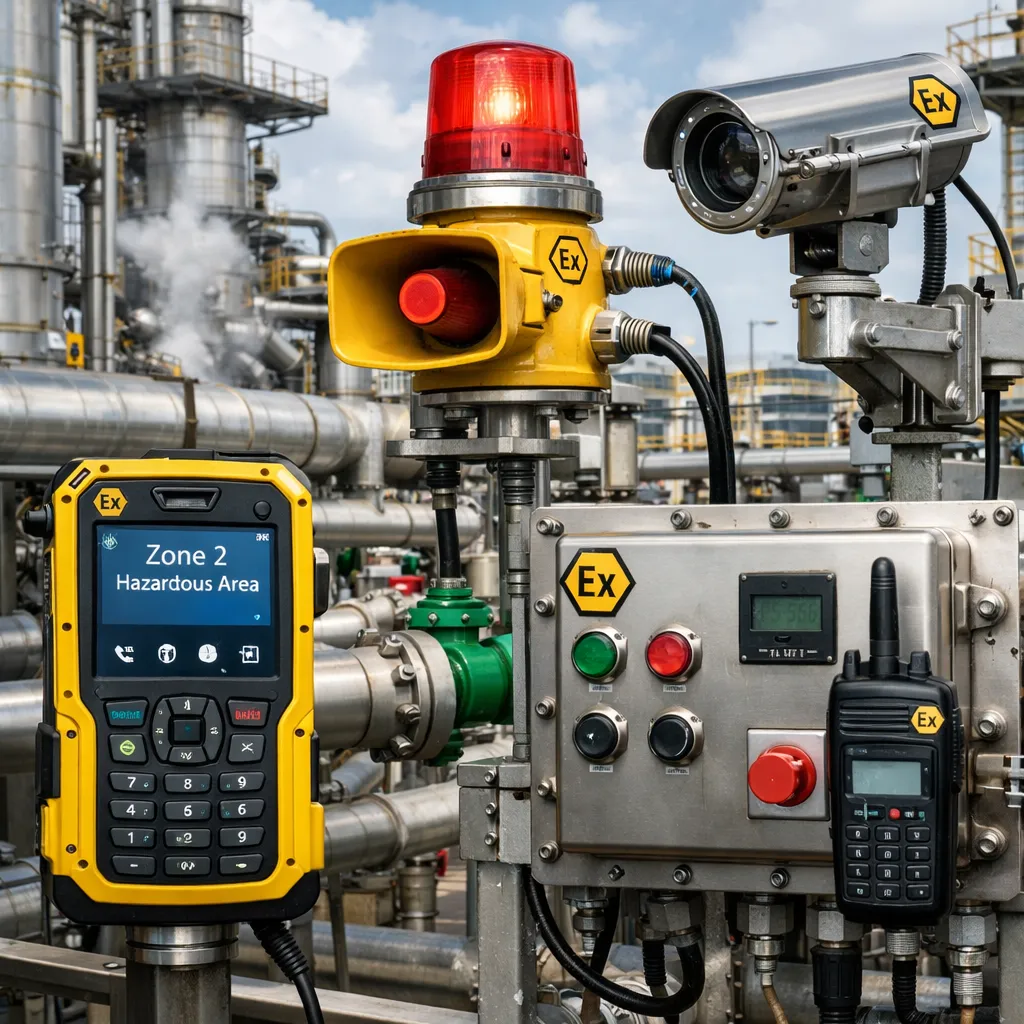

對於現場設備，如工業電話、揚聲器、信號裝置、網路攝影機和操作員站，機械耐用性也很重要。離岸、船舶和化學環境除了危險場所認證外，可能還需要耐腐蝕外殼、穩定的密封件和穩健的電纜管理。這正是規格錯誤經常發生的地方：Ex 標誌是正確的，但對實際場址而言，環境保護等級過低。
關於 Zone 2 的常見誤解
Zone 2 不代表普通設備可以安全使用。 它仍然是危險場所，需要合適的認證或適當批准的設備。
IP66 不能替代 Ex 認證。 IP 等級處理的是侵入防護，而非點火風險控制。
一種 Zone 2 證書並不適用於所有氣體服務。 氣體組別和溫度等級仍需檢查。
區域邊界並非通用。 Zone 2 區域的大小取決於釋放特性、製程條件和通風。
安裝品質與銘牌標誌同樣重要。 不良的電纜入口、損壞的密封件或不正確的維護都可能破壞合規的設計。
常見問答 (FAQ)
Zone 2 和 Zone 22 相同嗎？
不相同。Zone 2 用於可燃氣體、蒸氣或霧氣環境。Zone 22 用於可燃粉塵環境。它們受相關但不同的分類方法和設備標誌所規範。
普通工業設備可以用在 Zone 2 嗎？
一般來說不行。Zone 2 仍然是危險場所。設備應特別適合該分類環境，並按照相關標準和當地法規進行安裝。
Zone 2 設備上常見的標誌是什麼？
在許多應用中，Zone 2 設備通常與 ATEX Group II Category 3G 和 IECEx EPL Gc 以及適當的氣體組別和溫度等級相關聯。必須始終檢查完整的標誌，而不僅僅依賴單一元素。
IP 等級越高是否表示防爆保護越好？
不是。較高的 IP 等級可以改善對粉塵和水的環境密封性，但不能替代危險場所所需的防爆概念、認證、氣體組別或溫度等級。
誰應該判斷一個區域是否為 Zone 2？
分類應由合格專業人員使用適用的標準、製程數據和現場特定條件，透過正式的危險場所評估來確定。絕不應基於假設或未經審查就複製。
結論
Zone 2 危險場所是低機率的氣體危險位置，但仍然需要嚴謹的工程處理。該分類適用於正常操作中不太可能出現爆炸性氣體環境、且如果真的出現也只短暫存在的場所。從專案角度來看，這意味著標準、標誌、氣體組別、溫度等級、安裝方法和環境保護等級都需要保持一致。
當正確理解 Zone 2 時，為實際工業應用（從製程工廠和燃料系統到公用設施房間和室外滑橇）選擇實用且合規的設備會變得更容易。最安全的方法始終是將文章級別的概念與實際現場評估連結起來：正確地劃分區域、仔細驗證標誌，並按照相關 Ex 標準的要求精確安裝設備。
