RJ11 連接器是傳統语音通訊系統中最常见的介面之一。它廣泛用於電話机、傳真机、DSL 設備，以及其他依赖類比訊號或窄带訊號傳輸的低頻寬通訊設備。雖然現代網路中越来越多的新系統已经转向 IP 架构，但 RJ11 在電話通訊、建築基礎設施、工业语音介面以及傳統通訊系統升級中仍然具有實際價值。
从實際使用角度看，RJ11 的價值在于結構簡單、体积小、成本低、部署方便。數十年来，它一直用於住宅、商业和机构場景中，为需要穩定線路级语音連接的環境提供基础介面。即使在現代專案中，安裝人員、系統集成商和设施管理人員在處理類比電話、PSTN 線路、语音閘道器、PBX 分機、警報拨号器以及部分對講設備时，仍然会遇到 RJ11 連接埠。
RJ11 連接器通常用於類比電話線路以及相關通訊介面。
什麼是 RJ11 連接器？
RJ11 連接器是一种小型模块化連接器，常用於電話佈線。它通常设计用於承载一条電話線路，采用緊湊的插头和插座形式，便于插入、拔出和端接。在许多日常場景中，人们提到固定電話和墙面電話插座时，想到的通常就是 RJ11 連接器。
“RJ” 来自 “Registered Jack”，这是电信领域历史上使用的一种標準化介面形式。RJ11 指的是一种用於语音级电路的特定模块化連接方式。雖然人们常常寬泛地使用这个术语，但 RJ11 通常指 6 位連接器外壳，内部實際安裝较少數量的金屬觸點，最常见的是用於一条類比線路。
由於 RJ11 的物理尺寸小于 RJ45 等網路連接器，因此它非常适合语音終端和小型通訊設備。它的设计目标是实现簡單連接，而不是高速資料傳輸，这也是它持续出現在傳統電話系統中，而不是以太网網路中的原因。
RJ11 更适合理解为一种主要用於類比電話線路連接的緊湊型模块化連接器，而不是用於現代以太网資料網路的介面。
RJ11 連接器的基本結構
緊湊的模块化设计
RJ11 連接器通常采用 6 位結構。實際含义是，塑料連接器外壳最多可容纳六个位置，但并不要求所有位置都安裝金屬觸點。最常见的電話版本使用中间一对觸點，这已经足够承载一条语音線路。
這種模块化设计让住宅、办公室、飯店、学校和通訊机房的安裝更加快速和標準化。技術人員不必把每一部電話都做成固定硬接線，而是可以通过即插即用式的跳接方式連接終端和線路介面。
常见觸點排列
在標準单线電話應用中，中间两个觸點最为重要。它们承载主要的類比语音線路。某些相關的模块化变体会使用额外觸點支持更多線路或辅助功能，但 RJ11 的基本使用仍然集中在中间線對。
這種簡單結構也是 RJ11 长期流行的重要原因之一。它能够滿足语音通訊的核心需求，同时避免了面向資料傳輸或多对結構化佈線的大型連接器所帶來的複雜性。
鎖扣結構和便捷安裝
与其他模块化插头一样，RJ11 使用塑料鎖扣卡入匹配插座中。這種結構既能形成穩定的机械連接，又方便更換。对于安裝人員和維護团队来说，損壞的手柄线、電話线或線路跳线通常可以快速替換，而不需要大规模重新佈線。
這種便利性特別适合拥有大量语音終端的環境，例如前台、客房、安保岗位、调度点、醫療站和傳統 PBX 部署場景。
RJ11 連接器的主要特點
体积小，介面簡單
RJ11 最明顯的特點之一是体积緊湊。它在設備上佔用空间很小，因此长期用於電話机、调制解调器、拨号器和墙面插座。对于設備製造商来说，这有助于让終端佈局更加清晰和实用。
介面簡單也能減少純语音安裝中的混淆。技術人員可以快速識別連接埠类型，并判断它用於電話線路，而不是以太网上联口。
適用於類比语音电路
RJ11 针对傳統電話和其他低頻訊號應用进行了最佳化。它常用於類比语音通訊、振铃訊號傳輸以及線路级電話功能。在许多系統中，它将終端設備連接到公共交换電話网、PBX 類比分機或语音閘道器。
因此，在類比終端仍需与新型基礎設施並存的場景中，RJ11 尤其常见。例如，VoIP 閘道器可能通过 RJ11 連接埠提供 FXS 或 FXO 介面，从而把傳統電話或線路中继接入基於 IP 的通訊平台。
在類比语音設備需要可靠、簡單連接的場景中，RJ11 仍然被廣泛使用。
成本低，供應廣泛
RJ11 連接器、线缆和端接工具价格低廉，并且在全球市場上很容易获得。这使其适合大规模更換、日常維護和傳統系統擴展。在仍然需要類比線路的專案中，RJ11 有助于控制材料成本和服務成本。
由於该格式已经使用多年，相容的线缆、聽筒、分線器、耦合器、墙面插座和介面附件也很容易採購。
現場更換快速
另一个实用特點是維護方便。如果電話线損壞或終端位置移动，維護团队通常可以在几分钟内更換或重新布置 RJ11 連接。这有助于服務台、公共櫃台、宿舍和设施办公室等仍依赖语音通訊的場景快速恢复服務。
在新舊系統并存的環境中，這種易處理性使 RJ11 成为連接傳統佈線习惯与当前通訊升級之间的实用橋樑。
RJ11 接線的常见使用方式
单线電話連接
RJ11 最常见的用途是連接一条類比電話線路。在這種結構中，中间線對承载有效線路。它足以支持標準语音通话，也是桌面電話、墙装電話和许多簡單语音終端的经典部署方式。
由於接線需求很少，這種結構易于端接和排查故障。如果中间線對存在線路电压、拨号音或振铃，終端通常就可以正常工作，不需要额外複雜配置。
支持相關模块化变体
在實際使用中，人们有时会把几种類似的電話式模块化連接器都泛称为 RJ11，即使它们的實際觸點數量不同。这也是该术语偶爾造成混淆的原因之一。不过在大多数設備討論中，“RJ11 連接埠”仍然清楚表示電話式類比介面，而不是資料網路連接埠。
在查看規格时，最好确认具体觸點數量和预期訊號类型，尤其是在處理閘道器、PBX 設備、接入設備或警報通訊硬件时。
不用於以太网網路
雖然非专业人員可能觉得 RJ11 和 RJ45 外观相似，但它们的设计用途不同。RJ11 通常用於電話線路，而 RJ45 是以太网網路常用的標準模块化連接器。将錯誤的线缆插入錯誤的介面，可能導致安裝錯誤或設備不匹配。
在通訊專案中，清晰标识非常重要，尤其是在類比電話、IP 電話、门禁、警報系統和結構化佈線同时存在的環境中。
RJ11 与 RJ45：有什么区别？
RJ11 和 RJ45 都是模块化連接器，但属于不同的應用类别。RJ11 主要与電話和類比电路相關，而 RJ45 与以太网資料網路相關。两者的区别不僅是功能上的，也是物理上的，因为 RJ45 更宽，并支持更多導體。
对技術人員和採購人員来说，理解這種差異有助于避免採購、設備安裝和线缆規劃中的混淆。一个通訊系統可能同时包含 RJ11 和 RJ45 介面，但它们在整体拓扑中承担不同角色。
| 專案 | RJ11 | RJ45 |
|---|---|---|
| 主要用途 | 電話和類比语音線路連接 | 以太网資料網路 |
| 典型應用 | 電話、调制解调器、傳真、類比閘道器連接埠 | 交换机、路由器、IP 電話、电脑、攝影機 |
| 物理尺寸 | 较小的模块化連接器 | 较大的模块化連接器 |
| 常见功能 | 低頻寬语音和線路信令 | 基於資料包的網路資料傳輸 |
| 典型環境 | 傳統電話或類比介面 | 現代 LAN 和 IP 基礎設施 |
RJ11 与類比语音連接相關，而 RJ45 与 IP 資料網路相關。它们看起来可能有关联，但在系統设计中不能互相替代。
RJ11 連接器的常见應用
固定電話和桌面電話
RJ11 最经典的應用是固定電話使用的電話手柄线或線路线缆。家庭、办公室、飯店客房、接待台和公共服務櫃台长期依赖基於 RJ11 的電話佈線进行日常通訊。
即使在逐步转向全 IP 基礎設施的地点，類比電話仍可能用於備用線路、安保岗位、电梯緊急電話或專用公用線路。
PBX 和類比分機系統
许多 PBX 系統和類比分機框架使用 RJ11 介面連接電話机或線路分配点。在傳統商业環境中，这些介面仍常见于分支办公室、服務建築、宿舍、仓库和行政设施。
在通訊升級过程中，RJ11 往往仍会发挥作用，因为類比電話和现有佈線可能仍然可用并具有成本效益。在這種情况下，轉接器、閘道器或混合 PBX 系統有助于延長系統寿命，而不必立即全面替換。
VoIP 閘道器和電話转换
在许多現代集成場景中，RJ11 会出現在语音閘道器的 FXS 和 FXO 連接埠上。这些連接埠允许類比設備或 PSTN 線路接入基於 IP 的通訊環境。当组织希望保留傳統電話、類比中继或專用設備，同时引入 SIP 或 IP PBX 平台时，这一点尤其有用。

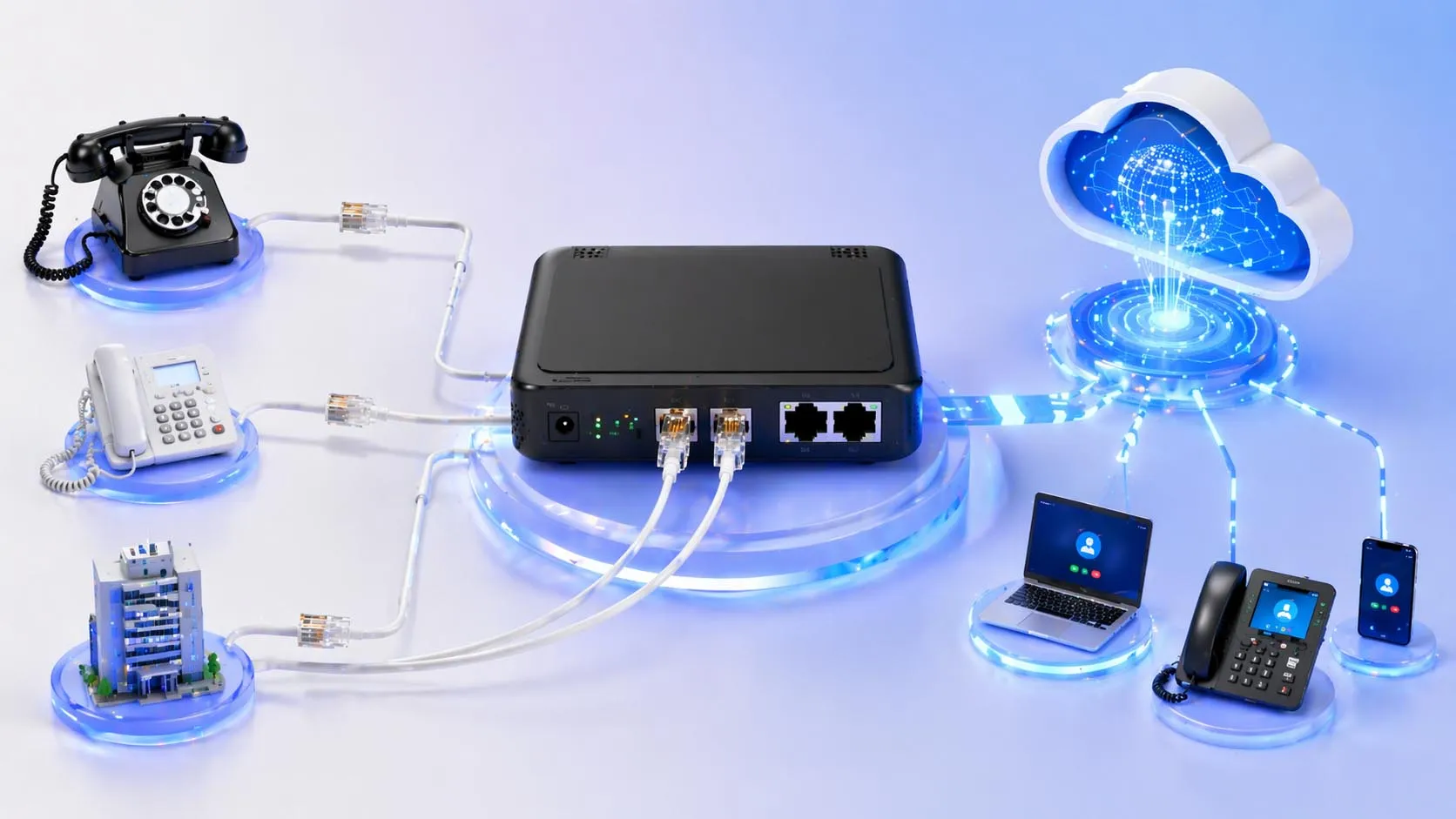

例如，旧房间或營運区域中的類比電話可以通过 RJ11 接入 FXS 閘道器，而閘道器本身通过以太网接入 IP 網路。這種方式提供了实用遷移路径，而不需要在所有位置立即更換終端。
RJ11 常出現在類比閘道器介面上，用於把傳統電話系統連接到現代 IP 系統。
傳真机、拨号設備和 DSL 設備
RJ11 也曾廣泛用於傳真机、拨号调制解调器、DSL 分离器和相關电信設備。雖然其中一些應用现在已经不如过去常见，但它们仍存在于许多机构、行政办公室、服務櫃台和基礎設施系統中。
在某些地区和行业，这些設備仍是營運流程、合規流程或備用通訊程序的一部分，因此 RJ11 支持仍然重要。
警報面板、緊急電話和專用終端
某些警報面板、电梯電話、建築通訊点和專用上报設備也使用 RJ11 介面。在这些環境中，重点不是高速網路，而是为簡單语音或信令功能提供穩定、直接的線路接入。
这也是 RJ11 在设施管理和工业改造中仍然相關的原因之一。即使骨幹網路变为 IP 架构，一些關鍵邊緣設備仍可能因相容性或法規原因繼續依赖類比介面。
使用 RJ11 的優勢
易于理解和部署
RJ11 对安裝人員和用户都很熟悉。連接器形式直观，接線概念簡單，硬件生態成熟。这降低了維護人員的學習成本，也有助于简化現場部署。
在较小设施或純语音線路中，這種簡單性可以成为真正的營運優勢。
有利于傳統系統连续性
许多组织无法一次性更換所有類比設備。RJ11 有助于保持已安裝電話、傳真線路、警報拨号器和類比控制介面的连续运行。这可以降低升級压力，并允许通訊現代化分階段推进。
对系統设计人員来说，這種分階段过渡通常比立即全面替換基礎設施更现实。
适合特定用途的線路連接
当需求是基础電話連接时，RJ11 仍然是一种有效且经过验证的選擇。它并不试图滿足所有通訊需求。它的優勢在于做好一项明確任务：为類比语音和相關电信电路提供簡單的物理介面。
這種专注性也是它能够在如此廣泛環境中长期使用的重要原因。
RJ11 的限制
不适合高速網路資料
RJ11 不应被视为以太网連接的替代品。它并非为現代 LAN 環境中的結構化資料傳輸需求而设计。IP 電話、电脑、无线接入點和攝影機等設備通常依赖 RJ45 網路連接，而不是 RJ11 線路介面。
使用正确的連接器类型，对于效能和系統相容性都至关重要。
在全 IP 環境中的角色有限
随着通訊系統繼續向 SIP、VoIP 和統一 IP 平台遷移，RJ11 的角色变得更加專業化。它仍然有用，但通常位于系統邊緣，而不是核心位置。它最常见于混合部署、傳統系統保留和特定類比介面場景。
这意味着 RJ11 不再是过去那种通用通訊連接器，但在仍需要類比線路支持的地方，它依然具有實際價值。
結論
RJ11 連接器是一种緊湊的模块化介面，主要用於電話和類比通訊線路。它历史悠久、結構簡單、成本低、相容性广，因此數十年来一直是電話系統中的標準元件。即使現代通訊正在转向 IP 網路，RJ11 在桌面電話、PBX 分機、傳真線路、閘道器、緊急電話以及许多混合系統设计中仍然很重要。
对于從事语音基礎設施、建築改造、類比設備或閘道器集成的人来说，瞭解 RJ11 仍然有用。它有助于區分電話介面和以太网連接埠，支持更順暢的安裝規劃，也更容易将傳統設備接入現代通訊環境。
简而言之，RJ11 是一个小型連接器，但角色非常明確：在仍然需要簡單、实用、成熟電話介面的地方，提供可靠的類比線路連接。
FAQ
RJ11 和電話連接器是同一种东西吗？
在日常使用中，是的。大多数人提到傳統電話插头或電話线連接器时，通常指的就是 RJ11。
RJ11 可以用於以太网吗？
不可以。RJ11 通常用於電話和類比線路應用，而以太网網路使用 RJ45 类型連接器和結構化網路佈線。
哪些設備常用 RJ11？
常见設備包括固定電話、傳真机、调制解调器、PBX 類比分機、DSL 設備、警報拨号器，以及 FXS 或 FXO 閘道器連接埠。
RJ11 的主要優勢是什么？
它的主要優勢是簡單。RJ11 体积小、易安裝、成本低，非常适合類比语音線路連接。
RJ11 现在还在使用吗？
是的。雖然它在完全基於 IP 的環境中不再处于核心地位，但 RJ11 仍廣泛用於傳統電話、類比介面、混合通訊系統和專用语音設備。
RJ11 和 RJ45 有什么不同？
RJ11 主要用於類比電話線路，而 RJ45 主要用於以太网網路。RJ45 尺寸更大，并支持 RJ11 并不适合的資料網路應用。
