繼電器輸出是一種電氣控制接口，允許一個設備或系統通過繼電器觸點接通或斷開另一條電路。它常用於報警系統、門禁控制、工業自動化、通信設備、樓宇管理、安防面板、對講系統、消防報警接口、控制室以及物聯網設備。
繼電器輸出並不是直接爲所有外部設備供電，而是提供一個受控的開關點。當系統檢測到事件、收到命令或滿足預設條件時，繼電器會改變狀態，從而啓動警號、警示燈、電鎖、閘門控制器、報警燈、泵輸入、PLC信號或報警面板輸入等外部設備。
從電氣信號到現場動作
在許多系統中，軟件判斷最終需要轉化爲現場動作。安防平臺可能需要打開門鎖，通信終端可能需要啓動警示燈，傳感器可能需要觸發報警面板，樓宇系統也可能需要啓動風機或通知控制器。
繼電器輸出讓這種聯動成爲可能。控制設備向繼電器發送一個小的內部信號，繼電器再打開或閉合外部電路。這樣，低功率電子系統就可以控制獨立的外部電路，而不必直接共用同一條供電路徑。
這種分離也是繼電器被廣泛使用的原因之一。它可以連接電壓不同、電源不同或系統職責不同的設備，同時讓控制側和負載側保持更清晰的邊界。
開關接口如何工作
繼電器線圈或內部驅動
傳統電磁繼電器使用線圈。當控制電路給線圈通電時，線圈產生磁場並帶動內部觸點動作。在許多現代設備中，用戶可能看不到線圈本身，因爲它已經集成在產品電路內部。
有些系統使用固態繼電器輸出來代替機械繼電器。固態設計通過電子方式完成開關動作，沒有運動觸點。兩種方式各有優勢，選擇時要考慮負載類型、開關頻率、壽命、噪聲和隔離要求。
觸點狀態變化
輸出觸點在繼電器動作時改變狀態。它可以閉合電路、斷開電路，或在兩條路徑之間切換。正是這種觸點動作，讓被控設備能夠做出響應。
例如，當門口對講確認允許通行時，繼電器觸點可以閉合三秒，通知門控制器開鎖。當傳感器檢測到故障時，繼電器也可以斷開一條常閉迴路，以表示報警狀態。
外部電源路徑
繼電器輸出通常不會自己提供電源，它更多時候只是一個開關。外部設備可能需要獨立電源，繼電器只負責控制該供電路徑是否接通。
這是非常重要的安裝細節。如果技術人員以爲繼電器會輸出電壓，而實際設備只提供幹接點，那麼在正確加入外部電源之前，外接設備可能不會工作。
電氣隔離
繼電器開關的一個實際好處是隔離。控制繼電器的設備可以與被開關的外部電路保持電氣分離，從而幫助保護敏感電子電路免受部分外部電氣條件影響。
隔離並不意味着可以忽略正確接線、浪湧保護、接地、熔斷保護或負載額定值。它只是爲控制邏輯與現場接線之間提供了一個有用邊界。
觸點類型及其含義
常開觸點
常開觸點在繼電器未動作時保持斷開。繼電器動作後，觸點閉合並接通電路。它常用於外部設備只需要在事件發生時啓動的場景。
典型例子包括啓動頻閃燈、觸發提示鈴、發送門禁開鎖脈衝，或只在某個條件出現時啓動報警輸入。
常閉觸點
常閉觸點在繼電器未動作時保持閉合。繼電器動作後，觸點斷開。這適用於需要檢測中斷、故障、防拆或失效安全狀態的系統。
例如，一些報警迴路會設計成斷線或觸點打開即產生報警狀態。相比只依賴閉合觸點，這種方式在某些安全應用中更可靠。
公共端子
公共端子是繼電器觸點共用的連接點。在 SPDT 繼電器中，公共端子可以在常開端子與常閉端子之間切換。
安裝時必須理解公共端子的作用。接線錯誤可能導致被控設備動作相反，或者根本無法啓動。
幹接點與溼接點
幹接點是不提供電壓的繼電器觸點，只負責打開或閉合電路。溼接點則會根據設計從輸出設備或連接電路提供或切換電壓。
幹接點應用廣泛，因爲它具有較高靈活性。只要電壓和電流額定值符合要求，它就能接入多種控制系統。
選型中需要關注的核心特性
觸點額定值
觸點額定值定義了繼電器能夠安全切換的電壓和電流範圍。該額定值必須與連接負載匹配。用於低電流信號的繼電器不應直接開關大功率電機。
交流負載和直流負載的額定值可能不同。直流負載更難切斷，因爲電弧不像交流電那樣容易熄滅。接線前必須確認負載類型。
觸發模式
繼電器輸出可以由不同事件觸發。設備可以在收到呼叫、檢測到報警、按鈕被按下、門被打開、傳感器達到閾值或執行軟件命令時啓動繼電器。
有些系統允許靈活編程。繼電器可以按設定時間輸出脈衝、保持動作直到復位、按計劃運行、響應優先事件，或只在組合條件滿足時動作。
脈衝時長
許多門禁和信號聯動應用需要定時脈衝。例如，電鎖可能需要三秒開鎖信號，而閘門控制器可能只需要一次短暫的幹接點閉合。
可調脈衝時長能讓部署更容易，因爲不同外部設備可能需要不同的觸發時間。
手動控制和自動控制
繼電器輸出可以由系統邏輯自動控制，也可以由操作員手動控制。手動控制適用於測試、開門、應急操作、維護檢查或臨時旁路。
自動控制適用於需要繼電器快速響應事件且不能等待人工處理的場景，例如報警觸發、傳感器響應和系統聯鎖動作。
狀態反饋
基礎繼電器輸出只負責切換電路。更高級的系統還可能提供繼電器狀態、外部設備響應、輸入確認或故障狀態反饋。
反饋很有價值，因爲繼電器動作並不一定證明外部設備已經完成預期動作。門可能沒有打開，警示燈可能掉電，警號也可能已經斷開。
繼電器輸出最有價值的用法，是把它當作受控接口，而不是簡單的一根導線。額定值、觸點類型、時序和外部電源設計都很重要。
典型接線邏輯
繼電器輸出的接線取決於外部設備需要幹接點、電壓觸發、常開輸入還是常閉輸入。安裝人員必須同時閱讀繼電器設備手冊和外部設備的接線要求。
對於幹接點觸發，繼電器通常連接外部系統的兩個輸入端子。繼電器閉合時，外部系統檢測到閉合迴路。對於帶電負載，繼電器可以與電源和負載串聯，像開關一樣控制通斷。
當控制電鎖、繼電器、電機或電磁閥等感性負載時，可能需要保護元件來降低電壓尖峯。沒有保護時，繼電器觸點會更快磨損，電子電路也可能受損。
| 使用場景 | 常見觸點動作 | 安裝重點 |
|---|---|---|
| 門禁開鎖 | 常開觸點短時間閉合，形成開鎖脈衝。 | 確認電鎖供電、脈衝時長，以及失電安全或失電鎖閉設計。 |
| 報警面板觸發 | 根據報警面板輸入類型，使用常開或常閉觸點。 | 關注輸入監測、線路監測和報警復位邏輯。 |
| 警示燈或頻閃燈 | 觸點閉合後爲可視報警設備供電或發送觸發信號。 | 覈對負載電流、外部電源和防水接線要求。 |
| 工業控制器輸入 | 幹接點發送狀態信號或事件信號。 | 確認電壓兼容性、電氣隔離和 PLC 輸入邏輯。 |
| 警號啓動 | 繼電器閉合後啓動聲響警告或報警控制器輸入。 | 關注優先級邏輯、供電容量和手動復位要求。 |

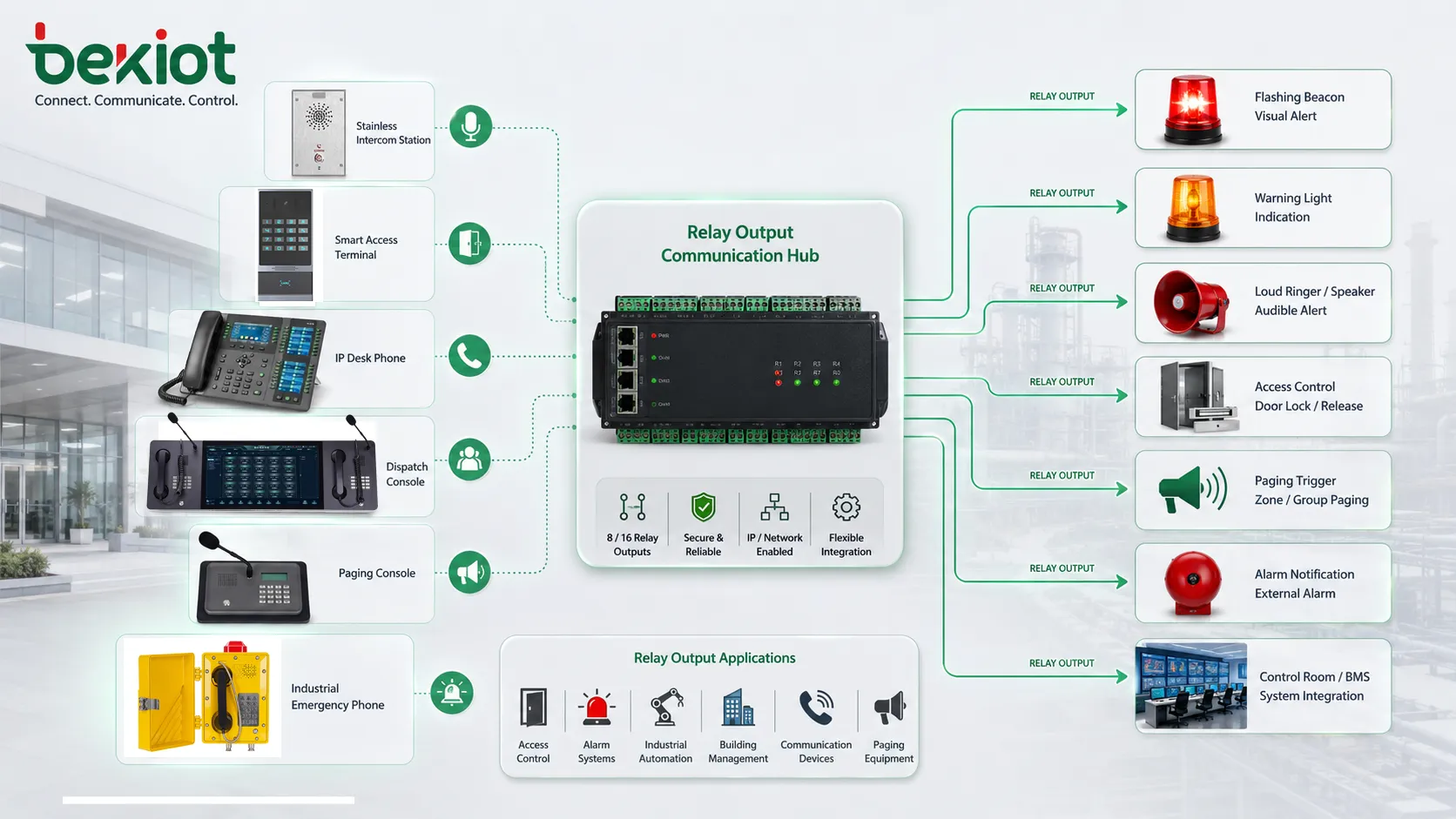

該接口的典型應用場景
門禁控制與入口管理
門禁系統常使用繼電器輸出控制電鎖釦、磁力鎖、閘門、閘機或道閘。授權用戶驗證通過後，系統會在設定時間內啓動繼電器。
門禁接線必須考慮安全要求。失電安全鎖、失電鎖閉鎖、消防聯動釋放、緊急出口要求和當地規範，都可能影響繼電器的使用方式。
安防與報警系統
安防設備使用繼電器輸出觸發報警面板、警號、頻閃燈、撥號器、監控系統或 CCTV 動作。移動探測器、緊急按鈕、門磁或防拆報警都可能在事件發生時啓動繼電器輸出。
在安防應用中，部分功能更適合使用常閉迴路，因爲常閉接線比普通常開接線更容易檢測斷線或斷開。
工業自動化
工業系統使用繼電器在傳感器、PLC、機器、報警器、控制面板和現場設備之間建立接口。繼電器輸出可以指示機器狀態、停止流程、啓動警示燈，或通知上位控制系統。
工業環境需要特別關注電壓等級、電氣噪聲、振動、線纜佈線和保護元件。繼電器輸出不能過載，也不能超出額定容量使用。
樓宇管理
樓宇系統可以使用繼電器輸出控制風機、風閥、照明接口、電梯、HVAC 報警、應急面板或設施信號。繼電器可響應計劃任務、報警、佔用傳感器或系統命令。
由於樓宇系統常涉及多個承包商，接線文檔和標識非常重要。標識不清的繼電器日後會很難排查。
通信和廣播設備
通信設備可以使用繼電器輸出啓動外接鈴、可視指示器、門鎖、大音量鈴聲器、報警燈、錄音觸發或廣播系統輸入。這常見於對講、IP 電話、緊急呼叫站、調度臺和公共廣播系統。
例如，來電可以在嘈雜車間觸發閃燈，緊急按鈕也可以閉合繼電器來啓動本地警號並通知控制室。
對系統集成的價值
簡單互聯
繼電器輸出容易理解，且被大量設備支持。許多設備都可以把觸點閉合作爲觸發信號，因此繼電器適合連接不同廠商的系統。
即使軟件協議不兼容，繼電器輸出也能在設備之間提供一個基礎的物理信號。
電氣分離
繼電器觸點可以把控制電路與外部電路分開。這有助於降低系統之間的直接電氣依賴，尤其適用於設備使用不同電源或信號方式的情況。
隔離很有價值，但不能等同於完整保護。浪湧保護、正確接地、線纜屏蔽和規範安裝仍然重要。
靈活控制邏輯
繼電器輸出可以綁定到許多不同事件，因此既適合日常自動化，也適合應急動作。單個繼電器可以按計劃運行、響應輸入、在來電時動作，或在傳感器達到閾值後觸發。
這種靈活性在通信、安防和自動化系統需要協同工作的場所尤其有用。
可靠的現場操作
機械繼電器結構熟悉、經過驗證，並且容易測試。技術人員通常可以用萬用表、通斷測試儀或簡單負載電路驗證繼電器動作。
這種現場可維護性讓繼電器在需要快速、清晰排查問題的安裝場景中很有吸引力。
部署前的設計注意事項
負載類型
連接負載可能是阻性、感性、容性或電子型。燈具與鎖線圈、電機、繼電器線圈或 PLC 輸入的行爲不同。負載類型會影響觸點磨損和保護需求。
感性負載通常應使用續流二極管、MOV、吸收電路或廠家推薦的保護器件。
電壓和電流
繼電器觸點額定值必須高於實際負載需求。不要因爲端子能接上，就假設繼電器可以控制任何設備。
對於較大功率設備，繼電器輸出可能只適合驅動中間接觸器或控制繼電器，而不是直接驅動負載。
失效安全行爲
系統設計人員應明確斷電、線纜故障、設備故障或繼電器故障時會發生什麼。在安全和門禁系統中，這一決策非常重要。
門鎖、報警輸出或機器聯鎖可能需要不同的失效安全策略，具體取決於生命安全、安防和運行要求。
接線距離
長距離線纜會帶來壓降、電氣噪聲和排查困難。繼電器接線應根據現場環境進行佈線和保護。
對於遠距離信號，可能需要屏蔽電纜、浪湧保護、正確接地，或轉換爲受監測輸入。
環境防護
繼電器和連接端子可能安裝在戶外、多塵、潮溼或工業環境中。外殼、電纜接頭、端子排和連接器都應符合現場條件。
繼電器端子的潮氣或腐蝕可能造成難以診斷的間歇性故障。
最常見的繼電器輸出問題通常不是繼電器概念本身造成的，而是負載額定值不匹配、接線邏輯不清晰，或缺少針對真實現場條件的保護。
常見問題與故障排查
外部設備不動作
如果外部設備沒有響應，應檢查繼電器是否確實改變狀態、外部設備是否有電，以及接線是否符合常開或常閉邏輯。
還要確認外部設備需要的是幹接點還是電壓信號。這是安裝中很常見的不匹配問題。
輸出動作相反
如果設備在本應關閉時反而啓動，安裝人員可能誤用了常閉端子而不是常開端子，或外部控制器的輸入邏輯配置相反。
在更換硬件之前，應先檢查接線圖和輸入配置。
繼電器觸點磨損
高電流、頻繁開關、感性負載、電弧或不合適的電壓條件都會造成觸點磨損。如果繼電器頻繁動作或控制較重負載，設計時就應考慮觸點壽命。
在額定範圍內使用繼電器並加入合適的抑制保護，可以延長使用壽命。
間歇性動作
間歇性問題可能來自端子鬆動、線纜移動、腐蝕、振動、接地不良、觸點損壞或外部電源不穩定。這些故障可能只在真實運行條件下出現。
技術人員應實際檢查接線，而不能只看軟件設置。
維護和測試建議
繼電器輸出應在調試階段和系統重大變更後進行測試。測試應確認動作邏輯、觸點類型、脈衝時長、外部設備響應和復位行爲。
應檢查端子是否有螺絲鬆動、腐蝕、過熱痕跡、導線斷裂、絕緣損傷和應力釋放不良等問題。在工業環境中，振動會逐漸鬆動連接。
對於關鍵系統，維護記錄應包括繼電器用途、連接設備、接線圖、觸點類型、電壓、電流、保險規格和測試結果。清晰文檔會讓後續排查更容易。
如何選擇合適的輸出設計
正確設計取決於繼電器需要控制的對象。門禁開鎖可能需要定時幹接點，警號可能需要能承載帶電電路的觸點，PLC 輸入可能需要隔離的低電流信號，安全設備則可能需要受監測或失效安全接線。
如果不確定，應把繼電器輸出設計爲接口，而不是主要供電路徑。對於較大負載，應讓繼電器驅動能夠承載相應功率等級的中間設備。
好的設計還包括保護措施。保險、抑制元件、正確線纜佈線、環境密封和清晰標識，都能避免很多現場故障。
FAQ
繼電器輸出可以直接給外部設備供電嗎？
有時可以，但並不總是如此。許多繼電器輸出是幹接點，不提供電壓。外部設備可能需要獨立電源，繼電器只作爲開關使用。
如何測試繼電器觸點是否工作？
技術人員通常可以在繼電器動作時測試公共端子和輸出端子之間的通斷。涉及較高電壓時，測試必須安全進行，並遵循設備手冊。
爲什麼某些電鎖或線圈要使用保護二極管？
線圈在斷電時會產生電壓尖峯。保護二極管或其他抑制元件可以降低尖峯，保護繼電器觸點和電子電路。
繼電器輸出和開集電極輸出有什麼區別？
繼電器輸出使用接點式開關，通常能夠提供隔離。開集電極輸出是基於晶體管的電子輸出，通常用於開關低壓直流信號，並需要正確的極性和上拉設計。
什麼時候需要使用中間繼電器或接觸器？
當負載電流、電壓、浪湧電流或開關類型超過控制設備小型繼電器輸出的額定值時，應使用中間繼電器或接觸器。
