在工業通信、自動化、軌道交通、醫療設備、海事系統和加固型現場設備中，連接器並不只是一個小配件。它會直接影響訊號穩定性、電源傳輸、設備可靠性、維護效率以及系統的長期運行表現。航空連接器，也常被稱為圓形連接器，廣泛應用於要求較高的環境，因為它能夠提供可靠的物理鎖緊、穩定的電氣接觸和較強的環境防護能力。
“航空連接器”這一名稱來源於20世紀30年代的軍用飛機製造產業。這類連接器最初為航空應用而開發，因為航空場景中的振動、空間限製、訊號可靠性和嚴苛運行條件，都要求更加可靠的連接方式。如今，同樣的連接理念已廣泛用於工業自動化、通信、軍用設備、醫療設備、軌道交通系統和戶外工程專案。
為什麼加固型連接器對工業系統很重要
許多工業專案涉及安裝在戶外區域、設備機房、車輛、生產線、運輸系統、控製櫃以及惡劣現場環境中的設備。普通連接器在長期受到振動、灰塵、水汽、溫度變化和反復插拔之後，可能出現松動、腐蝕、損壞或連接不穩定。
航空連接器正是為解決這些實際問題而設計。其圓形結構、鎖緊機構、密封外殼和高品質接觸設計，有助於在設備、線纜、感測器、控製模塊、無線電設備、閘道和工業終端之間建立更加可靠的連接。
對於系統整合商來说，這意味着更少的連接故障、更便捷的維護和更好的長期可靠性。在通信中斷或訊號遺失可能影響安全與運行的專案中，連接器品質已经成為整體系統設計的一部分。
連接器結構與基本工作逻辑
航空連接器通常由插头、插座、接觸針、外殼、鎖緊結構、密封組件和線纜連接部件組成。接觸針用於傳輸電源、資料、控製訊號或音訊訊號。外殼用於保護內部觸點，並提供機械強度。
由於航空連接器通常採用圓形結構，因此也被稱為圓形連接器。它可以根據不同的針腳數量、尺寸、接觸佈局、材料和防護等級進行設計。一些連接器用於低壓訊號傳輸，另一些則用於供電、資料傳輸、無線電連接、控製訊號，或電源與訊號混合應用。
連接过程通常通过正確對準插头與插座、插入連接器並進行機械鎖緊來完成。這種鎖緊結構有助於防止因振動、拉扯或行動造成的意外斷開。

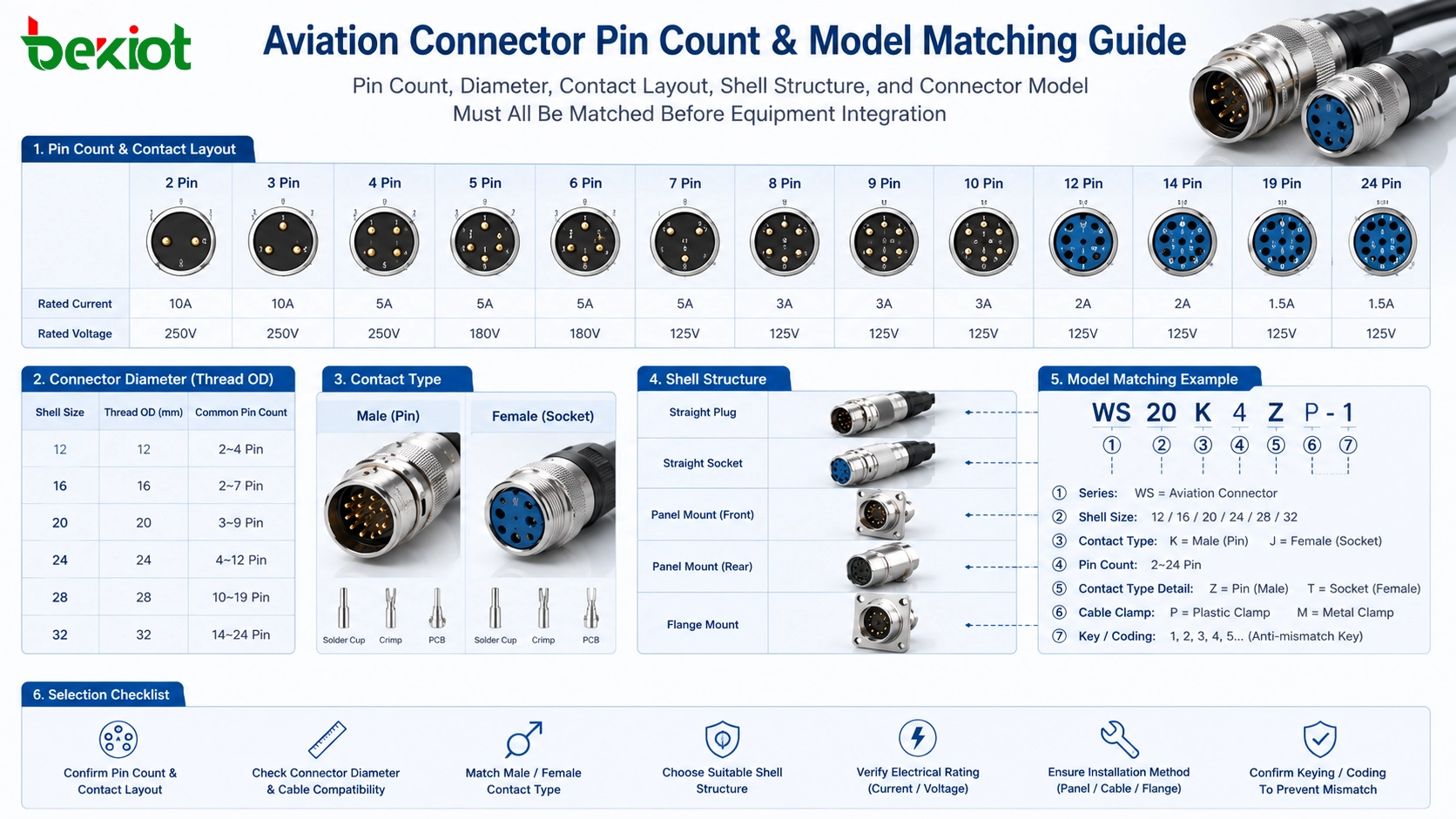

針腳數量很重要，但不是唯一因素
航空連接器可以按照芯數或針腳數量進行分類。常見示例包括2芯、3芯、4芯和9芯連接器，而一些工業連接器可能拥有更多接觸點。正確的針腳數量必須與設備介面和所需訊號功能相匹配。
例如，無線電閘道、通信終端、控製箱或工業設備可能使用9芯航空連接器來接入音訊、控製、電源或訊號。然而，僅憑針腳數量選擇連接器是不够的。即使兩個連接器都是9芯航空連接器，它們也可能在直徑、針腳排列、外殼尺寸、鎖緊方式和製造標準方面存在差異。
在專案交付中，必須確認具體的連接器型號。僅匹配針腳數量可能導致安裝失敗、接觸不良或線纜組件不相容。在工業通信專案中設計客製化線纜或更換連接器時，這是一個非常重要的細節。
專案中使用的標準與結構形式
航空連接器可以按照不同標準和設計系列製造。一些連接器遵循德國DIN相關標準，另一些則按照MIL-Spec等軍用規格設計。標準會影響機械尺寸、接觸佈局、鎖緊結構、材料要求和應用適配性。
在實際專案中，應根據設備介面要求、環境條件、線纜類型、訊號類型、安裝空間和維護方式來選擇連接器標準。微型航空連接器可能適用於緊湊型設備，而對於更高電流、更多觸點或加固型戶外使用場景，則可能需要更大的連接器。
這也是為什麼連接器確認應在專案設計早期就纳入工作範圍。如果連接器直到安裝階段才被重視，專案可能面临線纜不匹配、調試延誤、額外客製化成本或現場運行不可靠等問題。
穩定的物理和電氣連接
航空連接器的一項主要優勢是可靠的物理和電氣連接。接觸點通常採用耐腐蝕材料設計，一些觸點還可能使用鍍金或其他表面處理方式，以維持良好的電氣效能。
這對於需要長期穩定訊號傳輸的設備非常重要。接觸不良可能造成音訊斷續、資料傳輸不穩定、控製失效、電源中斷或系統警報。高品質航空連接器通过維持一致的接觸壓力，並保護連接區域免受環境損害，來降低這些風險。
對於通信設備、無線電設備、控製系統、感測器和自動化終端而言，這種穩定連接有助於提升整個系統的可靠性，而不僅僅是保護一個線纜介面。
惡劣環境下的防護能力
許多航空連接器設計為防水和防塵結構。部分型號可達到IP67或更高防護等級，適用於戶外設備、工業廠區、現場通信系統、交通應用以及暴露在灰塵、濕氣或雨水中的設備。
在惡劣環境中，連接器密封尤其重要。水或灰塵進入接觸區域可能導致腐蝕、短路、訊號品質下降或設備故障。具備防護能力的航空連接器有助於降低這些風險，並提升設備的長期穩定性。
外殼材料同樣重要。航空連接器通常採用堅固金屬外殼或高強度塑膠外殼，以承受機械衝擊、線纜拉力、振動和要求較高的安裝環境。
安裝與維護效率
航空連接器不僅是為可靠性而設計。許多型號也注重安裝和維護便利性。快速鎖緊機構、清晰的對準結構以及插头插座設計，有助於技術人員更加高效地連接和斷開設備。
這對於需要定期檢查、更換或現場維護的專案非常有用。技術人員不必每次都開啟設備外殼或重新接線端子，而是可以斷開航空連接器、更換設備或線纜，並更快恢復運行。
對於大型工業專案，這可以減少維護時間並簡化備件管理。同時也提升了戶外終端、閘道、控製箱、無線電設備和移動設備的可維護性。

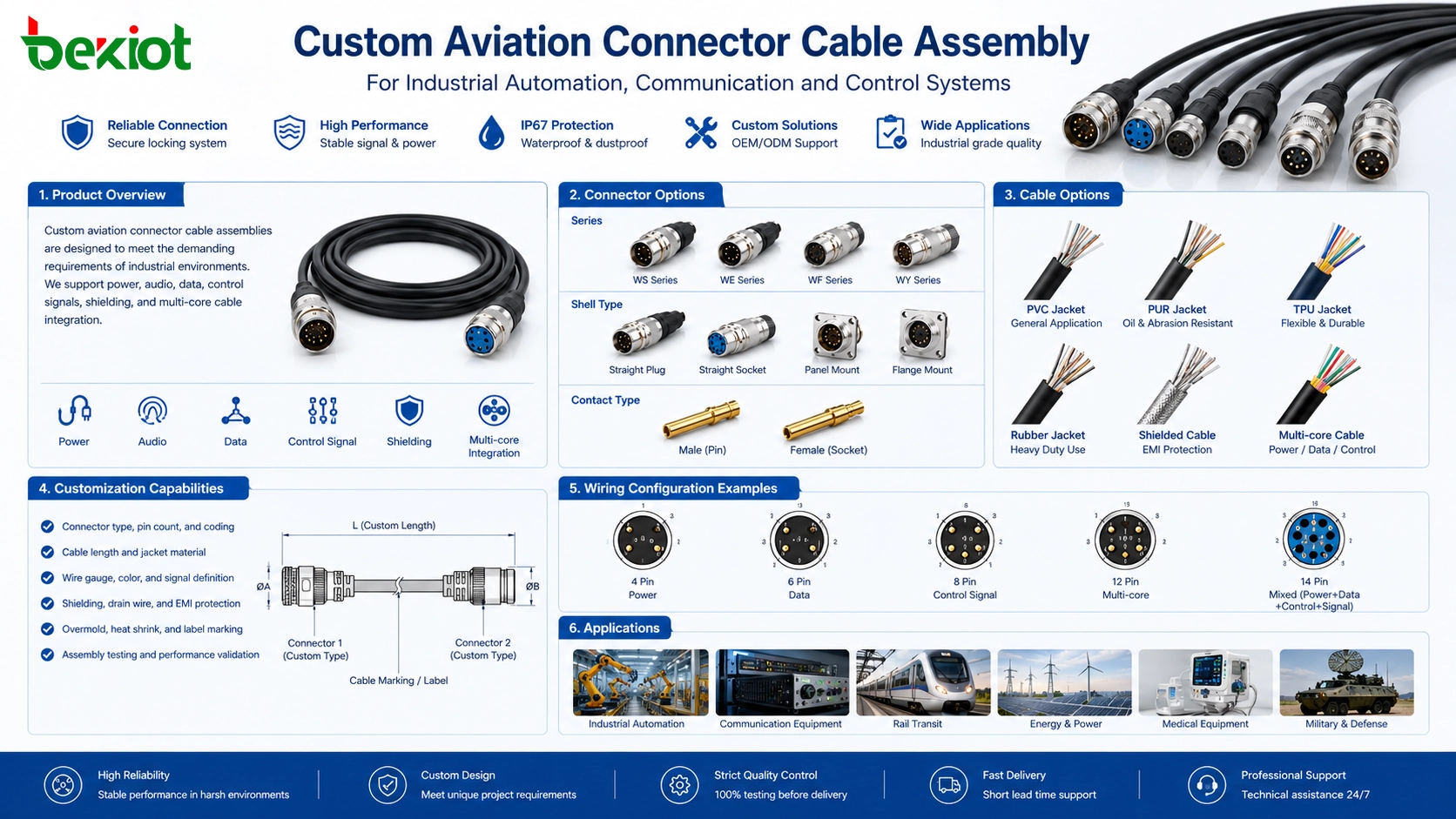

線纜相容性與客製化組件
航空連接器可以與不同類型的線纜配合使用，包括同軸電纜、多芯電纜、屏蔽電纜、控製電纜，甚至在某些特殊設計中支援光纖。這使其能夠滿足不同訊號類型和應用需求。
對於通信和自動化專案，通常需要客製化線纜組件。連接器必須匹配設備介面，而線纜必須滿足傳輸要求。在生產線纜之前，應綜合考慮音訊、資料、電源、控製和屏蔽要求。
在一些設計中，航空連接器還支援模組化或客製化接觸佈局。這使專案團隊能夠根據具體設備功能構建連接器解決方案，而不是受限於單一固定介面結構。
這種連接器解決方案適用於哪些場景
航空連接器適用於許多產業，因為它結合了機械強度、環境防護和電氣可靠性。在工業自動化中，它可用於感測器、控製模塊、機器人、生產設備和現場終端。在通信系統中，它可連接無線電設備、閘道、控製面板、應急設備和戶外終端。
在軌道交通和運輸專案中，航空連接器可以帮助保護設備介面，使其免受振動、灰塵和長期戶外暴露影響。在醫療設備中，穩定的訊號和電源連接可支援設備可靠性。在海洋勘探、戶外監測、軍工相關系統和加固型工程專案中，密封且耐用的連接器通常是必要配置。
当連接器作為系統設計的一部分被選擇，而不是作為事後补充項時，其價值最為明顯。針腳數量、接觸佈局、標準、外殼材料、防護等級、線纜類型和維護方式都應一起規劃。
專案價值
第一項價值是可靠性。航空連接器有助於在振動、灰塵、水和反復操作可能影響普通連接器的環境中，維持穩定的物理和電氣連接。
第二項價值是防護能力。憑藉防水防塵設計，以及合適型號可達到IP67或更高的防護等級，航空連接器非常適合戶外和要求較高的工業應用。
第三項價值是靈活性。不同的針腳數量、尺寸、標準、線纜類型和客製化佈局，使航空連接器能夠服務於多種工業和通信設備。
第四項價值是可維護性。快速連接、清晰的介面匹配和加固結構，有助於降低維護難度並提升現場服務效率。
在工業和通信專案中，可靠的連接器是系統穩定性的一部分。選擇合適的航空連接器，有助於保護訊號品質、電源傳輸、設備運行和長期維護。
常見問題
兩個針腳數量相同的航空連接器是否一定可以一起使用？
不能。相同的針腳數量並不能保證相容。直徑、針腳排列、外殼結構、鎖緊方式、標準和準確型號也必須匹配。
專案什麼時候應使用金屬外殼而不是塑膠外殼？
当設備面临較強振動、衝擊、電磁干擾、戶外暴露或要求較高的工業條件時，通常優先選擇金屬外殼。塑膠外殼可能更適合輕載或對重量敏感的應用。
每個專案都需要IP67防護嗎？
不需要。IP67或更高防護對戶外、潮濕、多塵或惡劣環境非常重要。室內控製櫃或受保護的設備機房並不一定需要相同等級的防護。
訂購客製化線纜之前應確認哪些資訊？
專案團隊應確認連接器型號、針腳定義、線纜長度、屏蔽要求、訊號類型、電流等級、安裝環境，以及連接器是否需要防水或抗振效能。
航空連接器能否同時傳輸電源和訊號？
可以。許多航空連接器可以設計用於電源、訊號、音訊、控製或混合傳輸。具體能力取決於觸點設計、針腳佈局、線纜規格和電氣額定值。
