水位數值可以告訴操作人員現場正在發生什麼，而即時影像則有助於判斷事件發生的原因。在智慧水利監測專案中，將兩者顯示在同一畫面，可讓控制室團隊更快核實異常讀數、查看周邊狀況，並判斷告警是否需要立即處置。一套實用的架構，是由雷達感測器負責測量、既有攝影機提供現場影像，再由影像整合平台同步兩類來源。這種方式不必要求單一裝置承擔所有任務，也能在不更換仍可正常使用之 CCTV 系統的情況下完成監測升級。
為什麼測量資料與現場影像應同步顯示
水文遙測與視訊監控通常是分開建置的系統。遙測頁面顯示最新水位，CCTV 平台則呈現河道、水庫、閘門或排水渠道的畫面。當告警發生時，操作人員必須切換應用程式、找出對應攝影機，再比對兩套系統的時間軸。日常作業中，這段延遲或許不明顯，但在強降雨、水位快速變化或洪水事件逐漸形成時，就可能影響判斷效率。
同步疊加功能可將目前水位、測量時間及資料狀態直接呈現在相關即時影像上。畫面能顯示漂浮物、渠道堵塞、水面擾動、設施損壞或現場維護活動，補充單一數值無法解釋的環境資訊；感測器讀數則提供可重複驗證的測量結果，不必由操作人員透過壓縮影像估讀水尺。
這套方案的目的不是在影像上增加裝飾性文字，而是建立一個統一操作視圖，讓測量結果、現場核實與事件處置使用相同的站點識別及時間基準。如果現場具備相應資料來源，同一架構也可顯示流速、流量與降雨量。
畫面所顯示的測量項目也必須有明確定義。水深、水位與高程彼此相關，但不能混為一談。在資料進入畫面之前，專案應先確定參考基準面、工程單位、感測器偏移量及數值進位規則。如果操作工作依賴快速變化的水情，畫面還可將水位上升速率與簡短趨勢指標列為獨立計算欄位。這些計算結果應保留資料來源的取樣間隔與品質狀態，使操作人員能夠區分可靠趨勢與樣本不完整所形成的結果。
為水位讀數選擇合適的資料來源
適合採用影像分析的條件
攝影機可以透過辨識水尺、水線或影像中的其他校準參考物來估算水位。這種方式能自然地將現場畫面與計算結果結合，適合攝影角度穩定、照明條件可控、參考物清晰可見，且影像分析模型已經過充分測試的站點。
但其限制必須經過審慎評估。降雨、霧氣、眩光、黑暗、水花、植被、漂浮物與鏡頭污染，都可能遮擋參考物或降低影像品質。狹窄渠道或不規則地形，也可能讓攝影機無法取得所需視角。若要可靠辨識，系統還可能需要較多運算資源、模型調校及站點專屬驗證。這些弱點在惡劣天氣中尤其明顯，而此時往往正是最需要可靠讀數的階段。
為什麼非接觸式雷達常被用作主要測量儀器
雷達水位感測器測量安裝位置與水面之間的距離，再依照站點基準面將距離轉換為水位。由於採用非接觸式測量，感測器不需要浸入水中，因此較不容易受到泥沙、漂浮物造成的附著或損壞。與完全依賴攝影機的測量方式相比，它對日照與能見度的依賴程度也較低，適合在河流、水庫、運河及城市排水站點進行連續監測。
但使用雷達並不代表可以忽略工程設計。安裝幾何、測量波束範圍、橋體振動、遮擋物、波浪、水面擾動、基準面準確性、供電與通訊狀況，都可能影響結果。每個站點仍需進行現場勘查、啟用測試，並定期與認可的參考測量進行比對。雷達在本方案中的實際限制則有所不同：它通常只提供資料數值，無法直接說明現場環境狀況。

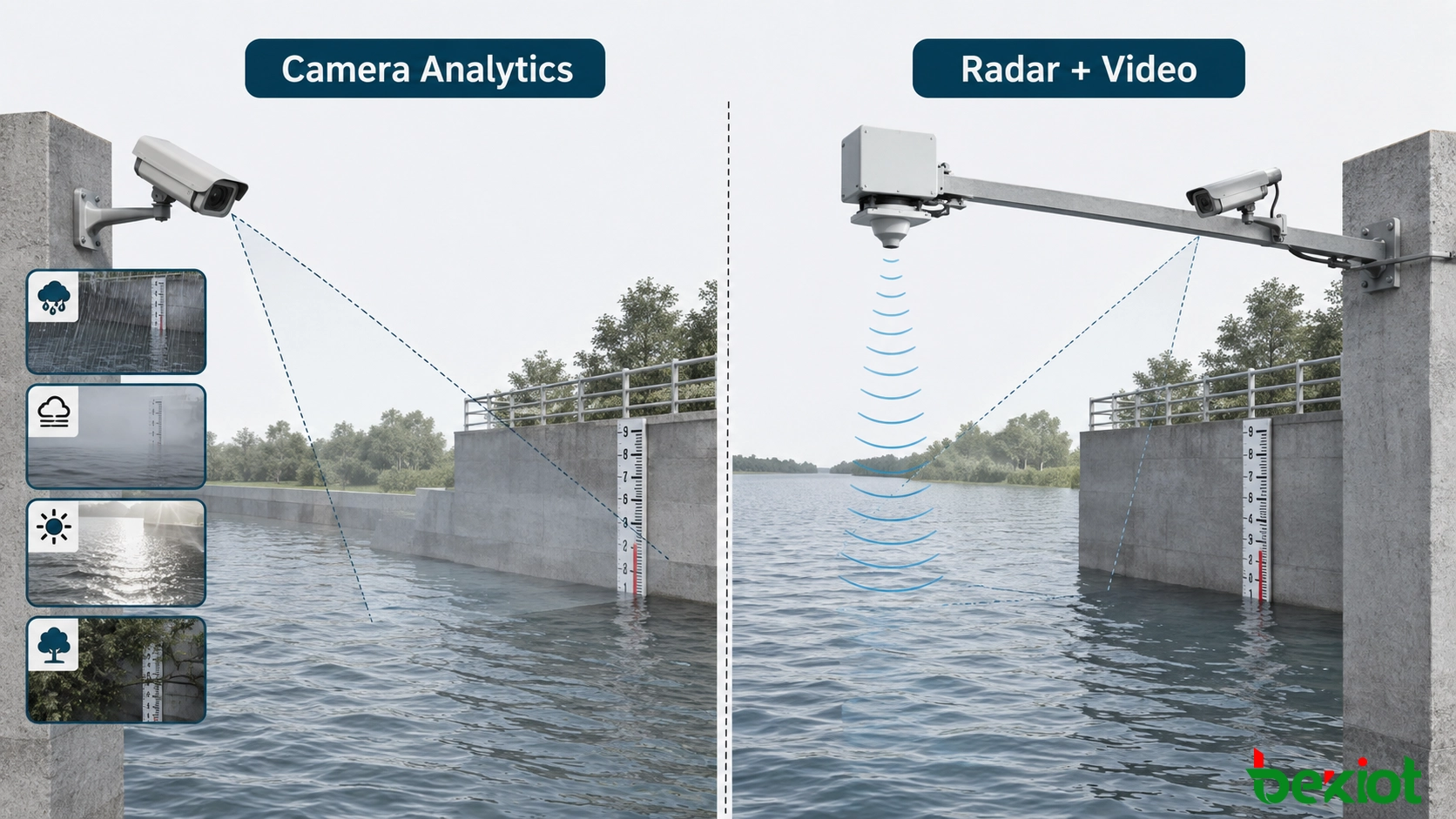

| 評估因素 | 攝影機測量 | 雷達與現場影像結合 |
|---|---|---|
| 主要結果 | 透過單一影像來源取得計算水位與現場畫面 | 獨立水位測量結果與同步現場影像 |
| 對能見度的依賴 | 較高；影像品質與參考物清晰度非常重要 | 水位測量較少受到照明與能見度影響 |
| 站點幾何條件 | 必須能穩定觀察適當的測量參考物 | 感測器與攝影機可分別選擇適合的安裝位置 |
| 處理需求 | 影像分析、校準及站點專屬驗證 | 遙測資料標準化、來源對應及影像疊加 |
| 既有 CCTV 的利用 | 可能需要重新調整位置或設置專用測量攝影機 | 一般攝影機通常可繼續作為現場影像證據來源 |
建立同步的資料與影像處理路徑

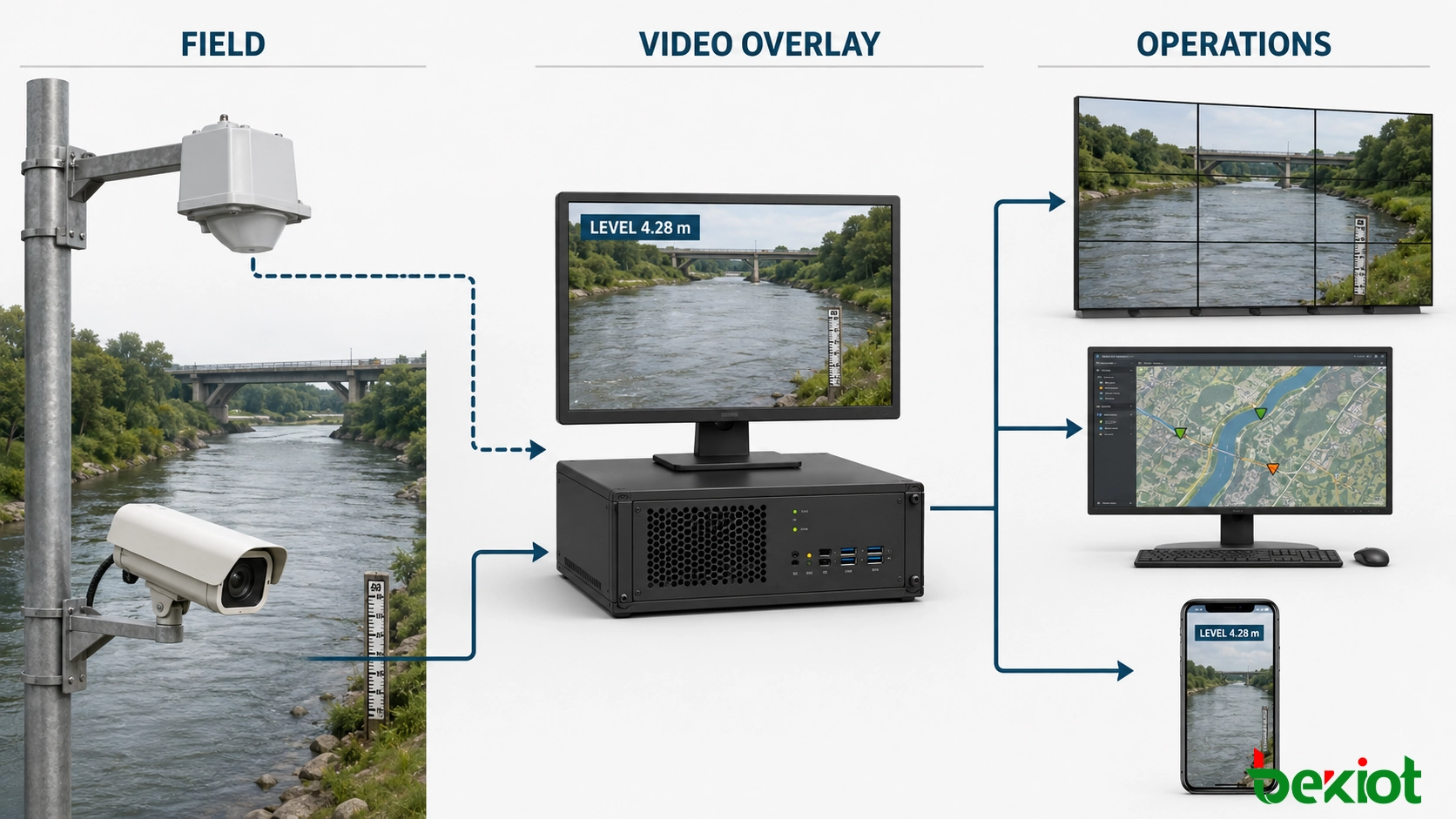

整合層位於現場裝置與操作應用程式之間。它透過既有遙測網路接收雷達讀數，同時取得對應的攝影機串流。系統透過站點對應關係，將每個感測器連結至一個或多個攝影機，避免水位數值被顯示在錯誤的現場畫面上。
-
取得測量資料。收集水位及其來源 ID、時間戳記、工程單位，以及資料品質或通訊狀態。
-
標準化資料。將現場訊息轉換成一致的內部格式，同時保留原始數值及來源時間。
-
接入即時攝影機。透過支援的介面連接既有攝影機、錄影設備或視訊管理系統。
-
綁定資料來源。明確維護監測站點、感測器、攝影機、基準面及告警規則之間的關係。
-
組合操作畫面。加入清楚可讀的水位、單位、時間戳記及資料品質狀態，同時避免遮擋影像中的重要區域。
-
分發與記錄。將組合畫面傳送至已授權的應用程式，同時保留原始感測資料，以及在需要時保留未經修改的影像。
在整個處理路徑中，資料來源應保持可追溯。標準化記錄應保留原始裝置識別碼、來源時間戳記、接收時間戳記、單位、品質代碼及轉換規則。如果現場通訊不穩定，邊緣閘道可以暫存測量資料，並在通訊恢復後補傳；但延遲抵達的記錄必須標示為歷史資料，不能被當作即時資料顯示。這樣可避免把網路延遲誤判為河流或水庫的突然變化。
輸出方式應配合接收端的需要。RTSP 常用於建立及控制即時媒體傳輸；如果瀏覽器需要低延遲觀看與互動，則可採用 WebRTC。RTMP、HLS 與 HTTP-FLV 可在適合的環境中支援內容上傳或網頁分發；SIP 則可與相容的通訊或調度系統進行工作階段及訊號整合。支援某項協定並不等於可以直接互通，編解碼器、身分驗證、延遲、加密、瀏覽器與防火牆要求仍需進行測試。
影像處理能力應根據並行串流數量、解析度、畫面更新率、編解碼格式及是否需要轉碼進行規劃。如果串流格式相容，直接轉送通常比重新解碼與編碼消耗更少資源，並可降低延遲。行動裝置可使用適應性子串流，而較高品質的來源仍可保留給證據保存與控制室顯示。
這套架構可將組合畫面提供給控制室電視牆、GIS「一張圖」介面、調度台、瀏覽器儀表板或行動應用程式。重複利用已安裝的攝影機，可減少現場施工並保護既有 CCTV 投資；水位測量的準確性，則仍由專用水文感測器及其安裝品質負責。
將畫面上的數值轉化為事件處置流程

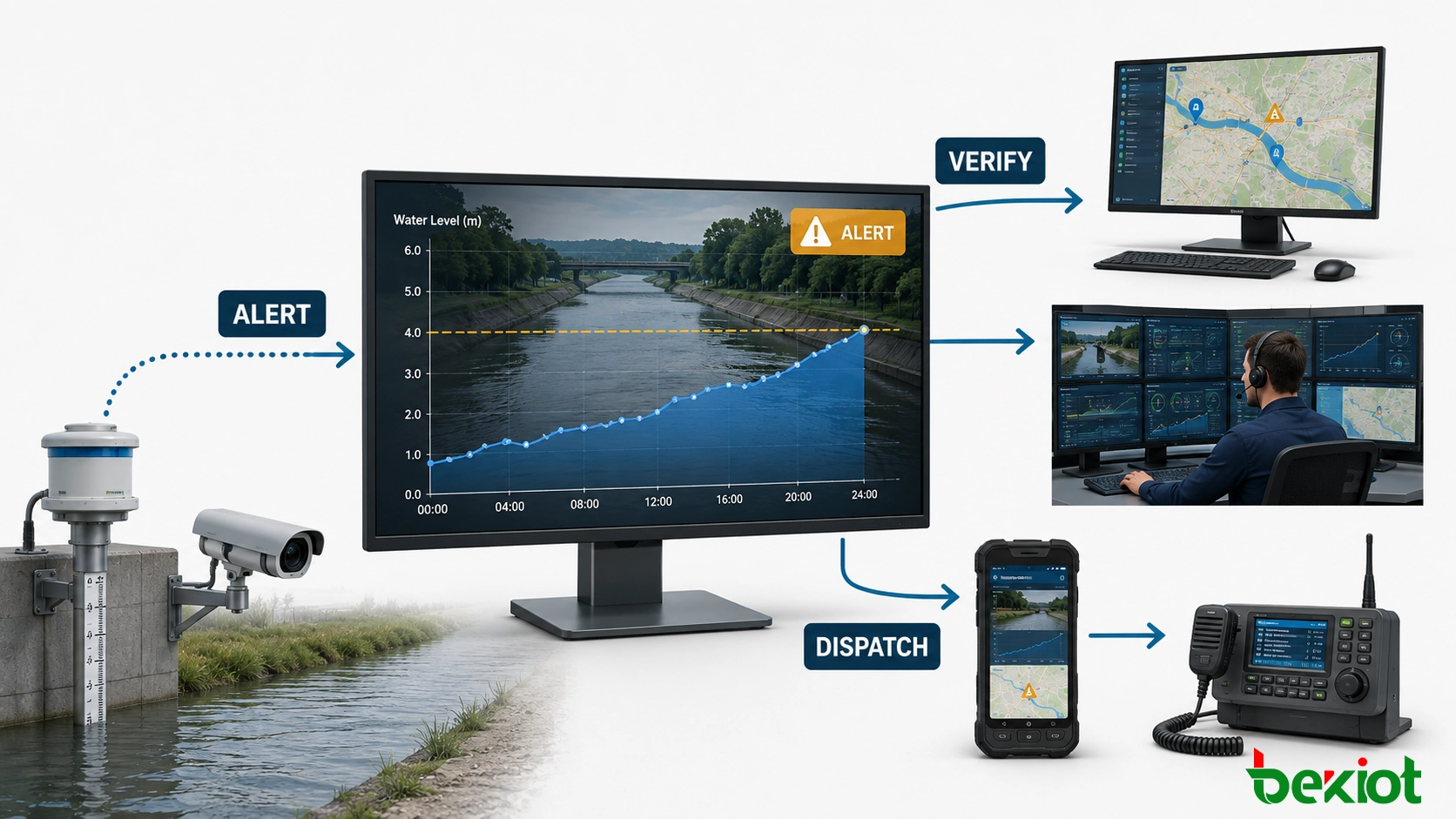

真正的操作價值來自資料疊加與告警處理的聯動。平台不必要求人員持續監看所有頻道，而是根據設定門檻進行判斷，並在條件成立時顯示相應現場畫面。警戒與嚴重水位應依照已核准的站點方案設定，並加入遲滯或持續時間規則，避免水面在門檻附近波動時重複產生告警。
一個典型事件可以自動開啟對應攝影機、突出目前讀數、建立事件記錄並通知值班團隊。根據周邊系統的配置，通知可透過控制室桌面、行動應用程式、電話流程或無線電調度介面發送。未被確認的告警可依升級規則轉交其他職務人員。所有操作都應留下記錄，讓管理人員能夠重建數值何時變化、操作人員看到什麼，以及後續處置如何進行。
在不隱藏原始測量資料的前提下，結合多項條件可提高決策可靠性。例如，高水位門檻可以先產生警告；如果水位持續上升、上游出現降雨或另一個監測點也發生變化，系統便可提高事件優先級。操作人員應能查看是哪一項條件觸發事件，以及哪一條規則改變了事件嚴重程度。
畫面狀態必須清楚區分目前測量值與過期資料。如果遙測連線中斷，系統不應持續把最後一次有效數值顯示成即時資料。明確顯示「資料無法取得」或「最後更新時間」，比呈現看似可信但已過期的數值更安全。影像與感測器通道也應能獨立失效：攝影機中斷不應刪除遙測資料，遙測中斷也不應停止原有影像服務。
系統驗收應以證據與測試結果為準
成功展示系統功能並不等於專案已經完成。正式部署的系統必須證明畫面數值來自正確感測器、使用正確基準面，並能在正常運行及網路中斷期間與影像保持時間對應。交付之前，專案團隊應檢查下列項目：
-
站點識別：感測器 ID、攝影機 ID 及地圖位置必須與核准的資產清冊一致。
-
參考基準：雷達安裝參考點及畫面顯示的高程或水深，應採用操作人員所需的單位與基準面。
-
時間同步：閘道、感測器、錄影設備及應用伺服器使用受控時間來源，並保留來源時間戳記。
-
測量品質：在具有代表性的水況下，使用認可的參考方式核對讀數。
-
影像可用性：日間與夜間畫面都能顯示相關渠道、河岸、閘門或結構物，資料疊加層不得遮擋重要證據。
-
告警行為：門檻、持續時間、確認、升級及恢復規則應產生預期的操作結果。
-
網路效能：在符合實際負載的條件下，測試頻寬、端對端延遲、封包遺失及重新連線行為。
-
證據保留：原始測量資料、來源影像、衍生串流、告警記錄及操作行為，均應符合組織的保存政策。
-
存取控制：依照工作職責，分別設定觀看、配置、告警確認及資料匯出的權限。
-
維護工作：記錄清潔、檢查、基準面核對、配置備份及故障處理責任。
可用性與網路安全應被視為系統運行要求。感測閘道、攝影機及伺服器應使用獨立憑證、最小權限帳號及受控網路區域。遠端管理連線應加密並留下記錄。對於關鍵站點，可透過備援電源、遙測資料暫存補傳及備用處理節點維持核心服務。恢復測試應確認系統能夠重新連線，並驗證中斷期間所累積資料的準確性。
只要專案需要稽核能力，最終設計就應保留原始資料來源。組合影像有助於快速理解事件，但不應成為唯一記錄。保留來源遙測資料與原始影像，才能在事後調查時間差、修正疊加設定，並在不改變證據的情況下重現事件。
常見問題
感測器與影像的時間戳記應如何同步？
使用共同的網路時間來源，以 UTC 儲存時間戳記，並在現場裝置能夠提供來源時間時保留該項資料。平台應定義可接受的時間偏差，並標示超出範圍的資料來源。時間同步不僅要在初始設定時測試，也應在系統重新啟動及通訊中斷後再次驗證。
加入資料疊加會改變原始錄影嗎？
不一定。穩健的設計會保留原始攝影機串流或錄影，另外建立衍生畫面，或將疊加資訊儲存為關聯中繼資料。這樣既能保護證據完整性，也能為操作人員提供便利的組合畫面。
感測器停止更新時，系統應如何處理？
超過設定時間後，數值應進入過期或無法取得狀態。畫面需要顯示最後更新時間、改變視覺狀態，並產生通訊或裝置健康告警。最後一次有效讀數不得被當作目前測量值顯示。
一個水位感測器可以關聯多個攝影機嗎？
可以。廣角畫面、近距離畫面及下游畫面，都可為同一測量點提供有價值的現場資訊。配置時應指定一個主要畫面，並清楚標示所有其他視角，讓操作人員理解彼此之間的關係。
事件發生後，哪些記錄適合用於複查？
應保留原始遙測序列、裝置品質狀態、原始影像、事件組合片段、告警狀態變化、通知、確認記錄及配置變更歷史。這些記錄共同呈現實際水情事件與系統的操作處置過程。
