LMR、HF及VHF/UHF無線電系統在工業廠區、交通網路、公用事業、公共安全作業及緊急通信中仍然具有重要作用。現場人員在日常作業中可能依賴雙向無線電進行通信，而控制室、辦公室及遠端指揮中心則越來越多地使用SIP電話、IP PBX系統及軟體式調度平台。

問題在於，這些系統通常彼此獨立運作。無線電使用者在RF網路中通信，而電話使用者及調度人員則在IP網路中工作。SIP Radio Gateway可在這兩種環境之間提供介面，使現有無線電頻道能夠從基於SIP的通信系統進行存取，而無需更換原有無線電基礎設施。

實際系統整合並不只是將類比音訊轉換為IP封包。閘道還需要管理發送及接收音訊、PTT控制、載波偵測、無線電介面電平，以及傳統無線電系統的半雙工運作方式。

為什麼要將無線電系統連接至SIP網路？

傳統無線電系統通常圍繞自身的覆蓋區域進行設計。調度人員可能操作控制無線電或基地台，而辦公室人員則使用獨立的電話系統。如果涉及多個設施，每個站點還可能維護各自的無線電設備及本地調度席位。

相關產品資訊： RoIP Gateway解決方案

當控制室操作員需要聯絡無線電使用者、遠端辦公室需要存取本地無線電頻道，或多個無線電系統需要由同一個調度中心進行監控時，這種相互獨立的系統架構就會產生通信斷層。

將無線電資源接入SIP網路，可以把現有無線電頻道延伸至原有操作位置之外。根據系統架構不同，無線電頻道可以透過IP網路由調度台、SIP分機、IP PBX或遠端控制中心進行存取。

無線電網路本身無需改變。現有基地台無線電、中繼器及控制無線電可以繼續使用，由閘道負責提供與IP通信層之間的連接。

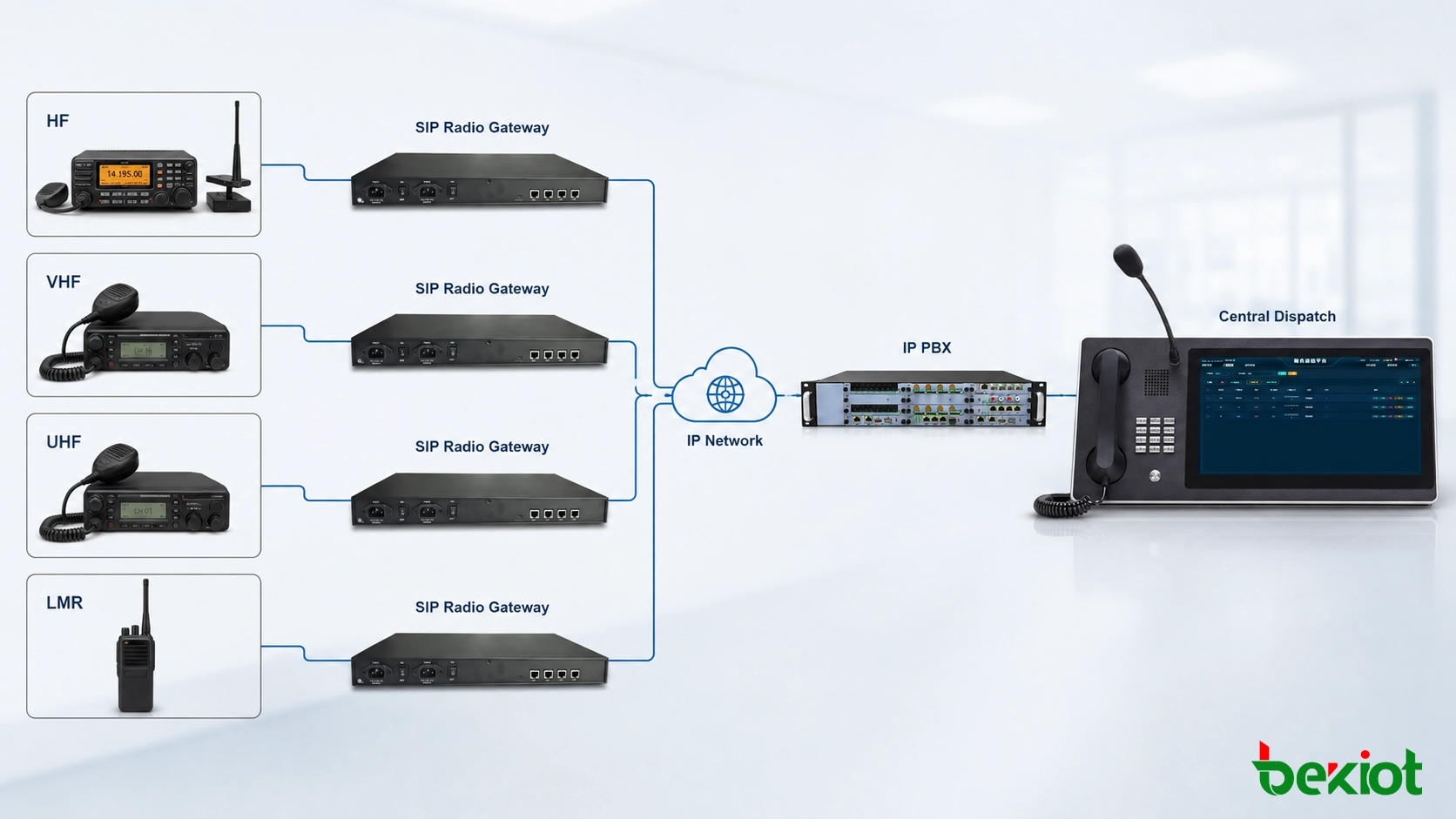

SIP Radio Gateway架構與無線電介面

Radio Gateway位於兩種採用不同通信方式的系統之間。無線電側通常依賴實體音訊及控制介面，而IP側則使用信令及基於封包的語音傳輸。

RX與TX音訊

大多數無線電整合都需要獨立的接收及發送音訊路徑。當無線電接收到傳輸時，RX音訊會傳送至閘道。閘道將該訊號轉換為數位音訊，並透過IP網路發送。

在相反方向上，從SIP或調度系統接收到的語音會被轉換為與無線電相容的音訊訊號，並傳送至無線電設備的TX音訊輸入端。

安裝前應檢查這些介面的電氣特性。音訊電平、阻抗、接地方式，以及介面採用平衡或非平衡連接，都可能影響語音品質。

PTT控制

雙向無線電通常無法在同一頻道上同時進行發送及接收。在IP側音訊能夠透過RF發送之前，必須先將無線電切換至發射模式。

閘道透過PTT控制完成這項操作。根據設備不同，PTT可能使用專用控制接腳、繼電器接點、GPIO或E&M介面。

當調度人員開始發話時，閘道會啟動PTT並向無線電設備輸入TX音訊。傳輸結束後，閘道釋放PTT，無線電設備返回接收模式。

COR與COS

閘道還需要判斷無線電頻道目前是否處於活動狀態。許多基地台及車載無線電設備都提供COR或COS輸出，當偵測到有效載波或接收訊號時，其輸出狀態會發生變化。

這些資訊可用於開啟接收音訊路徑、在調度台上顯示頻道活動狀態，或在頻道已被占用時防止操作員發射。

GPIO、E&M與串列控制

專業Radio Gateway可提供可設定的GPIO或E&M介面，用於PTT、忙碌狀態指示、警報及外部控制。部分無線電設備還提供RS-232或其他串列介面。

當閘道與無線電設備均支援所需命令時，可利用串列控制實現頻道選擇、頻率變更或狀態監控等功能。這些能力取決於具體無線電型號，不能僅因為閘道支援SIP就預設所有功能都可使用。

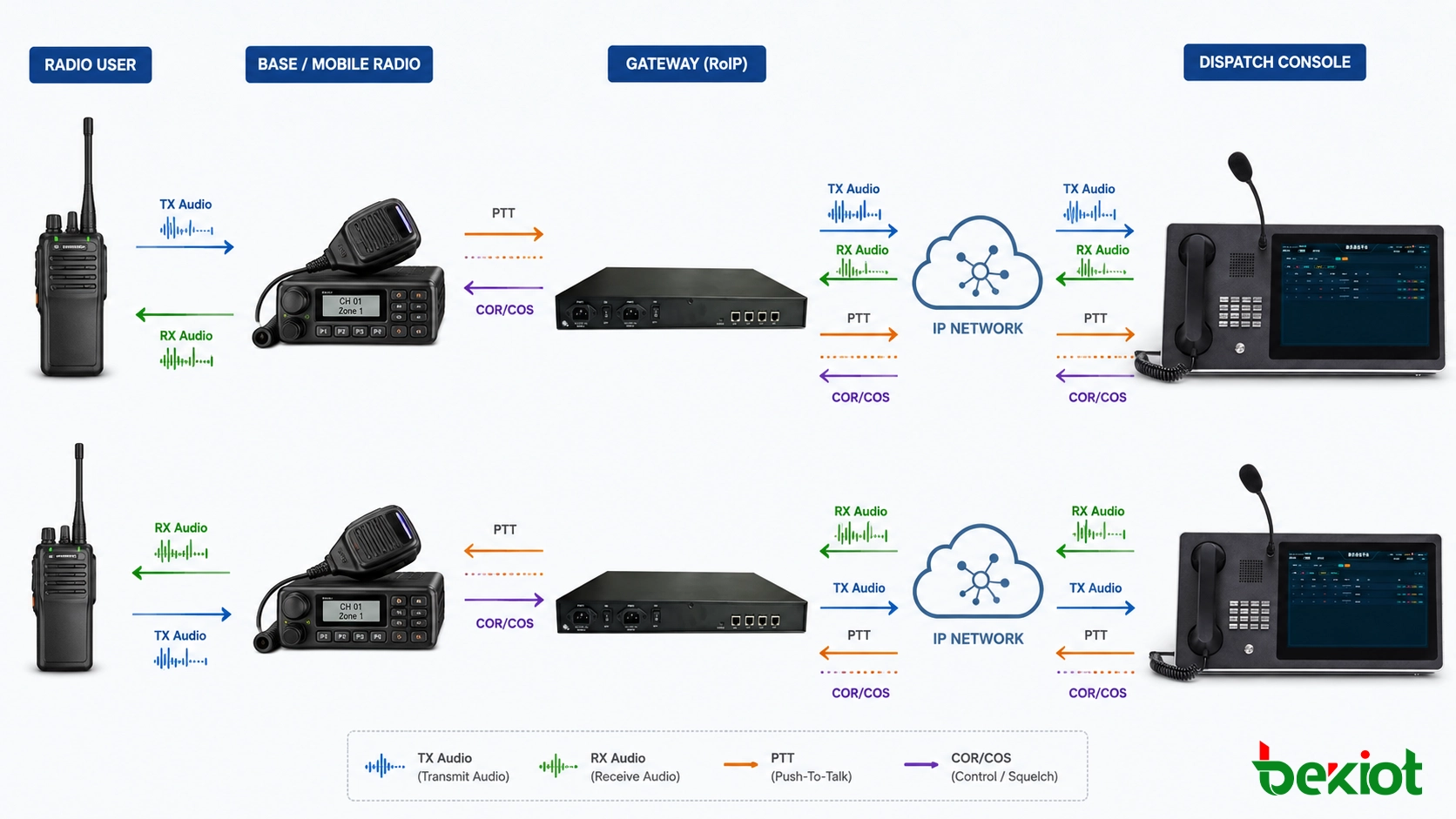

無線電音訊與PTT如何透過SIP及IP運作

SIP、語音傳輸及無線電控制在同一通信路徑中承擔不同功能。

SIP用於建立及管理IP端點之間的通信工作階段。建立工作階段時會協商媒體資訊，而即時語音通常透過RTP進行傳輸。

在頻寬充足且需要直接互通的LAN及受管理WAN環境中，通常會使用G.711 PCMA或PCMU等編解碼器。

PTT及COR等無線電專用功能仍由閘道負責處理。SIP不會直接取代無線電設備的電氣PTT介面或載波偵測介面。相反，閘道負責將IP通信系統的運作狀態轉換為無線電設備所需的控制動作。

無線電到IP通信

當現場使用者透過VHF、UHF或其他已連接的無線電設備發話時，接收無線電會向閘道輸出RX音訊。同時，COR或COS訊號可以表示該頻道目前處於活動狀態。

閘道處理音訊後，透過IP網路傳送至指定的調度台、SIP端點或通信平台。

IP到無線電通信

當調度人員回覆時，閘道首先啟動已連接無線電設備的PTT控制。隨後，來自IP側的音訊會傳送至TX音訊介面，並透過無線電頻道發送。

操作員釋放PTT後，閘道解除發射命令，使頻道重新返回接收模式。

IP上的PTT需要相容的控制邏輯

不同Radio Gateway或調度系統對PTT控制的實現方式並不完全相同。

部分閘道系統在不同閘道單元之間使用內部控制信令。另一些系統則將無線電頻道接入SIP伺服器，並透過自身應用邏輯管理PTT。調度平台也可能透過專用API或製造商特定控制協定與閘道通信。

因此，應同時驗證語音層及控制層的互操作性。SIP成功註冊並不代表PTT、頻道忙碌狀態指示或遠端無線電控制一定能夠與所有第三方平台正常協同運作。

連接LMR、HF與VHF/UHF無線電系統

基本閘道架構可用於多種類型的無線電系統，但實際介面要求主要取決於無線電設備本身，而不是僅由RF頻段決定。

LMR無線電整合

Land Mobile Radio系統廣泛應用於工業設施、交通營運單位、公用事業、安全機構及緊急服務。

SIP Radio Gateway通常可以連接LMR基地台、控制無線電、車載無線電或其他適合的無線電介面。閘道從無線電設備取得語音及控制訊號，並將其提供給IP通信系統。

當組織希望保留現有無線電基礎設施，同時將調度席位遷移至集中式或遠端位置時，這種方式尤其適用。

對於DMR、P25或TETRA等數位無線電技術，需要區分音訊層整合與協定層整合。

如果閘道透過RX音訊、TX音訊、PTT及COR與無線電設備連接，可以實現基本的無線電語音互通，但並不會自動取得數位無線電系統中的所有原生功能。

使用者身分、通話群組、緊急信令、GPS資訊、加密控制及其他數位功能，可能需要協定級整合，或使用無線電系統製造商提供的專用介面。

HF無線電整合

HF無線電常用於需要遠距離通信，或在行動及地面通信網路受限時仍需保持通信的場景。典型應用包括偏遠工業站點、海事通信、緊急網路及孤立基礎設施。

Radio Gateway可以讓HF收發器繼續安裝在靠近天線系統的位置，而操作人員則從遠端控制中心進行操作。

語音及PTT控制可以透過IP網路在兩個位置之間傳輸。如果HF無線電提供相容的遠端控制介面，還可能支援頻道或頻率選擇等功能。

VHF與UHF無線電整合

VHF及UHF系統經常用於工廠、礦山、港口、鐵路、機場、公用事業站點及大型園區的本地通信。

將閘道連接至基地台或控制無線電後，可以把無線電頻道延伸至IP網路，使調度人員無需一直位於無線電設備旁邊。

當系統涉及多個站點或多個頻道時，還可以在一個調度工作站上集中顯示多個無線電資源，減少操作席位部署多台獨立控制無線電的需要。

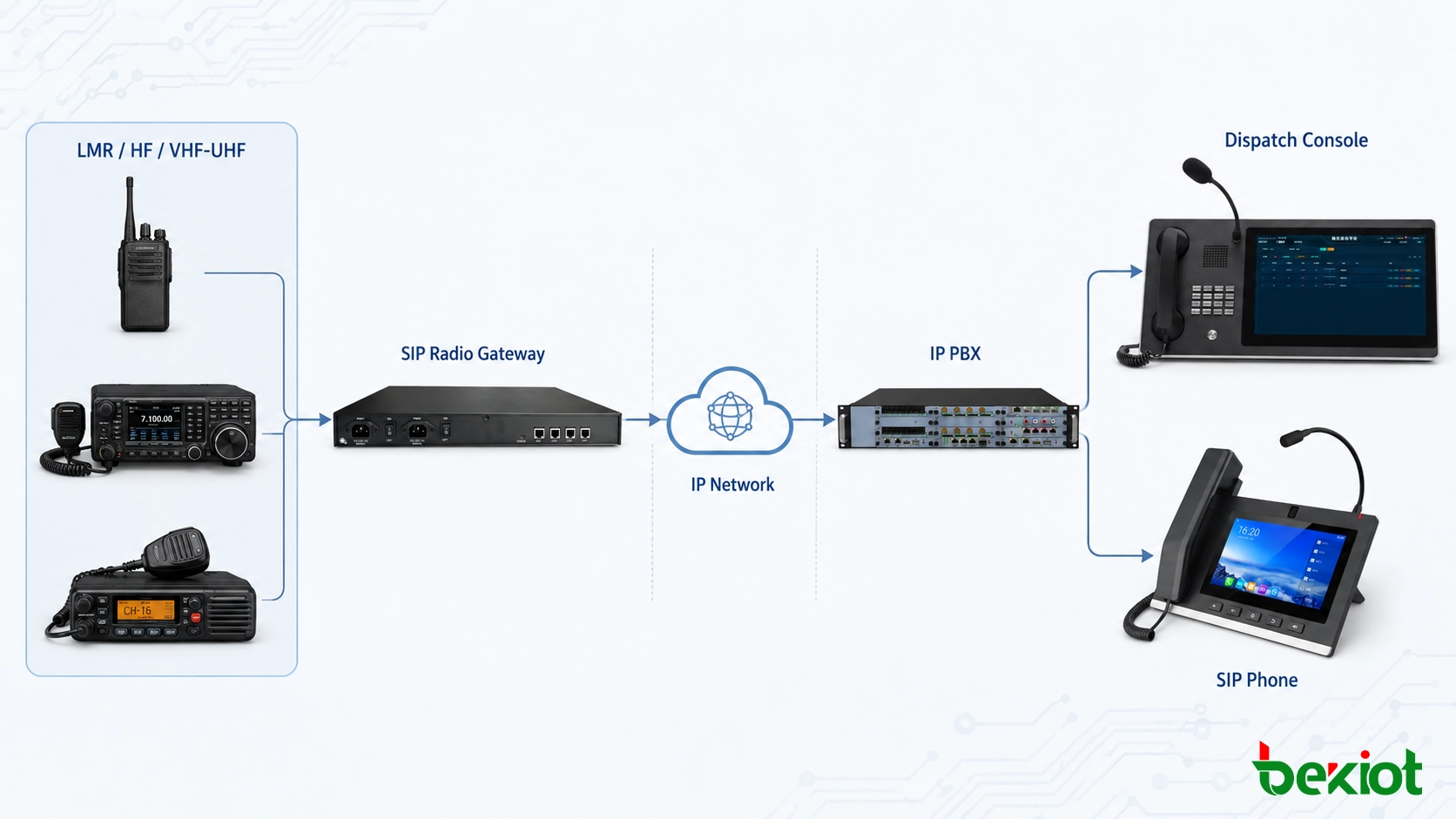

常見SIP Radio Gateway部署架構

無線電到SIP電話

在相對簡單的部署方式中，Radio Gateway可以註冊至IP PBX，並分配SIP帳號或分機號碼。

經過授權的SIP使用者隨後可以按照系統中設定的路由及控制規則存取已連接的無線電頻道。

這種方式適用於主管、維護人員或保全人員只需要偶爾存取無線電網路，而不需要完整調度台的場景。

無線電到調度台

控制室通常需要同時處理多種通信資源。操作員可能需要監控多個無線電頻道，同時還要處理SIP分機、緊急呼叫或外部電話連線。

調度平台可以透過統一操作介面集中顯示這些通信資源，使調度人員能夠選擇所需的無線電頻道並控制PTT，而無需為每個無線電網路單獨配置麥克風或控制無線電。

透過WAN遠端存取無線電

無線電設備與調度人員不必位於同一地點。基地台無線電可以安裝在天線覆蓋效果最佳的位置，而其閘道則透過專用WAN、VPN、光纖網路、微波鏈路或其他適合的IP連線，將無線電設備接入遠端調度中心。

這種架構適合無人值守無線電站點、分散式工業設施，以及覆蓋大範圍地理區域的通信網路。

一個調度平台接入多個無線電網路

部分組織同時運作多個彼此獨立的無線電系統。例如，某個設施可能使用VHF進行維護通信，使用UHF進行保全通信，並將HF作為長距離備援通信方式。

每台無線電設備都可以透過適合的閘道頻道進行連接，並透過IP網路接入同一調度環境。

各RF網路仍保持彼此獨立，但操作員可以透過統一控制介面存取這些無線電資源。

部署SIP Radio Gateway前需要檢查什麼

大多數無線電整合問題來自介面不相容、控制邏輯或網路條件，而不是SIP註冊本身。因此，在安裝前應對無線電設備及網路環境進行檢查。

無線電介面相容性

確認無線電設備提供適合的RX音訊、TX音訊、PTT介面，並在需要時提供COR或COS連接。

應根據無線電設備文件核對附件連接器接腳定義、音訊電壓、阻抗及控制邏輯。通常情況下，透過專用附件連接器或系統連接器進行整合，比直接使用麥克風及揚聲器連接更適合。

PTT與載波偵測

PTT可能採用active-high、active-low、乾接點、繼電器、GPIO或E&M控制方式。閘道必須依照無線電設備的實際介面進行設定。

COR或COS的極性也需要進行檢查。設定錯誤可能導致無線電頻道始終顯示為活動狀態，或使閘道無法辨識進入的無線電通信。

音訊電平調整

在系統試運轉期間，應使用正常無線電通信測試TX及RX音訊電平。電平過高可能導致聲音失真，而電平過低則可能造成語音太弱或難以聽清。

如果無線電設備與閘道安裝在不同機櫃內，或由不同電源供電，還應考慮接地迴路、電氣隔離，以及平衡或非平衡連接等問題。

延遲、抖動與QoS

無線電調度對延遲較為敏感，因為操作人員需要頻繁在接收與發射狀態之間切換。較高的網路延遲會使通話顯得不自然，並可能導致每次發射開始時的語音被截斷。

因此，穩定的網路路徑、合理的QoS設定以及適當的抖動緩衝設定非常重要，尤其是在閘道透過WAN運作時。

SIP伺服器與呼叫路由

系統設計應明確閘道是直接與調度平台通信，還是註冊至IP PBX或SIP伺服器。

在基於PBX的部署中，可以為各個無線電頻道分配SIP帳號或分機號碼，從而與其他通信端點一起管理存取權限及呼叫路由。

網路安全與可靠性

當無線電通信透過遠端網路或不受信任的網路傳輸時，應綜合考慮防火牆規則、NAT行為以及RTP媒體路徑。

在設備支援且專案需要的情況下，可以採用VPN、加密SIP信令、安全RTP或其他保護方式。

對於關鍵通信系統，還應考慮冗餘電源、備援網路路徑及本地無線電操作能力，以便在IP網路或中央通信平台無法使用時繼續維持基本無線電通信。

SIP Radio Gateway整合常見問題

SIP Radio Gateway與RoIP Gateway有什麼差別？

RoIP Gateway是一個更廣泛的概念，用於指透過IP網路傳輸無線電語音及相關控制資訊的設備。SIP Radio Gateway則專門提供SIP連線能力，使無線電資源能夠與SIP伺服器、IP PBX系統、SIP電話或相容的調度平台進行互動。

許多專業閘道同時支援SIP及其他RoIP通信方式，因此這兩個概念在實際應用中可能存在重疊。

SIP電話可以與VHF或UHF無線電通信嗎？

可以。SIP網路與無線電設備之間需要配置適合的Radio Gateway。閘道負責語音轉換，並執行將無線電設備切換至發射模式所需的PTT控制。

一個閘道可以同時用於HF、VHF及UHF無線電嗎？

僅憑頻段無法判斷相容性。更重要的因素是無線電設備的音訊介面、控制訊號、電氣特性，以及是否存在遠端控制要求。

如果無線電設備能夠提供相容的RX音訊、TX音訊及PTT介面，那麼無論其工作於HF、VHF還是UHF頻段，都有可能連接至適合的Radio Gateway。

SIP會直接傳輸無線電PTT訊號嗎？

不一定。SIP負責管理通信工作階段，而閘道負責處理IP通信狀態與無線電設備所需實體PTT控制之間的對應關係。

根據不同設備，PTT可以透過GPIO、E&M、繼電器接點、串列控制或閘道專用控制信令實現。

DMR、P25或TETRA無線電可以接入SIP系統嗎？

可以，但具體可用功能取決於無線電設備的接入方式。

透過音訊及PTT介面連接，可以實現基本的語音互通。無線電ID、通話群組、緊急信令、定位或加密等原生功能通常需要更深入的協定級介面。

無線電通話與SIP通話可以統一錄音嗎？

可以。當無線電音訊進入IP通信環境後，相容的錄音平台可以集中錄製無線電通信及電話通信。具體錄音方式取決於Radio Gateway、SIP平台及整體調度系統架構。

合理設計的SIP Radio Gateway部署方案能夠讓組織繼續使用現有LMR、HF、VHF及UHF無線電基礎設施，同時將這些通信資源延伸至現代IP網路。關鍵在於驗證無線電介面、PTT與載波控制邏輯、音訊電平及網路條件，而不是簡單地將無線電整合視為一次SIP註冊操作。
