RoIP閘道器，也稱為IP無線電閘道器、無線閘道器、雙向無線閘道器或一鍵通閘道器，用於將傳統無線通訊系統與基於IP的語音平台連接起來。在許多專案中，它將無線音訊和控制訊號轉換為SIP或IP通訊，使雙向對講機、調度系統、軟交換平台、SIP電話、公網PTT平台和指揮中心能夠在一個系統內通訊。
在選擇RoIP閘道器時，許多使用者關注協定支援、網路連線、音訊編解碼器或調度平台相容性。然而，無線側的實體介面同樣重要。介面決定了閘道器是否能正確連接手持對講機、車載電台、基地台、類比中繼器、數位無線系統以及混合無線環境。合適的介面設計可以改善音質、減少延遲、增強電磁屏蔽效果並簡化現場整合。
介面選擇從無線環境開始
RoIP閘道器並非獨立運作，通常透過專用纜線連接到不同類型的無線設備。所連接的設備可能是手持對講機、車載電台、基地台、中繼器或專業行動無線終端。不同品牌的無線設備和不同的通訊系統通常具有不同的音訊電平、控制引腳定義、接地方式和觸發邏輯。
這就是介面和纜線設計對RoIP閘道器實際效能產生重大影響的原因。閘道器從外部看可能很簡單，但穩定的無線整合需要正確的訊號匹配、電磁保護、控制邏輯適配和音訊電平調整。如果纜線和介面不合適，系統可能會出現音量低、噪音、傳輸延遲、PTT控制失敗、觸發不穩定或與某些無線設備相容性差等問題。

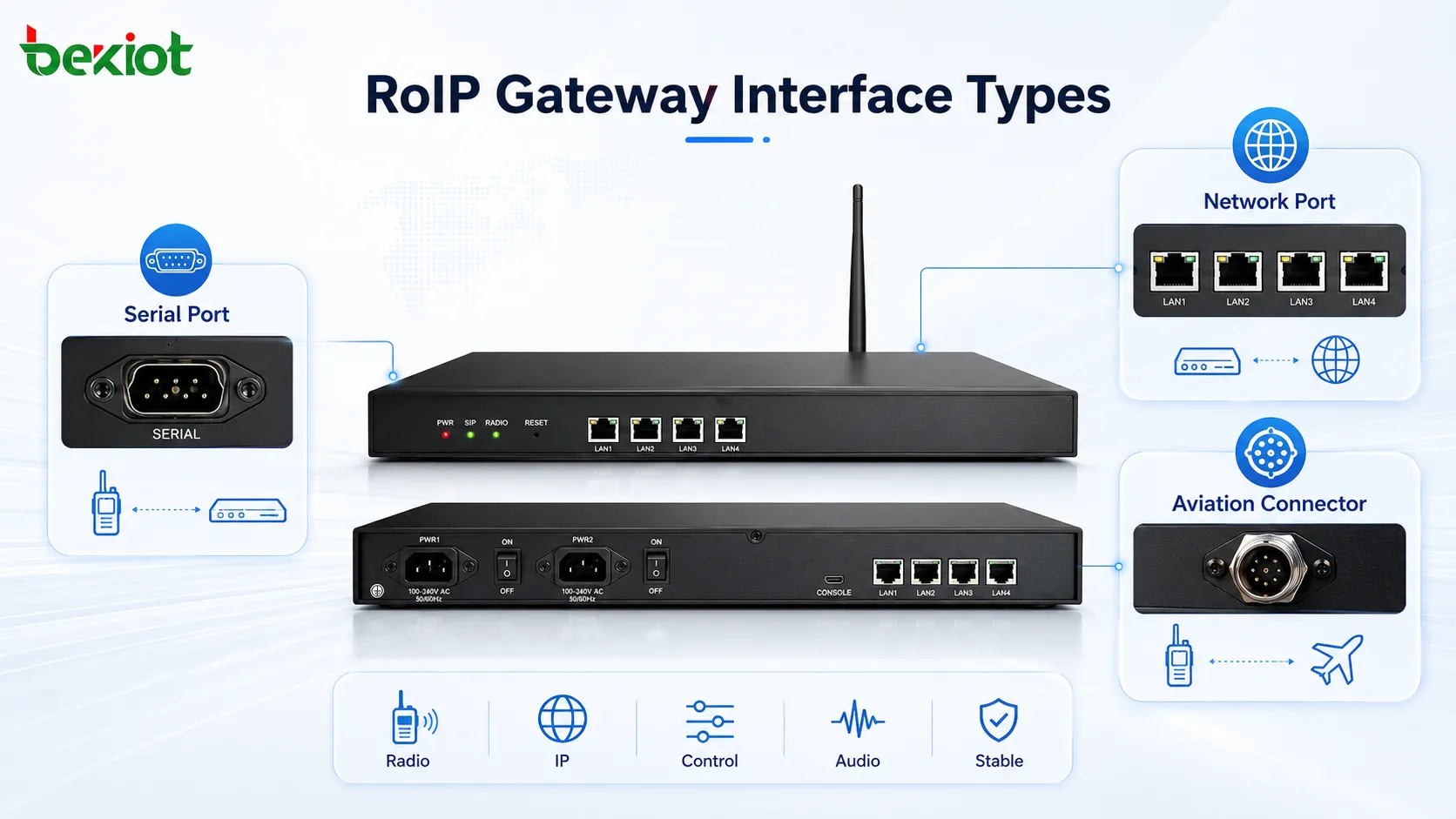

在實際部署中，RoIP閘道器介面通常分為幾種類型：序列介面連線、網路介面連線和航空接頭連線。航空接頭還可能使用不同的引腳結構，例如5針、6針或9針設計。每種介面類型都有其自身的使用案例，最佳選擇取決於無線設備、現場環境、所需功能和整合深度。
用於控制和設備適配的序列埠
序列埠通常用於控制訊號互動、組態或設備層級的通訊。在某些無線閘道器應用中，序列介面可以幫助閘道器與外部設備交換狀態資訊，或為無線操作提供控制路徑。它也可用於無線設備透過序列通訊暴露某些功能的系統。
序列介面的優勢在於它們在工業和通訊設備中相對常見。它們可以在某些整合專案中支援簡單的控制邏輯、設備命令或狀態回饋。對於熟悉無線控制系統的工程師來說，當專案需要結構化控制而不僅僅是音訊傳輸時，序列通訊可能很有用。
然而，序列埠通常不足以單獨完成整個無線閘道器功能。RoIP閘道器仍然需要音訊輸入、音訊輸出、PTT控制、接地，有時還需要COR或其他偵測訊號。在高功率無線環境中，還必須考慮纜線屏蔽和連接器可靠性。因此，序列埠更適合作為輔助介面或控制介面，而不是唯一的無線側連接方式。
用於IP組網和平台存取的網路埠
網路埠是RoIP閘道器IP側的核心介面。透過乙太網路，閘道器可以連接到區域網路、廣域網路、專用網路、VPN、調度平台、SIP伺服器、IPPBX、軟交換系統、錄音平台或公網PTT系統。這個介面讓傳統無線通訊進入IP通訊環境。
在基於SIP的部署中，網路埠允許將無線頻道註冊或連接為IP通訊資源。指揮中心隨後可以使用調度軟體、SIP電話、軟電話或統一通訊系統與無線使用者通訊。這使得無線頻道更易於管理、錄音、路由、監控以及與其他系統整合。
網路介面對於跨站通訊也很重要。一個站點的無線頻道可以連接到閘道器，透過IP傳輸，然後與另一個站點的無線頻道、調度平台或通訊中心連接。這是在工業園區、礦山、交通網路、能源設施、校園、港口、緊急指揮系統和公共安全專案中使用RoIP的最常見原因之一。

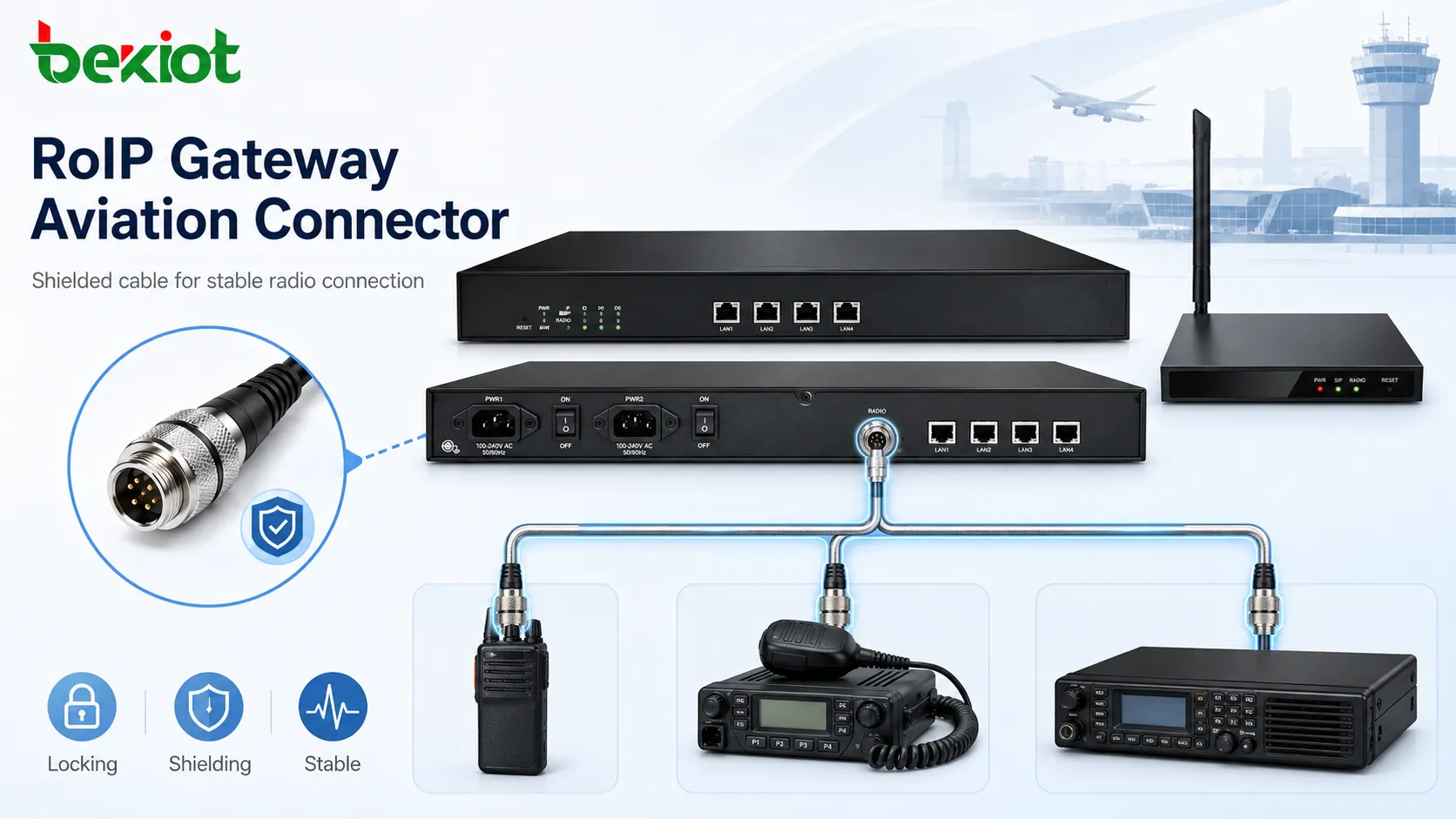

用於穩定現場佈線的航空接頭
航空接頭在RoIP閘道器的無線側被廣泛使用，因為它們提供更牢固、更穩定的實體連接。與常見的鬆散纜線介面相比，航空接頭通常具有更好的機械鎖定、更可靠的接觸以及對屏蔽纜線更好的支援。這在工業環境、行動指揮車輛、控制室、設備機櫃和高干擾無線裝置中尤其有用。
無線設備在發射時可能會產生強烈的電磁干擾。常見的手持對講機可能以2W或5W發射，而車載電台和基地台可能以10W或更高功率發射。有些無線系統甚至可以達到數十瓦的發射功率。如果閘道器纜線沒有適當屏蔽，發射的射頻能量可能會干擾閘道器本身，導致噪音、觸發不穩定、音質差或通訊失敗。
屏蔽航空接頭配合合適的屏蔽纜線，可以減少纜線段上的干擾並提高連接可靠性。這就是為什麼在專業的RoIP閘道器部署中，當閘道器必須連接高功率車載電台、VHF/UHF無線系統或複雜通訊環境時，航空接頭通常更受青睞。
為什麼引腳數會改變可用功能
航空接頭並非都相同。根據閘道器設計和所需訊號定義，連接器可能使用5針、6針、9針或其他結構。引腳數直接影響可以支援多少音訊、控制和偵測訊號。
對於基本的無線連接，通常需要四個訊號定義：音訊輸入、音訊輸出、接地和PTT控制。有了這四條線，閘道器可以向無線設備發送音訊、從無線設備接收音訊、提供公共接地參考並觸發一鍵通發射。
然而，基本的四訊號設計可能不是每個專案的最佳選擇。有些無線設備，尤其是車載電台或更高階的無線終端，可以提供更完整的訊號定義。如果閘道器介面沒有暴露這些訊號，系統可能會失去有用的功能，例如更快的接收偵測、更精確的觸發控制、更好的音訊平衡或改善的雜訊性能。
PTT控制和精確觸發的需求
PTT，即一鍵通，是RoIP閘道器中最重要的控制訊號之一。當IP側需要向無線側發送語音時，閘道器必須觸發無線設備進入發射模式。如果PTT時序處理不當，語音的前半部分可能會被截斷、延遲或遺失。
這就是為什麼許多RoIP閘道器系統需要適當的PTT緩衝和觸發控制。語音可能需要在發射開始前緩衝一小段時間，以便無線設備有足夠的時間進入發射狀態。如果沒有這種設計，使用者可能會聽到不完整的語音，尤其是當調度員在按下通話按鈕後立即說話時。
PTT佈線必須與無線設備的電氣要求匹配。不同的無線設備可能使用不同的觸發邏輯、接地方式和介面定義。靈活的閘道器介面和精心設計的纜線可以簡化適配過程並減少專案除錯時間。
COR訊號改善回應和偵測
COR，通常理解為載波操作繼電器或載波偵測訊號，在將RoIP閘道器連接到車載電台、基地台或提供接收狀態輸出的無線系統時非常有用。COR讓閘道器更準確地知道無線設備何時接收到有效訊號。
與僅依賴VOX語音啟動相比，COR觸發可以減少延遲並提高控制精度。VOX依賴於偵測音訊能量，因此可能受到噪音、弱音、背景聲音或靈敏度設置的影響。COR從無線設備提供更清晰的電氣狀態訊號，使閘道器回應更可預測。
在指揮調度、緊急通訊、工業協調和公網PTT互聯等應用中，減少延遲和精確的頻道偵測非常重要。這就是為什麼擁有足夠引腳以支援COR訊號的連接器更適合專業RoIP整合的原因。
平衡音訊線有助於改善音質
在簡單的無線連接中，音訊輸入和輸出可能只使用單端訊號定義。這對某些設備可能有效，但對於更高階的無線設備或強干擾環境可能並不理想。一些專業無線設備為麥克風輸入和揚聲器輸出提供正負音訊訊號線。

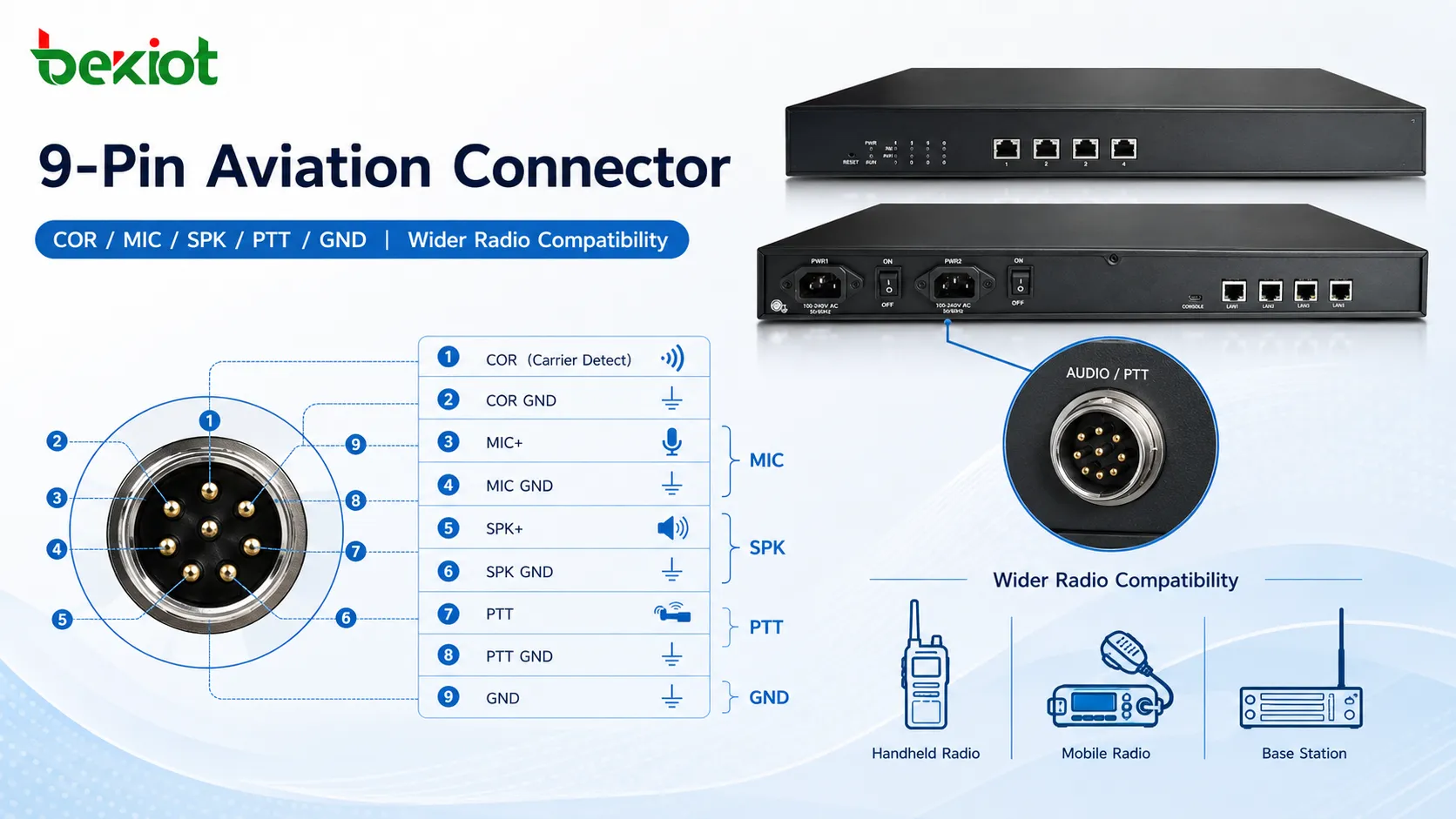

9針航空接頭設計可以提供更完整的訊號定義，例如COR+、COR-、MIC+、MIC-、SPK+、SPK-、PTT和接地。這些定義使閘道器能夠適應更多類型的無線設備並支援更好的音訊佈線。它們也有助於降低音量低、音質差、音訊電平不穩定或與某些專業無線設備連線失敗的風險。
如果閘道器僅提供更簡單的5針或6針連接器而沒有負音訊訊號定義，某些無線設備可能仍然可以工作，但結果可能不理想。在某些情況下，無線設備可能輸出音量低、音訊失真、雜訊高或相容性不完全。對於涉及多個無線品牌或高階終端的專案，更豐富的引腳定義可以使整合更可靠。
常見介面選項比較
| 介面類型 | 主要功能 | 典型用途 | 關鍵考量因素 |
|---|---|---|---|
| 序列埠 | 控制通訊或設備層級互動 | 特殊無線控制、外部設備連接、配置相關應用 | 通常需要與音訊和PTT佈線配合使用 |
| 網路埠 | IP組網和SIP平台存取 | 調度系統、IPPBX、軟交換、公網PTT、錄音、遠端存取 | 網路延遲、封包遺失、路由、VPN和安全策略會影響語音品質 |
| 5針或6針航空接頭 | 基本無線音訊和PTT連接 | 訊號要求有限的簡單無線閘道器連接 | 可能不支援完整的音訊負線或COR功能 |
| 9針航空接頭 | 更完整的無線音訊、PTT、COR和接地佈線 | 車載電台、高功率無線設備、專業無線整合、多品牌無線適配 | 需要針對每個無線型號進行正確的纜線定義和訊號匹配 |
將介面與專案場景匹配
最佳介面類型取決於實際部署場景。如果專案只需要簡單連接基本手持對講機，較簡單的連接器可能就足夠了。如果專案需要連接車載電台、高功率無線電台或多個無線型號，更完整的航空接頭介面通常更實用。
如果目標是將無線使用者與SIP電話、調度控制台、IP對講終端或公網PTT平台連接，則必須仔細規劃乙太網路和SIP側。閘道器應支援穩定的IP通訊、清晰的音訊處理、正確的訊號轉換和可靠的頻道管理。
如果系統需要支援多個無線埠、跨埠互連、通話群組、遠端調度、監控平台存取或多播通訊，則介面選擇應與軟體平台一起考慮。一個好的RoIP解決方案不僅僅是關於一個連接器，而是關於匹配無線佈線、網路傳輸、調度邏輯和操作流程。
音訊調整和現場除錯很重要
不同的無線設備通常具有不同的麥克風輸入電平、揚聲器輸出電平、阻抗特性和接地方式。即使連接器引腳定義正確，音訊可能仍需要調整。輸入增益、輸出增益、VOX靈敏度、觸發閾值和PTT緩衝時間都會影響最終通訊品質。
在專業RoIP部署中，閘道器應支援靈活的音訊調校。可調增益有助於解決語音低、音量過大、失真或背景噪音等問題。VOX靈敏度調整可以在COR不可用時幫助系統更準確地識別語音。PTT語音緩衝可以減少發射開始時的語音截斷。
最終交付前必須進行現場測試。工程師應測試接收音訊、發射音訊、PTT時序、COR偵測、延遲、噪音水平、纜線屏蔽和長期穩定性。對於涉及緊急調度或工業安全通訊的專案，這一測試過程尤為重要。
與SIP及更廣泛通訊系統的整合
在平台側，許多RoIP閘道器使用SIP將無線頻道與IP通訊系統連接。SIP支援使無線使用者能夠與SIP電話、IP調度控制台、IPPBX系統、軟交換平台和錄音伺服器通訊。這也使得無線頻道更容易包含在統一通訊架構中。
在某些專案中，RoIP閘道器還需要支援DTMF信令、多播、監控平台整合、Web管理、狀態顯示和音訊測試工具。這些功能幫助閘道器不僅僅是一個簡單的音訊轉換器，它可以成為更大的調度或指揮系統內受控的通訊節點。
當無線通訊必須與視訊監控、警報系統、工業控制室、公網對講平台或緊急指揮中心連接時，這一點非常有用。閘道器介面決定了無線設備是否可以實體連接，而協定和軟體功能決定了系統能否高效管理。
實用選擇原則
在選擇RoIP閘道器介面時，第一步是確認無線設備類型。手持對講機、車載電台、基地台、類比中繼器和數位無線系統可能需要不同的纜線和訊號定義。第二步是檢查專案是否僅需要基本音訊和PTT，還是還需要COR、平衡音訊線、插入偵測或進階觸發控制。
第三步是評估電磁環境。如果無線設備使用較高的發射功率（例如10W或以上），或者設備安裝在射頻設備、工業電力系統或長纜線走線附近，屏蔽航空接頭通常比鬆散或屏蔽不良的佈線更安全。
最後一步是考慮未來擴展。專案可能從一個無線頻道開始，但以後可能需要更多無線埠、SIP整合、公網PTT存取、錄音、監控或指揮調度。選擇具有更豐富訊號支援的介面設計可以減少以後的更換和重新設計成本。
結論
RoIP閘道器介面類型包括序列埠、網路埠和航空接頭介面。序列埠主要用於控制或輔助通訊。網路埠將閘道器連接到IP網路、SIP系統、調度平台和公網PTT服務。航空接頭常用於無線側佈線，因為它們提供更強的實體連接、更好的屏蔽和更完整的訊號定義。
對於基本的無線連接，音訊輸入、音訊輸出、接地和PTT可能就足夠了。對於專業無線整合，特別是車載電台、基地台、高功率無線設備或多個無線品牌，COR訊號和平衡音訊定義可以大大提高相容性、回應速度和音質。
在實際專案中，不應僅憑外觀或引腳數選擇介面。正確的選擇取決於無線設備類型、發射功率、電磁環境、所需控制訊號、SIP整合、調度工作流和未來擴展需求。設計良好的RoIP閘道器介面有助於傳統無線系統變得穩定、可管理並準備好進行基於IP的通訊。
常見問題
一個RoIP閘道器介面能否適用於所有無線設備？
不能。不同的無線設備可能使用不同的音訊電平、引腳定義、觸發邏輯和接地方式。通常需要專用纜線或介面適配。
VOX是否足以滿足所有無線閘道器應用？
VOX可以在簡單場景下工作，但可能受到背景噪音或靈敏度設置的影響。對於專業系統，COR觸發通常更準確。
為什麼纜線品質會影響RoIP效能？
纜線在無線設備和閘道器之間傳輸音訊和控制訊號。屏蔽不良、接線錯誤或接觸不穩定可能導致噪音、延遲、音量低或傳輸失敗。
RoIP閘道器需要音訊增益調整嗎？
需要。不同的無線設備輸出不同的音訊電平。輸入和輸出增益調整有助於匹配音量、減少失真並提高語音清晰度。
應該在選擇調度平台之前還是之後選擇介面？
兩者應一起考慮。無線側介面必須匹配無線設備，而IP側協定和平台連接必須匹配調度或通訊系統。
