電力線通信通常縮寫爲 PLC，是一種通過電力線路傳輸數據的通信技術。它不需要爲每個設備單獨鋪設通信線纜，而是讓選定的數據載波沿着已經承擔供電任務的電氣佈線傳輸。因此，它常用於住宅、樓宇、工廠、公用事業電網、智能電錶、路燈、能源管理系統和自動化網絡。
其基本原理並不複雜：當電力和數據信號處在不同頻率範圍，並通過合適的耦合、濾波、調製和信號處理方法分離時，它們可以共用同一導體。在實際項目中，PLC 的可靠性高度依賴電氣環境、佈線質量、噪聲水平、傳輸距離、耦合方式、頻段、法規限制以及接入電力網絡的設備類型。
把電力線路作爲數據通道
電氣佈線最初是爲配電而設計的，並不是專門的數據通道。這使 PLC 與以太網、光纖、同軸電纜或專用控制線不同。電力線環境可能存在噪聲、分支、阻抗不均，並會受到連接負載影響；冰箱、電機驅動器、充電器、調光器、逆變器或開關電源都可能改變同一線路上的信號條件。
爲了實現通信，PLC 系統會把受控載波信號注入電力線。接收端監聽該信號，將其從電源波形中分離出來，再進行數據解調，並在可能時完成錯誤校正。根據系統設計不同，數據速率可以較低但更穩健，適合控制信號，也可以較高，用於樓宇內部寬帶聯網。
因此，PLC 通常分爲窄帶和寬帶兩類。窄帶系統一般強調較遠距離、較低數據速率以及對公用事業或工業電氣環境的強適應性；寬帶系統則更重視較短距離內的高速傳輸，例如家庭聯網或樓宇內數據連接。
核心信號流程
接入電力線的耦合
第一步是把通信信號耦合到電氣導體上。耦合電路在注入數據信號的同時，需要保護通信電子部分免受危險市電電壓影響。它可能包含電容器、變壓器、濾波器、隔離器件、浪湧保護和阻抗匹配元件。
良好的耦合非常關鍵，因爲設備必須在不破壞電氣安全的前提下完成發送和接收。在公用事業或工業系統中，耦合設計還可能需要承受電壓浪湧、負載切換、接地差異以及嚴苛環境條件。
調製與編碼
PLC 調制解調器通過調製把數字信息編碼到載波信號上。不同系統會根據頻段和應用需求採用 OFDM、擴頻、FSK、PSK 或其它調製方式。
由於電力線可能存在強噪聲和不斷變化的阻抗，許多系統還會使用糾錯、交織、自適應調製和自動重傳機制。這些方法有助於在信道不穩定時提高通信可靠性。
通過佈線網絡傳輸
調製後，信號沿電力線傳播。信號路徑可能經過支路、配電箱、變壓器、連接器、斷路器、電錶或耦合單元。每個環節都可能使信號衰減、反射、失真或被部分阻斷。
在簡單的家庭網絡中，路徑通常較短，也相對容易管理。在公用事業配電網絡中，路徑可能很長，並受到變壓器、負載變化和戶外線路條件影響。
接收與錯誤處理
接收端從電氣佈線中提取通信信號，並將其轉換回數字數據。它必須把有用數據與工頻、諧波、瞬態噪聲以及其它設備產生的干擾區分開。
如果發生錯誤，系統可能採用重傳、前向糾錯、信道估計或自適應速率控制。目標並不總是追求最高速度。在許多智能電網和控制應用中，穩定送達比高吞吐量更重要。

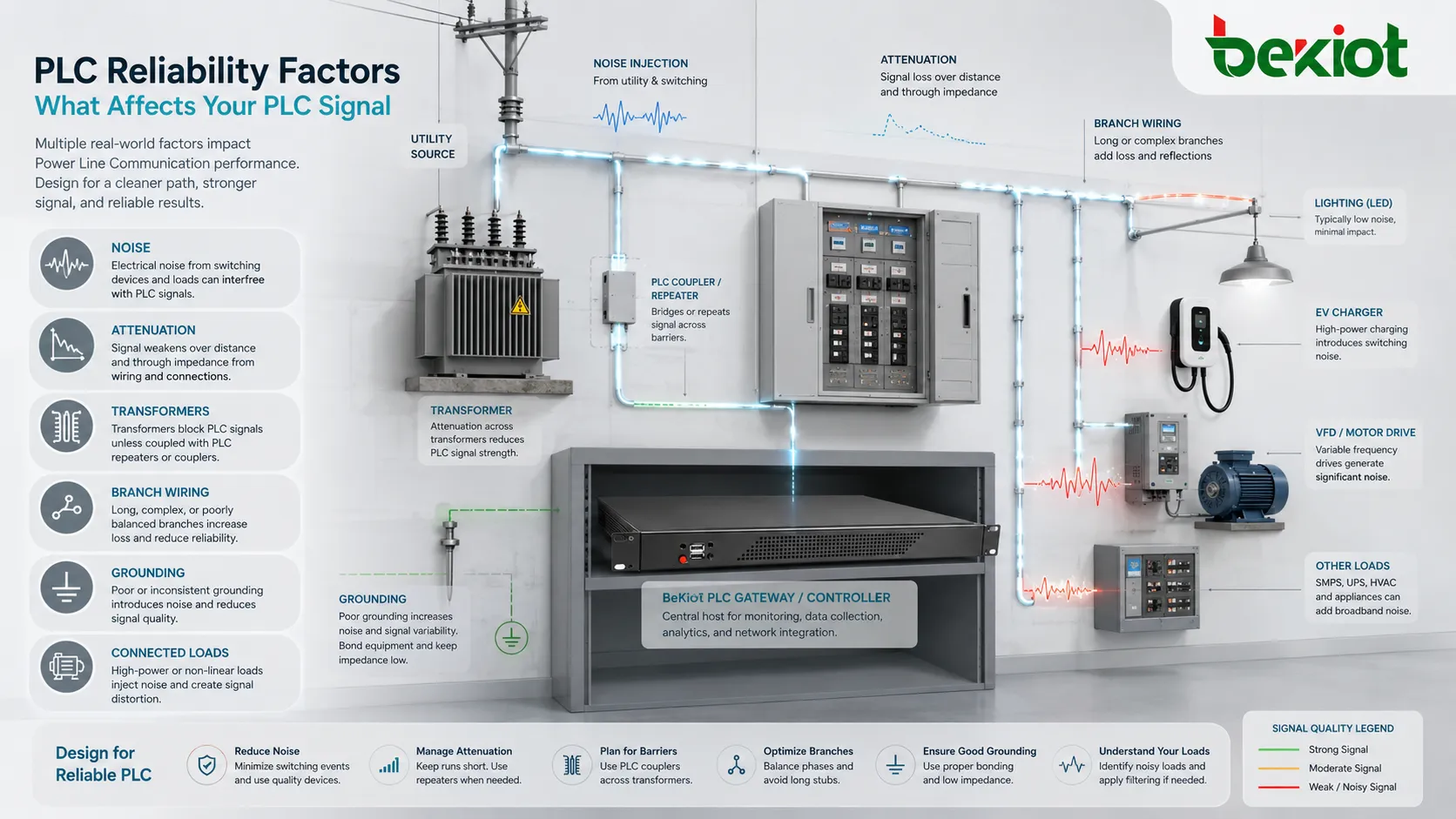

可靠性取決於電氣環境
PLC 可靠性受電力網絡本身強烈影響。與專用通信線纜不同，電力線會隨着負載開關在一天中不斷改變狀態；某個時段信道可能很乾淨，另一個時段則可能充滿噪聲。因此，在關鍵通信中依賴 PLC 之前，規劃和測試非常重要。
常見可靠性挑戰包括脈衝噪聲、持續傳導噪聲、高衰減、相位隔離、變壓器阻斷、接地不良、長分支線路、老舊佈線、端子鬆動以及電力電子設備干擾。這些問題不一定完全中斷通信，但可能降低速度、增加時延或造成間歇性故障。
可靠部署通常會結合穩健調製、合理耦合、合適頻段、重複器或網狀機制、強濾波、浪湧保護和現場測試。對於任務關鍵系統，還應把 PLC 與光纖、以太網、無線網狀網路、蜂窩網絡或專用控制電纜等替代方案進行比較。
窄帶與寬帶方案
窄帶系統
窄帶 PLC 工作在較低頻率，常用於公用事業、計量、路燈、樓宇控制和工業監測。它通常提供較低數據速率，但能夠支持更遠距離，並在複雜電氣網絡中具備更強穿透能力。
這使它適合傳輸小數據包、狀態信息、電錶讀數、控制命令、故障消息和週期性監測數據。此類應用的優先目標通常是覆蓋和穩定性，而不是高速數據傳輸。
寬帶系統
寬帶 PLC 使用更高頻率和更寬信道，以提供更高數據速率。它常用於家庭聯網、多媒體分發、電力線寬帶概念以及難以新增網線的樓宇內數據連接。
寬帶系統使用方便，但性能取決於佈線質量、線路距離、噪聲源、相位耦合以及同一電力網絡中共享設備數量。實際吞吐量可能遠低於理論最高值。
混合通信
一些系統會把 PLC 與無線、以太網、蜂窩、射頻網狀網路 或光纖結合。混合方案可以提升覆蓋和韌性。如果某一區域的電力線條件較差，數據可以通過另一條通信路徑傳輸。
這種方式適用於智能電網、園區、工業現場和樓宇自動化網絡，因爲單一通信介質並不一定能在所有位置表現一致。
常見標準與技術體系
| 技術領域 | 典型重點 | 常見用途 |
|---|---|---|
| IEEE 1901 | 電力線寬帶通信。 | 家庭聯網、樓宇內數據分發、智能能源和電力線寬帶設備。 |
| ITU-T G.hn | 通過包括電力線在內的既有家庭佈線實現高速聯網。 | 住宅聯網、寬帶分發和多媒體連接。 |
| G3-PLC | 面向公用事業和電網應用的窄帶 OFDM 通信。 | 智能電錶、配電自動化、路燈和電網監測。 |
| PRIME | 面向智能計量網絡的窄帶電力線通信。 | 高級計量基礎設施和公用事業通信。 |
| 傳統控制系統 | 通過電氣佈線進行低速信令。 | 簡單家庭控制、照明控制、設備開關和舊式自動化系統。 |
部署價值
減少新增佈線
最直接的部署價值是利用既有電力佈線。在老舊建築、地下公用事業網絡、路燈系統和已裝修空間中，重新敷設通信線纜可能成本高、干擾大，甚至不現實。
當現有電氣路徑適合通信時，PLC 可以減少安裝工作量。尤其當被連接設備本身就需要供電，並且沿同一電氣基礎設施分佈時，這一點更有價值。
廣泛的物理覆蓋
電力佈線覆蓋了許多沒有通信線纜的位置。公用事業電錶、路燈、電氣櫃、泵站、樓宇設備間和家庭插座本身已經接入電力網絡。
因此，PLC 能夠支持分佈式設備接入，而不必在每個點位單獨鋪設通信支路。
適合低數據量控制
許多自動化任務並不需要高帶寬。電錶讀數、繼電器命令、照明狀態、能耗值、報警輸入或設備健康報告通常只需要小數據包。
對於這些場景，穩健的低速 PLC 鏈路往往比難以在長距離或高噪聲線路上穩定運行的高速系統更實用。
適合電網與計量流程
電力公用事業本身已經運營電氣網絡。PLC 允許數據通信沿用部分電力基礎設施，這對計量、配電監測、負荷控制和電網自動化很方便。
不過，公用事業項目仍需要謹慎規劃，因爲變壓器、長饋線、阻抗變化和噪聲源都會影響覆蓋效果。
便於改造項目接入
在開牆、開挖或新增線管困難的改造項目中，PLC 很有吸引力。它可以爲樓宇、園區、路燈和舊電氣系統提供一種通信接入方式。
改造是否成功取決於測試。既有佈線可能包含老舊接頭、混合相位、保護器件或噪聲源，這些都會影響性能。
不可忽視的侷限
來自電氣負載的噪聲
電力線上連接着許多可能產生噪聲的設備。開關電源、調光器、電機、逆變器、充電器、焊接設備和變頻驅動器都會擾動 PLC 信號。
濾波、優化設備位置、隔離噪聲源以及採用穩健調製可以改善情況，但有些環境仍然比較困難。
不可預測的佈線路徑
電氣佈線並不總是清晰的點到點結構。支路、配電盤、相位、變壓器、斷路器和共享迴路都會形成難以預測的信號路徑。
這意味着物理距離很近的兩個插座不一定擁有最佳通信路徑；而距離較遠的兩個設備，如果電氣路由有利，也可能通信良好。
有限的性能保證
PLC 性能會隨時間、負載條件、頻段和安裝質量變化。現場調試時測試結果很好，並不代表後續接入設備變化後性能不會下降。
對於關鍵通信，應考慮監測和備用路徑。
法規與 EMC 約束
PLC 信號必須與其它電氣和無線系統共存。發射限值、頻段限制和電磁兼容要求會影響發射功率、信道選擇和產品認證。
產品應根據目標市場和適用法規選擇。安裝時還應考慮對無線電業務或敏感設備的干擾。
當 PLC 被視爲“使用電力線的通信系統”，而不是簡單的免佈線捷徑時，它最可靠。

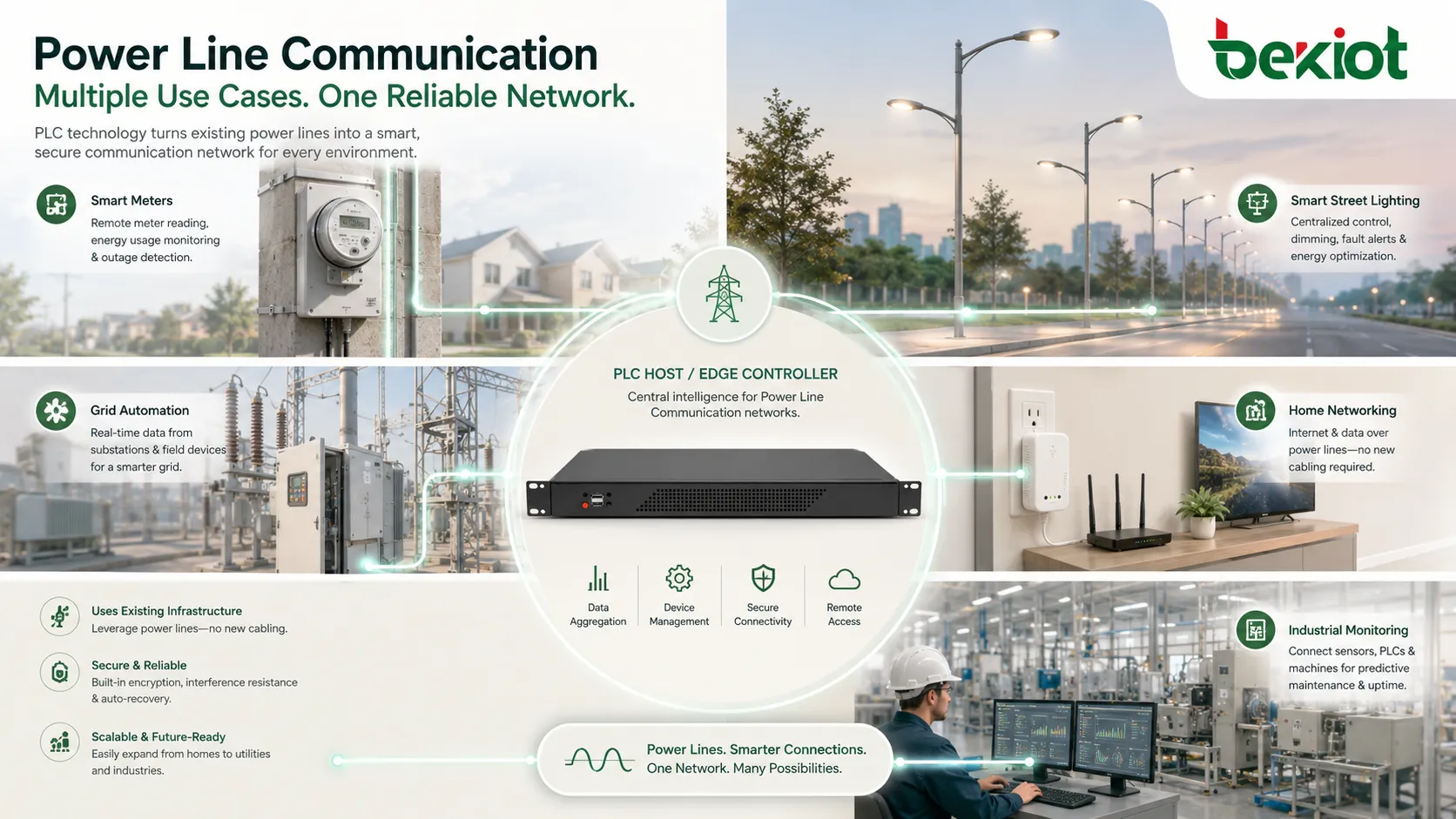

常見應用場景
智能計量
智能電錶使用 PLC 通過配電網絡發送用電數據、狀態信息、防拆事件和控制消息。這可以減少每個電錶位置單獨鋪設通信線的需求。
計量應用通常優先考慮穩定的低速通信、覆蓋能力和可管理性，而不是高帶寬。
電網自動化
公用事業可將 PLC 用於饋線監測、故障指示、負荷控制、配電自動化和遠程開關。該技術可在已有電力基礎設施的位置支持現場設備與控制系統之間的通信。
可靠性規劃很重要，因爲電網條件會隨着負載、開關操作、天氣和網絡拓撲而變化。
路燈控制
在某些部署中，路燈網絡非常適合 PLC，因爲照明設備已經通過電力迴路連接。PLC 可支持調光、狀態上報、故障告警、計劃控制和能耗監測。
對於大型戶外照明網絡，分段設計、櫃端網關和浪湧保護非常重要。
家庭與樓宇聯網
電力線適配器可以通過現有插座擴展網絡連接。在 Wi-Fi 覆蓋較差或不便安裝以太網線纜的位置，這種方式很有用。
性能取決於佈線年代、電氣迴路佈局、距離、插座類型、浪湧保護器、插線板以及家電干擾。直接插牆通常比接入帶濾波的延長插座效果更好。
工業監測
一些工業系統使用 PLC 進行設備監測、能源數據採集、遠程傳感器連接、低速控制或與現場設備通信。當電源線已經到達遠端設備而數據線不可用時，它可能很有價值。
工業應用需要仔細的 EMC 設計，因爲電機、驅動器、繼電器和大電流設備會產生嚴重傳導噪聲。
樓宇自動化
照明、HVAC 控制、能源管理設備、佔用檢測系統和電氣配電盤，在缺少專用通信總線時可使用 PLC。它能在無需大規模重新佈線的情況下支持改造自動化。
樓宇系統仍應按區域測試，因爲配電盤、相位、變壓器和電氣噪聲都會影響覆蓋。
獲得更好效果的設計檢查清單
首先要明確應用需求。智能電錶網絡、家庭互聯網適配器、工業傳感器鏈路和路燈控制系統，在數據速率、距離、時延和可靠性方面的需求完全不同。
應調查電氣環境，包括佈線年代、相位安排、變壓器位置、配電盤結構、接地、噪聲源、浪湧保護和連接負載。這有助於預判哪些位置通信強、哪些位置通信弱。
選擇合適的技術類型。窄帶系統通常更適合遠距離和低數據速率，寬帶系統更適合樓宇內高速通信。不要只根據理論最高速度做選擇。
規劃網關和重複器。大型安裝可能需要集中器、重複器、網狀路由、相位耦合器或分段網關來提高覆蓋。
在真實運行條件下測試。應在電機運行、燈具切換、充電器工作、逆變器運行和樓宇負載變化時檢查通信。安靜環境下的測試可能無法發現日常干擾。
安全與數據保護
由於 PLC 使用共享電氣基礎設施，安全應從一開始就納入考慮。設備應根據應用需求支持認證、加密、訪問控制、安全開通以及防止未授權加入。
在公用事業和樓宇系統中，設備身份管理很重要。惡意或配置錯誤的設備不應能加入網絡併發送控制命令。固件更新和密鑰管理也應提前規劃。
在家庭聯網中，用戶應啓用設備提供的加密或配對功能。這可以降低通過附近佈線路徑、共享迴路或多住戶電氣基礎設施發生意外訪問的風險。
常見問題與排障
數據速率低
數據速率低可能由距離、噪聲、插座質量差、相位隔離、老舊佈線、浪湧保護器或信號路徑分支過多導致。把設備移到另一個插座或增加重複器可能改善性能。
特定時間連接中斷
如果通信只在某些設備運行時失敗，原因可能是電機、充電器、調光器、焊接設備、逆變器或開關電源產生噪聲。識別時間規律有助於定位干擾源。
設備無法配對
配對失敗可能來自不同技術體系、不兼容標準、加密不匹配、信號路徑較差，或設備接入了帶濾波的插線板。
一個房間可用而另一個不可用
兩個位置可能處於不同相位，被配電盤隔開，受到斷路器影響，或通過較長佈線路徑連接。可能需要相位耦合或調整網關位置。
對其它設備產生干擾
在少數情況下，安裝不當或不合規的 PLC 設備可能干擾無線電或敏感電子設備。應使用合規設備、正確濾波器和合適的安裝方法。
維護與長期可靠性
PLC 網絡應長期監測。當增加電氣負載、改造配電盤、佈線老化、浪湧保護失效或新設備引入噪聲時，通信質量可能發生變化。
在公用事業和工業系統中，維護團隊應查看鏈路質量指標、丟包、重試、設備離線事件和網關日誌。突然惡化可能意味着出現新的噪聲源或佈線問題。
在樓宇和家庭系統中，用戶應避免把適配器移到帶濾波的插線板、過載插座或不穩定迴路。如果新增家電、充電器或調光器後性能變化，應在排障時考慮該設備。
FAQ
PLC 能跨不同電氣相位工作嗎？
有時可以，但性能可能下降。部分安裝需要相位耦合器、重複器或網關，以改善不同相位之間的通信。
PLC 能替代以太網或光纖嗎？
通常不能。PLC 適合在既有電力佈線方便使用的場景中部署，但對於高帶寬或任務關鍵數據網絡，以太網和光纖通常更可預測。
浪湧保護器會影響性能嗎？
會。一些浪湧保護器和帶濾波的插線板會衰減 PLC 信號。直接牆插或兼容 PLC 的直通式適配器通常效果更好。
PLC 對公用事業或樓宇系統足夠安全嗎？
在使用適當認證、加密、密鑰管理、設備開通和訪問控制時，PLC 可以達到安全要求。安全性取決於實現和配置，而不僅僅取決於物理介質。
部署前應測試哪些內容？
應測試信號覆蓋、數據速率、丟包、時延、跨相位通信、正常負載運行時的噪聲、網關位置、安全設置，以及電源切換或設備啓動時的行爲。
