分區頁表是一種虛擬記憶體管理設計，它把位址轉換元資料拆分成較小的邏輯單元，而不是維護成一個龐大的平面映射結構。這樣做的目標，是讓頁表的存儲、查找、保護、切換和維護，在行程位址空間變得更大、更動態時仍然保持高效。

在作業系統中，每個行程通常都使用虛擬位址。處理器和記憶體管理單元會藉助頁表，把這些虛擬位址轉換成物理記憶體位置。當位址空間較小時，簡單的平面表還能管理；但當位址空間擴大到 GB 或 TB 級時，按每個頁面直接設置一個條目的表會變得非常浪費。把映射結構分區，可以幫助系統更智能地分配、搜尋、更新和保護記憶體。

爲什麼平面映射會變得昂貴

平面頁表容易理解，因爲它可以用直接索引結構把虛擬頁映射到實體頁框。然而，現代位址空間通常是稀疏的。一個行程可能保留很大的虛擬範圍，但實際只使用其中很小一部分。程式代碼、堆、棧、共享庫、記憶體映射文件和設備映射之間，可能存在大片未使用區域。

如果系統爲每一個可能的虛擬頁都分配頁表項，就會把大量記憶體浪費在描述當前並未使用的頁面上。隨着 64 位位址空間、多行程、容器、虛擬機以及大量預留記憶體範圍的應用出現，這個問題會更加嚴重。

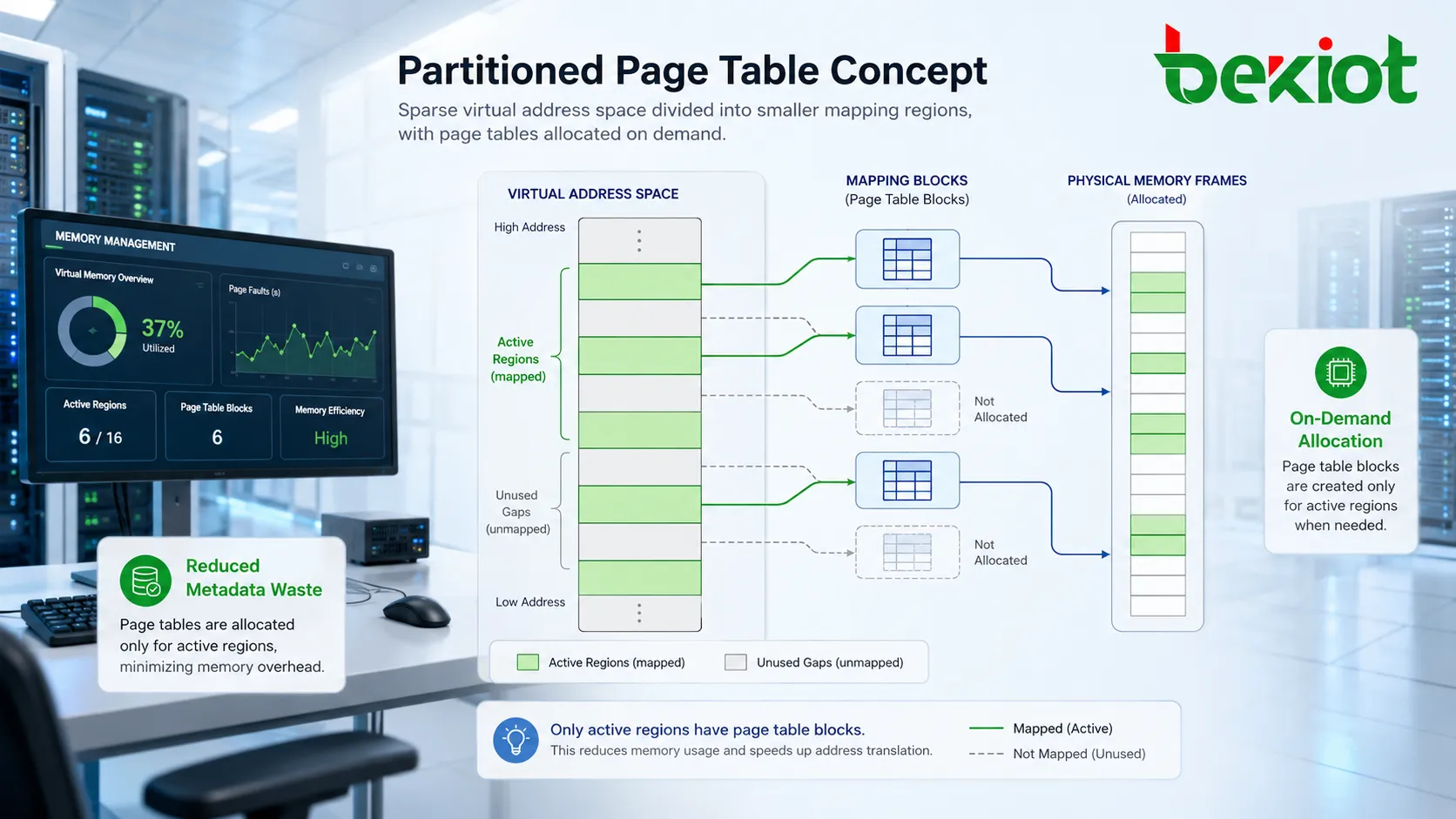

分區通過“只在需要的位置分配轉換元資料”來解決這個問題。系統不必預先建立一個巨大的結構，而是可以按需創建較小的映射塊。

核心工作邏輯

虛擬位址拆分

處理器會把虛擬位址當作一個結構化數值來處理。它不會把所有位都作爲一個平面索引使用，而是讓不同的位範圍選擇轉換結構中的不同部分。一部分可以選擇頂層目錄，另一部分選擇較低層級的表，再由另一部分選擇最終頁表項。剩餘位則表示頁面內部的偏移量。

這種拆分方式允許位址空間被劃分爲可管理的區段。位址轉換路徑可以從寬泛區域逐級進入更窄區域，直到找到最終的實體頁框映射。

按需分配表結構

一個關鍵思想是：較低層級的結構不必在虛擬範圍真正被使用之前就存在。如果某個行程從未存取一大片區域，對應的低層映射塊就可以保持未分配狀態。

這可以節省記憶體並降低初始化成本，也讓作業系統能夠隨着行程增長，逐步擴展映射結構。

分層查找

大多數實際設計都會使用某種層級結構。頂層結構指向第二層結構，第二層結構可能繼續指向更深層結構或最終條目。具體層數取決於處理器架構、地址寬度、頁面大小和作業系統設計。

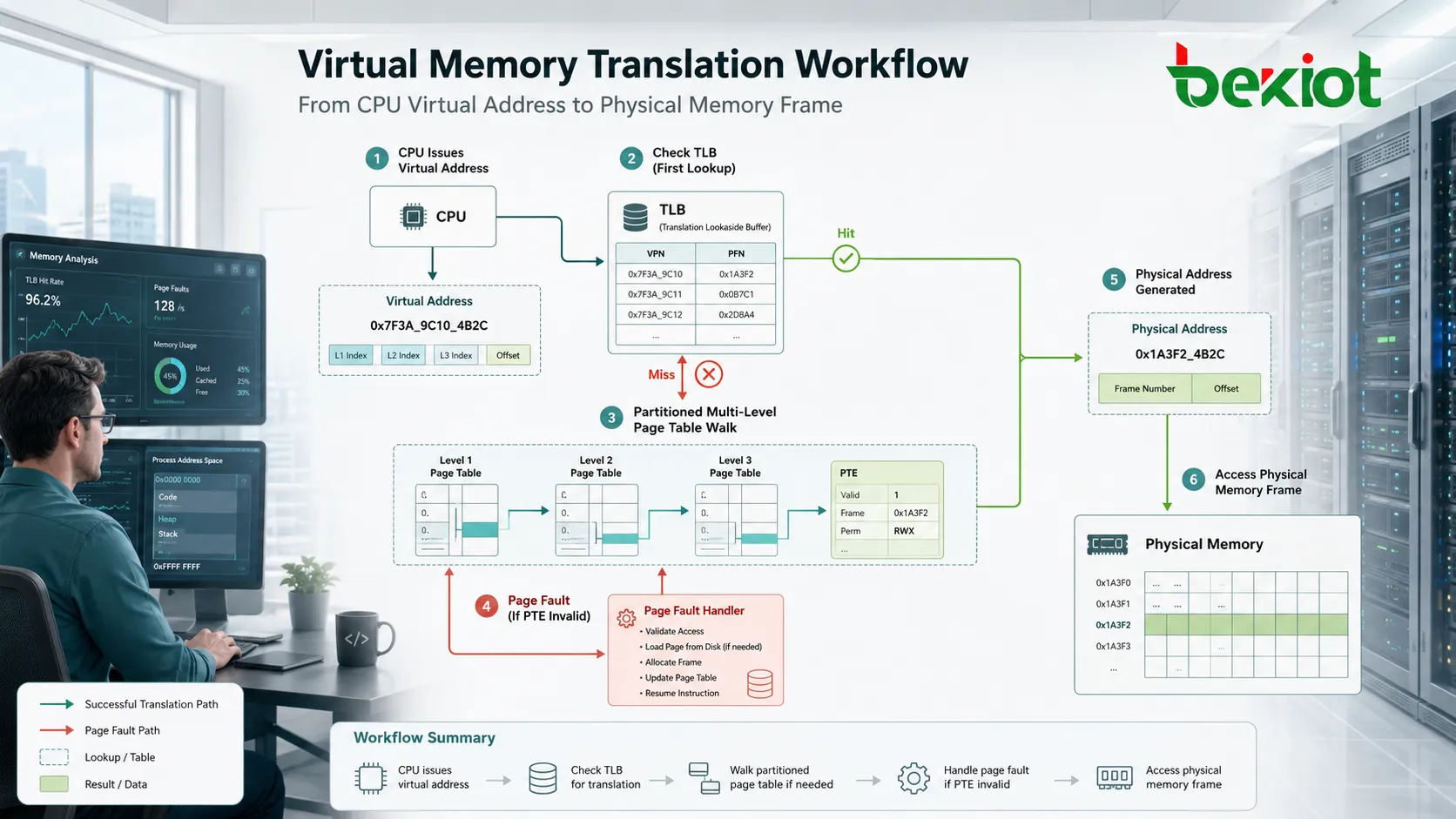

這種查找並不只是軟件資料搜尋。當轉換後備緩衝區中沒有所需轉換時，硬件記憶體管理單元通常會自動遍歷這個結構。

在位址轉換中的功能

它的主要功能是支持虛擬位址到實體位址的轉換。當 CPU 指令存取記憶體時，系統必須判斷請求的虛擬頁對應哪個實體頁框。頁表結構提供的正是這種映射關係。

在分區設計中，查找會沿着分階段路徑進行。虛擬位址會指出應檢查哪個分區或層級。如果所需結構存在且條目有效，轉換就可以完成；如果條目缺失、無效或受保護，系統可能觸發缺頁例外或權限例外。

這種分階段設計能夠用遠少於完整平面表的記憶體，表示非常大的虛擬位址空間。

降低記憶體開銷

最重要的系統價值之一，是降低元資料開銷。頁表本身會消耗記憶體，而這些記憶體不能直接提供給應用程式使用。如果成千上萬個行程都需要大型映射表，這部分開銷會非常可觀。

分區讓未使用的地址範圍保持緊湊。只有活躍區域才需要詳細的轉換條目。這對大型應用、瀏覽器行程、資料庫系統、虛擬機、容器平臺以及擁有大量併發任務的系統尤其有價值。

結果不僅是節省記憶體，也提升了可擴展性。作業系統可以支持更大的位址空間和更多行程，而不會讓映射元資料按相同比例增長。

隔離與保護

頁表不只是映射結構，也定義存取權限。條目可以標明頁面是否可讀、可寫、可執行、是否存在、是否允許用戶態存取、是否共享、是否快取或是否受保護。

分區支持不同區域之間的清晰隔離。用戶代碼、內核映射、棧、堆、共享庫、設備記憶體和記憶體映射文件，都可以用不同屬性控制。無效分區還能阻止對未映射區域的意外存取。

這有助於強制行程隔離。一個行程不應直接存取另一個行程的私有記憶體。頁表結構結合 CPU 特權級和作業系統策略，使這種隔離成爲可能。

與 TLB 的配合

快速轉換快取

遍歷多級或分區結構，可能比讀取平面表條目更昂貴。爲了避免重複遍歷，處理器會使用轉換後備緩衝區，通常稱爲 TLB。它保存最近使用過的虛擬位址到實體位址的轉換結果。

如果請求的轉換已經在 TLB 中，記憶體存取就可以快速進行。如果沒有，處理器或作業系統會執行頁表遍歷，然後更新快取。

局部性影響

程式通常具有記憶體局部性。它們往往會在短時間內反覆存取相鄰的指令和資料。這讓快取的位址轉換非常有效。設計良好的分區結構會與 TLB 配合，在節省記憶體和存取性能之間取得平衡。

如果某個工作負載頻繁跳轉到許多彼此無關的區域，TLB 壓力就會增加。這也是頁面大小、映射佈局和記憶體分配策略仍然重要的原因。

失效與射落

當映射發生變化時，快取中的轉換可能需要被失效處理。在多核系統中，這可能需要多個處理器之間協調。這個過程通常稱爲 TLB shootdown，也就是 TLB 射落。

分區不能消除這種成本，但可以幫助作業系統判斷映射變化會影響哪些區域。

在缺頁處理中的作用

當系統無法用當前映射狀態完成記憶體存取時，就會發生缺頁例外。頁面可能尚未駐留記憶體，可能受到保護，可能需要從磁盤加載，也可能需要執行寫時複製處理。

分區結構可以區分不同情況。缺少低層結構可能表示該區域從未被使用；最終條目無效可能表示頁面已預留但尚未存在；權限位則可能表明存取違反了策略。

作業系統的缺頁處理程式會利用這些信息，決定是分配記憶體、加載頁面、終止行程、擴展棧、處理寫時複製，還是報告存取違規。

在大位址空間中的系統價值

現代計算中，大位址空間非常常見。一個 64 位行程能表示的虛擬記憶體遠遠超過實際使用量。如果沒有稀疏且分區的映射方法，描述每個可能頁面所需的元資料會變得不現實。

分區頁表設計讓大型虛擬位址空間變得可用。應用程式可以預留記憶體、映射文件、加載庫、創建棧和共享記憶體區域，而不必迫使系統爲每個可能地址分配映射元資料。

這是現代作業系統能夠爲每個行程提供大型私有虛擬位址空間，同時仍高效使用物理記憶體的基礎原因之一。

支持按需分頁

按需分頁意味着記憶體頁只在需要時才被加載或分配。分區映射結構天然支持這一點，因爲條目可以表示尚未存在的頁面。

當行程存取這樣的頁面時，系統可以分配一個實體頁框、從存儲中加載資料，或者創建一個填零頁面。隨後映射會被更新，程式執行可以繼續。

這使系統能夠執行那些預留或引用的虛擬記憶體大於當前物理記憶體的程式，也支持更高效的啓動，因爲系統不需要立即加載每一個頁面。

支持共享記憶體與映射

多個行程可以爲共享庫、共享記憶體通信、記憶體映射文件或內核管理緩衝區映射同一塊物理記憶體。頁表結構允許不同虛擬位址在策略允許時指向同一個實體頁框。

分區有助於按區域組織這些映射。一個行程的位址空間中可以分別安排私有區域、共享代碼區域、文件支持區域和設備支持區域。

這種組織方式在保留行程特定虛擬佈局的同時，讓記憶體共享變得可行。

虛擬化和容器的影響

虛擬化會增加另一層位址轉換。客戶作業系統可能維護自己的虛擬位址到客戶實體位址映射，而虛擬機管理程式則管理客戶實體位址到主機實體位址的映射。這會增加轉換複雜度。

在虛擬化環境中，高效的頁表組織非常重要，因爲同一主機上可能執行許多客戶系統。硬件輔助虛擬化和嵌套分頁技術可以降低開銷，但映射結構效率仍會影響性能和記憶體使用。

容器通常不會像完整虛擬機那樣創建同樣的硬件轉換層，但它們會增加隔離工作負載的數量。高效的按行程映射仍然對密度和資源控制很重要。

性能權衡

分區減少了記憶體浪費，但也可能讓查找路徑更復雜。平面表可以提供直接索引，而分層結構在頁表遍歷時可能需要多次記憶體引用。

TLB 可以爲常見存取減少大部分這種開銷。不過，對於工作集很大、隨機存取模式明顯或映射頻繁變化的工作負載，位址轉換相關成本仍可能出現。

因此，設計上的權衡很明確：系統節省記憶體並獲得靈活性，同時依靠快取、局部性和硬件支持來保持轉換速度。

設計因素

頁面大小會影響所需條目數量。較小頁面提供更細粒度的記憶體控制，但需要更多條目。較大頁面可以減少條目數量和 TLB 壓力，但如果分配沒有很好對齊，也可能浪費記憶體。

層級數量同時影響可擴展性和查找成本。更多層級可以表示更大的稀疏位址空間，但當 TLB 未命中時，每一層都可能增加遍歷開銷。

權限位和元資料也很重要。現代系統通常需要細粒度存取控制、執行保護、髒頁跟蹤、存取位、寫時複製支持和快取屬性。

可靠性與錯誤隔離

結構化映射系統幫助作業系統檢測無效存取。如果行程解引用空指針、跳轉到不可執行記憶體、寫入只讀頁面或存取未映射空間，映射結構可以阻止該操作。

這種隔離可以防止許多錯誤破壞其他行程或內核。系統不必默默損壞記憶體，而是可以拋出異常，並按照策略處理錯誤。

從這個意義上說，頁表分區不僅提高記憶體效率，也有助於系統穩定性。

執行可視性

作業系統和診斷工具可以檢查映射區域，以瞭解行程如何使用記憶體。開發人員可以查看代碼區域、堆增長、棧佈局、映射文件、共享對象、匿名記憶體和保護間隙。

這種可視性有助於排查記憶體泄漏、異常存取違規、碎片、權限錯誤和性能問題。由於記憶體使用並不是一個連續塊，分區結構天然適合按區域報告。

在生產環境中，這些信息可以支持容量規劃和錯誤分析。

常見實現挑戰

一個挑戰是在併發存取期間保持結構一致。多個線程、核心、中斷和內核例程都可能與記憶體映射交互，因此鎖、引用計數和失效機制必須被謹慎設計。

另一個挑戰是管理碎片。雖然虛擬空間可能很大，但物理記憶體和映射元資料仍然需要高效分配。

第三個挑戰是在兼容性與優化之間取得平衡。作業系統必須支持不同處理器、頁面大小、權限模型和硬件轉換特性。

第四個挑戰是處理安全加固。內核/用戶隔離、禁止執行保護、位址空間佈局隨機化以及保護區域，都依賴正確的映射行爲。

應用場景

分區頁表概念在通用作業系統、帶記憶體保護的嵌入式系統、資料庫服務器、瀏覽器引擎、虛擬化主機、容器平臺、高性能計算和安全敏感系統中都很重要。

資料庫系統可能映射大型文件和記憶體區域；瀏覽器可能隔離大量行程；虛擬化主機可能維護複雜的位址轉換層；嵌入式系統則可能需要在資源有限的條件下實現受控記憶體保護。

雖然應用開發者通常不會直接配置頁表，但其軟件的性能和可靠性會受到作業系統管理虛擬記憶體方式的影響。

系統價值總結

它的核心價值是可擴展的位址轉換。分區結構讓大型且稀疏的虛擬位址空間能夠存在，而不需要巨大的平面映射表。

它們還支持記憶體保護、按需分頁、共享映射、錯誤處理、虛擬化、診斷可視性以及高效的行程隔離。

這種設計體現了系統架構中的一個更廣泛原則：當大部分區域未被使用時，不應把巨大空間表示成完全填滿的結構。稀疏、分層並按需分配的元資料，能讓系統更高效、更具適應性。

分區頁表的實際價值，在於把巨大的虛擬位址空間轉化爲可管理的映射區域，使這些區域能夠被高效分配、保護、快取、更新和診斷。

常見問題

分區頁表和多級頁表一樣嗎？

二者是密切相關的概念。多級頁表是分區位址轉換元資料的一種常見方式，但更廣義的分區思想包括任何把映射信息拆分成較小受控單元的設計。

爲什麼 64 位系統仍需要高效的映射結構？

64 位位址空間極其龐大。即使物理記憶體有限，虛擬範圍也可能非常大，因此需要稀疏且按需分配的映射結構。

更大的頁面能取消分區需求嗎？

不能。較大頁面可以減少條目數量和 TLB 壓力，但不能解決所有稀疏位址空間和保護需求。許多系統會同時使用大頁和分層映射。

爲什麼系統還有空閒記憶體，程式卻會崩潰？

程式可能存取了未映射地址、違反頁面權限、超過位址空間限制，或觸發了保護區域。僅有空閒物理記憶體，並不保證某次虛擬位址存取是有效的。

頁表設計會影響應用性能嗎？

會。大多數影響會被硬件快取隱藏，但大型工作集、頻繁分配、記憶體映射、虛擬化和 TLB 未命中，都可能讓位址轉換行爲在性能結果中變得可見。
