裝貨平台附近的气體偵測器觸發警報。控制室必須驗證位置，聯絡最近的操作員，查看相關攝影機，警告受影響區域的人員，並通知應變小組。當電話、無線電、公共廣播、視訊監控和警報系統獨立運作時，每一步都需要不同的控制台、聯絡人清單或操作程序。

統一通訊解決方案將這些管道整合到一個受控的操作環境中。它不需要更換每一個現有網路。相反地，它允許固定電話、無線電系統、呼叫設備、行動終端、攝影機和工業警報器交換經核准的資訊，並支援協調一致的回應。

分散式營運中的通訊差距

石油與天然氣營運結合了危險製程區域、遠端生產站點和持續有人值守的控制室。煉油廠可能依賴工業電話和全廠呼叫，而油田則使用行動無線電、專用蜂巢式覆蓋和衛星鏈路。管道人員可能距離主要調度中心數百公里。

這些資源通常在不同專案階段安裝。它們可能使用獨立的編號計畫、無線電群組、管理平台和維護程序。操作員通常可以在例行生產期間應對這些差異。然而，在氣體洩漏、火災、停電或管道事故期間，在孤立系統之間切換可能會延遲驗證和回應。

通訊評估應追蹤每種事件類型的操作路徑：

• 現場工作人員如何報告異常狀況

• 哪個控制室崗位接收第一通電話

• 如何識別來電者的站點和設備區域

• 必須聯絡哪些應變小組

• 哪些公共廣播區域接收安全指示

• 哪些攝影機和製程信號支援驗證

• 如果主要網路故障，哪些通訊路徑仍然可用

例行協調和緊急處理不應遵循相同的工作流程。維護電話可以使用標準分機路由。已確認的氣體洩漏可能會觸發優先呼叫、分區呼叫、視訊顯示、事件記錄以及向多個部門的升級。

圍繞五個操作層建構架構

分層設計使系統職責更易於定義，並防止平台成為不受控制的介面集合。

現場與感測層

現場層包含產生呼叫、音訊、視訊和警報資訊的裝置。典型設備包括工業電話、防爆電話、無線電手持機、對講站、呼叫揚聲器、攝影機、緊急按鈕和環境感測器。

製程儀錶和安全感測器可以報告溫度、壓力、液位、流量、煙霧或可燃氣體濃度。通訊平台不取代製程控制或安全儀表系統。它接收經核准的事件資訊，並將其轉換為操作員通知、呼叫或廣播動作。

人員定位標籤和車輛定位裝置可提供有用的上下文。當收到警報或緊急呼叫時，調度員可以識別附近的團隊，而不是聯絡每個現場小組。

傳輸層

傳輸層可能結合工業乙太網路、光纖環網、專用4G或5G、數位集群無線電、工業無線網路和衛星通訊。每種技術針對不同的操作條件。

光纖在煉油廠和終端內提供穩定的容量。專用蜂巢式網路支援大面積生產區域的行動語音、視訊和資料。數位無線電對於即時群組通訊仍然很有價值，而衛星鏈路將基本服務擴展到海上平台、偏遠井場和地面覆蓋範圍以外的地點。

應根據覆蓋範圍、延遲、可用性和復原要求選擇網路技術。只有在支援明確定義的操作應用時，才應考慮專門的確定性網路。

平台層

平台層提供呼叫控制、媒體處理、使用者管理、錄音、裝置監控和系統整合。它可以用「罐區無線電」、「碼頭熱線」或「管道第4區段」等實用名稱顯示通訊資源，而不是向調度員暴露技術連接埠號碼。

閘道器可以將類比電話、無線電網路和傳統呼叫設備連接到IP環境。這支援分階段遷移，並允許操作設備在仍然適合現場時繼續使用。

應用層

應用程式將通訊功能轉化為操作工作流程。它們可能包括語音調度、視訊呼叫、GIS顯示、緊急呼叫、事件會議、錄音、值班管理和警報聯動。

與SCADA或DCS的整合應使用經核准且明確定義的介面。通訊平台可以接收警報狀態、設備識別碼或位置參考，但控制命令必須遵守工廠的安全和授權規則。

操作員與展示層

調度控制台、工作站用戶端、大螢幕顯示器和經授權的行動裝置構成展示層。控制室介面應按站點、單元和操作功能組織資源，而不是按協定或技術位址組織。

在事件期間，調度員應能夠識別來源、建立語音通訊、查看可用視訊並聯絡正確的應變小組，而無需搜尋不相關的設備清單。

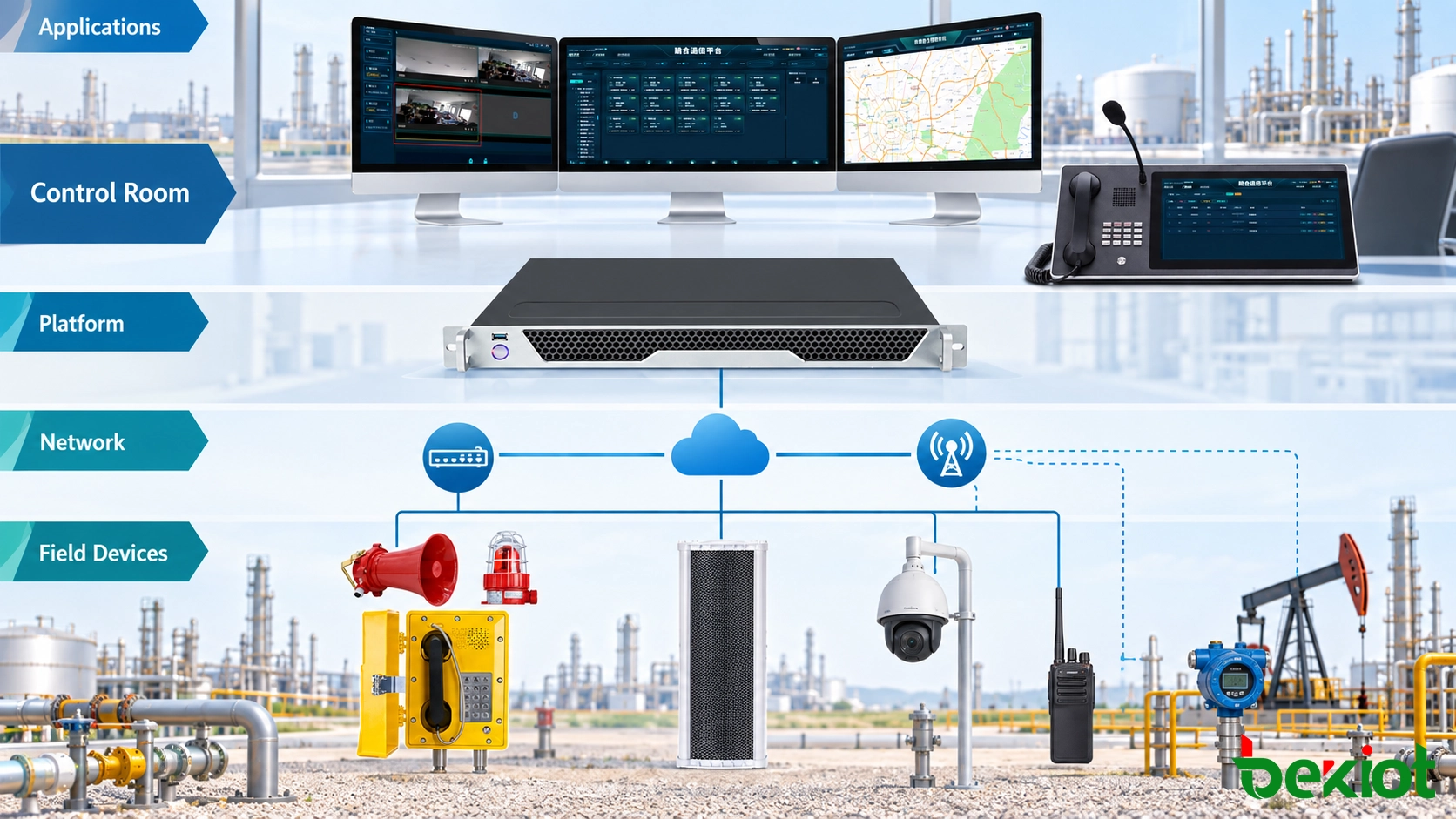

分層架構連接現場電話、無線電、視訊、感測器和呼叫資源，同時保持通訊與製程控制系統之間的操作邊界。

連接語音、視訊、資料和現場警報

統一固定和行動語音

固定電話在泵室、裝貨站、控制建築和緊急報告點仍然很重要。在危險區域，電話、電纜入口、電源佈置和配件必須滿足安裝區域的認證要求。

無線電系統提供移動性和即時群組通訊。無線電閘道器或受支援的系統介面可以將選定的通話群組暴露給調度平台。經授權的調度員可以監控活動、發起一鍵通，並在需要時將無線電群組與電話或行動用戶連接。

整合必須保持無線電紀律。並非每個電話用戶都應有權存取每個通話群組，電話到無線電的會議不應佔用關鍵頻道超過必要時間。

將呼叫與視訊和位置關聯

電話號碼標識一個端點，但基於位置的設備記錄為操作員提供更有用的上下文。每個現場設備可以與站點、製程單元、樓層、存取路線、附近攝影機和負責部門關聯。

當緊急呼叫到達時，平台可以顯示註冊位置並提供相關攝影機畫面的存取。視訊有助於操作員評估可見條件，但不能取代製程控制人員或現場工作人員的確認。

GIS對於管道、井場和廣泛分佈的設施尤其有用。它可以顯示報告點、附近團隊、存取道路和可用通訊覆蓋範圍。地圖應側重於回應所需的資訊，而不是複製完整的資產管理系統。

將警報信號轉換為有針對性的通知

火警面板、氣體偵測系統、緊急按鈕和周界警報可以向通訊平台提供事件信號。每個經核准的信號應對應到定義的工作流程，而不是觸發通用的全站通知。

裝貨平台附近的可燃氣體警報可能啟動以下序列：

1. 顯示警報來源和相關操作區域。

2. 通知指定的控制室崗位。

3. 在整合可用時開啟相關攝影機群組。

4. 與現場操作員或應變小組建立聯繫。

5. 向受影響的呼叫區域發送預先核准的訊息。

6. 記錄確認、升級和關閉時間。

自動廣播應僅限於具有已驗證來源和明確定義回應的事件。需要解釋的事件可首先出現在調度控制台，由操作員確認。

保持事件活動狀態直至解決

緊急記錄應保持活動狀態，直到負責操作員確認結果。綠色設備圖示、已確認的警報或已完成的廣播任務並不證明現場情況已解決。

事件記錄可以將原始警報與呼叫、呼叫任務、視訊參考、操作員動作和現場回饋聯繫起來。這為事後審查建立了時間順序記錄，並有助於識別確認或升級中的延遲。

經核准的工作流程將事件來源與操作員驗證、現場通訊、有針對性的呼叫和回應追蹤聯繫起來。

在事件發生前為故障進行設計

石油與天然氣通訊系統必須在設備故障、鏈路損壞和外部連線暫時中斷時繼續運作。冗餘應處理可信的故障情境，而不是簡單地增加重複設備。

為完整服務定義復原目標

應根據操作風險、網路架構和所選設備，為每個專案定義復原時間、服務可用性和無線電覆蓋目標。快速光纖環網復原或高伺服器可用性本身並不能保證現場用戶在故障後能完成呼叫。

驗收測試應驗證完整的通訊路徑，包括網路復原、伺服器故障轉移、媒體會話復原、閘道器重新連線和端點註冊。這些階段可能以不同的速度復原。

心跳監控可以偵測伺服器、閘道器或網路路徑的遺失。選擇的間隔和故障閾值應在及時復原與因短暫網路干擾導致的不必要切換之間取得平衡。

訊息完整性檢查可以偵測傳輸錯誤，而確認機制可確認端點或操作員是否已收到事件。對於高影響的手動操作，專案可能還需要基於角色的核准或第二位授權操作員的確認。

必須精確定義交付標準。根據應用，成功交付可能意味著伺服器接受、端點接收、現場確認播放或操作員確認。

消除共享故障點

連接到一台交換機和同一電源電路的兩台伺服器並不提供完全冗餘。系統審查應涵蓋：

• 伺服器和資料庫可用性

• 核心和存取交換機路徑

• 光纖路由和建築物入口點

• UPS容量和發電機後備電源

• 無線電控制器和閘道器連接

• WAN、專用蜂巢式和衛星依賴關係

• DNS、NTP、身分驗證和憑證服務

遠端設施可以保留本地通訊節點或預定義的備用路由。如果廣域網路連線不可用，現場人員仍應能夠聯繫站點控制室並發布必要警告。

在每個介面應用安全措施

通訊、製程控制和企業網路應根據站點的安全架構進行隔離。防火牆和工業安全閘道器可以將流量限制為經核准的信令、媒體和管理服務。

每個終端應使用個別帳戶或設備身分。操作員、維護和管理員角色需要不同的權限。遠端管理應通過受控存取路徑進行，而不是將現場設備網頁介面直接暴露到網際網路。

加密可以保護信令、媒體和管理流量，前提是在整個路徑上得到支援。相容性測試仍然至關重要，因為傳輸、憑證或編解碼器不匹配可能會中斷通訊，即使單個組件正常運作。

關鍵記錄可以保留在現場或經核准的私有環境中。最終安排應遵循組織的網路安全、資料分類和監管要求，而不是對每個專案應用相同的儲存模型。

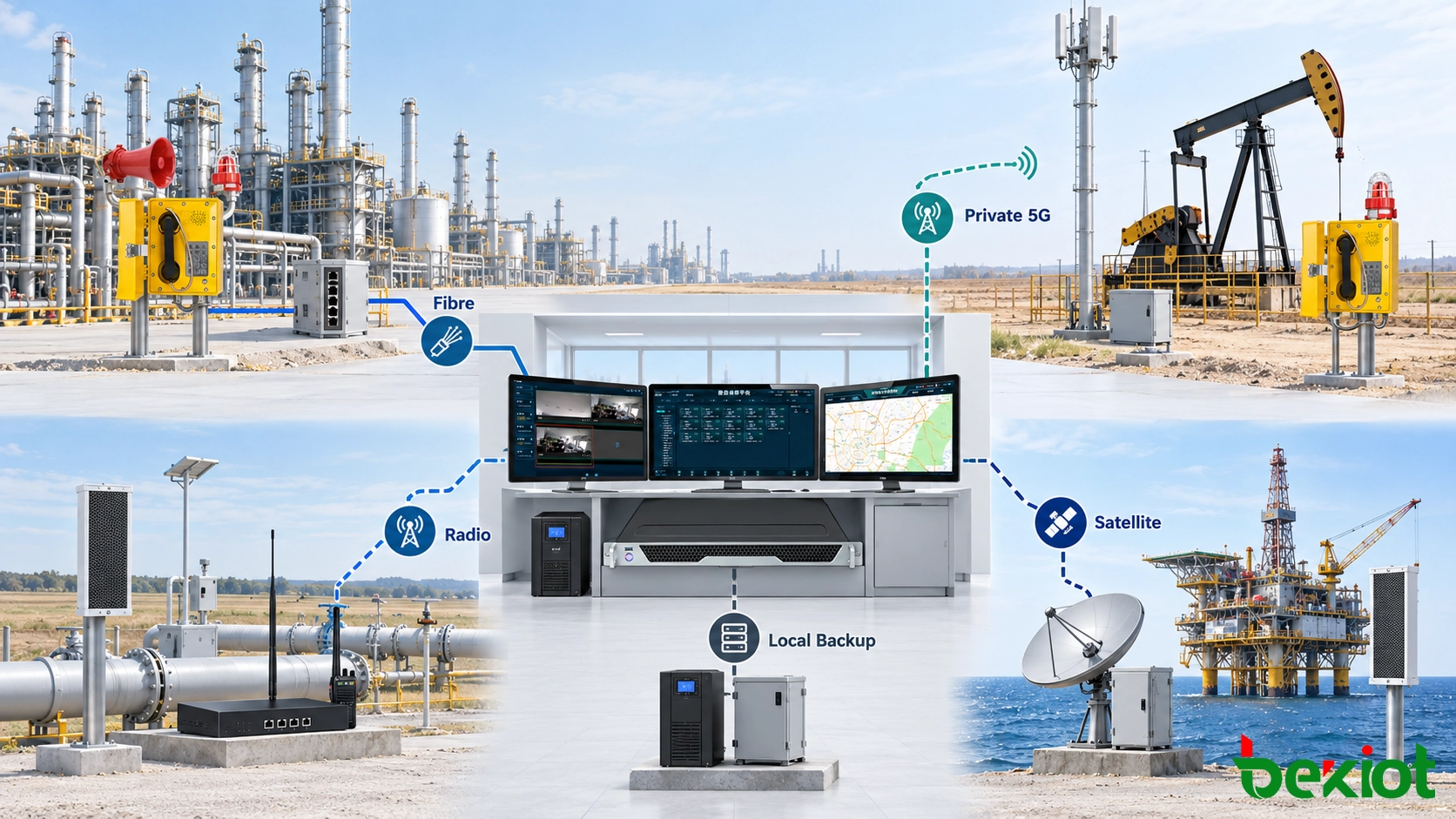

光纖、專用蜂巢式、無線電和衛星鏈路提供不同形式的彈性，而本地通訊在遠端連線遺失時保持基本服務。

根據每個操作環境調整部署

油田和遠端生產站

井口、計量站和集輸設施可能分佈在廣闊區域，固定基礎設施有限。專用蜂巢式或工業無線鏈路可以承載語音、視訊和現場數據，而數位無線電支援行動人員的群組通訊。

遠端站可以使用工業CPE將本地IP設備連接到可用的廣域網路。在地面覆蓋不可靠的地方，衛星通訊可以為基本語音和事件報告提供備用路徑。

煉油廠和加工廠

煉油廠結合了控制室、製程單元、罐區、公用設施和裝卸區。固定工業電話和公共廣播終端提供可預測的通訊點，而無線電手持機支援在工區之間移動的操作員。

警報整合必須尊重工廠的製程和安全邊界。壓力或氣體警報可以識別受影響的單元並通知通訊平台，但訊息、接收者和廣播範圍應在經核准的回應矩陣中定義。

海上設施

海上平台需要可靠的本地通訊，即使與岸上的連線不可用。平台上的電話、無線電、呼叫和通用警報功能不應僅依賴遠端資料中心。

衛星或微波鏈路可以將平台與岸上操作連接起來。頻寬政策應在擁塞期間優先處理語音、警報資訊和操作視訊。非關鍵流量可被限制，以便關鍵通訊保持可用。

儲槽終端和裝卸區

罐區、泵室、卡車裝貨平台和海上碼頭需要現場操作員與控制室之間的清晰通訊。固定呼叫點在人員戴手套、行動裝置受限或機器噪音使普通電話不合適的地方很有用。

分區呼叫可防止例行裝貨指令干擾整個終端。在確認緊急情況期間，操作員可以將目標從一個裝貨平台擴展到周圍罐區，然後在需要時擴展到整個設施。

長距離管道

管道通訊必須支援控制中心、泵站、閥門站和行動巡檢團隊。GIS可以將呼叫和警報與公里標記、存取道路和附近人員關聯起來。

現場團隊可根據本地覆蓋使用專用蜂巢式、公共行動服務、數位無線電或衛星終端。調度平台可以通過一個操作目錄呈現這些資源，同時保留其不同的可用性、存取和優先級規則。

相關解決方案： Becke融合通訊系統

調試完整的回應鏈

調試應重現人員在例行操作和緊急情況下的通訊方式。僅測試SIP註冊、無線電信號強度或伺服器狀態會留下單個子系統之間未經驗證的間隙。

驗收計畫應涵蓋：

• 現場電話、控制室和授權外部目的地之間的呼叫

• 無線電群組選擇、一鍵通控制以及電話到無線電的連接

• 在正常和高噪音操作條件下的公共廣播覆蓋範圍

• 來電者姓名、設備區域和地圖位置的準確性

• 警報來源對應和正確呼叫區域的選擇

• 與事件相關的視訊顯示和記錄

• 操作員確認、升級和事件關閉

• 伺服器、網路、閘道器或電源故障後的復原

• 在WAN或專用蜂巢式中斷期間的本地通訊

• 故障轉移後設備身分、優先級和記錄的復原

必須在實際操作環境中驗證覆蓋範圍。鋼結構、儲槽、製程設備、天氣和機器噪音可能產生與桌面計算顯著不同的結果。

成功的故障轉移測試必須確認的不只是網路復原。工程師應驗證現場呼叫仍能到達正確的操作員，無線電群組仍然可用，警報保留其位置數據，記錄繼續，並且緊急廣播覆蓋例行流量。

最終文件應記錄設備身分、網路連線、無線電資源、呼叫區域、警報對應、操作員權限和備用路由。還應標識每個路由規則儲存在哪裡，以便未來的更改不會在終端、閘道器和伺服器中留下衝突的配置。

石油與天然氣通訊解決方案的有效性取決於操作連續性。它必須將正確的現場用戶與正確的控制室功能連接起來，在部分基礎設施發生故障時保持關鍵通訊，並提供每個事件處理方式的清晰記錄。

常見問題解答

如果中央平台發生故障，緊急呼叫是否應保持可用？

基本呼叫應具有適合設施的已記錄備用方法。根據架構，這可能涉及本地呼叫控制器、緊急麥克風、硬線輸入或預定義的邊緣級廣播功能。備用路徑應包含在例行演習和驗收測試中。

在事件期間應如何分配通訊優先級？

優先級應遵循經核准的回應矩陣。緊急呼叫、警報通知和疏散訊息可覆蓋例行呼叫或非關鍵對話，而對關鍵無線電群組的存取僅限於授權操作員。這些規則應在同時流量條件下進行測試。

遠端站點需要多少頻寬？

頻寬取決於同時進行的語音呼叫數量、視訊串流、無線電連接和資料應用。計算應包括協定開銷、峰值使用量以及足夠的緊急操作儲備。當可用鏈路有限時，語音和警報流量應獲得優先級。

應保留哪些通訊記錄？

保留的資訊可能包括通話記錄、操作員動作、警報確認、呼叫歷史、配置變更和授權語音錄音。保留期限應遵循公司政策、合約義務以及適用的隱私或行業要求。

承包商應如何獲得臨時系統存取權限？

承包商應獲得個別、限時的帳戶，僅限於其工作所需的站點和功能。不應使用共享的管理員憑證。臨時權限應自動過期，並且其建立、使用和刪除應在安全稽核日誌中保持可見。
