中繼網關並不是簡單放在兩個通信系統之間的語音接口設備。它的網絡架構之所以特殊，是因爲它常常同時承擔大容量語音通路、運營商側中繼、PBX互聯、傳統數字電路、SIP中繼接入、號碼路由、媒體轉換、呼叫准入和業務連續性等任務。在很多項目中，中繼網關實際上成爲內部通信網與外部或傳統語音網絡之間的邊界節點。

與主要連接單個模擬電話或終端的小型接入網關不同，中繼網關通常負責中繼級話務。它可能把IP PBX接入PSTN線路，將E1/T1或PRI電路橋接到SIP平臺，互聯分支PBX系統，向運營商提供SIP中繼接入，或作爲傳統電話系統向現代IP語音遷移的橋樑。因此，它的架構必須把信令、媒體、號碼、同步、安全、QoS、冗餘和運維管理作爲一個完整設計來看待。

中繼閘道架構為何不同

中繼級流量匯聚

第一個差異是話務集中。中繼網關通常通過中繼組承載大量併發呼叫，而不是隻服務一兩個終端。數字中繼可能包含多個語音通道，SIP中繼也可能支持大量併發會話。由於話務高度集中，一旦中繼網關故障，可能同時影響多個用戶、部門或站點。

這要求更嚴格的容量規劃。工程師需要估算高峯呼叫量、外線呼叫比例、緊急呼叫需求、分支互通話務、傳真使用、錄音需求和未來擴容空間。選擇和部署中繼網關時，不能只看物理端口數量，還要關注併發呼叫能力和處理性能。

網絡之間的邊界

中繼網關經常位於不同語音域之間的邊界。一側可能是企業PBX或統一通信平臺，另一側可能是運營商SIP中繼、PSTN電路、傳統PBX、專用語音網絡或數字中繼接口。正因爲承擔邊界角色，架構設計會更加敏感。

網關必須明確哪些話務可以通過、呼叫如何路由、哪些號碼被接受、主叫號碼如何呈現、緊急呼叫如何處理，以及外部訪問如何被保護。如果邊界設計不清楚，網絡可能出現錯誤路由、盜打風險、業務暴露或難以排查的故障。

信令與媒體分離

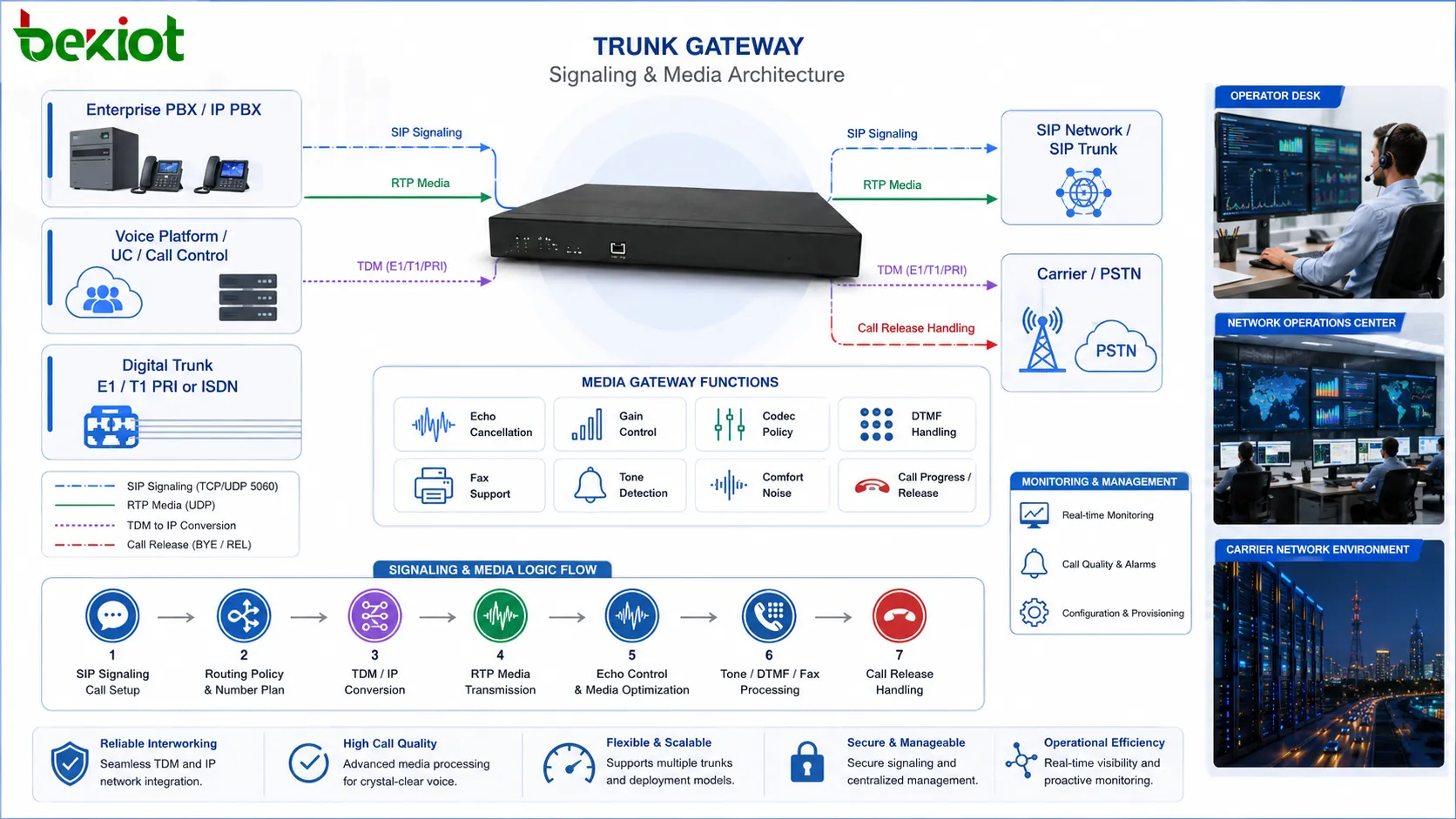

中繼網關架構必須同時處理信令和媒體。信令負責呼叫建立、振鈴、應答、轉接、釋放、號碼傳遞和業務消息；媒體承載實際的語音包或語音通道。兩類路徑可能遵循不同的處理邏輯。

在SIP中繼中，信令可能在PBX、網關、SBC和運營商之間傳遞，而RTP媒體則可能根據架構被錨定、代理、中繼或直接傳輸。對於數字中繼，信令和承載通道可能包含在同一個中繼接口中，然後再轉換爲SIP或其他IP信令形式。穩定設計必須同時定義控制路徑和音頻路徑。

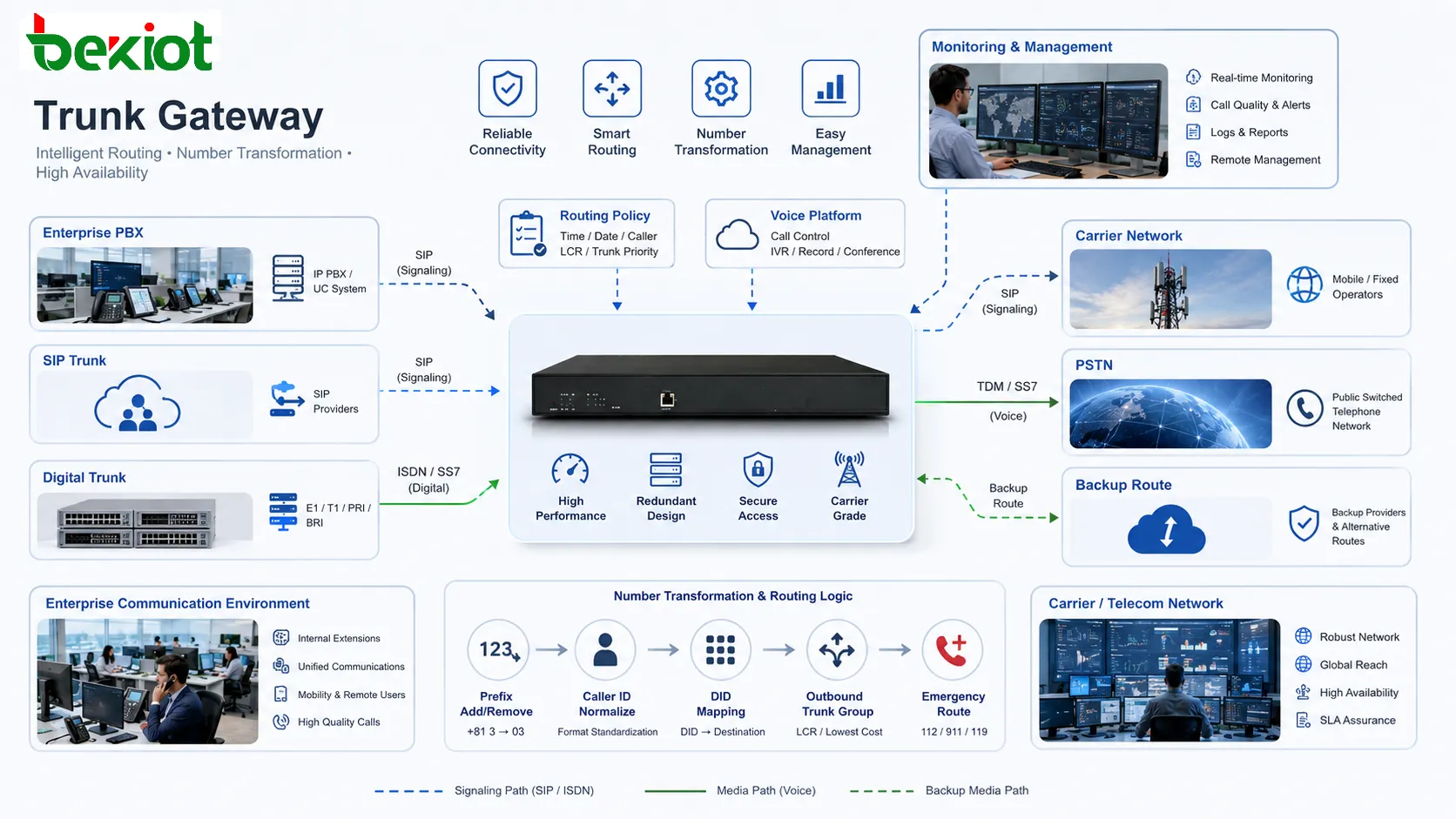

號碼路由作爲核心功能

中繼網關通常會執行號碼轉換和路由。它可能增加或刪除前綴，規範主叫號碼，將DID號碼映射到分機，把出站呼叫送往中繼組，選擇備份路由，處理緊急號碼，並在傳統號碼計劃與SIP地址之間進行轉換。

這使網關成爲呼叫策略層的一部分。錯誤的數字規則可能阻斷重要呼叫、把呼叫送到錯誤中繼、暴露高費用路由，或破壞入站直撥。號碼路由必須被當成設計任務，而不是次要配置細節。

核心架構層

中繼接入層

中繼接入層是網關連接外部或傳統語音資源的位置，可能包括SIP中繼、E1/T1線路、PRI電路、CAS中繼、傳統PBX中繼、運營商語音鏈路或專用中繼網絡。該層決定呼叫如何進入和離開網關。

這一層設計要考慮中繼類型、通道數量、物理接口、時鐘源、成幀方式、信令模式、運營商要求、路由歸屬和服務等級。對於SIP中繼，需要關注IP可達性、認證、註冊或對等模式以及媒體端口範圍；對於數字中繼，時鐘和信令兼容性至關重要。

語音控制層

語音控制層管理呼叫邏輯，可能包括SIP代理行爲、網關路由、呼叫准入控制、數字處理、主叫號碼規則、中繼組選擇、故障轉移路由、斷開監管和協議轉換。它決定網關在呼叫到達時如何響應。

強健的控制層可以避免中繼資源變得混亂。它定義哪些呼叫被接受、哪些路由優先、哪些路由被阻止、哪些呼叫具有緊急優先級，以及故障發生時如何處理。沒有這一層，網關就只是轉換設備，而不是受管理的中繼資源。

媒體處理層

媒體處理層負責音頻路徑。它可能處理RTP流，在TDM與IP媒體之間轉換，執行編解碼協商，應用回聲消除，支持傳真中繼，管理打包間隔，並對媒體進行錨定或轉發。媒體設計直接影響通話質量。

對於連接數字電路和IP系統的中繼網關，媒體轉換是核心功能。網關必須從中繼側接收信道化語音，並將其打包爲IP媒體，或執行反向處理。時序精度、編解碼選擇、抖動處理和回聲控制都會影響用戶體驗。

管理與監控層

管理層支持配置、監測、日誌、告警、性能分析、話單、固件升級、備份文件、抓包和遠程維護。由於中繼網關往往承載重要話務，可視化能力非常關鍵。

管理員應能夠看到中繼狀態、通道佔用、呼叫失敗、註冊狀態、告警條件、時鐘狀態、丟包、抖動、CPU負載、內存使用和異常路由事件。沒有監測，很多中繼故障往往要等到大量用戶受到影響後纔會被發現。

信令架構

SIP中繼信令

當中繼網關連接到SIP中繼時，必須處理用於呼叫建立、振鈴、應答、會話協商和呼叫釋放的SIP消息。架構應明確網關是向SIP提供商註冊、使用靜態對等模式，還是通過SBC通信。不同模式具有不同的安全和路由影響。

SIP中繼信令還必須處理認證、頭域規範化、Contact地址、域匹配、主叫號碼呈現、早期媒體、會話定時器和故障轉移行爲。在實際部署中，不同運營商可能有不同的SIP要求。網關應與真實提供商測試，而不是隻依賴通用SIP兼容性。

數字中繼信令

對於E1/T1、PRI或其他數字中繼，信令可能包含通道狀態、號碼傳遞、應答監管、釋放原因、主叫號碼和業務消息。中繼網關必須把這些信息正確轉換到IP語音側。如果信令轉換錯誤，呼叫可能失敗、異常釋放或顯示錯誤主叫信息。

數字中繼信令還依賴成幀、線路編碼、時鐘和接口模式。運營商、傳統PBX與網關之間的任何不匹配，都可能造成通道不穩定或整個中繼失敗。因此，中繼網關架構必須同時具備IP和物理層語音知識。

協議轉換

許多中繼網關執行協議轉換。它們可能將PRI轉換爲SIP，將CAS轉換爲SIP，將SIP轉換爲模擬中繼，將傳統PBX信令轉換爲IP中繼，或將專用中繼信令轉換爲現代呼叫控制。難點不僅是傳遞音頻，還要保持呼叫狀態和業務行爲。

協議轉換應測試正常呼叫、忙線、未應答、呼叫釋放、緊急呼叫、主叫號碼、DTMF、傳真、呼叫轉移和特殊業務碼。如果一側期望的功能另一側無法表示，網關必須正確映射，或者項目需要調整業務設計。

原因碼與斷開處理

斷開處理在中繼網關架構中非常重要。當一側掛機時，網關必須釋放兩側資源，並映射原因碼或釋放原因，使連接系統理解呼叫爲何結束。斷開處理不佳會導致通道佔用不釋放，或產生錯誤失敗提示。

對於面向運營商的中繼，釋放原因分析有助於診斷號碼被阻止、線路忙、網絡故障、呼叫被拒、格式無效或業務限制。對於企業系統，它能幫助管理員理解用戶爲何無法完成呼叫。正確的原因映射能改善故障排查和服務質量。

媒體架構

RTP媒體路由

在基於SIP的中繼網關部署中，RTP通過IP網絡承載語音媒體。架構必須定義RTP流向何處：它可能在網關與PBX、網關與SBC、網關與運營商，或網關與媒體服務器之間傳輸。如果存在防火牆或NAT設備，必須仔細規劃RTP端口範圍和地址轉換。

單向音頻是媒體路徑問題的常見症狀。呼叫可能因爲信令正常而成功建立，但用戶聽不到聲音，因爲RTP被阻斷、路由錯誤，或公告了錯誤的IP地址。中繼網關設計必須始終包含媒體路徑圖。

TDM到IP媒體轉換

當中繼網關把數字電路接入IP語音系統時，它會把TDM語音通道轉換爲基於數據包的媒體。這種轉換必須保持時序和音頻質量。網關需要打包音頻、協商編解碼、管理抖動，並按照選定媒體配置發送RTP包。

反向方向同樣重要。進入的RTP包必須被解碼並放入正確的中繼通道。如果時序不穩定，音頻可能出現滑碼、間斷、回聲或失真。網關必須同時正確處理電路時序和分組時序。

編解碼與轉碼策略

編解碼策略應在部署前設計。中繼網關可能連接支持不同編解碼的系統。如果兩側支持相同編解碼，網關可以避免轉碼；如果不支持，就可能需要轉碼，而這會消耗處理資源並影響質量。

常見設計目標包括減少轉碼、保持語音質量、滿足運營商要求、支持傳真、控制帶寬，以及與傳統系統保持兼容。編解碼策略應與網絡容量和預期呼叫量匹配。

回聲、增益與音調處理

中繼網關可能需要回聲消除、增益調整、舒適噪聲控制和音調檢測。當數字或模擬中繼接口與IP延遲、混合電路或阻抗不匹配相互作用時，可能出現回聲。增益問題則可能讓通話過小或過響。

連接傳統系統時，音調處理也很重要。忙音、回鈴音、重排音、斷開音和進程音可能需要被正確識別。如果音調檢測錯誤，呼叫可能無法正確釋放，用戶也可能聽到混亂的呼叫進度提示。

號碼與路由架構

入站號碼映射

入站路由決定來自運營商中繼、PSTN線路、數字電路或其他PBX系統的呼叫如何到達內部目的地。網關可將DID號碼映射到分機、總機組、IVR菜單、呼叫隊列、調度臺、傳真設備、緊急電話或分支系統。

設計應明確精確的號碼格式。有些中繼發送完整國家號碼，有些只發送末幾位，有些還帶有前綴。網關可能需要在轉發到PBX前剝離、添加或轉換數字。入站映射應使用真實運營商號碼測試。

出站路由選擇

出站路由決定內部用戶撥打外部號碼時使用哪個中繼組。網關可根據前綴、主叫身份、部門、時間計劃、目的地類型、成本、可用性或緊急優先級選擇路由，因此它也是組織語音策略的一部分。

良好的出站路由可以避免使用錯誤運營商並降低呼叫失敗率。例如，本地呼叫、國內呼叫、國際呼叫、緊急呼叫和服務號碼可能需要不同路由。中繼故障或忙線時，應定義備份路由。

主叫號碼顯示規則

主叫號碼呈現通常由中繼網關處理。網關可能需要呈現公司總機號碼、部門號碼、直線號碼、緊急回撥號碼或運營商認可的號碼。如果主叫號碼不正確，呼叫可能被運營商拒絕，或在被叫方看來不夠專業。

主叫號碼規則還應考慮隱私和合規需求。某些內部分機不應暴露私人號碼；某些緊急路由則可能需要有效回撥號碼。主叫號碼設計應納入路由架構。

最低成本與策略路由

一些中繼網關支持策略路由或最低成本路由。呼叫可根據目的地和成本通過不同運營商或中繼發送，這對擁有多箇中繼、國際路由或分支互聯的組織很有價值。

成本不應是唯一標準。可靠性、通話質量、緊急呼叫支持、主叫號碼正確性和運營商服務等級同樣重要。便宜但音頻差或容易被拒的路由，最終可能帶來更高的運營成本。

安全架構

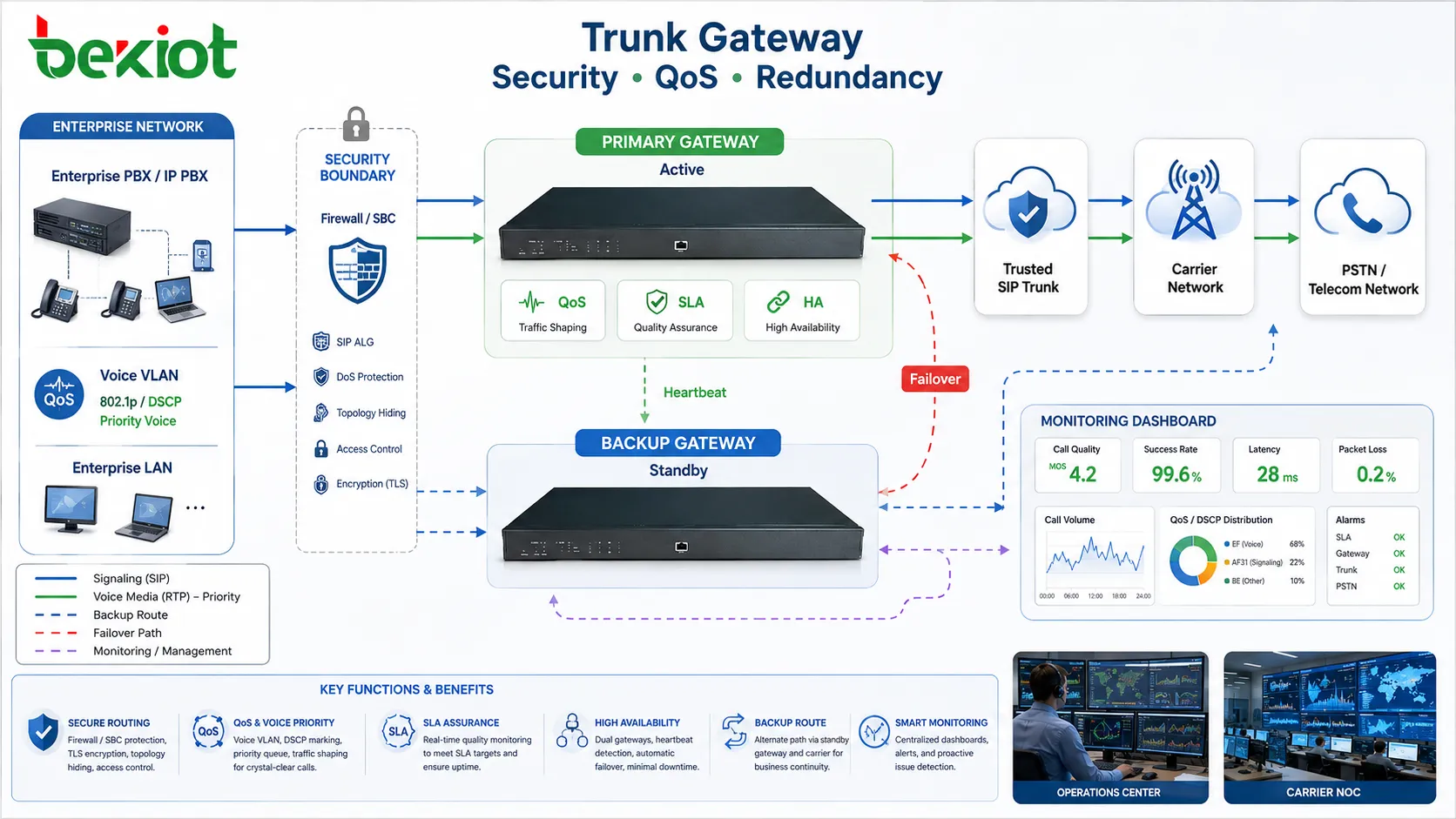

中繼邊界保護

由於中繼網關連接內部語音系統與外部或半可信網絡，必須進行保護。安全設計應包括防火牆規則、訪問控制列表、可信對等體配置、強密碼、管理接口限制，以及異常呼叫嘗試監測。

如果SIP中繼網關在沒有保護的情況下暴露，可能遭遇掃描、暴力破解、未授權呼叫嘗試或盜打流量。敏感端口應儘可能只允許可信PBX、SBC、運營商或管理地址訪問。

SBC與防火牆部署

在很多SIP中繼設計中，SBC被放置在網絡邊緣。中繼網關可以位於SBC之後，也可以與SBC協同工作。SBC能夠提供拓撲隱藏、NAT穿越、SIP規範化、媒體錨定、訪問控制和安全策略執行。

具體決策取決於項目規模和風險。只連接私有PBX的小型內部中繼網關，未必需要與公網SIP中繼相同的邊緣架構。不過，任何面向運營商或互聯網的設計都應認真審查。

呼叫權限控制

安全不僅是網絡訪問控制，呼叫路由權限同樣重要。網關不應允許每個用戶或每條中繼撥打任意目的地。國際呼叫、高費號碼、外部轉移和特殊服務號碼可能需要限制。

盜打常常發生在攻擊者找到通往高費用出站路由的路徑時。路由權限、目的地禁撥、基於主叫的規則、基於時間的限制和CDR監測，都能降低這種風險。

安全管理訪問

管理接口必須受到保護。Web訪問、SSH、Telnet、SNMP、API端口和自動配置服務不應暴露給不可信網絡。默認賬號應被修改，不必要的服務應關閉，管理訪問應記錄日誌。

遠程管理很有用，但應通過VPN、管理VLAN、IP限制或安全接入方式進行控制。中繼網關承載重要話務，其配置不應輕易被訪問。

QoS與可靠性架構

帶寬與併發通話規劃

中繼網關可能承載大量併發呼叫。帶寬規劃應考慮編解碼、打包間隔、RTP開銷、信令流量、錄音、故障轉移負載和未來增長。能支持少量呼叫的設計，在通道滿載時可能失敗。

併發呼叫規劃還應考慮處理資源。編解碼轉碼、加密、傳真中繼、回聲消除和媒體錨定都會消耗網關CPU或DSP能力。系統應按預期呼叫組合選型，而不是隻按端口數選型。

QoS標記與流量優先級

語音業務對丟包、時延和抖動非常敏感。中繼網關應正確標記語音數據包，網絡也應遵守這些標記。QoS應儘可能覆蓋交換機、路由器、防火牆、WAN鏈路和運營商交接點。

RTP媒體通常需要比普通數據業務更高的優先級。SIP信令也需要可靠傳輸，但用戶直接感受到的是媒體質量。QoS設計應把實時語音與批量數據、備份、下載和非關鍵業務區分開。

時鐘同步與時序穩定性

數字中繼網關必須重視時鐘。E1/T1和PRI電路需要穩定時序。如果時鐘源選擇錯誤或不穩定，系統可能出現滑碼、幀錯誤、音頻異常或中繼告警。時鐘設計是數字中繼網關架構的獨特要素之一。

工程師應明確網關是從運營商、傳統PBX還是內部源獲取時鐘。在多中繼系統中，時鐘層級必須清楚。如果忽略時鐘規劃，時序問題往往很難診斷。

冗餘與故障切換

由於中繼網關集中承載重要話務，應考慮冗餘。冗餘可以包括雙網關、雙電源、備份中繼、第二運營商、備用SIP對等體、PBX路由故障轉移和高可用設計。

故障轉移必須用真實呼叫測試。只配置備份路由並假定可用是不夠的。工程師應驗證故障條件下的入站呼叫、出站呼叫、緊急呼叫、主叫號碼、媒體路徑和釋放行爲。

部署模型

運營商中繼接入模型

在運營商中繼接入模型中，中繼網關將企業PBX或語音平臺連接到運營商服務。運營商側可能是SIP中繼、PRI、E1/T1或其他中繼接入；企業側可能是IP PBX、統一通信平臺或傳統PBX。

該模型需要與運營商仔細協調。號碼格式、認證、編解碼、主叫號碼、緊急呼叫路由、故障轉移和業務測試都應確認。面向運營商的中繼網關還應防止未授權流量。

傳統PBX遷移模型

許多組織使用中繼網關從傳統PBX遷移到IP語音平臺。網關橋接舊中繼和新SIP系統，使分機和業務可以逐步替換，避免突然割接影響日常運行。

遷移架構應定義臨時狀態和最終狀態。哪些中繼仍保留在舊PBX上？哪些號碼遷移到IP平臺？新舊用戶之間如何路由？如果沒有清晰規劃，混合系統會很難維護。

多站點互聯模型

中繼網關可以互聯分支機構、園區、工廠或區域辦公室。每個站點可能擁有本地PBX資源、本地中繼和內部分機號段。網關可通過專用IP網絡或SIP中繼在站點之間路由呼叫。

該模型改善內部通信，並減少對外部呼叫的依賴。不過，號碼計劃、路由策略、WAN QoS和故障轉移必須謹慎設計，同時還應考慮分支在中心不可用時的生存能力。

集中式中繼資源模型

一些組織把中繼接入集中在數據中心或總部。分支連接到中心語音平臺，由中繼網關在中心點提供外線接入。這簡化了運營商管理和策略控制。

風險在於對WAN和中心基礎設施的依賴。如果分支與中心斷開，外部呼叫可能失敗，除非提供本地備份。集中式設計應爲關鍵站點規劃生存能力。

維護與管理設計

監控中繼健康狀態

中繼網關監控應包括中繼狀態、通道可用性、SIP註冊、呼叫失敗率、活動會話、CPU負載、內存、溫度、時鐘告警、丟包、抖動和接口錯誤。這些指標可在用戶報障前發現問題。

監測應與響應流程關聯。如果中繼失敗，系統應通知正確團隊；如果呼叫失敗率上升，應查看日誌；如果出現時鐘告警，應檢查物理中繼條件。

CDR與路由分析

CDR分析幫助管理員理解話務模式和路由行爲。它可以顯示呼叫量、高峯使用、失敗呼叫、運營商使用、緊急呼叫、國際話務和異常撥號模式，對容量規劃和安全審查都有價值。

路由分析在多中繼環境中尤其有價值。如果某個中繼組失敗率更高或質量較差，管理員可以調整路由或聯繫提供商。沒有記錄，故障排查只能依賴用戶投訴。

抓包與信令日誌

中繼網關故障排查經常需要SIP跟蹤、ISDN日誌、RTP統計和抓包。這些工具有助於識別號碼格式錯誤、編解碼協商問題、認證失敗、釋放原因、DTMF問題和媒體路徑問題。

診斷訪問應可用但受控。日誌可能包含電話號碼和敏感通話信息。管理員需要保護診斷數據，同時保持其可用於故障排查。

配置備份與變更控制

中繼網關包含重要配置：中繼組、路由規則、數字映射、IP地址、編解碼列表、安全規則、故障轉移路由和管理設置。應在開通後和每次重大變更後進行配置備份。

變更控制可以防止意外業務中斷。一個小的數字規則變更可能影響大量出站呼叫；編解碼變化可能影響整條運營商中繼；防火牆調整可能破壞RTP。文檔和回滾計劃必不可少。

常見設計錯誤

把中繼網關當作簡單轉換器

常見錯誤是把中繼網關只當作協議轉換器。這樣會忽視路由、安全、號碼、媒體、QoS、冗餘和管理，使網關從受控語音邊界變成隱藏風險點。

正確做法是把網關作爲完整語音架構的一部分進行設計。其位置、接口、策略和監測應從一開始就形成文檔。

忽視媒體路徑規劃

另一個錯誤是隻檢查信令是否成功。呼叫可能能振鈴並應答，但因爲RTP路由沒有規劃，音頻可能單向或質量差。必須驗證媒體端口範圍、NAT、防火牆策略、SBC行爲和網絡路徑。

號碼規則不嚴謹

中繼網關還經常因爲號碼不一致而失敗。不同系統可能發送不同長度、前綴或主叫號碼格式。如果數字規則隨意建立，呼叫可能在某些場景可用，在另一些場景失敗。

號碼規範化應被設計並測試。入站、出站、內部、緊急和備份路由都需要清晰規則。

沒有故障切換測試

備份中繼和冗餘網關只有經過測試才有價值。有些系統雖然配置了備份路由，但在真實故障中會因爲主叫號碼、媒體、認證或號碼格式不同而失敗。

定期故障轉移測試應成爲維護的一部分。關鍵呼叫路由不應依賴未經驗證的假設。

評估標準

路由準確性

架構應正確路由入站和出站呼叫。DID、DOD、緊急呼叫、本地呼叫、國內呼叫、國際呼叫、分支呼叫和備份路由都應測試。路由準確性是中繼網關價值的基礎。

語音質量

語音質量應在真實呼叫量下評估。時延、抖動、丟包、回聲、增益、編解碼行爲、轉碼負載和DTMF識別都應測試。有些語音質量問題只會在網關承載負載時出現。

安全防護

網關應防止未授權訪問、盜打、SIP掃描、管理接口暴露和不受控的出站路由。安全審查應同時覆蓋網絡層和呼叫策略層。

連續性與生存能力

設計應明確在中繼故障、網關故障、運營商中斷、WAN丟失或電源中斷時呼叫如何繼續。備份路由和冗餘設備必須用真實呼叫場景測試。

運維可維護性

良好的中繼網關架構應便於監控、排障、升級和擴展。管理員應擁有日誌、CDR、告警、抓包、配置備份、命名標準和清晰文檔。

結語

中繼網關獨特的網絡架構來自它的邊界角色和中繼級職責。它連接SIP中繼、數字中繼、PBX系統、運營商網絡、PSTN資源和企業語音平臺，同時管理信令轉換、媒體路由、號碼轉換、安全控制、QoS、冗餘和監測。

它的架構必須作爲完整語音互聯系統設計，而不是簡單安裝一個網關。工程師應把中繼接入、語音控制、媒體處理、號碼、路由、安全、QoS、時序、故障轉移和維護一起規劃。每個部分都會影響整個語音網絡的穩定性。

設計良好的中繼網關可以提供大容量呼叫接入、受控互聯、可靠路由選擇、清晰媒體路徑、受保護邊界、更好的故障排查，以及傳統語音系統與IP語音系統之間更平滑的遷移。正確部署後，它會成爲企業、運營商和多站點通信架構的中心橋樑。
