模擬電話適配器通常稱爲 ATA，是一種把傳統模擬電話、傳真機、門口電話、報警面板、調制解調器或傳統語音終端接入基於 IP 的通信網絡的設備。它負責在一側的模擬電話信號與另一側的分組式 VoIP 通信之間進行轉換。

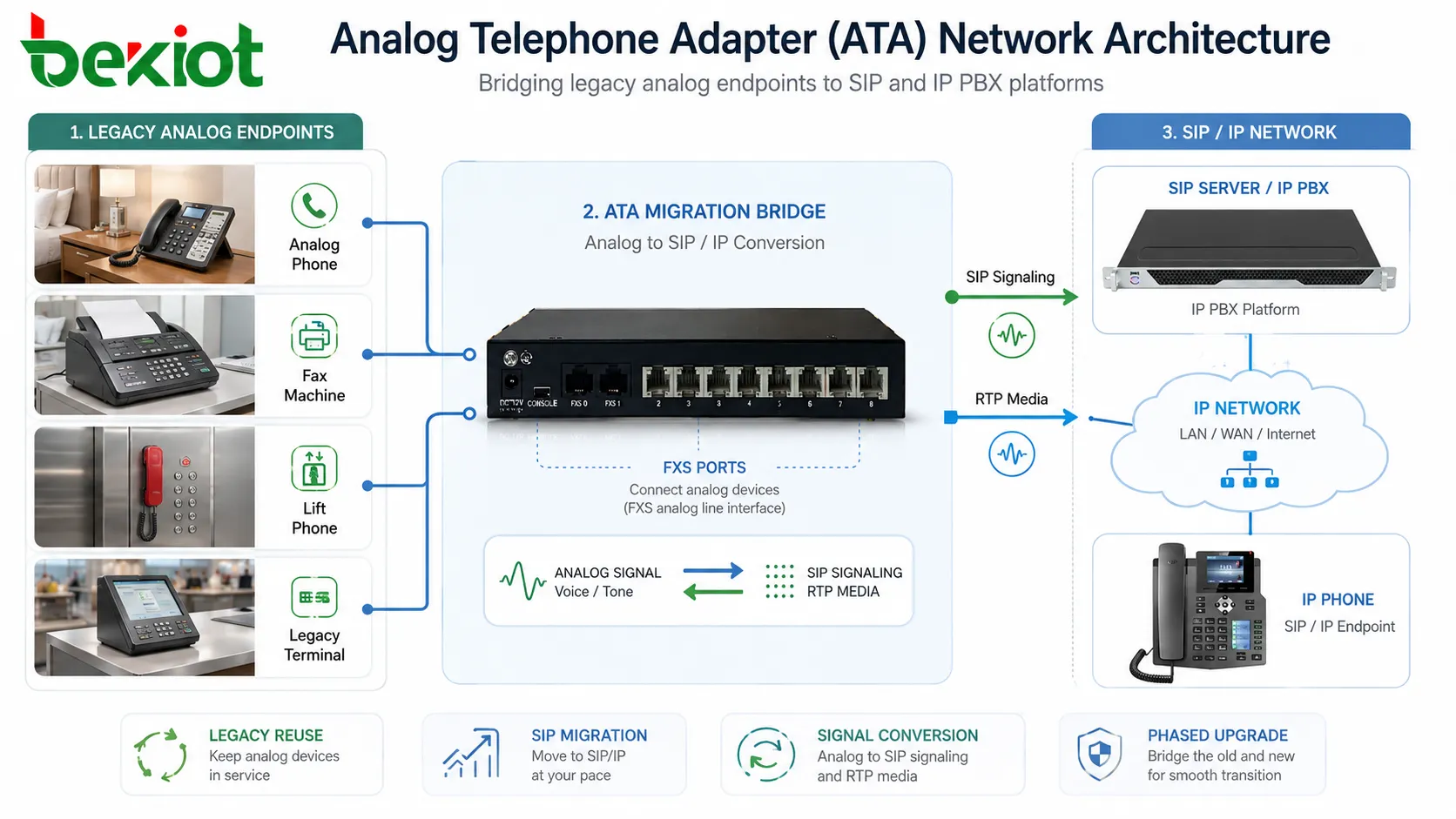

在典型部署中，模擬設備連接到適配器的 FXS 端口。ATA 再通過以太網或寬帶接入註冊到 IP PBX、託管 VoIP 平臺、SIP 服務器或運營商平臺。通話發起時，模擬語音、撥號數字、振鈴信號和線路狀態會被轉換爲 SIP 信令和 RTP 媒體流。
爲什麼這種設備在 IP 網絡中仍然重要
許多組織已經遷移到 SIP、雲電話和 IP PBX 平臺，但並非所有終端都已經適合完全 IP 化。現有模擬電話仍可能用於客房、電梯、倉庫、公共區域、安保室、車間、服務櫃檯和遠程站點。傳真機、報警撥號器、電梯電話和專用終端也可能依賴模擬接口。
適配器提供的是遷移橋樑。它讓傳統設備在覈心通信網絡轉向 IP 的同時繼續使用，避免一次性更換所有終端，並讓組織在分階段升級中擁有更大的靈活性。
它的架構價值來自接口轉換。它把 IP 的複雜性隱藏在模擬設備之外，也把模擬線路行爲隱藏在 VoIP 平臺之外。模擬設備像接在一條電話線上一樣工作，而 IP 網絡看到的是一個 SIP 終端或語音網關。
從銅線迴路到分組網絡
適配器的模擬側像一個小型電話線路提供者。它提供饋電電壓，檢測摘機和掛機狀態，產生振鈴電壓，接收 DTMF 數字，提供撥號音，並在連接設備之間傳輸語音頻段音頻。
IP 側通過以太網或其他分組網絡通信。它發送 SIP 消息，用於註冊、呼叫建立、呼叫釋放、認證和功能控制。通話建立後，它發送 RTP 分組承載語音媒體。
因此，適配器位於兩個世界的邊界。一邊基於電氣線路狀態和音頻音調，另一邊基於 IP 地址、UDP 或 TCP 傳輸、SIP 消息、編解碼器、抖動緩衝、NAT 穿越和網絡質量。
核心架構層
| 層級 | 主要功能 | 典型設計關注點 |
|---|---|---|
| 模擬接口 | 爲模擬電話、傳真機或終端提供 FXS 線路行爲。 | 阻抗、振鈴電壓、環路電流、主叫號碼顯示和 DTMF 檢測。 |
| 語音處理 | 把模擬音頻轉換爲數字語音流並應用編解碼。 | 編解碼選擇、回聲消除、增益控制、分組化和傳真處理。 |
| SIP 信令 | 註冊設備並控制呼叫建立、路由和釋放。 | 認證、註冊服務器地址、撥號規則、定時器和服務器故障切換。 |
| IP 傳輸 | 在 LAN、WAN、VPN 或互聯網接入中傳輸信令和 RTP 分組。 | QoS、NAT 穿越、防火牆規則、VLAN、時延、抖動和丟包。 |
| 管理 | 支持配置、配置下發、監控、固件更新和日誌。 | 安全、遠程訪問、備份配置和大規模部署控制。 |
模擬端口行爲
FXS 接口
大多數適配器提供 FXS 端口。FXS 端口連接模擬電話或類似終端，並提供該設備所期望的線路條件。它提供撥號音、振鈴電壓、環路電流以及掛機或摘機檢測。
當用戶拿起聽筒時，FXS 端口檢測到摘機狀態。適配器隨後接收撥號數字，並按自身撥號規則準備一次 SIP 呼叫。
撥號音與振鈴
適配器會在本地生成各種提示音。撥號音、回鈴音、忙音、重撥音和呼叫等待音都可能根據配置和區域參數由設備生成。
振鈴也在模擬端口上產生。適配器必須爲連接設備提供足夠的振鈴電壓和節奏。連接老式電話、機械鈴設備或多個模擬負載時，這一點尤其重要。
主叫號碼顯示與線路信令
模擬主叫號碼顯示可根據地區和終端類型採用 FSK 或 DTMF 格式。適配器從 SIP 信令中接收主叫信息，並把它轉換成連接設備可以識別的模擬主叫號碼信號。
根據型號和配置，設備還可能支持極性反轉、線路極性行爲、拍叉、留言等待指示以及其他模擬特性。
數字語音處理
模擬音頻進入設備後，會被採樣、編碼、分組，並作爲 RTP 媒體發送。來話音頻則執行相反過程。適配器接收 RTP 分組，解碼後轉換爲模擬音頻，再送到電話端口。
編解碼選擇會影響帶寬、質量和兼容性。常見語音編解碼包括 G.711、G.729、G.722 或平臺支持的其他選項。G.711 通常更適合傳真和類似傳統調制解調器的應用，因爲它保留了更多語音頻帶信號。
回聲消除同樣重要。模擬接口可能因混合電路、阻抗不匹配、線纜條件和終端設計產生回聲。配置良好的適配器會在遠端用戶明顯感知之前降低迴聲。
SIP 註冊與呼叫控制
賬號註冊
適配器通常會向註冊服務器註冊一個或多個 SIP 賬號。每個模擬端口可以映射到不同分機、用戶賬號或服務號碼。一些設備支持多個配置文件，因此不同端口可以連接到不同 SIP 平臺。
註冊讓 IP PBX 或運營商知道適配器當前可以從哪裏被訪問。如果註冊失敗，來電可能無法到達模擬終端。

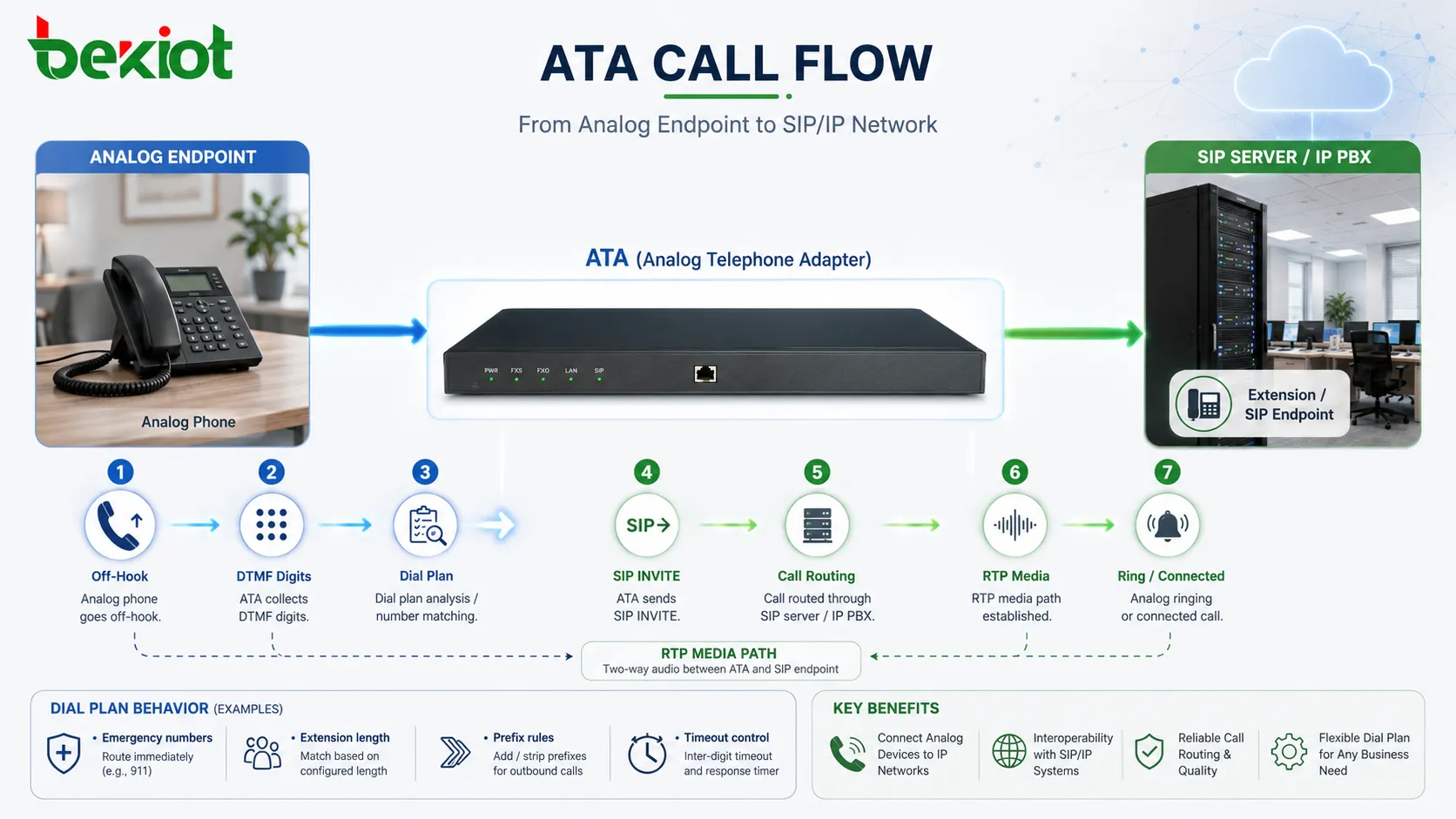

外呼建立
用戶撥號時，適配器按撥號規則收集數字。一旦號碼匹配規則或等待超時，設備就向配置的代理或服務器發送 SIP INVITE。
隨後 SIP 服務器把呼叫路由到其他分機、中繼、PSTN 網關、語音信箱系統、聯絡中心或外部目的地。在這個過程中，模擬用戶只感受到普通撥號操作。
來電送達
當來電 SIP 呼叫到達適配器時，設備決定哪個模擬端口應當振鈴。它在該端口產生振鈴電壓，並可根據地區時序規則在振鈴前發送模擬主叫號碼。
用戶接聽後，適配器發送合適的 SIP 響應，並開始 RTP 媒體交換。
撥號規則與號碼處理
撥號規則是適配器行爲中的關鍵部分。它定義哪些數字模式有效、設備等待後續數字的時間、前綴是否需要添加或刪除，以及哪些呼叫應立即路由。
不合理的撥號規則會造成呼叫慢、路由錯誤、應急號碼失敗或用戶困惑。例如，適配器在發起呼叫前等待太久，用戶可能認爲設備故障；如果過早發送數字，不完整號碼可能被錯誤路由。
撥號規則應反映本地編號規則、內部分機長度、應急號碼、中繼接入前綴、國際撥號規則，以及語音信箱訪問或代接等服務代碼。
網絡部署位置選擇
本地局域網部署
在本地辦公室或設施中，適配器可以連接到與 IP PBX 或語音服務器相同的局域網。這通常是最簡單的拓撲，因爲時延低，可能不涉及 NAT，並且 QoS 可在本地網絡內管理。
語音 VLAN 常用於把語音流量與普通數據流量分開。這可以提升可管理性，並降低擁塞影響通話質量的風險。
遠程站點連接
遠程分支可以通過 VPN、專用 WAN、MPLS、SD-WAN 或安全互聯網接入，把適配器連接到中心 SIP 平臺。這讓分支的模擬電話或設備能夠使用中心呼叫系統。
遠程部署需要關注帶寬、時延、丟包、NAT 穿越、故障切換路由，以及 WAN 鏈路故障時的本地生存能力。
託管 VoIP 接入
小型辦公室和分佈式站點可以直接連接到託管 VoIP 提供商。在這種模式下，適配器通過互聯網向服務商平臺註冊。
安全性和穩定性會變得尤其重要。建議使用強密碼、在支持時啓用 TLS、配置防火牆規則、更新固件，並採用服務商認可的配置。
網關與 PBX 混合架構
一些環境會把適配器與模擬網關、IP PBX 服務器、SBC 和 PSTN 中繼一起使用。適配器可以服務單個模擬終端，而更大的網關負責成組線路或中繼。
這種混合架構在遷移期間很常見，此時部分業務仍保留模擬形式，而核心呼叫路由遷移到 SIP。
服務質量與語音穩定性
語音流量對時延、抖動和丟包敏感。適配器可能支持 DSCP 標記、VLAN 標記、抖動緩衝調整、RTP 端口範圍配置和編解碼選擇，以提高通話穩定性。
QoS 也必須得到交換機、路由器、防火牆和 WAN 設備支持。只有網絡識別並執行這些標記，適配器上的分組標記纔有意義。
分組時間影響帶寬與時延之間的平衡。較大的分組可減少開銷，但可能增加延遲，並在丟包時影響感知質量。較小的分組可能提升響應性，但會使用更多帶寬。
NAT、防火牆與 SIP 穿越
適配器經常位於路由器或防火牆之後。SIP 信令中可能包含公網無法到達的私有 IP 地址。即使註冊看似成功，RTP 媒體也可能失敗。
常見方案包括 NAT 保活、STUN、出站代理、SBC、VPN、靜態端口映射以及服務商側 NAT 處理。最佳做法取決於平臺是在本地、託管環境還是跨受管 WAN。
防火牆規則應允許所需的 SIP 信令端口和 RTP 媒體端口。隨意打開大範圍端口會帶來安全風險，而規則過嚴又可能阻斷呼叫或造成單向語音。
傳真、報警和傳統設備支持
傳真機和報警面板比普通語音呼叫更敏感。它們可能依賴音調、時序、調制解調器協商或線路特性，而這些內容並不總能很好地通過分組網絡傳輸。
當適配器和服務平臺都支持時，T.38 傳真中繼可以改善傳真傳輸。沒有 T.38 時，可以使用 G.711 透傳，但網絡質量必須穩定。
報警撥號器、電梯電話、POS 終端和基於調制解調器的設備應謹慎測試。有些設備可能可靠工作，另一些則可能需要專用模擬線路、專用網關或更新後的通信方式。
ATA 可以延長模擬設備的使用壽命，但它不能讓每一種傳統設備都在 IP 網絡上完美運行。設備對時序越敏感，就越需要充分測試。
配置下發與遠程管理
大規模部署需要可重複的配置。少量設備可以手動設置，但當數百臺適配器分佈在酒店、校園、分支、電梯或服務設施中時，手動配置就會變得低效。
配置下發可根據設備能力使用配置文件、DHCP 選項、HTTPS 下載、廠商管理平臺、TR-069 或集中模板。這有助於統一 SIP 賬號、撥號規則、編解碼、區域音、固件版本和安全設置。
遠程管理必須做好安全控制。默認密碼、暴露的 Web 管理界面、過期固件和不安全的配置下發 URL 都可能造成嚴重風險。
安全架構
SIP 賬號保護
SIP 憑據應唯一、強壯並受到保護。如果攻擊者獲取適配器賬號，就可能註冊未授權終端、撥打欺詐電話或中斷服務。
速率限制、IP 限制、賬號鎖定、註冊監控和嚴格的配置下發控制可以降低風險。
傳輸安全
在支持的情況下，TLS 可保護 SIP 信令。SRTP 可在雙方支持時保護語音媒體。當流量穿越不可信網絡時，這些功能很有價值。
加密應與證書管理、終端兼容性和故障排查流程一起規劃。
管理訪問控制
管理界面不應無必要地暴露到公網。訪問應通過網絡策略、VPN、強認證以及可用時的基於角色管理進行限制。
配置備份也應受到保護，因爲其中可能包含 SIP 賬號信息或網絡細節。

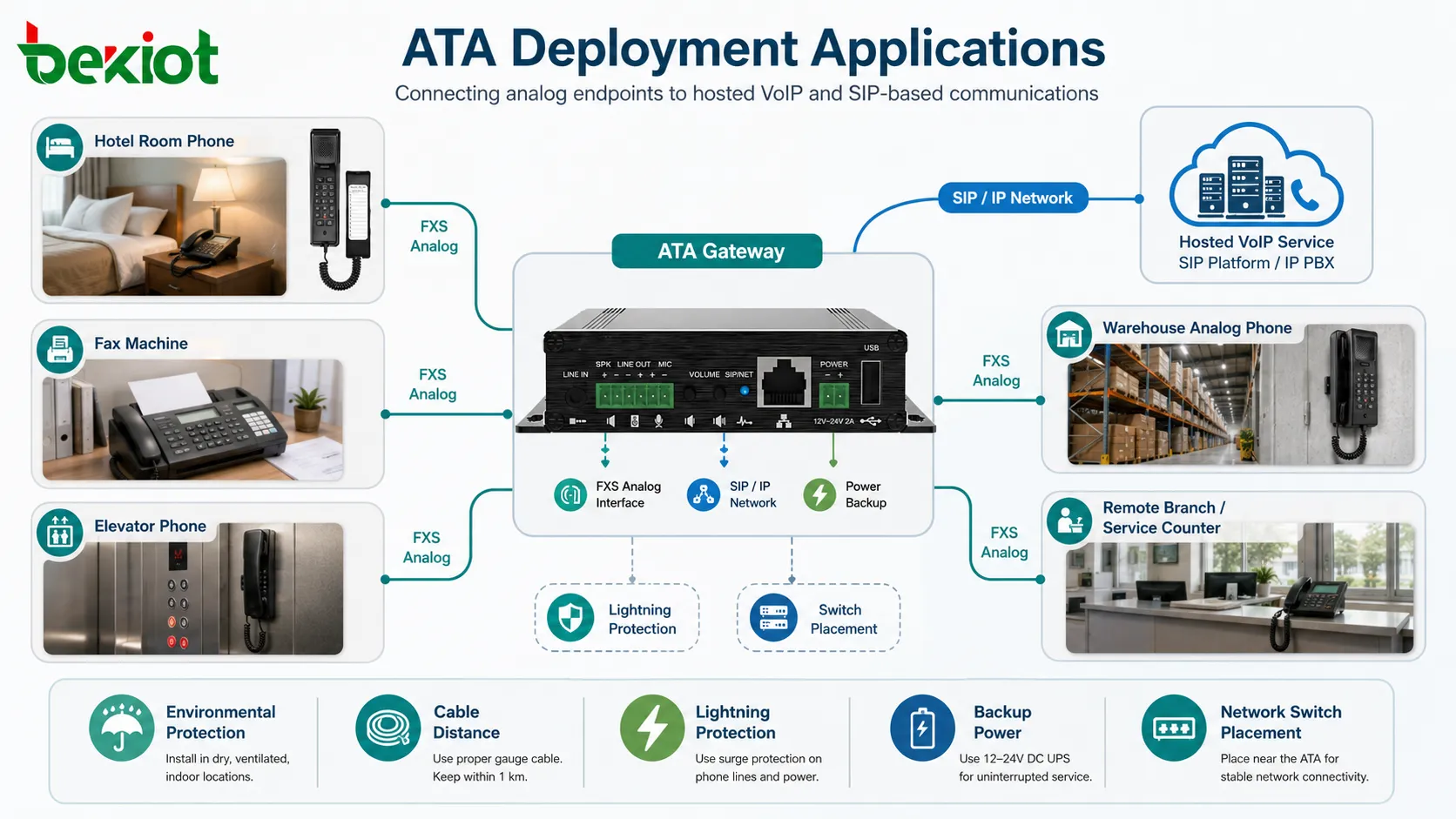

實際部署中的應用
酒店與客房
酒店常使用適配器把模擬客房電話連接到基於 IP 的酒店 PBX 系統。這樣在覈心電話平臺現代化的同時，現有客房電話仍可繼續使用。
重要考慮包括留言等待指示、前臺撥號、應急呼叫、房號映射、叫醒服務集成和維護訪問。
電梯與應急線路
當樓宇通信系統基於 IP 時，電梯電話和服務求助電話可以通過適配器連接。這些線路需要可靠供電、清晰的位置標識和定期功能測試。
與應急相關的用途應按照當地要求設計，不應在沒有備份規劃的情況下依賴不穩定的寬帶路徑。
傳真和辦公傳統設備
許多辦公室仍使用傳真機、模擬會議電話、模擬無繩電話或傳統設備。適配器可以把這些設備接入現代 SIP 平臺，而不必立即替換。
傳真應用應使用真實目的地測試，因爲兼容性會受到編解碼、網絡質量、運營商支持和 T.38 行爲的影響。
倉庫與工業輔助區域
模擬電話在倉庫、門衛室、維修間、裝卸區域和公用設備間仍可能很有價值。適配器讓這些終端連接到辦公室電話使用的同一套 VoIP 系統。
這些區域應考慮環境防護、線纜距離、防雷保護、備用電源和網絡交換機位置。
運行故障排查
無法註冊
如果適配器無法註冊，應檢查 SIP 服務器地址、用戶名、密碼、認證域、DNS、網絡網關、VLAN、防火牆、傳輸協議和賬號狀態。
抓包或 SIP 日誌可以快速顯示設備是否正在發送 REGISTER 請求，以及收到了什麼響應。
單向語音
單向語音通常指向 RTP 路徑問題。NAT、防火牆規則、錯誤的 RTP 端口範圍、SIP 消息中的私有 IP 地址或被阻斷的 UDP 流量都是常見原因。
在同一局域網測試可以幫助區分設備配置問題和 WAN 或防火牆問題。
模擬電話不振鈴
如果來電到達但電話不響，應檢查振鈴電壓能力、REN 負載、端口映射、主叫號碼時序、線纜狀況、模擬電話兼容性，以及呼叫是否送到了正確端口。
老式機械鈴電話可能需要比現代電子電話更高的振鈴功率。
語音質量差
語音質量差可能由丟包、抖動、帶寬不足、回聲、錯誤編解碼、增益不匹配、聲學反饋或模擬佈線問題造成。
需要檢查適配器兩側。網絡問題和模擬線路問題可能產生相似的用戶投訴。
傳真失敗
傳真問題可能來自未啓用 T.38、不兼容的運營商、丟包、回聲消除設置、錯誤編解碼、抖動或過高時延。
短測試傳真可能成功，而長文檔失敗。測試應包含真實文檔長度和多種目的地類型。
選型與設計檢查清單
先確定所需模擬端口數量和類型。單臺桌面電話、一組客房電話、一條傳真線路和一部電梯電話，可能需要完全不同的端口數量和功能。
驗證與目標 SIP 平臺的兼容性。檢查註冊方式、編解碼支持、T.38、主叫號碼格式、撥號規則行爲、TLS、SRTP、配置下發方式和故障切換支持。
複覈電源和網絡可用性。有些適配器由本地電源適配器供電，另一些可能根據型號支持 PoE。關鍵終端可能需要 UPS 或備用電源。
規劃模擬佈線。線纜長度、REN 負載、噪聲、接地、浪湧暴露和交叉連接質量都會影響性能。
記錄每個端口。每條模擬線路都應有明確的分機號碼、物理位置、連接設備類型、SIP 賬號、備用路由和維護負責人。
最佳 ATA 架構不只是把舊電話連接到 VoIP。它是在滿足 IP 語音網絡可靠性、安全性和可管理性要求的同時，保留預期的模擬行爲。
常見問題
ATA 可以連接轉盤電話嗎？
有些適配器可能支持脈衝撥號，但許多隻支持 DTMF 撥號。部署前應驗證轉盤電話兼容性。
一個端口可以連接多少臺模擬設備？
這取決於端口振鈴能力和連接設備的總 REN 負載。一個端口連接過多設備可能導致無法正常振鈴。
應急呼叫可以通過適配器路由嗎？
可以，但應急路由必須謹慎規劃。需要覈查位置信息、備用電源、網絡可靠性和當地法規。
爲什麼模擬電話能通話但不顯示主叫號碼？
可能是主叫號碼格式、區域設置、振鈴前時序、電話兼容性或 SIP 主叫信息映射不正確。
適配器應放在電話附近還是網絡交換機附近？
應放在模擬線纜質量和網絡接入都可行的位置。過長的模擬線路可能引入噪聲，而網絡位置不佳可能產生分組或供電問題。
