LC諧振電路是電子領域中最重要的頻率選擇性基礎電路之一。透過結合電感與電容，工程師可建構能夠儲存能量、於磁場與電場之間交換能量，並在特定頻率下產生強烈響應的電路架構。此特性讓LC電路成為射頻系統、類比濾波器、振盪器、阻抗匹配網路與多種感測及訊號處理設計的核心必備元件。
雖然基礎理論簡潔易懂，但實際應用的LC諧振電路皆非理想狀態。真實電感具有繞線電阻、電容存在介電損耗，且電路板走線會產生寄生電感與寄生電容。因此實體電路的諧振特性，不僅取決於L、C的額定值，還會受到Q值、負載、元件公差、溫度漂移與電路佈局品質影響。一篇完整的技術文章，必須同時涵蓋理論原理與實務實作。
何謂LC諧振電路
LC諧振電路是以電感（L）與電容（C）為核心組成的電氣網路。這兩種被動元件會產生獨特的交互作用：電容將能量儲存於電場中，電感則儲存於磁場。當兩者連接時，能量會來回傳遞，並在特定頻率下形成諧振反應。
該特定頻率即為諧振頻率。於諧振狀態下，電感抗與電容抗數值相等、作用相反。理論上，電抗成分會相互抵銷，使電路特性以電阻為主。實務上，實際響應取決於電路為串聯或並聯架構，以及系統內的損耗程度。
簡單來說，諧振就是電感與電容在單一頻率下，產生最強的相互平衡，超越電路運作範圍內的其他頻率。
LC諧振的運作原理
電場與磁場的能量交換
LC諧振電路的運作核心為能量儲存。電容充電時，會將能量儲存於電場；電流流經電感時，電感會將能量儲存於磁場。在無損耗的理想LC電路中，能量會不斷在電容與電感之間來回轉移。
這種週期性的能量交換會產生震盪。電容放電時，電流上升並使電感產生磁場；當磁場消散時，會持續推動電流，反向對電容充電。此循環不斷重複，震盪頻率由電感與電容的數值決定。
這也是LC電路常被稱為諧振電路或儲能電路的原因。不同於一般被動電路單純傳導電流，LC電路具備自然頻率特性，可用於精準篩選、阻隔或產生特定訊號。
諧振頻率公式
LC電路理論中最經典的公式即為諧振頻率公式。由此公式可知，諧振頻率同時取決於電感與電容，而非單一元件。電感值越高、頻率越低；電容值越高，頻率同樣會下降。
標準公式如下：
f = 1 / (2π√LC)
此公式是電路設計的基礎，但工程師須留意，這僅為理想諧振數值。實體電路中的寄生電阻、雜散電容與負載交互作用，都會讓實測諧振頻率與理論計算值產生偏移。
諧振於電子電路的重要性
諧振賦予電路頻率選擇性。電路不會平均反應所有頻率，而是會強化特定窄頻段的訊號響應。此特性對於通訊系統至關重要，可精確分離、濾波、放大或產生指定頻率的訊號。
在無線電接收機中，諧振可隔離單一頻道；在振盪器中，用以定義震盪頻率；在濾波器中，強化通帶與阻帶的切割效果；在阻抗匹配網路中，調整阻抗特性，提升目標頻率的功率傳輸效率。
串聯與並聯LC諧振電路
串聯諧振電路
串聯LC諧振電路中，電感與電容位於同一電流路徑。遠離諧振頻率時，電路會產生高電抗、限制電流；達到諧振時，電感抗與電容抗相互抵銷，整體阻抗降至最低。
因諧振點阻抗極低，固定電壓下的電流會達到最大值。因此串聯諧振具備強訊號通過特性，適用於帶通濾波、頻道調諧，以及需要高效接收特定頻率的場景。
實務重點：即便輸入電壓不高，串聯諧振電路仍可能在電感、電容兩端產生高壓。設計者須考量元件耐壓、發熱狀況與安全餘裕。
並聯諧振電路
並聯LC電路中，電感與電容並聯於輸入端或大型電路的局部區塊。諧振狀態下，電感與電容的分支電流會放大，但對外部電源而言，輸入阻抗會大幅提升，與串聯電路特性完全不同。
並聯諧振於諧振點高阻抗的特性，適用於阻隔、維持或強化特定頻率訊號。常見應用為振盪器儲能電路、射頻負載與選擇性濾波電路。
並聯諧振是實務振盪器設計的關鍵，可高效儲存能量，同時提供穩定的諧振負載給主動元件。即便如此，真實表現仍會受電感電阻、電容損耗與周邊負載影響。
LC諧振電路關鍵設計參數
電感與電容選用
設計第一步為定義目標諧振頻率，再挑選合適的L、C數值。多組數值皆可符合諧振公式，但實用性各異。設計者須平衡體積、元件取得性、損耗特性、額定電流、額定電壓與成本。
低頻應用通常需要較大的電感或電容，容易增加體積與寄生損耗；高頻設計多採小數值元件，但寄生效應會更顯著，若電路佈局不嚴謹，將主導整體電路表現。
因此僅計算理論數值並不足夠。完善的設計會比對多組搭配，挑選在諧振精準度、可製造性與長期穩定性取得最佳平衡的組合。
品質因數與頻寬
品質因數（Q值）是評估諧振電路效能的核心指標，代表電路能量儲存效率與週期性損耗的比值。高Q值電路阻尼低、頻率選擇性強、頻寬狹窄；低Q值電路阻尼高、頻率響應範圍更廣。
Q值與頻寬高度相關：Q值越高，諧振尖峰越銳利、可用頻寬越窄，適合接收機與窄頻濾波器，但容易受元件公差、溫度影響；低Q值電路穩定性更佳，但頻率篩選能力較弱。
實務工程中，Q值不僅是電路特性，同時取決於電感品質、電容損耗、電路板結構，以及外接訊號源與負載。因此實測Q值通常與理想公式的計算結果有所差異。
電阻與阻尼特性
沒有任何實體LC電路可完全無損。電感存在銅阻與鐵芯損耗，電容具有等效串聯電阻與介電散熱。這些電阻會將儲存的能量轉為熱能，弱化諧振曲線的尖銳度。
阻尼決定震盪衰減速度，或是需要主動元件補償才能持續震盪。被動諧振電路中，阻尼會擴展頻寬、降低峰值；主動振盪器則需要透過增益補償阻尼，維持連續震盪。
由於電阻必然存在，實務LC電路應以RLC諧振網路進行分析。跳脫理想教科書模型，才能真實判斷電路實際效能。
LC諧振電路設計步驟
步驟1：定義功能目標
所有優良的諧振電路，皆始於明確的設計目標：訊號篩選、震盪產生、濾波、阻抗匹配、感測或雜訊抑制。應用場景會決定目標頻率、必要頻寬、插入損耗、耐壓規格與環境穩定性。
舉例來說，射頻前端調諧電路與實驗室訊號產生器頻率相近，但設計優先項目完全不同。前者重視高選擇性與小型化，後者則強調頻率穩定性、調整範圍與量測便利性。
步驟2：計算基礎元件數值
確認目標頻率後，可先選定電感或電容其中一項，再計算對應搭配元件，取得初步設計數值。此階段須同步考量標準元件規格、公差等級與封裝型式，避免選用難以實現的理論數值。
建議比對多組鄰近數值組合，不要僅採用單一計算結果。些微調整電感或電容數值，有機會提升Q值、改善元件採購性，或是強化量產公差表現。
步驟3：評估實體寄生效應
基礎計算後，須分析非理想效應。電路板走線長度、元件引腳、連接器外型、遮罩與接地層，都會改變實際電感與電容數值。高頻電路中，這些因素會大幅偏移諧振頻率。
寄生元件可能產生額外耦合路徑或多餘諧振點，這也是模擬結果與實體原型量測不符的常見原因。設計審查須納入等效串聯電阻、寄生電容，以及真實的訊號源與負載條件。
步驟4：模擬與原型驗證
電路模擬可在實體製作前，預測諧振頻率、頻寬、峰值響應、阻抗特性與公差敏感度。SPICE模擬工具適合比對多組元件，導入真實電阻與負載條件，還原電路行為。
然而模擬無法取代實測。元件誤差、組裝差異與治具影響，都會改變最終電路表現。實務常透過可調電容、微調元件與電路改版，完成設計最佳化。
計算得出的諧振頻率只是起點；穩定的諧振設計，是計算、模擬、電路佈局與實測驗證的綜合成果。
LC諧振電路應用領域
射頻調諧與訊號選取
LC諧振最經典的應用即為無線電射頻調諧。透過精準設計的諧振電路，可強化單一頻道或窄頻段，衰減鄰近干擾訊號。此頻率篩選能力，是接收機、調諧器與前端訊號處理電路的核心。
調諧電路需窄頻響應，因此高Q值元件與嚴密遮罩格外重要。微小的寄生變動都會影響頻道精準度，高頻射頻場域尤為明顯。
振盪器與頻率產生
LC儲能電路廣泛用於弦波振盪器，常見架構包含考畢茲與哈特萊電路。諧振網路決定震盪頻率，主動元件則補償每個週期的能量損耗；若缺乏主動補償，震盪會因阻尼逐漸衰減。
振盪器對穩定性要求嚴格，溫度漂移、電源變動與寄生效應都會影響輸出品質。因此振盪器專用LC電路，會採用更高規格元件與嚴格的佈局規範。
濾波器與阻抗匹配
LC諧振元件是類比濾波器與阻抗匹配網路的關鍵。相較一般電阻分壓電路，可實現更銳利的通帶、阻帶切分；於匹配電路中，可轉換阻抗，提升目標工作頻率的能量傳輸效率。
此特性廣泛應用於射頻發射器、接收機、天線介面與功率傳輸系統。但阻抗匹配具頻率限制性，設計者須理解諧振為定頻工具，而非萬用解決方案。
LC諧振電路穩定性分析
元件公差與製造誤差
穩定性最大隱憂之一即為元件公差。真實電感、電容無法完全符合標稱值，製造差異會直接改變L、C實際數值，進而偏移諧振頻率。
寬頻電路可容忍此類偏移，但窄頻、高精密頻率系統中，微小誤差都會造成嚴重影響。高穩定性設計會選用緊密公差元件，或納入校準微調機制。
溫度漂移與環境影響
溫度變化會同時改變電感與電容數值。部分磁性材料與電容介質對溫度敏感，環境變化會造成諧振頻率漂移，精密振盪器與射頻電路最容易受影響。
環境穩定性不僅限於溫度，濕度、震動、機械應力與外殼條件，都會左右電路表現。實務設計中，穩定諧振同時取決於電路圖、工作環境與封裝策略。
負載效應與耦合干擾
LC諧振電路极少獨立運作，通常會連接訊號源、後級放大電路、量測儀器或其他諧振級數。外部負載會改變有效Q值、頻寬，甚至表觀諧振頻率。

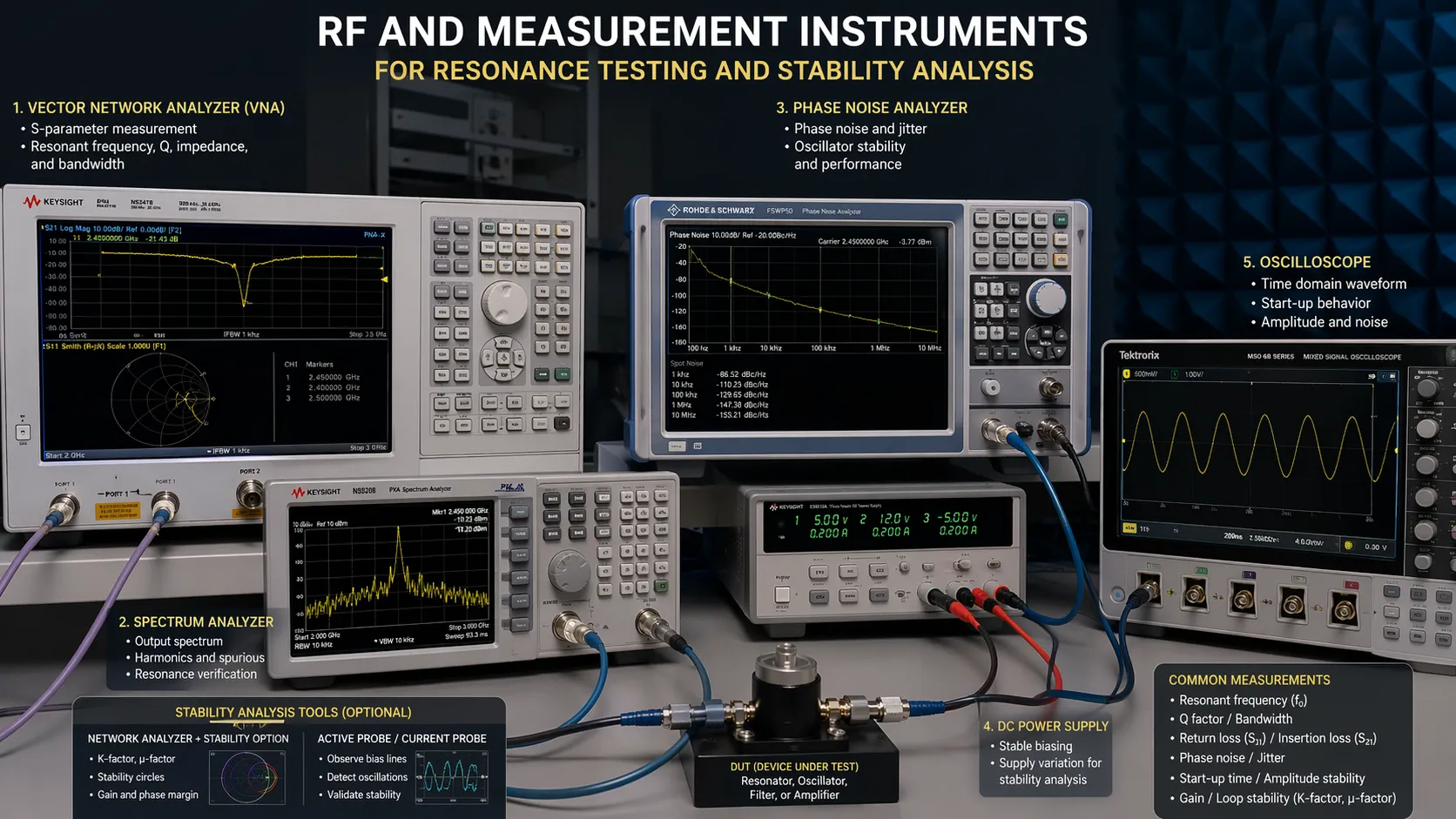

負載影響在量測過程尤為明顯，探棒、線材與儀器輸入，都會無意間改變待測電路特性，造成量測值與實際獨立運作狀態不符。穩定性分析須納入量測環境考量。
寄生元件與佈局敏感度
寄生電阻、寄生電容與非必要電感耦合，是理論計算與實體電路差異的主因。中低頻環境影響輕微，高頻電路中，寄生效應會成為決定電路行為的關鍵。
嚴謹的佈局設計是穩定核心：縮短迴路路徑、合理接地、緊密元件擺放、控制走線寬度與完善遮罩，才能保留預期的諧振響應。多數射頻電路中，實體排版重要性不亞於電路設計。
提升穩定性的設計準則
高穩定性LC諧振電路，取決於嚴謹設計而非單純數學計算。高Q值電感、低損耗電容、緊密公差元件、精簡佈局與適當遮罩，皆能有效提升頻率穩定性與可預測性。
同時應減少多餘負載、早期評估溫度特性，透過模擬與實體量測雙重驗證諧振。高規格設計可透過元件降額選用、穩定材料與微調機制，縮小理論電路與量產產品的差距。
最可靠的LC諧振電路，不僅是調校至正確頻率，更經過工程設計，確保在真實環境中維持穩定。
結論
LC諧振電路仍是現代電子的核心元件，可精準、高效地控制電路頻率特性。其基礎為電感與電容的能量交換，但完善設計不能只依賴諧振公式。串並聯架構、Q值、損耗、頻寬、元件公差、溫度漂移、負載與寄生效應，都會影響最終效能。
不論是射頻調諧、震盪產生、訊號濾波或阻抗匹配，工程師必須結合理論、量測與穩定性分析。優異的LC設計，除了數學正確，更需硬體強固、運作穩定，並符合實務場域的需求。
常見問題
LC諧振電路的主要用途為何？
核心用途為實現強烈的頻率選擇性。LC諧振電路可針對指定頻率進行通過、阻隔、產生與塑形，廣泛運用於濾波器、振盪器、頻道調諧器與阻抗匹配網路。
串聯諧振與並聯諧振的差異？
串聯諧振於諧振點阻抗最小、電流最大；並聯諧振於諧振點阻抗最高，適用於儲能電路、調諧負載與頻率選擇性網路。
Q值於LC電路設計的重要性？
Q值代表諧振電路的能量儲存效率與損耗比例。Q值越高，頻率篩選越強、頻寬越窄；Q值越低，阻尼越高、頻率響應範圍越廣。
造成諧振不穩定的原因？
常見因素包含元件公差、溫度漂移、寄生電容與電感、電阻損耗、不良電路佈局，以及後級電路、量測設備的負載影響。
LC諧振電路在現代電子仍重要嗎？
是的。目前仍大量運用於射頻電子、通訊系統、振盪器、類比濾波器、阻抗匹配網路，以及各式感測與訊號處理硬體。
