如何為危險工業區域設計防爆公共廣播系統

危險區域公共廣播設計應依據區域分類、準確設備認證、相容揚聲器迴路、語音清晰度、現場通話及警報優先順序,並明確安裝與驗收責任。

貝克電信

如何為危險工業區域設計防爆公共廣播系統

石化廠、油氣設施、能源場站和危險物料儲存區,可能同時存在爆炸性環境以及高噪音、潮濕、腐蝕和室外曝露。在氣體洩漏、火災警報、設備故障或人員緊急情況中,操作員需要知道哪些區域需要訊息、人們能否理解,以及現場人員如何回報。

因此,防爆公共廣播應被視為經過工程設計的通訊系統,而不是一組危險區域揚聲器。防爆保護處理與設備及其安裝相關的點燃風險;廣播、對講和緊急通知還需要額外的系統設計。「防爆公共廣播」這一術語本身並不說明某項證書、保護型式或獲准緊急功能。

防爆公共廣播與一般公共廣播

常規公共廣播設計處理音訊分發、廣播分區及涵蓋範圍。在已劃分的危險區域安裝,還要求設備和電氣安裝符合特定環境及保護要求。耐候外殼、宣傳冊中的Ex標誌或其他型號的認證,都不能證明適用性。

應從現場獲准的危險區域分類及適用司法管轄要求入手。記錄每個位置的Zone或Class/Division標識、氣體或粉塵組別、所需設備保護級別或類別、溫度限制及環境條件。氣體與可燃粉塵適用性必須分別檢查;不能假定針對一種環境的核准涵蓋另一種。系統設計人員應使用具備資格的危險區域團隊提供的分類,而不是根據設施的行業名稱推斷。

IEC 60079-14:2024涉及電氣安裝設計、設備選型、安裝及初始檢查,包括文件和人員能力。其公布範圍並非通用核准規則;當地採納情況及專案要求仍須確認。它排除了可能存在瓦斯的礦井電氣安裝等應用,這些應適用相關礦業規定。

危險區域與安全區域

並非每台伺服器、功率放大器、調度控制台或網路交換器都必須安裝在危險區域。在獲准配置允許時,通話控制、錄音、操作崗位和中央功率放大器可以設在非危險設備間。現場揚聲器、電話、對講機、警示裝置及相關連接,則按實際運作位置選型。

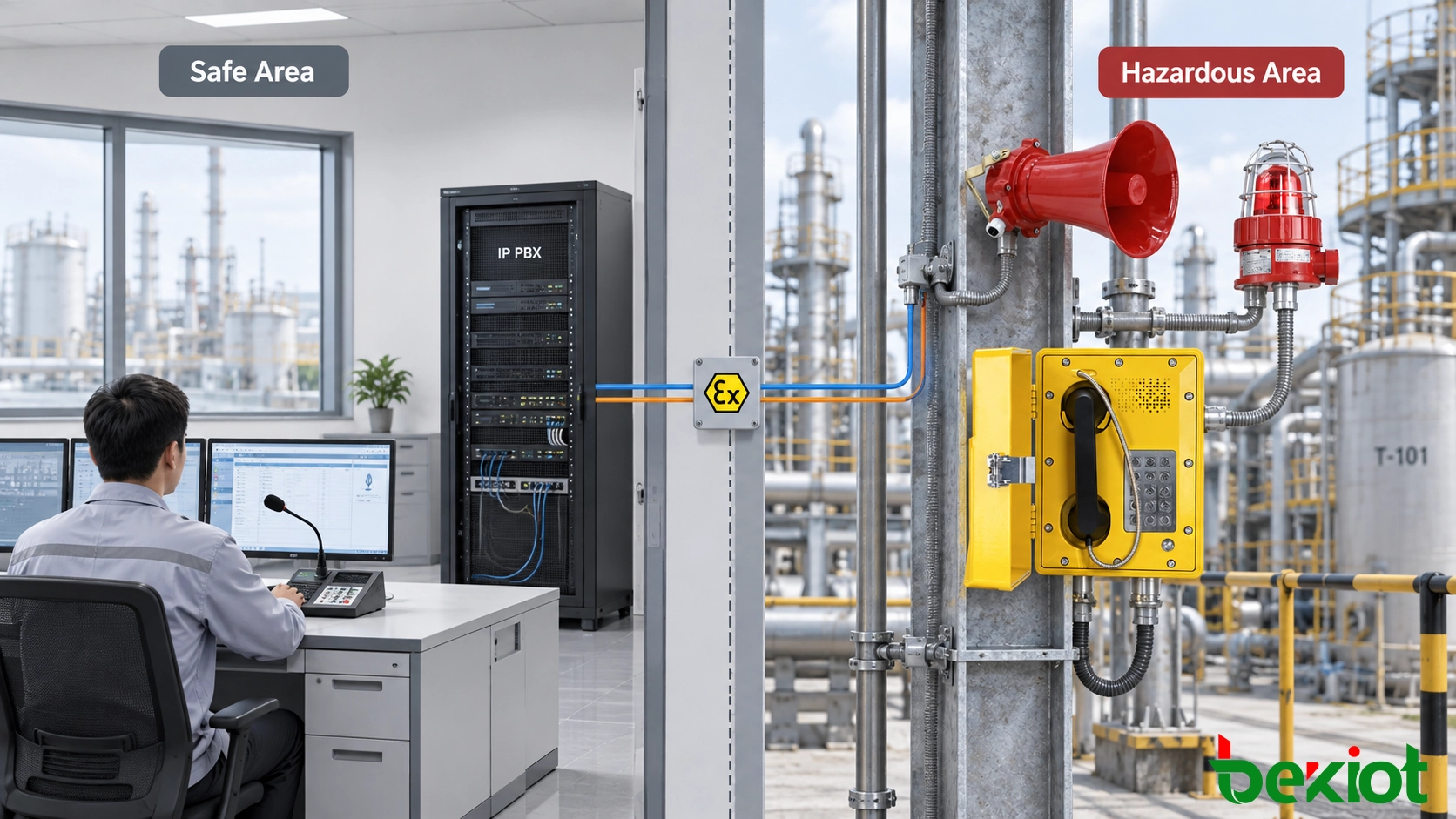

控制室和IP PBX旁設危險區域電話、號角揚聲器和警示燈的示意圖
控制設備與現場設備分隔的概念圖。圖示邊界箱、線纜路線及Ex標誌,並非獲准接線方案或認證證據。

房間不會僅因設有控制台就成為非危險區域。其狀態及引出路線應納入現場分類和安裝設計。區域外設備仍可能影響進入區域的迴路,因此審查必須沿電氣連接跨越該邊界進行。

核實準確設備及證書範圍

為每項擬用設備取得準確型號及變型、證書編號和版本、認證附表或附件、安裝說明及相關圖面。將其與供貨銘牌、防爆標識、環境範圍和電氣額定值核對。確認證書狀態,以及影響安裝或使用的任何條件。若聲稱具有IECEx認證,IECEx設備認證方案將其線上證書系統列為已頒發證書的來源。當地接受情況仍是獨立的專案核查事項。

IECEx OD 011-2,第5.9版,第1.2.1–1.2.2及1.2.20節區分了表示特定使用條件的X後綴與表示Ex元件的U後綴。元件證書並非成品電話、揚聲器或組裝系統的認證。採購與安裝前,應閱讀使用條件或限制條件附表並解決相關事項。

環境防護也需單獨驗證。防護等級、耐腐蝕性、機械曝露和工作溫度範圍必須適合安裝位置。產品照片不能證明這些屬性,單台設備證書也不核准整套公共廣播安裝。

揚聲器選型、迴路與配置

揚聲器選型不應只從功率開始。實際目標是在工廠運作時,讓人員工作或移動的位置取得清晰語音。號角揚聲器可在室外或嘈雜區域提供定向涵蓋;其他形式可能更適合走廊、平台或需要均勻分布的空間。所選形式仍須具有適用於預定位置的危險區域核准。

與負責電氣設計人員一起審查完整音訊迴路。被動式揚聲器需要相容的功率放大器輸出及迴路配置;主動式網路揚聲器有自身的供電和網路介面要求。按所選設備和專案要求檢查揚聲器負載、允許的功率放大器驅動、任何變壓器設定、線纜損耗、保護安排及故障監測方法。安裝經過認證的揚聲器,並不意味著任意功率放大器、線纜或輸出設定都可接受。

電纜密封接頭、引入口、封堵件、接線盒、接地或等電位連接安排及佈線方法,均屬於安裝審查內容。必須結合設備保護型式、說明書及適用安裝規則確定其適用性。如果設計的任何部分採用本質安全,連接迴路就需要適當的系統評估;低電壓或單個元件證書均不足夠。這些決定需要合格設計和檢查,而不能照搬宣傳圖。

聲學規劃應調查:

  • 正常運作及具有代表性的高噪音運作期間的背景噪音。

  • 人員位置、通行路線及聽力防護的影響。

  • 安裝高度、揚聲器朝向、收聽距離,以及容器或管道的遮擋。

  • 反射、殘響,以及相鄰揚聲器或分區的聲音重疊。

  • 室外曝露及與安裝相關的環境條件。

提高功率放大器或揚聲器功率,不會自動改善清晰度。朝向不當、重疊過多或強殘響,可能使高聲級下的語音仍不清楚。採購設備前應商定聲學驗收方法和標準,再測試有代表性的收聽位置及運作條件。額定功率、編解碼器頻寬或成功的廣播連接,不能替代這些結果。

對講與廣播

公共廣播主要是一對多通訊。電話和對講站增加回傳路徑,供人員回報狀況、請求援助或確認指令。應將這些站點設在現場工作條件下可接近且可操作的位置,並考慮手套、噪音、標示及存取限制。

典型通訊順序是現場通話、控制室接聽、確認位置和狀況、聯絡應變團隊、區域廣播,以及持續現場回饋。這只是操作範例,不能取代現場緊急程序,也不要求人員為打電話而靠近危險位置。

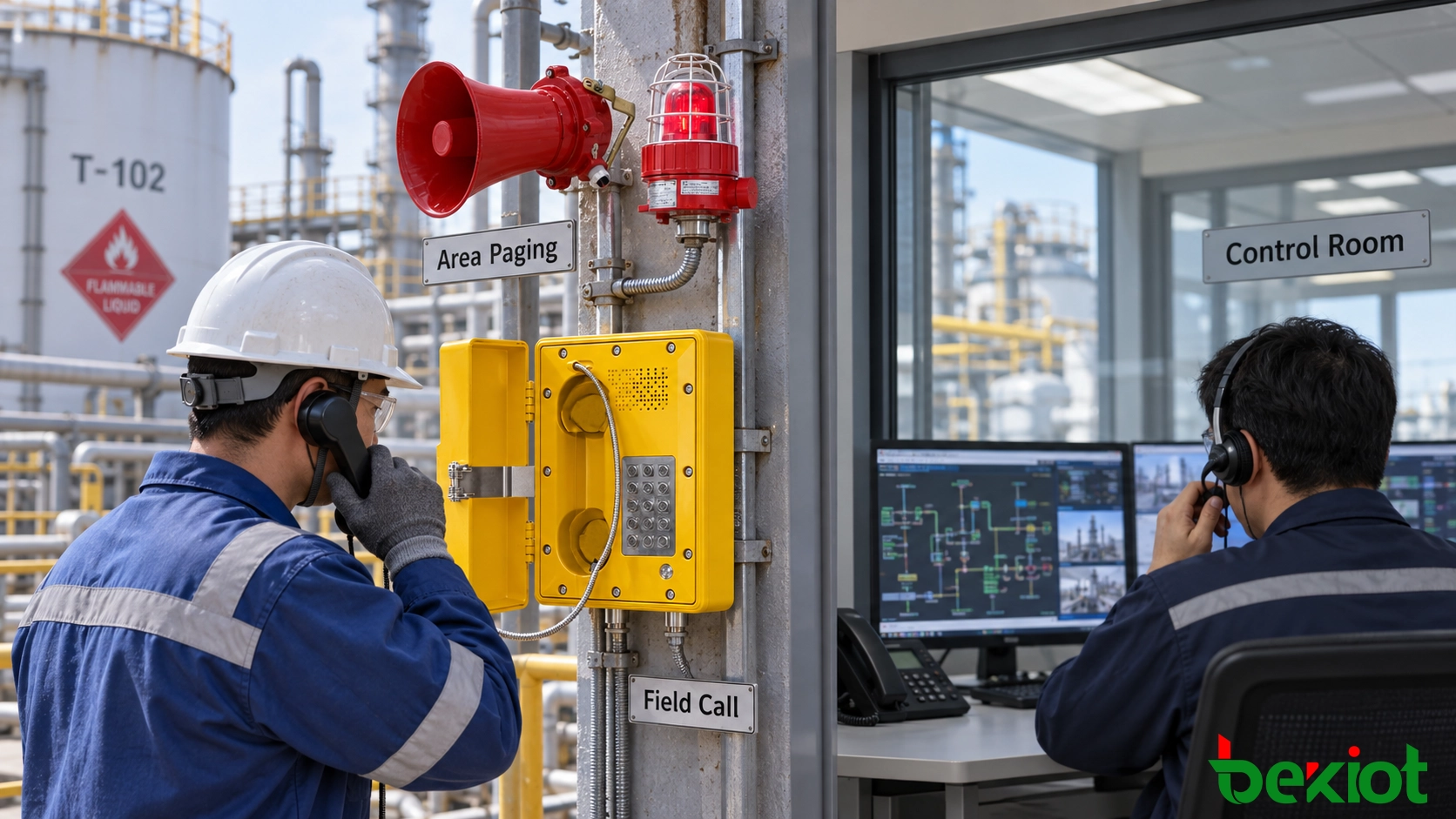

現場人員在號角揚聲器和警燈下使用電話,控制室操作員接聽的示意圖
雙向現場通訊與單向廣播並行的示意圖。圖示設備和安裝不能證明特定型號的核准或實測聲學效能。

在SIP/IP設計中,相容現場終端可使用IP PBX或通訊平台。群組通話、會議、錄音、轉接、備用目的地及監督控制,取決於所選平台、終端和設定。僅支援SIP並不賦予緊急優先覆寫或經過認證的警報功能。廣播與對講廣播解決方案提供了這些通訊職能的站內參考;專案能力仍需確認。

警報觸發廣播

在提供相容且有文件記錄的介面時,火氣系統、火災偵測、製程監測和通訊系統可以交換事件。繼電器接點、數位輸入或API只是介面機制,本身不能確立獲准的緊急應變。負責安全與控制的團隊應制定因果表,明確哪個事件啟動哪個分區、訊息或警示裝置。

該表應區分自動動作和操作員選擇的廣播,明確訊息優先順序,以及確認、取消和重設權限。當獲准警報設計要求立即自動動作時,不要插入操作員或攝影機核驗步驟。反過來,資訊性事件也不應僅因共用某個輸入介面就觸發疏散訊息。

規定連線中斷、功率放大器故障、揚聲器迴路故障或控制器不可用時的應變,包括如何回報故障、哪些通訊仍可用。若要求聲光警示,兩者都應按已分類位置及通知職責選型。CCTV提供視覺背景,不能證明沒有氣體,也不能代替警報系統的偵測功能。

採用獲授權的試運轉程序,按照獲准因果表測試警報連動。確認實際輸出分區、訊息、優先順序和重設行為,包括衝突請求及相關故障。僅軟體事件日誌不能證明預期現場廣播確實發生。

SIP公共廣播與PAGA

SIP描述通訊協定;PAGA指公共廣播與通用警報,描述的是系統職責。這是設計的不同面向。是否需要通用警報、緊急語音功能、故障監測、供電持續能力或備援路徑,應依據現場風險評估及約束要求,而不只是設施大小。

PAGA系統規範可以包括例行廣播與警報間的優先順序、預先定義音調或訊息、受監測音訊迴路、備用電源、備援資源及專用安全系統介面。每項要求都需要明確負責人、受支援的實作方式和驗收證據。基於SIP的架構可以成為解決方案的一部分,但SIP支援或Ex認證終端不能證明系統合規。

部署檢查清單

以下是供專案團隊使用的規劃檢查清單。適用法律、認證和已採納標準的要求優先;該清單不是符合性聲明。

設計項目應保留的證據或決定
危險區域依據獲准分類圖、區域範圍、物質、氣體或粉塵組別、溫度及環境條件。
設備適用性準確型號和變型、銘牌、適用證書及版本、條件、說明和當地接受情況。
音訊與電氣迴路相容的揚聲器和功率放大器、負載、電源、線纜及引入安排、保護和任何必要系統評估。
聲學涵蓋範圍噪音調查、收聽位置、揚聲器配置,以及在已記錄條件下按約定取得的清晰度驗收結果。
現場通訊站點位置、應變目的地、可用控制件、通話位置標籤和備用應變安排。
警報與廣播控制因果表、分區、訊息優先順序、授權、衝突處理及重設行為。
供電與韌性所需運作時長、支援負載、故障相依關係,以及失去電源、控制器或網路時經過驗證的行為。
安裝與交付由合格人員執行的初始檢查、竣工記錄、功能測試、設定備份及檢查維護責任。

改造還需要盤點現有電話、廣播和警報迴路。只有確認適用性及介面相容性後,才能保留仍可用的設備;增加閘道不會自動保留核准狀態。應記錄施工期間哪些現有功能仍可用,以及變更如何影響緊急應變安排。

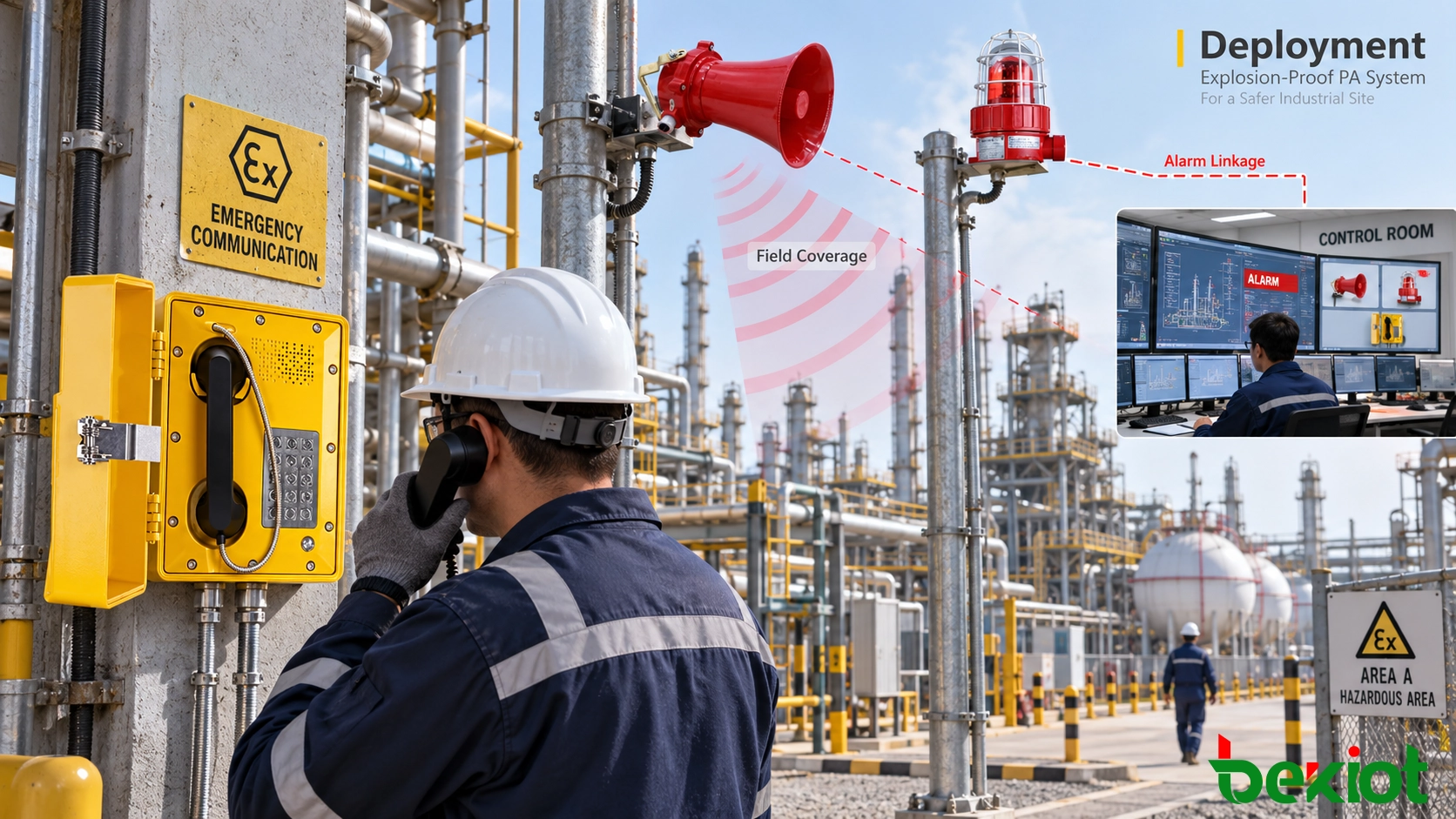

工業電話、號角揚聲器和警燈示意圖,含控制室插圖及警報連動箭頭
現場涵蓋範圍與警報連動概念圖。該合成圖不是工程工作流程圖、聲學預測或已試運轉安裝的記錄。

在最終確定設備數量前,完成危險區域及電氣審查、聲學設計、介面定義和驗收計畫。交付應同時證明安裝適用性及所需通訊行為。將檢查維護安排與圖面一併保存,使日後設備或設定變更能依據同一設計基礎審查。

常見問題

經過認證的外殼能使一般公共廣播功率放大器適用於危險區域嗎?

不能自動做到。外殼證書可能僅涵蓋一個元件,而裝入的功率放大器會改變發熱、連接和其他條件。擬議組件及安裝須經過相關評估後才能被接受。

爆炸性氣體核准也涵蓋可燃粉塵嗎?

不要這樣假定。應根據現場分類和溫度要求,核查準確的氣體與粉塵保護標識和證書範圍。粉塵積聚及環境條件也應納入安裝和維護審查。

功率相同就可以換用新揚聲器嗎?

相同功率不足夠。應重新檢查替代設備的核准、電氣相容性、聲學特性、固定方式和安裝條件。更新記錄,並重新執行受變更影響的驗收檢查。

現場通話成功能確認緊急廣播可用嗎?

不能。通話可能使用不同的媒體、功率放大器、電源和控制路徑。廣播需要獨立的分區、優先順序、聲學及故障檢查,包括與任何警報系統之間的獲准介面。
