本文介紹門禁設備如何連接電鎖，說明Fail-safe與Fail-secure鎖差異、內部供電與外部供電模式、JP1跳線設定、電流規格判斷、連接注意事項及典型接線示意。
本文檔介紹門禁如何連接電鎖，當電鎖的啟動電流小於 12V/500mA 時，透過門禁進行供電，此為內部供電模式；當電鎖的啟動電流超過 12V/500mA 時，門禁只作為短路輸出控制，電源需由電鎖自身供應，此為外部供電模式。這兩種模式由跳線 JP1 控制，具體連接方法可參考本文檔介紹的方法進行操作。
門禁系列
本文檔面向使用門禁連接電鎖功能的所有使用者
Fail-safe：斷電開門（通電上鎖）型電鎖
Fail-secure：斷電關門（通電開鎖）型電鎖
Fail-safe 鎖：當電源中斷或出現故障時，fail-safe 類型的電鎖會自動解鎖，以使人員逃離危險空間。這就是為什麼它們被稱為“安全”的原因——它們對人是安全的，而不是對空間安全。
Fail-safe 鎖通常主要用於出入口處，例如辦公室大門或大廳大門。
Fail-secure 鎖：斷電時，Fail-secure 鎖會保持鎖定。
Fail-secure 鎖用於金庫、IT 室等財產保護要求較高的門禁場合。它們也可以用於防火門或樓梯門。萬一發生火災，這些門將保持關閉以密封部分空間，防止火勢蔓延。
貝克門禁和視訊設備支援內部供電和外部供電兩種供電模式，預設設備是外部供電模式。
內部供電模式：當電子鎖的啟動電流小於 12V / 500mA 時，可以使用內部供電模式，電鎖的介面為 12V DC 輸出。
外部供電模式：當電子鎖的啟動電流超過 12V / 500mA 時，需要使用外部驅動模式，電鎖介面為短路輸出控制。
注意：
1)這裡的 500mA 包含啟動瞬時電流，一般來說，啟動瞬時電流會大於正常工作電流。如果連接了大於 500mA 的電鎖，可能會出現一種現象：在嘗試開鎖時，設備會重啟。（有過流保護）
2)內部供電模式下，電鎖不能接外部電源，如果誤接，會把輸出口繼電器燒壞
在連接之前請注意:
1)確定好電鎖類型，fail-safe 或是 fail-secure
2)確定電鎖規格，啟動電流是否小於 12V / 500mA；
3)開始連接
Step1.檢查電鎖的規格，確保電鎖的工作電壓為 12V，最大電流為 500mA。
Step2.檢查確定電鎖類型是否是 fail-secure 或 fail-safe，若兩者均不是，不可使用內部供電模式。
Step3.確認 JP1 跳線模組已連接，連接 pin1 和 pin2，並連接 pin3 和 pin4。
Step4.根據鎖的類型，將電鎖連接到門禁的 COM-NC 或 COM-NO 介面。
內部供電模式的優勢：
安裝位置通常在介面有限的門附近，內部供電模式不需要外部電源。使用該方式，安裝更簡便，成本更低。
注意：i33V / i32V 僅在短路輸出口 1 支援內部供電模式。

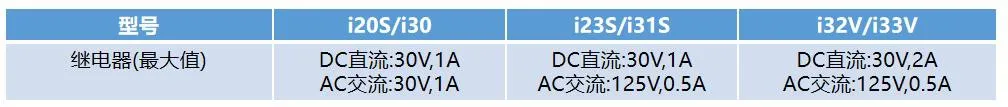

Step1.檢查電鎖的規格，確保電鎖的最大電壓和電流符合門禁繼電器的規格。
Step2.確認 JP1 連接，連接 pin2 和 pin3，pin1 和 pin4 留空。
Step3.當使用無源模式時，NC-COM / NO-COM 則充當鎖和外部電源之間的ON / OFF 開關。
1)將外部電源的正極連接到電子鎖的正極；
2)將外部電源的負極連接到門禁的 COM 端口
3)根據鎖的類型，將電子鎖的負極端口連接到門禁的 NC 或是 NO 端口。
