當音頻需要從一個設備进入另一個設備時

Audio Output 通常標注為 Line-Out，是一种把線路電平信号從一個設備發送到另一個設備的音頻連接。它常見於電腦、音頻接口、調音臺、媒體播放器、電話、PBX 音頻端口、廣播設備、公共廣播設備、錄音机、放大器、會議系統以及工業音頻終端。

Line-Out 的主要用途是傳輸信号。它不像揚聲器輸出那样直接驅動無源揚聲器，而是提供較為干淨的音頻信号，由放大器、有源揚聲器、調音臺、錄音机、處理器或其他音頻輸入設備接收。

Line-Out 是音頻源與音頻系統之間的橋梁。它負責傳遞聲音信号，而接收端設備負責放大、錄制、處理或分配這些信号。

Audio Output Line-Out 的基本含義

Line-Out 是一种設計用於輸出線路電平音頻的接口。線路電平強於麥克風電平，但弱於揚聲器功率信号，因此適合在音頻設備之間互連，既不需要過度放大，也不容易让輸入端過載。

例如，電腦的 Line-Out 可以把音乐發送到有源揚聲器；調音臺的 Line-Out 可以把節目聲音發送到錄音机；媒體播放器的 Line-Out 可以接入放大器；公共廣播控制器的 Line-Out 可以把音頻送入功率放大器或分區處理器。

線路電平信号

線路電平信号是一种用於音頻設備互連的信号。它並不是為了直接驅動無源揚聲器而設計的。信号中包含音頻信息，但如果最終要通過無源揚聲器播放，仍然需要功率放大器。

這個區別非常重要。如果把 Line-Out 端口直接接到無源揚聲器，聲音可能非常小，甚至無法正常工作。如果把揚聲器輸出接到線路輸入，輸入端可能會過載或損壞。

輸出端口，不是輸入端口

Line-Out 是把音頻從設備中送出，Line-In 則是把音頻接收到設備中。這两個端口外觀看起来可能很相似，尤其是都使用 3.5mm、RCA 或端子接口時，但它們的信号方向完全不同。

誤用端口是常見安裝錯誤。通常應從源設備的 Line-Out 連接到下一級設備的 Line-In、AUX-In、調音臺輸入、放大器輸入、錄音机輸入或有源揚聲器輸入。

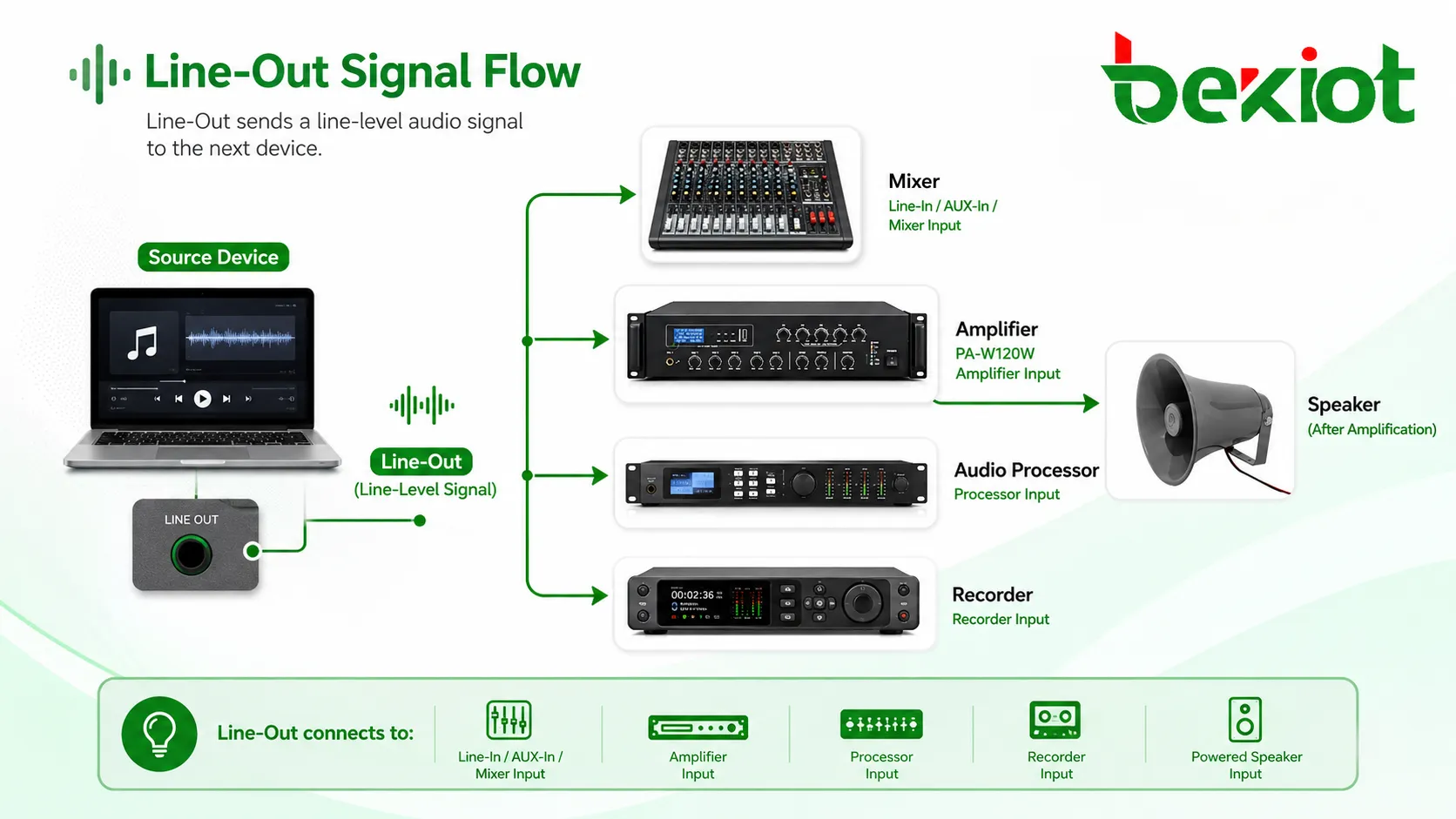

Line-Out 如何工作

Line-Out 的工作方式是把設備内部的音頻信号取出，並通過輸出電路以標準可用電平發送出去。接收設備通過線路輸入接收該信号，随後對其进行處理、放大或繼續傳遞到下一環節。

完整音頻链路可能包括音源、輸出級、電纜、輸入級、處理器、放大器和揚聲器。Line-Out 只是其中一部分，但它會明顯影響信号清晰度、噪聲水平、兼容性和系統可靠性。

源信号生成

源設備首先生成或播放音頻。音頻可能来自數字文件、麥克風混音、無線電源、通信系統、媒體播放器、报警消息、流媒體平臺或内部提示音發生器。

如果音頻是數字形式，設備會先通過數模轉換器把它轉換為模擬信号，再發送到 Line-Out 端口。如果音頻本身已經是模擬信号，則可能先經過缓冲器或輸出級後再離開設備。

輸出電路

輸出電路負責把信号整理成適合傳輸的状態。它會影響輸出電平、阻抗、噪聲表現、接地方式，有些設計還會加入短路保護或錯誤連接保護。

設計良好的 Line-Out 電路應能提供穩定信号，避免過多失真、噪聲或頻率損失。較差的輸出設計可能造成聲音偏弱、嗡聲、嘶聲、失真或與後級設備兼容性差。

接收設備

接收設備期望接收線路電平信号。它可能是放大器、有源揚聲器、調音臺、錄音机、音頻處理器、尋呼系統、會議處理器或廣播輸入設備。

如果接收輸入過於敏感，Line-Out 信号可能導致削波；如果靈敏度不足，信号可能過小。合理的增益结構可以让輸出電平與輸入電平正確匹配。

最終放大

當音頻需要通過揚聲器被聽到時，線路電平信号通常會进入放大級。放大器會把信号功率提升到足以驅動揚聲器的程度。

有源揚聲器内置放大器，因此可以直接接收 Line-Out。無源揚聲器則需要在 Line-Out 源設備和揚聲器之間加入獨立功率放大器。

Line-Out 與其他音頻端口的區別

Line-Out 常被誤認為耳机輸出、揚聲器輸出、麥克風輸入或輔助輸入。它們都可能傳遞音頻，但信号角色、電平和使用方式並不相同。

端口類型	信号角色	典型用途
Line-Out	發送線路電平音頻信号	連接源設備與放大器、調音臺、有源揚聲器或錄音机
Line-In	接收線路電平音頻信号	接收播放器、調音臺、處理器和其他源設備的音頻
Headphone Out	驅動耳机或耳塞	個人收聽、監聽、移動設備、笔記本電腦
Speaker Out	發送已放大的功率信号	把功放連接到無源揚聲器
Mic Input	接收低電平麥克風信号	麥克風、耳麥、語音采集、錄音輸入
AUX Output	通常發送線路電平輔助音頻	輔助饋送、外部錄音机、分區輸出、監聽

Line-Out 與耳机輸出

耳机輸出是為驅動耳机而設計的，通常帶有音量控制，並能向低阻抗負載提供更大的電流。Line-Out 則用於以更穩定的線路電平饋送另一個音頻設備。

在一些小型設備上，耳机輸出也可以临時作為音頻輸出使用。但在專業系統中並不理想，因為音量設置、阻抗、噪聲和失真都可能影響信号質量。

Line-Out 與揚聲器輸出

揚聲器輸出是来自功率放大器的高功率輸出，用於驅動無源揚聲器。Line-Out 則是低功率信号輸出，主要用於信号傳輸。

把揚聲器輸出接到線路輸入可能會让設備過載或損壞。把 Line-Out 直接接到無源揚聲器，通常只能得到很小甚至無效的聲音。

Line-Out 與麥克風輸入

麥克風輸入需要非常低電平的麥克風信号，而 Line-Out 信号強得多。如果没有適當衰减就把 Line-Out 直接接到麥克風輸入，聲音可能嚴重失真。

有些系統提供可切換的麥克風/線路輸入。在這种情況下，連接前應先把輸入模式設置正確。

主要技術特性

Line-Out 的質量取决於電平、阻抗、噪聲性能、連接器類型、平衡方式、接地和線纜設計。這些技術细節會影響連接是否安静、清晰、穩定和兼容。

輸出電平

輸出電平表示信号強度。消费類音頻通常使用較低的標稱電平，而專業音頻系統可能使用更高的線路電平標準。

當輸出電平對接收輸入過高時，可能出現失真或削波；當電平過低時，接收系統可能需要過多增益，從而增加噪聲。

輸出阻抗

輸出阻抗會影響 Line-Out 端口與接收設備輸入阻抗之間的配合。一般来說，接收端輸入阻抗應远高於輸出阻抗。

這样有助於高效傳輸電壓並减少音色變化。阻抗匹配不當可能降低電平、影響頻率響應，或让連接更容易受到線纜問題影響。

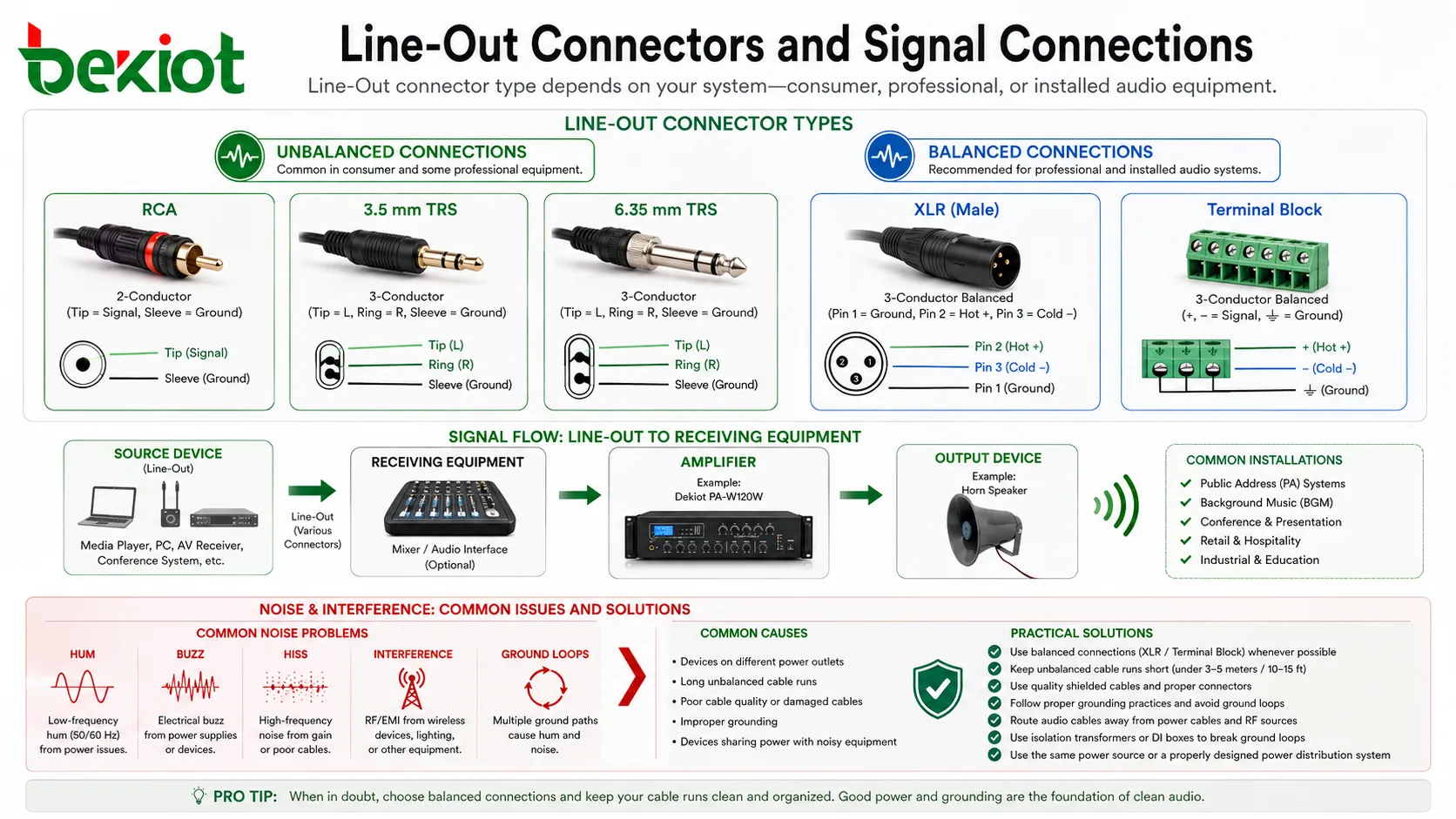

平衡與非平衡輸出

Line-Out 可以是平衡輸出，也可以是非平衡輸出。非平衡輸出常使用 RCA、3.5mm 或 TS 接头；平衡輸出常使用 XLR、TRS 或端子連接。

平衡連接更適合长距離線纜和電氣噪聲較大的環境，因為它能抑制共模噪聲。非平衡連接更簡單，常用於消费音頻、短距離布線和桌面系統。

連接器類型

Line-Out 可能表現為 RCA、3.5mm 立體聲插孔、6.35mm TRS、XLR、接線端子、Phoenix 端子、USB 音頻接口輸出或專用設備接口。

連接器類型應與接收設備和安裝環境匹配。對於固定安裝，牢固的端子或平衡連接通常比容易松動的消费類插头更可靠。

噪聲與接地

Line-Out 連接可能受到嗡聲、蜂鸣、嘶聲、干擾和地環路影響。當設備由不同插座供電，或使用很长的非平衡線纜時，這些問題很常見。

良好的接地、平衡線路、正確走線、隔離變壓器以及合理的配電方式，都可以减少噪聲問題。

Line-Out 在音頻系統中的价值

Line-Out 提供了一种實用且標準化的方式，让音頻可以在設備之間移動。它提升了系統靈活性、擴展性、信号路由能力和集成能力。

干淨的信号傳輸

正確的 Line-Out 連接可以在源端不做不必要功率放大的情況下傳輸音頻。這有助於在信号到達放大器或處理器之前保持聲音質量。

當輸出和輸入匹配正確時，系統可以獲得更好的清晰度、更低的噪聲和更穩定的音頻表現。

靈活的系統擴展

Line-Out 让一個設備連接另一個設備變得簡單。源設備可以饋送放大器，調音臺可以饋送錄音机，尋呼控制器可以饋送功率放大器，音頻處理器可以饋送有源揚聲器。

這种靈活性既適合小型系統，也適合大型安裝項目。音頻可以根據項目需要进行路由、錄制、處理、分配和擴展。

更好地控制增益结構

Line-Out 有助於建立更合理的增益结構。链路中的每臺設備都可以在合適的信号電平下工作，從而减少失真或噪聲風險。

在錄音、廣播、公共廣播、會議和專業音頻系統中，良好的增益结構對音頻清晰度非常重要。

兼容多种設備

Line-Out 被大量音頻設備支持，因此是調音臺、放大器、有源揚聲器、錄音机、電腦、媒體播放器、會議處理器和聲卡的實用連接方式。

由於應用廣泛，技術人员通常可以用標準線纜、轉接头和音頻接口完成集成。不過，連接器和電平兼容性仍然需要確認。

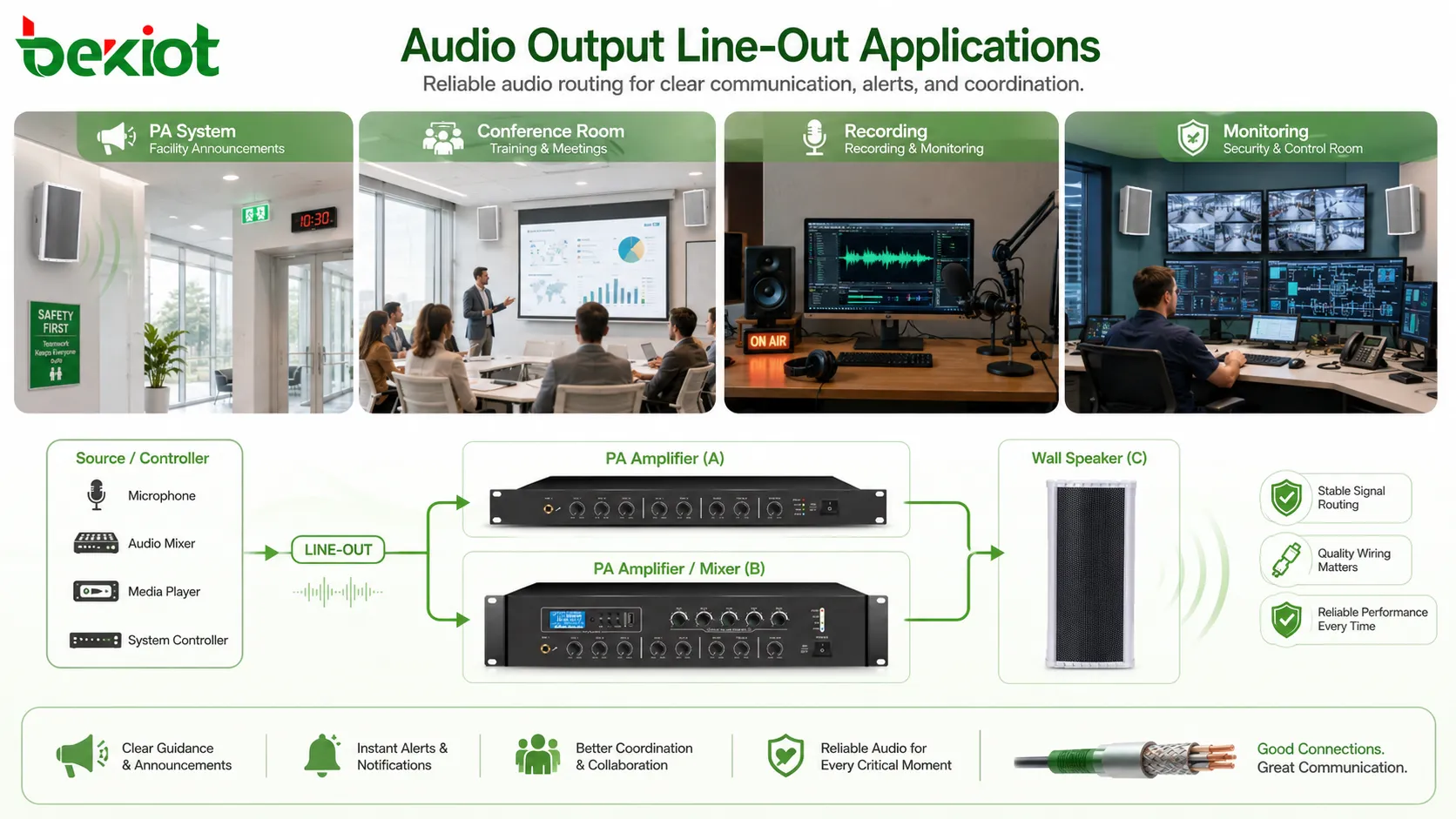

常見應用

Line-Out 出現在许多音頻系統中，因為它能以簡單方式把聲音從一個設備發送到另一個設備。根據系統用於播放、錄音、會議、廣播還是公共廣播，它的角色會有所不同。

家庭和桌面音頻

電腦、音乐播放器、電視和桌面音頻設備可通過 Line-Out 把聲音發送到有源揚聲器、放大器或外部音頻系統。

在這些場景中，Line-Out 有助於把音源與播放系統分開。源設備提供音頻，而揚聲器或放大器負責音量和功率輸出。

專業音頻和混音

調音臺和音頻接口使用 Line-Out 把主混音、監聽饋送、輔助發送和錄音饋送發送到其他設備。這類輸出在錄音棚、現場擴聲、廣播室和活動系統中非常重要。

在專業環境中，平衡 Line-Out 連接通常更受欢迎，因為它們能降低长距離線纜中的噪聲。

公共廣播和尋呼系統

公共廣播控制器、媒體播放器、應急廣播系統和尋呼音源可以通過 Line-Out 饋送功率放大器或分區處理器。

在這些系統中，正確的線路電平連接有助於让通知在不同揚聲器和分區中保持清晰一致。

會議室和會議系統

會議處理器、視頻一體机、DSP 單元、無線麥克風接收机和音頻橋接設備可通過 Line-Out 連接到放大器、吸頂揚聲器系統、錄音設備或流媒體設備。

Line-Out 能让會議室音頻接入外部系統，同時保持適當的信号電平和靈活的路由能力。

錄音和監聽

錄音机、攝像机、流媒體编碼器和音頻接口可以從調音臺或媒體系統接收 Line-Out。這样可直接獲得干淨的節目音頻，而不必依赖房間麥克風。

在監聽方面，Line-Out 可以通過合適設備饋送参考揚聲器、監聽控制器或耳机分配系統。

工業和設施音頻

工業控制室、設施廣播系統、培训室、安防值班臺和監控站可使用 Line-Out 在控制器、放大器、錄音机和揚聲器之間路由音頻。

在這些環境中，可靠性和布線質量很重要，因為音頻可能用於作業指引、告警、通知或協同沟通。

固定安裝音頻設計中的 Line-Out

在固定安裝音頻系統中，Line-Out 往往属於更大信号链的一部分。系統可能包括音源設備、DSP 處理器、矩阵路由器、放大器、墙面控制器、尋呼麥克風和揚聲器分區。

從音源到處理器

媒體播放器、電腦、無線接收机或通信設備可以通過 Line-Out 把音頻發送到 DSP 處理器。處理器随後可以进行均衡、混音、延時、限幅或路由。

這种方式常見於會議室、报告厅、零售空間、酒店和公共設施，因為這些場所通常需要集中管理多個音頻源。

從處理器到放大器

DSP 處理器或調音臺可以把 Line-Out 發送到一個或多個放大器。放大器再驅動不同房間或分區中的無源揚聲器。

這种结構常見於商業音頻和公共廣播系統。它把信号處理與功率放大分開，使系統更容易擴展和維護。

分區輸出

一些系統會為不同分區提供獨立 Line-Out 端口。每個分區都可以接收不同音頻内容、音量電平或處理設置。

分區輸出適用於校园、工厂、交通站點、酒店、购物中心和办公楼等不同區域需要不同通知或背景音頻的場所。

設置和布線注意事項

Line-Out 連接概念上並不復杂，但安裝细節很重要。電平錯誤、線纜質量差、长距離非平衡布線、接地問題和連接器不匹配都會降低聲音質量。

匹配輸出和輸入電平

源設備的 Line-Out 應與接收設備的線路輸入匹配。如果接收設備帶有可調增益，應從中等設置開始，並在檢查失真的同時逐步提高。

如果信号過強，應降低輸出電平或輸入增益；如果信号過弱，應檢查設備是否接入了正確輸入類型，以及源輸出是固定電平還是受音量控制影響。

使用正確線纜

應根據連接器和信号類型選擇合適線纜。平衡線路應使用平衡線纜。立體聲非平衡輸出不應在没有正確接線的情況下當作平衡單聲道輸出使用。

對於长距離布線，平衡音頻通常更合適。短距離桌面連接可以使用非平衡線纜，前提是環境中没有明顯電氣噪聲。

避免地環路

地環路會产生嗡聲或蜂鸣聲。它常發生在相連設備具有不同接地路徑，或由不同電路供電的情況下。

解决方法可能包括使用平衡連接、合理配電、音頻隔離變壓器、縮短線纜距離或改进接地設計。不能把拆除安全接地線當作临時解决办法。

檢查立體聲和單聲道接線

有些 Line-Out 端口是立體聲，有些是單聲道。把立體聲輸出錯誤接入單聲道輸入，可能造成相位抵消、聲音變弱或部分音頻缺失。

如果立體聲源必须接入單聲道系統，應使用合適的合並電路、調音臺或適配器，而不是直接把左右聲道不安全地短接在一起。

常見問題與排查

Line-Out 問題通常表現為無聲、音量低、失真、嗡聲、聲道不平衡或路由錯誤。多數問題都可以通過逐步檢查信号路徑解决。

無聲

無聲可能由端口錯誤、音源静音、輸出電平過低、輸入選擇錯誤、線纜損壞、有源揚聲器未開啟、放大器未啟用或路由設置錯誤造成。

應先確認音源正在播放音頻，然後檢查線纜連接、輸入選擇、音量電平、静音状態，以及接收設備是否顯示有信号活動。

音量過低

音量低可能發生在 Line-Out 接到錯誤輸入、源輸出固定電平過低、接收輸入增益過低，或系統使用了不匹配的電平標準時。

如果使用耳机輸出替代 Line-Out，音量控制也會影響信号電平。真正的 Line-Out 通常更適合系統集成，因為它更穩定。

失真

失真通常意味着信号對接收輸入来說過強，也可能来自源輸出過載、輸入類型錯誤、調音臺削波或過度 EQ 提升。

應降低輸出電平或輸入增益，並檢查信号链的每個階段。良好的增益结構可以防止失真在系統中繼續傳播。

嗡聲或蜂鸣

嗡聲或蜂鸣通常由接地問題、電源干擾、屏蔽不良、长距離非平衡線纜或附近電氣設備引起。

可優先尝試使用平衡連接，把音頻線與電源線分開布放，檢查接地設計，並在需要時使用專業隔離方案。

缺少一個聲道

左聲道或右聲道缺失可能由線纜損壞、轉接头錯誤、單聲道輸入連接、立體聲轉單聲道接線不正確或軟件聲像設置造成。

應在源端和接收端分別檢查两個聲道。在修改系統設置前，先用一条已知正常的線纜进行測試。

獲得更好音頻輸出的實踐建議

良好的 Line-Out 表現取决於正確連接、干淨的增益结構、合適線纜和真實環境測試。小的設置细節也可能顯著影響音頻質量。

保持信号链清晰

應記錄從音源到輸出的信号路徑。清晰的信号链可以幫助技術人员理解音頻從哪里開始、在哪里處理、在哪里放大以及在哪里被聽到。

這對於包含多個處理器、放大器和分區的固定安裝系統尤其有用。

长距離布線使用平衡音頻

對於长距離線纜或電氣噪聲較大的環境，通常更推荐使用平衡 Line-Out。它有助於降低干擾並保持信号更干淨。

非平衡連接應尽量保持短距離，並远離電源線、電机、調光器和大電流設備。

最終測試前先設定電平

在判断聲音質量前，應仔细設定輸出和輸入電平。一個系統聽起来很差，可能只是因為某一級電平過低，而另一級又用過多增益进行补偿。

電平設置完成後，應使用真實節目素材測試，例如語音、音乐、通知和系統提示音。

標記端口和線纜

標記可以防止維護期間錯誤連接。Line-Out、Line-In、揚聲器輸出、麥克風輸入和控制線纜都應清楚識別。

在机櫃、控制室、公共廣播系統、會議室和工業机箱中，许多線纜外觀相似，因此標記尤其重要。

設備變更後重新測試

每當音源設備、放大器、處理器、線纜或揚聲器系統發生變化，都應重新測試 Line-Out 路徑。不同設備可能具有不同輸出電平、接地行為或連接器接線方式。

變更後測試可以避免隐藏問題在會議、通知、錄音或現場活動中突然出現。

常見問題

Line-Out 可以直接驅動無源揚聲器嗎？

不可以。Line-Out 提供的是線路電平信号，不是揚聲器功率。無源揚聲器需要在 Line-Out 源設備和揚聲器之間加入功率放大器。

Line-Out 一定是固定音量嗎？

不一定。有些 Line-Out 端口提供固定電平，另一些會受到設備音量控制影響。這取决於設備設計，應查看說明书或在設置時測試。

耳机輸出可以當作 Line-Out 使用嗎？

在簡單連接中有時可以使用，但並不總是理想。耳机輸出是為耳机設計的，用作專業線路音源時可能帶来電平變化、阻抗差異或失真。

為什么 Line-Out 連接會产生嗡聲？

嗡聲可能来自地環路、屏蔽不良、长距離非平衡線纜、電源干擾，或設備接在不同電氣回路上。平衡連接和正確接地設計有助於改善。

Line-Out 可以直接錄音嗎？

可以，只要錄音机具有兼容的線路輸入。如果把 Line-Out 接到麥克風輸入，除非使用衰减或正確輸入模式，否則可能产生失真。

把立體聲 Line-Out 接到單聲道設備，最安全的方法是什么？

使用調音臺、正確的合並適配器，或支持立體聲轉單聲道的音頻接口。直接把左右輸出短接在一起可能造成電平損失、失真或設備壓力。
