VoIP網關不只是把一種語音接口轉換成另一種接口的設備。在真實通信項目中，它通常連接傳統電話系統、SIP平臺、PBX系統、運營商中繼、模擬電話、E1/T1電路、無線電網關、傳真設備、緊急電話和IP網絡。如果網絡架構設計不當，即使網關性能很強，也可能出現註冊失敗、單向語音、通話不穩定、語音質量差、路由錯誤、NAT異常、安全暴露和維護困難。

設計VoIP網關的網絡架構，意味着要規劃網關放置位置、信令如何流動、RTP媒體如何傳輸、號碼如何路由、網關如何連接PBX和運營商網絡、舊線路如何保護、QoS如何應用、安全邊界如何建立，以及系統如何被監控。良好的設計會讓網關成爲穩定的語音橋樑，而不是通信網絡中的隱藏故障點。

設計架構前先理解閘道角色

介面轉換只是第一項功能

VoIP網關的基礎功能是接口轉換。它可以把模擬FXS或FXO線路轉換爲SIP，把E1/T1或PRI電路接入IP PBX，把傳統PBX中繼橋接到VoIP平臺，也可以爲電話、電梯電話、傳真機、對講終端或緊急終端提供模擬接入。正是這種轉換能力，讓不同語音系統能夠互通。

但是，架構設計不能只停留在接口轉換。網關還參與信令控制、媒體協商、編解碼器選擇、號碼變換、回聲控制、DTMF處理、故障切換路由、通話進程音映射、線路監測和系統安全。這些能力都會影響整套語音網絡。

作為邊界節點的閘道

VoIP網關經常位於兩類網絡的邊界，例如模擬與IP、PSTN與企業網絡、傳統PBX與SIP平臺、本地站點與運營商中繼，或專用語音網與公網接入之間。由於它處在邊界位置，必須用清晰的路由、保護和管理規則來設計。

如果網關放置時沒有做好邊界規劃，語音流量可能走錯網絡路徑，NAT可能阻斷媒體，未授權的SIP訪問可能到達網關，通話也可能繞過既定策略。網絡架構應明確網關允許連接什麼、哪些系統可以訪問它，以及流量如何被控制。

媒體與信令不一定走同一路徑

VoIP網關設計中一個重要概念是信令和媒體並不相同。SIP信令負責呼叫建立、註冊、路由、振鈴、轉接和掛機；RTP媒體承載真正的語音包。在某些網絡中，SIP信令可能經過PBX或SBC，而RTP媒體可能直接在網關和另一終端之間傳輸。

這種分離是很多架構問題的根源。呼叫可能已經成功建立，但因爲防火牆規則、NAT轉換、錯誤的IP地址通告或路由不匹配阻斷了RTP，語音仍然失敗。因此，網關架構必須同時設計信令路徑和媒體路徑，而不是隻關注SIP註冊。

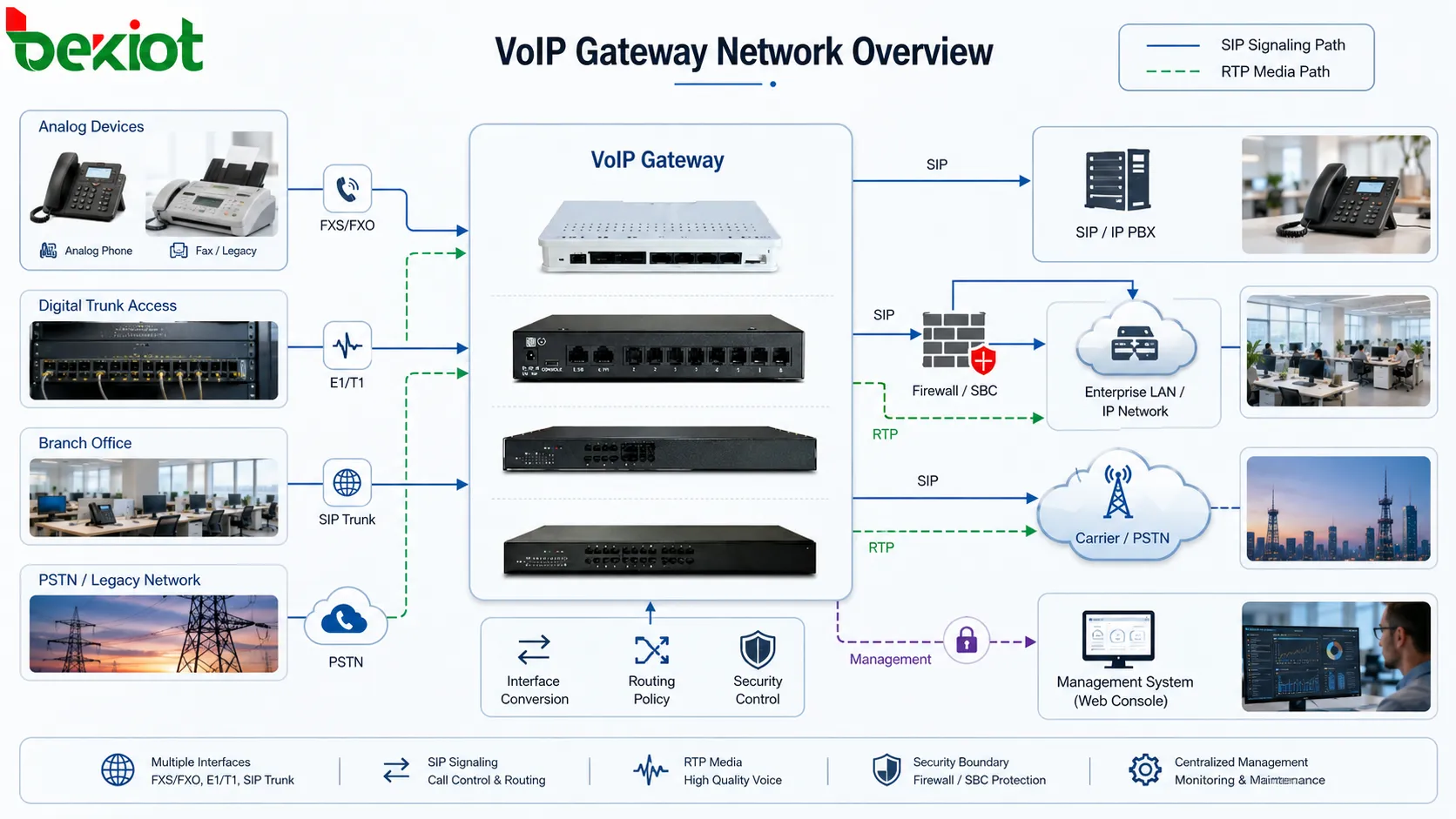

核心架構層

接入層

接入層是終端、舊設備或外部語音線路連接到網關的位置。它可能包括模擬電話、傳真機、電梯電話、緊急電話、門口對講、FXO公網線路、E1/T1電路、無線電接口或傳統PBX中繼。接入層決定了網關需要支持哪些語音資源。

這一層的設計應考慮端口類型、線纜距離、線路保護、阻抗、振鈴負載、接地、防雷浪湧、傳真需求、緊急呼叫行爲和終端兼容性。模擬端口要關注電氣條件；數字中繼則要關注時鐘、幀結構、信令模式和號碼格式。

語音服務層

語音服務層包括PBX、IP PBX、SIP服務器、統一通信平臺、呼叫中心平臺、調度系統或運營商SIP中繼。網關必須用正確的協議、註冊方式、認證、撥號計劃、編解碼器和信令行爲與這一層通信。

有些網關作爲SIP終端註冊，有些作爲SIP中繼工作，有些使用無需註冊的點對點SIP路由，還有些同時連接多個PBX或運營商平臺。架構應根據項目選擇合適模式，而不能未經規劃就沿用默認配置。

傳輸網路層

傳輸網絡層承載SIP和RTP流量，包括局域網交換機、路由器、VLAN、廣域網鏈路、防火牆、VPN、SD-WAN、專線、運營商網絡和互聯網路徑。這一層對語音質量和通話穩定性影響很大。

爲了獲得可靠語音，網絡應支持低丟包、可控時延、穩定抖動、正確路由、QoS和可預測的防火牆行爲。如果傳輸網絡本身不穩定、擁塞或分段錯誤，網關無法單獨保證良好的語音質量。

管理與監控層

管理層包括網關配置、日誌、告警、SNMP、syslog、話單、抓包、固件管理、配置備份、性能指標和遠程維護訪問。這個層面在初期部署時常被忽略，但真正排障時非常關鍵。

良好的架構應儘量把管理訪問與公網或不可信語音訪問分離。管理員需要能夠查看網關健康狀態、中繼狀態、呼叫失敗、端口告警、CPU負載、網絡狀態和註冊狀態，同時避免把設備暴露在不必要的安全風險中。

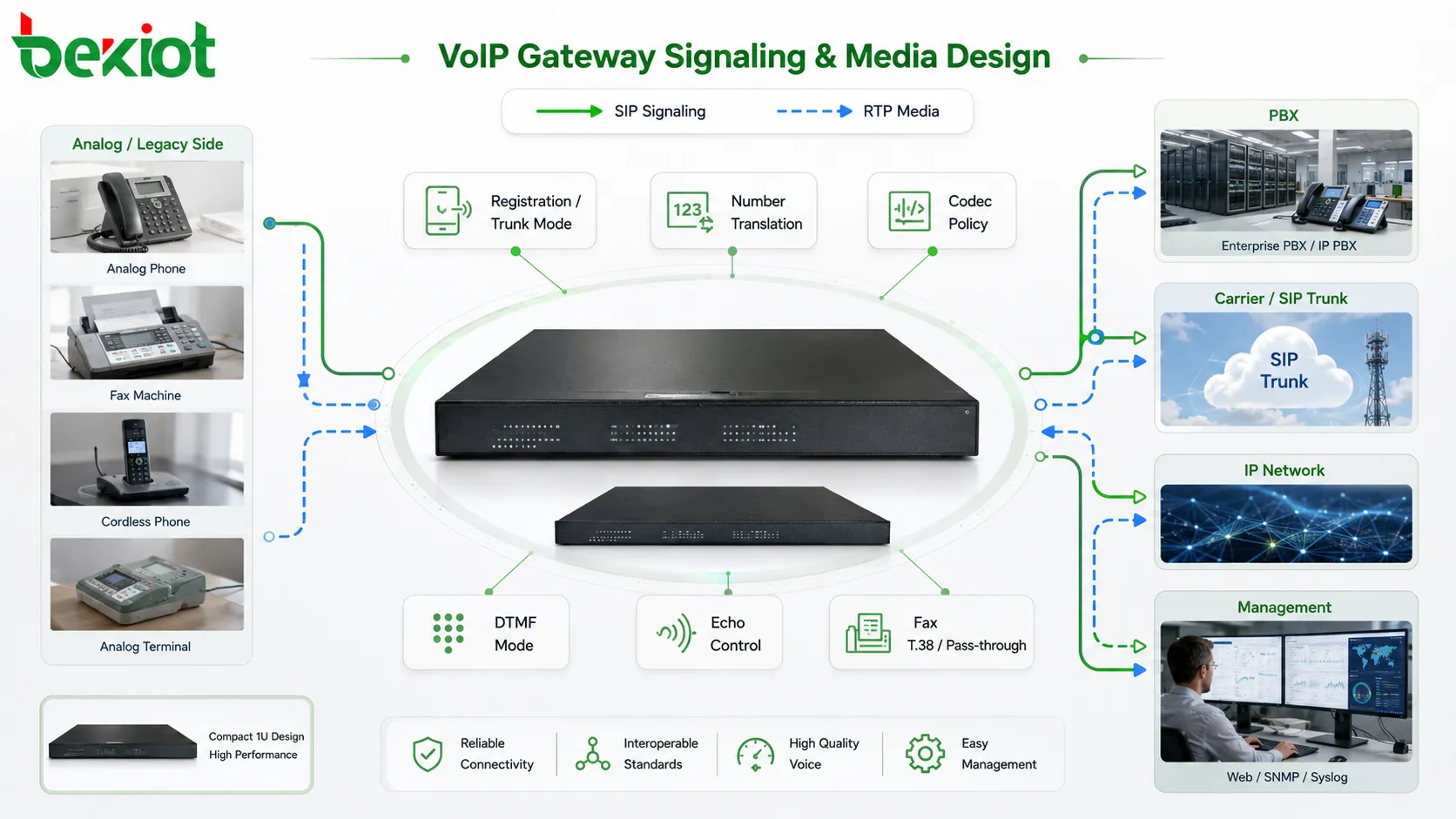

信令架構設計

SIP註冊或對等中繼模式

第一個信令決策是網關應註冊到SIP服務器，還是以對等中繼模式工作。註冊模式常用於網關像SIP終端或一組分機那樣運行的場景，PBX對網關進行認證，並通過註冊賬號完成呼叫路由，這在服務模擬分機的FXS網關中很常見。

對等中繼模式常見於PBX到PBX、PBX到運營商，或數字中繼到SIP的場景。系統不需要註冊大量賬號，而是信任指定IP地址並按中繼規則路由呼叫。這種模式更需要強IP訪問控制和清晰安全邊界。

號碼轉換與撥號計畫

網關必須理解號碼格式。模擬設備可能撥短分機號，運營商中繼可能要求國內或國際號碼格式，PBX可能用前綴撥打外線，傳統PBX也可能發送帶前導零或特殊出局碼的號碼。網關可能需要添加、刪除、替換或翻譯號碼。

撥號計劃設計應清楚記錄。工程師需要定義入向規則、出向規則、緊急號碼、分機號段、中繼前綴、主叫號碼格式、DID處理、DOD處理和備用路由。號碼規劃不好時，即使信令和媒體都正常，呼叫也可能失敗。

通話進程與提示音對應

VoIP網關經常需要在不同系統之間映射通話進程。模擬線路使用電壓狀態、環路電流、忙音、回鈴音、斷開音和極性反轉；SIP使用Trying、Ringing、Session Progress、OK、Busy、Declined和Request Termination等消息；數字中繼也有自己的信令狀態。

如果通話進程映射不正確，用戶可能聽到錯誤提示音，呼叫可能無法釋放，計費可能從錯誤時間開始，或者網關在對端掛機後仍佔用通道。架構設計應包含音調方案、應答監測、斷開檢測和區域信令設置。

DTMF傳輸

DTMF用於IVR菜單、開門、會議PIN碼、語音信箱訪問、呼叫控制和遠程命令。網關可以通過帶內方式、RTP事件或SIP信令方式傳輸DTMF，正確方式取決於PBX、運營商、編解碼器和具體應用。

DTMF問題在網關項目中很常見。用戶可能反饋IVR菜單無法識別按鍵，或開門命令失敗。架構應在網關、PBX、中繼和終端之間統一DTMF模式，並用真實業務進行測試。

媒體架構設計

RTP路徑規劃

RTP承載語音負載。架構必須定義RTP是在網關與終端、網關與PBX、網關與SBC，還是網關與媒體服務器之間流動。直通媒體可降低時延，但要求路由和防火牆開放正確；通過PBX或SBC錨定媒體可增強控制和NAT處理，但可能增加處理負載。

RTP規劃應考慮IP地址、NAT、防火牆孔洞、RTP端口範圍、QoS標記、媒體錨定、轉碼、打包間隔和錄音需求。呼叫接通卻沒有聲音，通常說明媒體路徑沒有被正確設計。

編解碼器選擇

編解碼器選擇會影響帶寬、質量、時延、兼容性和轉碼負載。常見項目決策包括內部呼叫是否使用寬帶編解碼器、PSTN互聯是否使用窄帶編解碼器，以及低帶寬WAN鏈路是否使用壓縮編解碼器。網關必須能與兩側完成編解碼協商。

架構應避免不必要的轉碼。每一次轉碼都可能增加時延、消耗CPU並降低音質。如果條件允許，PBX、網關和運營商應在預期呼叫路徑上使用共同編解碼器。編解碼策略應與帶寬規劃和用戶體驗要求匹配。

回聲控制

連接模擬或數字電話系統到VoIP的網關可能需要回聲消除。回聲可能來自阻抗不匹配、混合電路、長模擬線路、佈線不良或IP網絡時延。時延越長，回聲越容易被用戶察覺。

回聲消除應根據網關類型和線路環境啓用並調校。不過，回聲問題不能只靠軟件設置解決，還應檢查線纜狀態、接地、阻抗、模擬設備質量和過高時延。

傳真與數據機考量

傳真和調制解調器流量比普通語音更敏感。VoIP網關可能支持T.38傳真中繼或傳真透傳，正確選擇取決於運營商、PBX、終端、編解碼器和網絡穩定性。如果傳真很重要，應把它作爲特殊設計需求，而不是普通語音呼叫。

支持傳真的架構應避免丟包、過大抖動、不穩定的編解碼切換和不受支持的T.38協商。應使用實際傳真設備和真實呼叫路由測試。一個語音表現良好的網關，如果忽略傳真設計，仍可能傳真失敗。

安全與網路防護

防火牆與存取控制

VoIP網關不應默認暴露給所有網絡段。SIP端口、RTP端口、Web管理、SSH、SNMP和自動配置接口都應受到防火牆規則和訪問控制列表保護。儘可能只允許可信PBX、SBC、管理系統和運營商地址訪問網關。

不受控制的暴露可能導致未授權呼叫、SIP掃描、話費欺詐、配置攻擊或業務中斷。網關安全應同時在網絡層和設備層設計。修改默認密碼是必要的，但遠遠不夠。

NAT穿越與公網接入

如果網關跨NAT通信，架構必須處理SIP頭、SDP媒體地址、RTP端口映射、保活行爲和防火牆超時。很多單向語音問題來自SIP消息中通告了私網IP，或RTP端口被NAT阻斷。

對於公網接入，使用SBC或受控VPN通常比直接暴露網關更安全。除非項目具備強安全設計、訪問過濾和監控，否則網關不應成爲互聯網上開放的SIP設備。

加密與可信傳輸

某些環境可能要求SIP over TLS、SRTP、VPN隧道或專用網絡傳輸。加密可以保護信令和媒體不被竊聽或篡改，但所有相關係統都必須支持並正確配置。

安全設計應考慮證書、密鑰管理、密碼套件兼容性、設備性能、排障可見性和緊急回退。加密語音架構有價值，但必須以可管理的方式實施。

通話資費詐欺防範

VoIP網關可能連接付費中繼或外部電話網絡。如果攻擊者獲得訪問權限，可能會發起未授權國際或高費率呼叫。防範話費欺詐應包括強密碼、IP限制、呼叫限制、路由權限、目的地限制、時間規則、中繼監控和CDR審查。

出向路由不應過於寬鬆。緊急呼叫、本地呼叫、國內呼叫和國際呼叫可能需要不同授權。網關只應路由組織明確允許的通話。

QoS與語音品質設計

頻寬規劃

語音帶寬取決於編解碼器、打包間隔、RTP開銷、信令流量、併發呼叫數和網絡封裝方式。E1/T1網關、多端口FXS網關和大容量SIP中繼可能產生大量併發媒體流，網絡必須有足夠帶寬承載峯值呼叫量。

帶寬規劃還應包含增長和故障切換場景。如果一個網關故障，呼叫轉移到另一條路徑，備用路徑也必須承載相應流量。語音質量問題往往出現在忙時，而不是基礎測試階段。

QoS標記與優先級

語音包對時延、抖動和丟包很敏感。QoS標記幫助交換機和路由器優先處理SIP和RTP流量，而不是普通數據流。由於媒體質量直接被用戶聽到，RTP通常比信令更需要高優先級。

QoS必須端到端生效。只在網關上標記數據包沒有意義，如果交換機、防火牆、WAN鏈路或運營商忽略或重寫這些標記。工程師應驗證完整路徑上的QoS行爲。

抖動與封包遺失控制

網關可能包含抖動緩衝，以平滑數據包到達時間的變化。但抖動緩衝不能替代穩定網絡。過高抖動或丟包仍會導致斷續語音、延遲或通話質量投訴。

網絡設計應減少擁塞，避免上聯過載，保護語音VLAN並監控丟包。如果語音跨越WAN或無線鏈路，應在正常業務負載下測試質量。網關日誌和RTP統計可幫助定位問題。

語音VLAN與分段

把語音流量劃入語音VLAN，可以提升可管理性、QoS、安全性和排障效率。VoIP網關可以一個接口承載語音服務、另一個接口用於管理，也可以通過VLAN標籤實現邏輯隔離。

分段應務實。過度分段而路由不清會增加複雜度。目標是把語音與不必要的廣播流量分開，保護管理訪問，並讓SIP和RTP路徑可預測。

高可用性與連續性規劃

閘道冗餘

對於重要語音服務，單臺網關可能不夠。網關故障可能影響模擬分機、PSTN接入、緊急電話、傳真服務或中繼互聯。冗餘可以採用備用網關、雙中繼、備用設備或跨站點分佈式網關。

冗餘設計應說明主網關故障時會發生什麼。PBX是否把呼叫路由到備用網關？模擬終端是否有備用路徑？緊急呼叫是否仍可工作？故障切換必須經過測試，而不是隻停留在假設。

中繼與營運商備援

如果網關連接外部電話網絡，中繼備份很重要。站點可以使用多條SIP中繼、PSTN線路、E1/T1電路或運營商路由。網關或PBX應爲運營商故障、線路忙或網絡中斷準備路由規則。

備用中繼應支持關鍵號碼路徑，尤其是緊急號碼和服務號碼。一些組織即使大部分呼叫已遷移到SIP中繼，也會保留少量模擬或本地備用線路，以提升IP網絡故障時的連續性。

電源與接地

語音網關需要穩定電源。如果網關承載緊急電話、電梯電話、安全線路或關鍵中繼，應考慮備用供電。UPS、冗餘電源、受保護電路和電源狀態監控都能提高可靠性。

接地對模擬、FXO、E1/T1和戶外線路連接非常重要。接地不良可能造成噪聲、浪湧損壞、信令不穩定或設備故障。網關架構應包含物理基礎設施，而不僅是IP路由。

組態備份與復原

配置備份是可用性的一部分。如果網關故障或需要更換，管理員應能快速恢復中繼設置、撥號計劃、IP地址、編解碼策略、路由規則和安全設置。故障時手工重建配置風險很高。

配置變更後應更新備份，並將備份安全保存。變更記錄應說明修改了什麼以及爲什麼修改，這有助於防止配置漂移並加快恢復。

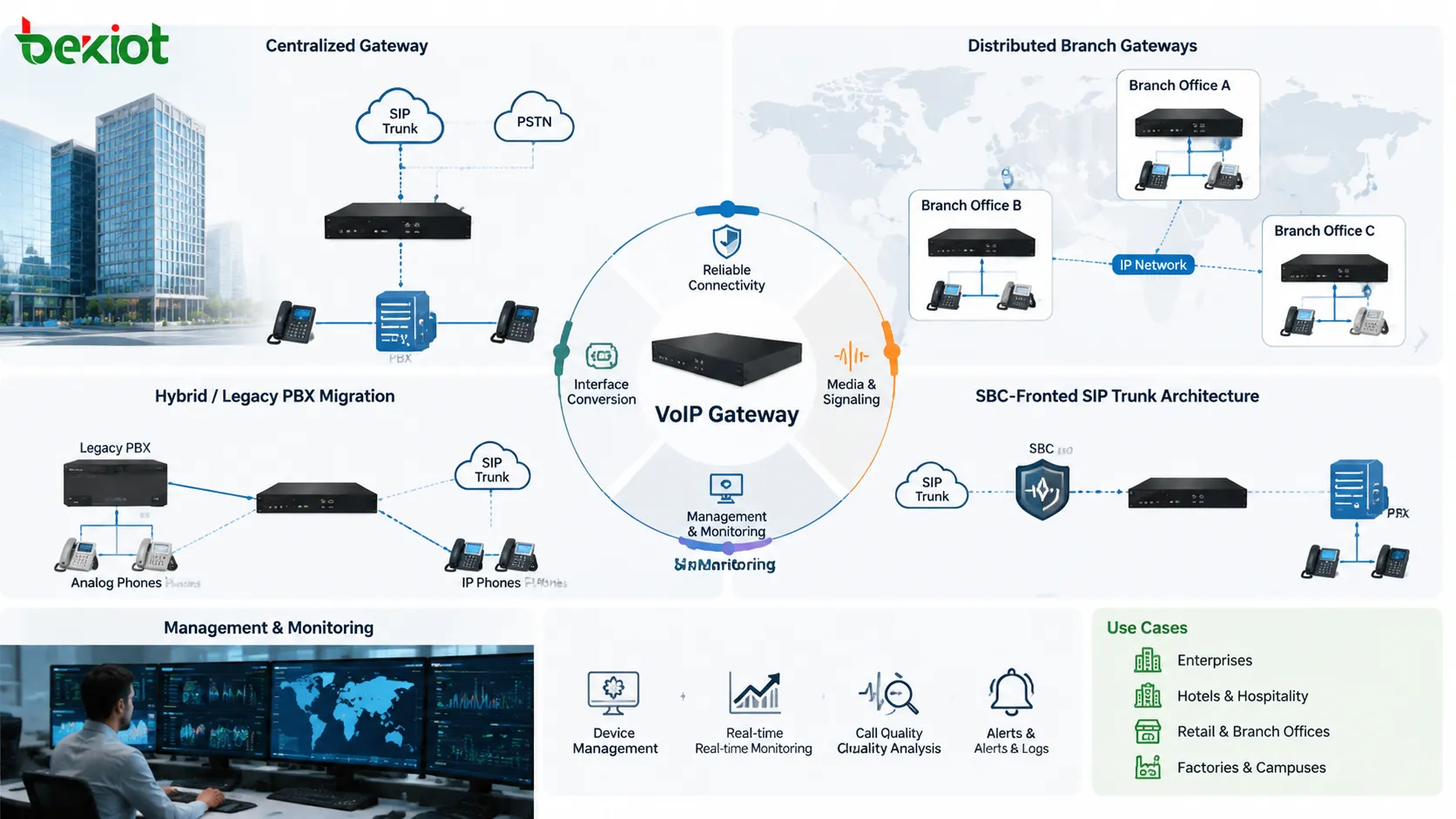

部署模式

集中式閘道架構

在集中式架構中，一個主網關集羣連接企業語音系統與運營商中繼、PSTN線路或傳統PBX資源。分支站點通過中心繫統傳輸語音流量。這種設計簡化管理，並集中控制中繼策略。

風險在於對WAN連接的依賴。如果分支與中心站點失聯，外線呼叫或模擬接入可能失敗，除非配置了本地備份。集中式設計適合WAN可靠性高且需要集中策略控制的場景。

分散式閘道架構

在分佈式架構中，網關部署在不同分支、樓宇或作業現場。每臺網關連接本地模擬終端、PSTN線路、緊急電話或本地中繼。這能增強本地生存能力，降低對單一中心網關的依賴。

分佈式設計需要更多管理工作。號碼、路由、固件、安全、監控和配置備份必須在各站點保持一致。它適合多分支組織、園區、工業園、公用事業和需要本地緊急接入的場所。

混合遷移架構

很多項目在遷移期間使用混合架構。傳統PBX系統、模擬電話、SIP平臺、運營商中繼和新IP終端同時存在，網關在舊系統與新系統之間橋接，讓組織逐步遷移。

混合設計應包含清晰遷移路徑。如果臨時路由規則沒有文檔，可能逐漸變成永久混亂。工程師應明確哪些系統屬於舊系統、哪些是目標系統，以及號碼和中繼將如何演進。

SBC前置架構

在一些設計中，SBC位於VoIP網關和外部SIP網絡之間。SBC負責安全、NAT穿越、拓撲隱藏、SIP規範化、媒體錨定和運營商互聯，網關則重點處理接口轉換和內部語音路由。

這種架構適合連接公網SIP中繼或不可信網絡。它減少網關直接暴露，並讓管理員擁有更好的策略控制。但它也增加了一個需要管理和監控的系統。

管理與維護架構

監控與告警可視化

網關應報告關鍵狀態信息，包括中繼狀態、端口狀態、註冊狀態、呼叫失敗、CPU負載、內存、丟包、抖動、通道使用、電源狀態、線路故障和網絡可達性。如果沒有監控，問題可能直到用戶投訴才被發現。

監控應與運維流程關聯。如果網關中繼斷開，誰接收告警？如果模擬端口故障，如何處理？如果呼叫失敗率升高，誰來分析數據？架構設計應明確響應責任。

日誌與封包擷取

網關排障通常需要日誌和抓包。SIP消息、RTP統計、端口事件、話單、DTMF事件和錯誤日誌，可以幫助工程師判斷問題來自路由、信令、編解碼、媒體、線路狀態還是網絡傳輸。

架構應允許安全訪問診斷數據。如果網關在遠程站點，遠程日誌和受控抓包可以縮短維護時間。敏感信息應按策略受到保護。

韌體與組態管理

固件更新可能修復缺陷、提升兼容性或增加安全補丁，但也可能改變設備行爲。在關鍵語音網絡中，應謹慎管理網關固件，儘可能先測試再應用到生產環境。

配置管理應包含模板、版本記錄、備份文件和變更審批。網關通常包含複雜撥號計劃和中繼設置，未經控制的變更可能導致大範圍呼叫失敗。

例行測試

例行測試應包括入向呼叫、出向呼叫、緊急號碼、模擬振鈴、DTMF、傳真、故障切換路由、中繼釋放、主叫號碼、錄音和語音質量。測試用例應反映真實使用，而不只是一次成功呼叫。

對於有緊急電話、電梯、工業終端或公共求助線路的站點，例行測試尤其重要。很少使用的網關路徑如果不定期檢查，可能會在故障中靜默失效。

常見設計錯誤

只設計SIP而忽略RTP

最常見的錯誤之一是隻關注SIP信令。工程師可能成功完成網關注冊和呼叫建立，但由於RTP被阻斷或路由錯誤，語音仍然失敗。語音架構必須像重視信令路徑一樣重視媒體路徑。

使用預設撥號計畫

默認撥號計劃很少符合真實組織需求。它們可能允許不需要的路由、阻斷必要呼叫、讓緊急號碼失敗或錯誤處理主叫號碼。撥號計劃應根據站點號碼結構和運營商要求定製。

將閘道直接暴露於不可信網路

直接暴露會帶來嚴重安全風險。連接公網的網關應通過防火牆、SBC、VPN、ACL、強認證和受監控的路由策略進行保護。SIP掃描和話費欺詐在保護不足的系統中是真實風險。

忽略類比線路條件

當網關連接模擬設備時，工程師可能只關注IP設置而忘記線路條件。振鈴負載、線纜長度、阻抗、回聲、接地、浪湧保護和設備兼容性都會影響性能，模擬設計仍然重要。

交付後缺少文件記錄

一個網關可能包含許多路由規則、端口映射、號碼轉換、編解碼設置和安全規則。如果沒有文檔，後續排障會變慢且風險增加。文檔應作爲項目交付的一部分。

評估標準

通話路由正確性

第一項評估標準是呼叫是否按預期路由。內部呼叫、出向呼叫、入向呼叫、緊急呼叫、DID呼叫、模擬終端呼叫、中繼呼叫和故障切換呼叫都應走正確路徑，所有重要路徑都應測試。

語音品質與穩定性

語音在預期流量條件下應保持清晰。評估應包括時延、抖動、丟包、回聲、編解碼行爲、DTMF識別、傳真性能和呼叫釋放行爲。儘可能在忙時條件下測試。

安全控制

網關不應允許未授權訪問或呼叫。應檢查管理接口、SIP對端、中繼路由、出向權限和密碼策略。安全必須被驗證，而不能只是假設。

可持續運行能力

設計應定義網關故障、中繼中斷、WAN斷開、電源中斷或PBX故障時會發生什麼。關鍵業務應具備備用路徑或明確的應急流程。

可維護性

良好的架構在部署後也容易運維。管理員應擁有監控、日誌、備份、文檔、測試流程和清晰責任分工。可維護性決定網關能否長期保持可靠。

結語

VoIP網關網絡架構應圍繞完整語音路徑設計，而不是隻圍繞網關設備本身。它必須考慮接入接口、SIP信令、RTP媒體、號碼路由、編解碼器、DTMF、傳真、回聲控制、安全、QoS、冗餘、管理和維護。每一層都會影響呼叫成功率和語音質量。

網關可能連接模擬終端、傳統PBX系統、數字中繼、SIP服務器、運營商中繼、緊急電話、傳真設備、無線電接口和多站點網絡。架構應定義這些資源如何通信、如何被保護、呼叫如何路由以及故障如何處理。

最穩健的設計包含清晰的邊界規劃、可預測的媒體路徑、安全訪問控制、文檔化撥號計劃、支持QoS的傳輸網絡、經過測試的故障切換和可見監控。處理好這些要素後，VoIP網關才能成爲傳統電話與現代IP通信系統之間的穩定橋樑。
