在伺服器機房、資料中心、電信機櫃和邊緣設備間，工程師經常會將設備描述為 1U、2U、4U 或 6U。這裡的 “U” 不是性能指標，而是一種物理高度單位，用於規劃伺服器、交換器、閘道、儲存設備或其他機架式設備在標準機櫃中佔用的垂直空間。
理解這個單位對專案設計很重要。它能幫助團隊估算機櫃容量，為未來設備預留空間，整理線纜，改善氣流，並在交付安裝時避免安裝衝突。
機架設備背後的基本測量單位

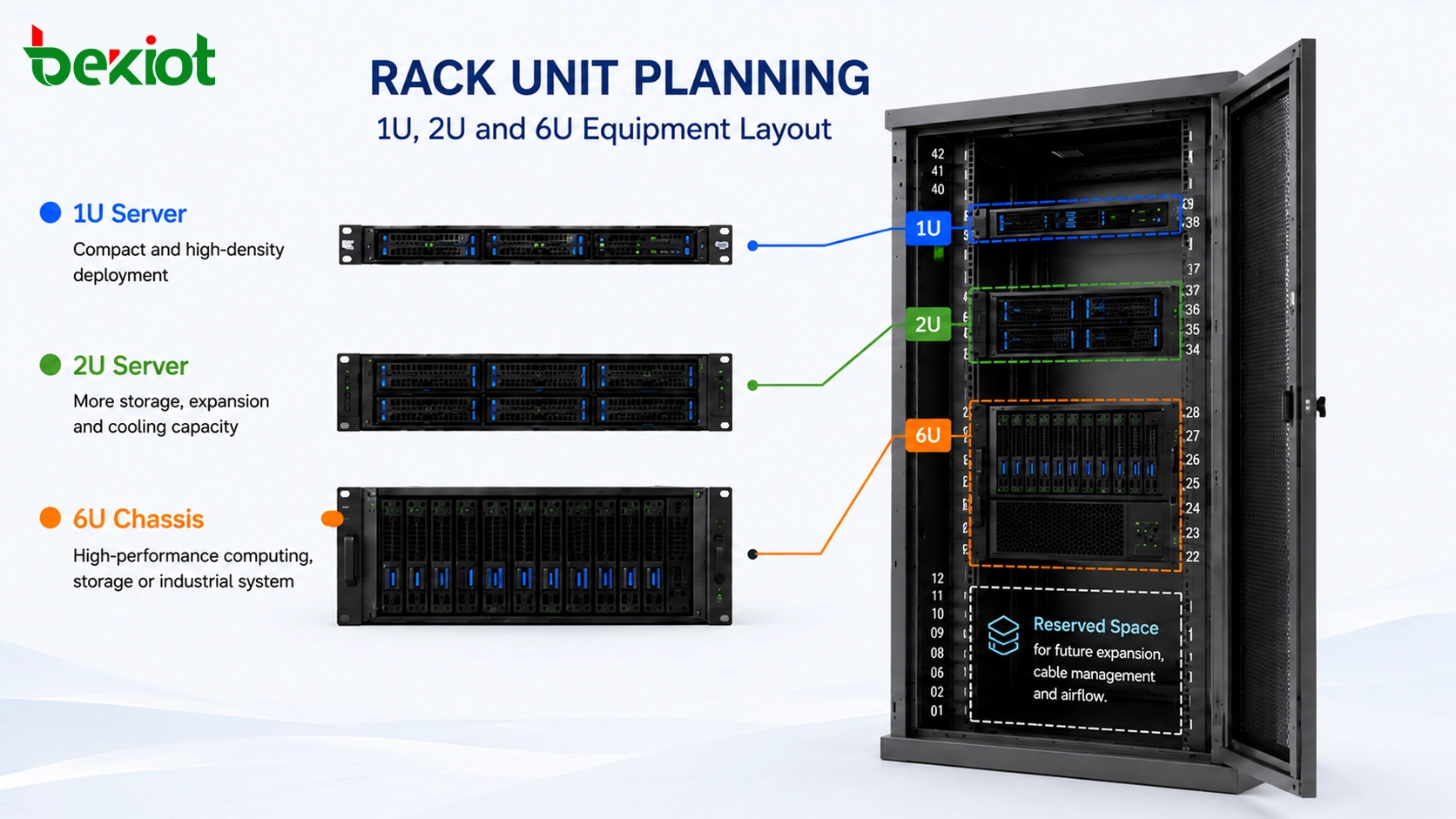

“U” 代表 “Rack Unit”，是機架式設備使用的標準高度單位。1 個機架單元等於 1.75 英吋，約為 4.45 公分或 44.45 毫米。當設備被描述為 1U 時，表示它佔用 1 個機架單元的垂直高度。2U 設備佔用 2 個機架單元，6U 設備佔用 6 個機架單元。
這個標準讓設備規劃更容易。工程師不需要手動測量每一台伺服器機箱，而是可以透過 U 值快速理解機櫃空間消耗。1U 伺服器通常較為緊湊，適合高密度部署。2U 伺服器可為硬碟、擴充卡、散熱或更高性能硬體提供更多內部空間。4U 或 6U 等較大機箱可用於儲存、GPU 運算、工業控制、媒體處理或特殊用途系統。
機櫃標記如何協助安裝團隊

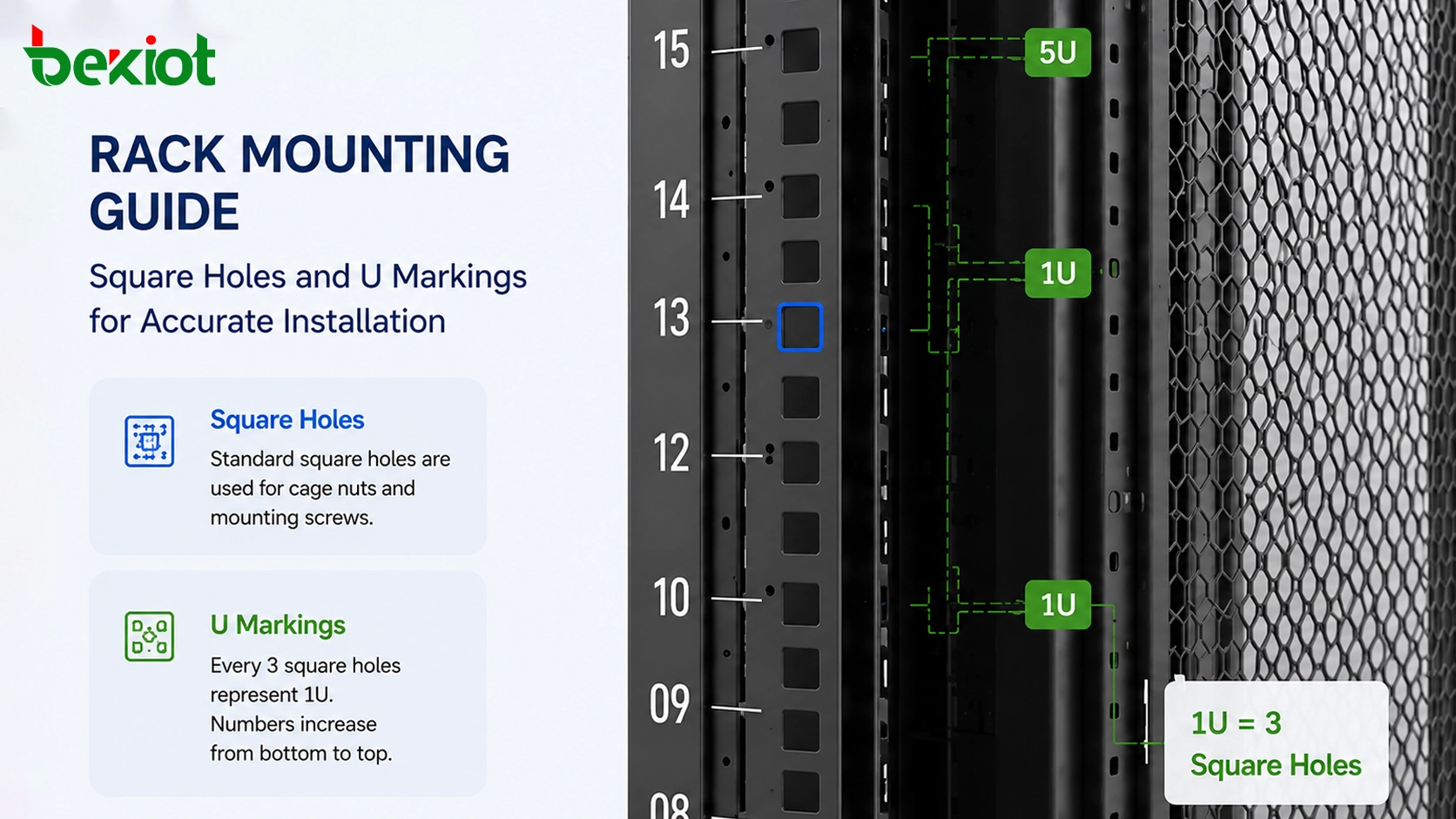

標準伺服器機櫃通常包含帶有重複方孔的垂直安裝導軌。這些方孔不是隨機排列的。它們對應機架單元間距，旁邊的數字標記可以幫助安裝人員找到每台設備的正確位置。
在許多機櫃中，每三個方孔代表一個機架單元。編號通常從機櫃底部開始，向上遞增。這讓工程師和安裝人員可以準確依照機架佈局圖施工。例如，如果設計要求 2U 伺服器安裝在 U10 到 U11，安裝團隊就能不靠猜測地找到正確的安裝孔位。
實際專案中常見的機櫃高度
最常見的全高伺服器機櫃是 42U。這表示該機櫃理論上可容納總垂直高度為 42 個機架單元的設備。如果每台設備都剛好是 1U，且沒有預留任何空間，42U 機櫃可以容納 42 台 1U 設備。
但在實際專案中，團隊通常會為配線架、理線器、電源分配單元、盲板、氣流通道、維護通道和未來擴充預留額外空間。因此，理論最大容量並不一定是建議的部署密度。
| 機櫃高度 | 典型用途 | 規劃說明 |
|---|---|---|
| 24U | 小型伺服器機房、邊緣站點、分支辦公室、靠牆設備區 | 適合空間和設備數量有限的小型部署。 |
| 42U | 標準資料中心、電信機房、企業設備間 | 一般伺服器和網路部署中最常用的機櫃高度。 |
| 45U / 48U | 大容量資料機房、高密度機櫃、需要更多走線空間的專案 | 為設備、線纜管理、氣流和擴充提供更多垂直空間。 |
為什麼採購前需要做 U 規劃
在選擇伺服器、交換器、通信閘道、儲存設備、安全設備或工業網路設備時，了解 U 高度有助於判斷設備是否能安裝到規劃的機架中。它也可以避免一個常見專案錯誤：先購買設備，後來才發現機櫃空間不夠。
在設計良好的專案中，設備清單應包括設備名稱、數量、U 高度、安裝位置、供電需求、網路連接、發熱量和維護空間。這些資訊可以幫助專案團隊計算 24U、42U、45U 或 48U 機櫃哪一種更合適。
空間計算只是第一步
機架單元計算能告訴團隊設備佔用了多少垂直空間，但它無法解決所有設計問題。機櫃還需要足夠的深度、承重能力、供電容量、散熱能力和線纜路由空間。
例如，1U 設備可能在高度上可以放入機櫃，但如果它對機櫃來說太深、對安裝導軌來說太重，或需要未預留的後部走線空間，仍然可能不適合。
應納入未來擴充
許多專案在第一階段後會繼續成長。後續可能會增加更多伺服器、交換器、閘道、配線架、錄音設備、安全設備或邊緣運算單元。如果一開始就把機櫃填滿，後續升級可能需要第二個機櫃、額外線纜、新的電源分配和更多安裝工作。
實用的設計通常會為未來擴充和維護彈性預留未使用的機架單元。這能讓後續升級更簡單，並降低重新調整整個機櫃佈局的風險。
伺服器機房與通信機櫃規劃
機架單元規劃並不只適用於 IT 伺服器。它也適用於電信系統、IP PBX 平台、媒體伺服器、調度平台、錄音伺服器、視訊閘道、RoIP 閘道、網路交換器、路由器、防火牆和電源設備。任何機架式設備在安裝前都應根據 U 高度進行評估。

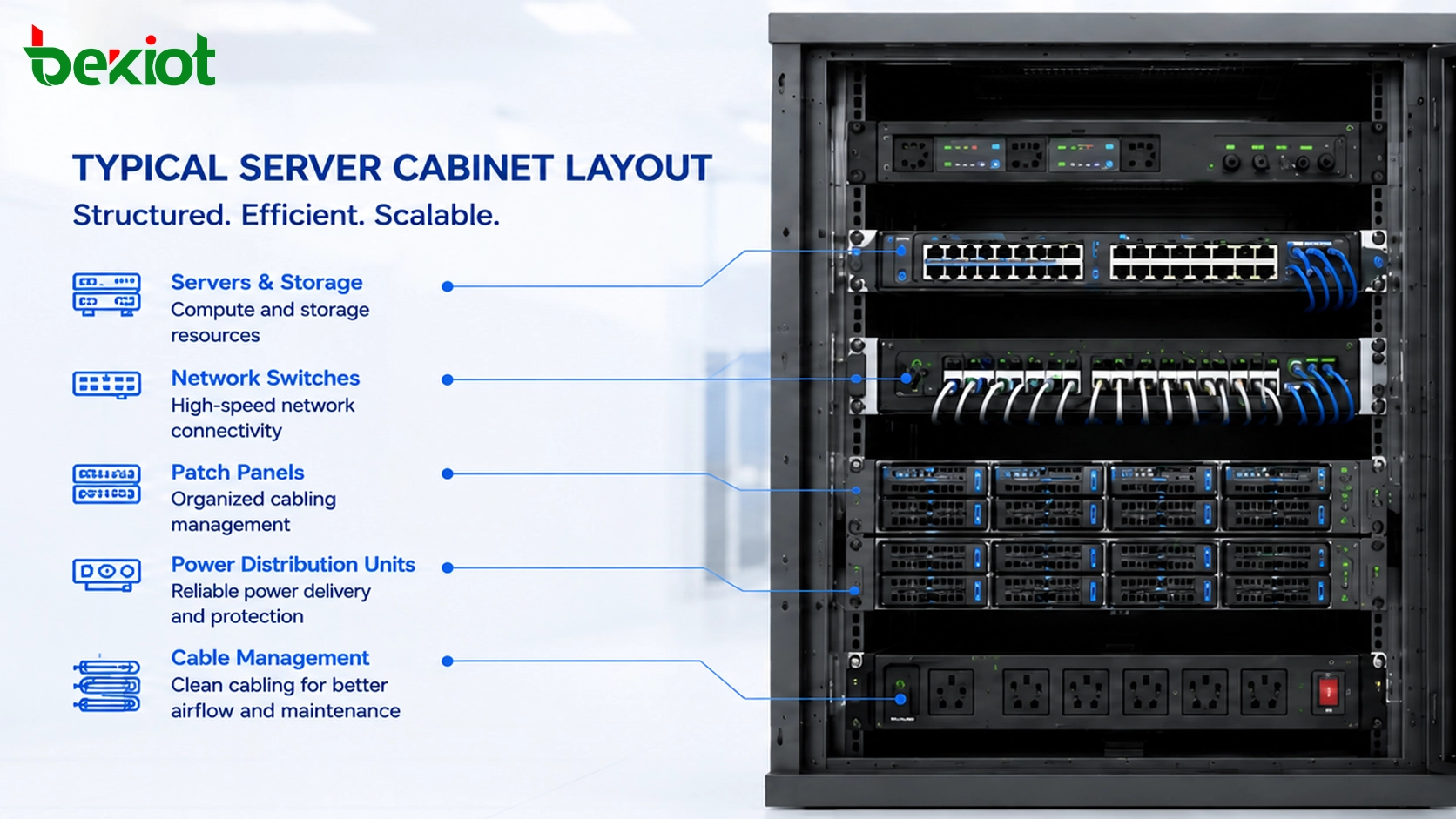

在通信系統專案中，機櫃可能同時包含 IT 設備和通信硬體。例如，一個機櫃可能包含伺服器、SIP 平台、交換器、閘道、儲存、配線架和電源設備。清晰的機架佈局可幫助安裝人員減少接線錯誤，也讓維護團隊更容易理解系統結構。
建議的設計流程
可靠的機櫃規劃應從設備清單開始。每台設備都應檢查 U 高度、深度、重量、電源輸入、散熱方向、連接埠位置和維護可達性。之後，工程師可以建立機架立面圖，定義每台設備的安裝位置。
重型設備通常放在機櫃較低位置，以提高穩定性。配線架和理線器應放在其服務設備附近。需要頻繁操作或查看狀態的設備，應盡可能放在便於觀看的高度。
交付前檢查安裝細節
在專案進入安裝階段前，團隊應確認機櫃尺寸、導軌類型、安裝附件、電源分配、接地、線纜進入方向、通風，以及機櫃周圍可用的維護空間。這些細節經常會影響機架設計是否能在現場順利落地。
對於多機櫃專案，一致的編號和標籤非常重要。機櫃 ID、U 位置、設備名稱、連接埠對應、線纜標籤和電源回路標籤都應與最終文件一致。
正確使用盲板和理線器
盲板不只是為了外觀。它們有助於引導氣流，並減少前進後出散熱設計中的熱空氣回流。理線器可保持網路和電源線纜整齊，降低彎折應力，並讓未來維護更容易。
即使 U 計算看起來正確，不良的線纜管理仍可能讓機櫃難以維護。因此，機架空間不應只圍繞設備規劃，線纜路徑、氣流和維護可達性也應一起規劃。
對專案業主與整合商的價值
正確的 U 規劃能降低專案風險。它幫助業主在採購設備前估算機櫃數量、機房空間、電源分配和未來擴充容量。它也幫助系統整合商準備更清晰的圖紙，減少安裝錯誤，交付更專業的機櫃佈局。
在資料中心、電信、工業通信、安防和智慧建築專案中，機架單元系統提供了設計者、設備供應商、安裝人員和維護團隊之間的共同語言。當所有人都理解 1U、2U、6U 和 42U 的含義時，規劃會更準確，溝通也會更簡單。
最好的機櫃設計不是把每一個機架單元都填滿，而是在設備密度、散熱、線纜、供電、維護和長期擴充性之間取得平衡。
FAQ
1U 因為節省機櫃空間，所以一定更好嗎？
不一定。1U 設備節省垂直空間，但 2U 或更大的機箱可能提供更好的散熱、更多硬碟位、更多擴充槽或更方便的維護。正確選擇取決於性能、密度和服務需求。
不同品牌的機架設備能放在同一個機櫃中嗎？
通常可以，只要它們遵循標準機架尺寸，且機櫃深度、導軌類型、承重能力和安裝附件相容即可。不過，採購前仍應檢查設備深度和後部走線空間。
網路交換器應安裝在機櫃頂部還是中部？
這取決於線纜設計。資料中心常見 top-of-rack 交換方式，而小型設備間可能更適合中部或上部位置。最佳位置應減少線纜長度，並保持維護便利。
應預留多少未使用的機架空間？
每個專案沒有固定規則，但為理線器、盲板、未來設備和氣流預留空間，通常比在第一階段就完全填滿機櫃更合適。
U 高度是否包含設備腳墊或桌面支架？
機架單元高度通常指機架式安裝尺寸。桌面腳墊、壁掛支架或非機架附件可能不遵循相同測量方式，因此應分別檢查機架安裝套件和安裝圖紙。
