安裝在港口、礦山和製造現場、鐵路沿線、室外製程區以及其他暴露環境中的工業電話，往往處於工業通訊系統中最惡劣的運作條件之一。雷雨過後，常見故障包括電話離線、類比線路無法再檢測摘機狀態、SIP 終端乙太網路埠損壞、PoE 運作異常，嚴重時同一交換器或同一通訊鏈路上的多台設備可能同時故障。

現場維護經驗表明，許多此類故障並不是電話本身引起的。更常見的原因，是瞬態過電壓透過長距離銅質通訊線路、PoE 電纜、電源回路或接地路徑進入敏感電子電路。因此，保護一台戶外工業電話不能只安裝一個突波保護器。協調設計應把 線路進入方式、SPD 安裝位置、等電位連接與接地、電纜路由、電源系統保護以及設備安裝位置 作為一個整體系統考慮。

為什麼戶外工業電話更容易受到雷擊和突波影響？

工業電話通常比普通辦公電話具有更高的防護等級、更堅固的外殼以及更寬的運作溫度範圍。有些型號還針對危險區域或粉塵環境設計。但這些機械和環境防護並不能自動保護通訊電子電路免受電磁感應或瞬態過電壓影響。

室內與室外安裝最主要的差異在於佈線環境。室內電話線路通常較短，並且位於建築物內部。戶外工業電話則可能依賴幾十米甚至幾百米的銅纜，經過開放式橋架、電桿、廠區邊界、鋼結構和暴露的製程區域。雷電活動期間，這些長距離導電路徑可能感應出顯著的瞬態電壓。

多數雷擊相關故障並不需要雷電直接擊中電話。附近的雷電放電會產生快速變化的電磁場，並把能量耦合到暴露的銅纜中。同時，雷電流進入大地後，會使不同接地點之間產生明顯的電位差。通訊電纜和電源電纜隨後可能成為電位均衡電流的通路，使低壓電子電路承受破壞性電流。

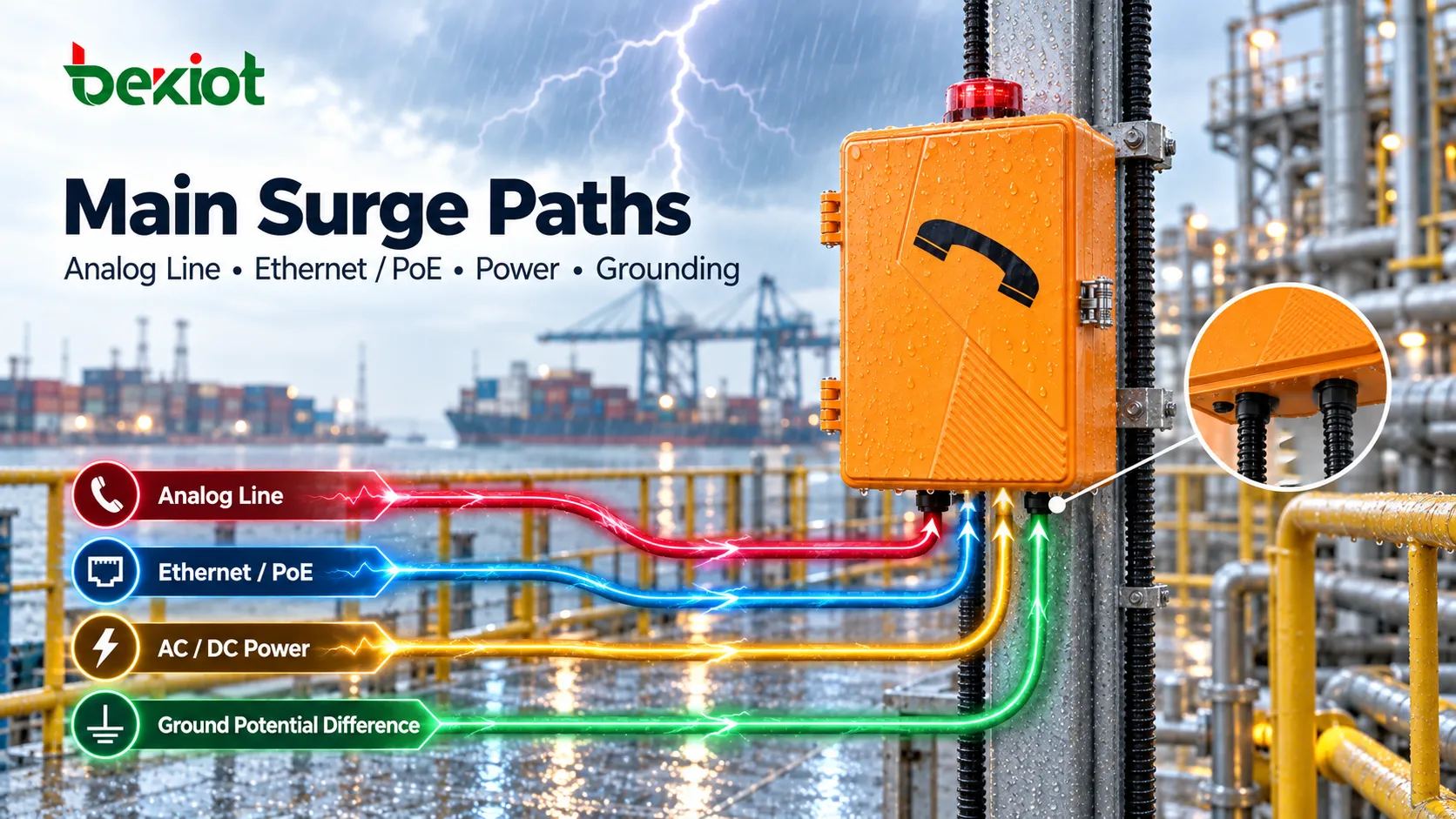

實際應用中，戶外工業電話主要可能透過六類突波路徑受到影響：

• 傳統類比語音銅線；

• 工業乙太網路資料電纜；

• PoE 供電線對；

• 獨立 AC 或 DC 電源回路；

• 外接聲光報警、繼電器介面或遠端控製線路；

• 金屬外殼、電纜屏蔽層與接地系統之間的電位差。

因此，雷電和突波保護必須作為完整系統來設計。只保護一個介面，而让其他金屬通路處於無保護狀態，突波能量仍可能進入設備。

首先應該區分哪些類型的突波？

在現場維護中，許多瞬態過電壓故障都被簡單稱為“雷擊損壞”。這種描述通常過於寬泛，不利於製定有效的保護策略。工業通訊系統應區分幾種不同的突波來源，因為對應的保護方式可能存在明顯差異。

直接雷擊

直接雷擊可能擊中建築物、通訊塔、線纜支撑結構、附近金屬構件或暴露線路。此類事件的能量可能非常高，安裝在單台電話旁邊的小型 SPD 不可能單獨承担全部衝擊。保護設計需要與現場外部防雷系統、引下線、接地網以及雷電防護分區協同運作。

感應突波

感應突波是戶外工業電話最常見的故障原因之一，在與雷雨天氣相關的設備故障中可能佔 80% 以上。即使雷電發生在距離設備較遠的位置，快速變化的電磁場仍可能在長距離暴露銅線中感應出高頻瞬態電壓。

電纜越長、暴露面積越大，周圍金屬設施越複雜，產生較大感應突波能量的可能性就越高。

地電位差突波

當雷電流泄放入地時，廠區不同位置的電位可能在瞬間升高到不同水平。戶外電話可能在現場就地接地，而機房內的閘道器或交換器参考的是另一個接地點。連線兩處的通訊電纜或電源電纜就可能形成不同電位之間的電流通道。

這也是為什麼簡單給每台設備分別做一個獨立接地，並不一定能夠消除雷擊相關故障。

電力系統開關突波

雷電並不是瞬態過電壓的唯一來源。變頻器、大型馬達、接觸器、高壓配電設備以及開關操作同樣會產生重復性的電氣瞬態。雖然這類突波的幅值可能低於雷擊事件，但出現頻率更高，長期可能加速電源模塊老化，並引發間歇性通訊故障和可聽噪聲。

協調保護系統的目標，是在過量能量到達電話電子電路之前，控製這些不同類型的瞬態事件。

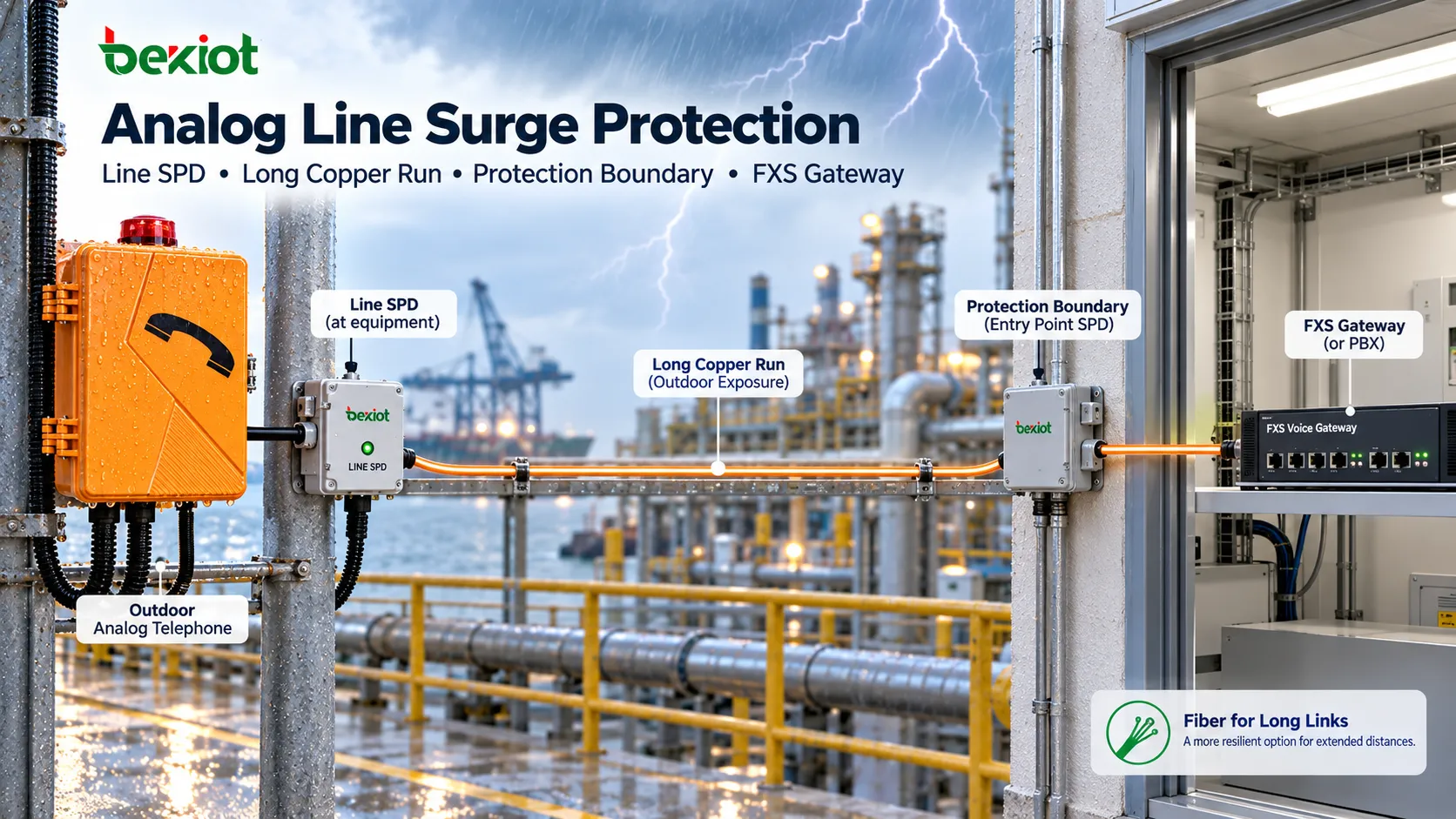

類比工業電話的長距離銅線應該如何防護？

傳統類比工業電話尤其容易受到突波影響，因為電話、線路饋電、振鈴電壓和語音信號都共用一條連續的金屬銅線通路。長距離戶外電纜本身沒有電氣隔離能力，突波能量可以直接沿線路進入現場電話以及機房中的 FXS 埠。

典型的類比工業電話鏈路可以表示為：

戶外類比工業電話 → 現場銅纜 → 戶外接線箱 → 配線架 → FXS 語音閘道器 / PBX

如果沒有合適的保護邊界，瞬態能量可以沿這條路徑向任一方向傳播，同時損壞電話和中心語音設備。

常見保護方式是在合適的電纜入口、建築邊界以及敏感設備附近安裝通訊線路 SPD。根據電纜長度和現場雷電防護分區設計，可以採用多級協調保護，逐步泄放突波能量，並限製到達下游設備的殘余電壓。

一個重要的工程原則是： 不能用標准 AC 電源 SPD 代替專為類比電話線路設計的突波保護器。 電源回路和語音回路的運作電壓、阻抗和信號特性不同。不合適的 SPD 可能幹擾正常電話功能，同時仍無法提供所需的突波限壓能力。

用於類比電話回路的 SPD 不應影響以下功能：

• FXS 線路饋電；

• 正常振鈴電壓；

• 摘機和掛機檢測；

• DTMF 拨號；

• 雙向語音傳輸；

• 長距離線路的迴路特性。

當一個多埠 FXS 閘道器連線幾十台戶外電話時，機房側保護尤其重要。如果足夠大的突波能量透過某一現場回路進入閘道器電子電路，受損的可能不只是單個埠。

對於雷電頻繁的場所、跨建築連線或非常長的暴露電纜，從長期可靠性角度，更穩妥的方法是在條件允許時減少連續金屬通路。長距離部分可以採用光纖，並把電氣轉換設備部署得更靠近現場終端。由於光纖本身不形成導電金屬路徑，因此可以顯著降低由電磁感應和地電位差引起的突波傳遞。

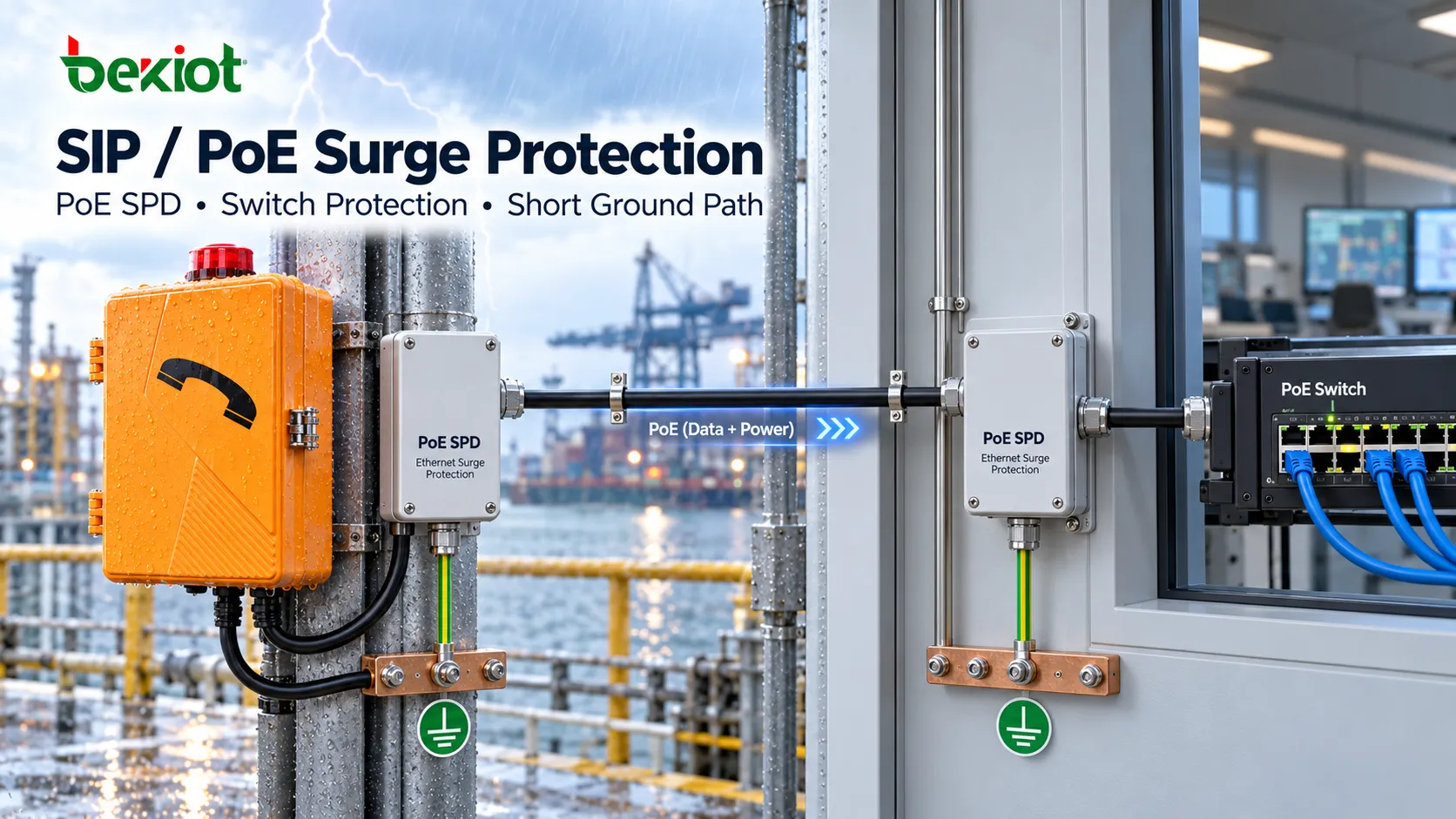

SIP 工業電話和 PoE 線路應該如何防護？

把類比電話更換成 SIP 工業電話並不會消除突波風險。乙太網路雙絞線仍然是一條金屬導電路徑，長距離戶外電纜同樣可能像其他銅質通訊線路一樣感應突波能量。

採用 PoE 後，風險更加複雜，因為資料和電源共用同一根電纜。一次突波就可能同時損壞電話中的乙太網路介面以及上游交換器的 PoE 埠。

乙太網路/PoE SPD 應滿足兩個基本要求。第一，不能引入不可接受的插入損耗，也不能降低所需的乙太網路資料速率。第二，其電氣特性應與所使用的 PoE 系統匹配，包括運作電壓和適用線對設定。

例如，Fast Ethernet、Gigabit Ethernet 以及不同的 PoE 供電方式，可能對保護電路提出不同要求。只有一個 RJ45 介面，並不代表某個突波保護器就適用於所有工業乙太網路或 PoE 場景。

有三個位置需要重點考慮。

電話端電纜入口保護

當長距離戶外電纜進入工業電話或現場機櫃時，該入口就是重要的突波保護邊界。可根據現場雷電防護分區設計，在合適位置安裝與當前網路和 PoE 系統兼容的乙太網路/PoE SPD。

機房端或交換器端保護

當戶外乙太網路電纜進入控製室、通訊機房或建築物時，也應考慮內部網路的保護。目標不僅是保護一台電話，還要防止突波進一步進入 PoE 交換器以及連線在同一網路基礎設施上的其他設備。

SPD 接地路徑

選擇正確的 SPD 只是解決方案的一部分。過長、盤绕或存在不必要彎折的接地導體，會明顯降低突波分流能力。在高頻瞬態事件中，導體電感會變得非常重要。

SPD 應靠近預定的保護邊界安裝，並按照現場整體電氣與防雷設計，透過短、直接、低阻抗的路徑連線到等電位連接系統。

如果 SIP 工業電話的通訊鏈路採用光纖，光纖鏈路能夠為資料傳輸提供有效的電氣隔離。但電話或現場媒體轉換設備仍然需要供電，因此 AC、DC 或 PoE 電源路徑仍應單獨評估。

採用獨立 AC 或 DC 供電的工業電話還需要保護什麼？

戶外工業電話可以透過 PoE、AC 市電或獨立的 24 VDC、48 VDC 電源供電。當終端使用獨立電源回路時，只保護通訊線路顯然會留下風險。

工業電力系統既可能受到雷電感應突波，也可能受到開關瞬態影響。因此，電源側突波保護應成為現場協調電氣保護方案的一部分，而不是只在電話旁邊額外安裝的獨立附件。

對於由現場機櫃或集中電源供電的工業電話，設計時應確認：

• 配電系統上游是否安裝了合適的 SPD；

• 現場機櫃或設備級是否還需要增加保護；

• DC SPD 的最大持續運作電壓是否與實際 DC 系統匹配；

• 極性與接地方式是否與保護裝置兼容；

• SPD 失效狀態是否能夠在本地顯示或遠端回報。

在雷電暴露明顯的大型設施中，多級協調保護非常重要。上游保護級用於承受更高能量的突波，而靠近設備的保護級進一步限製殘余瞬態電壓。

在沒有檢查協調關系的情況下隨意安裝多個彼此無關的 SPD，並不一定更安全。保護級之間匹配不當可能產生不良相互作用、異常阻抗或運作不可靠。

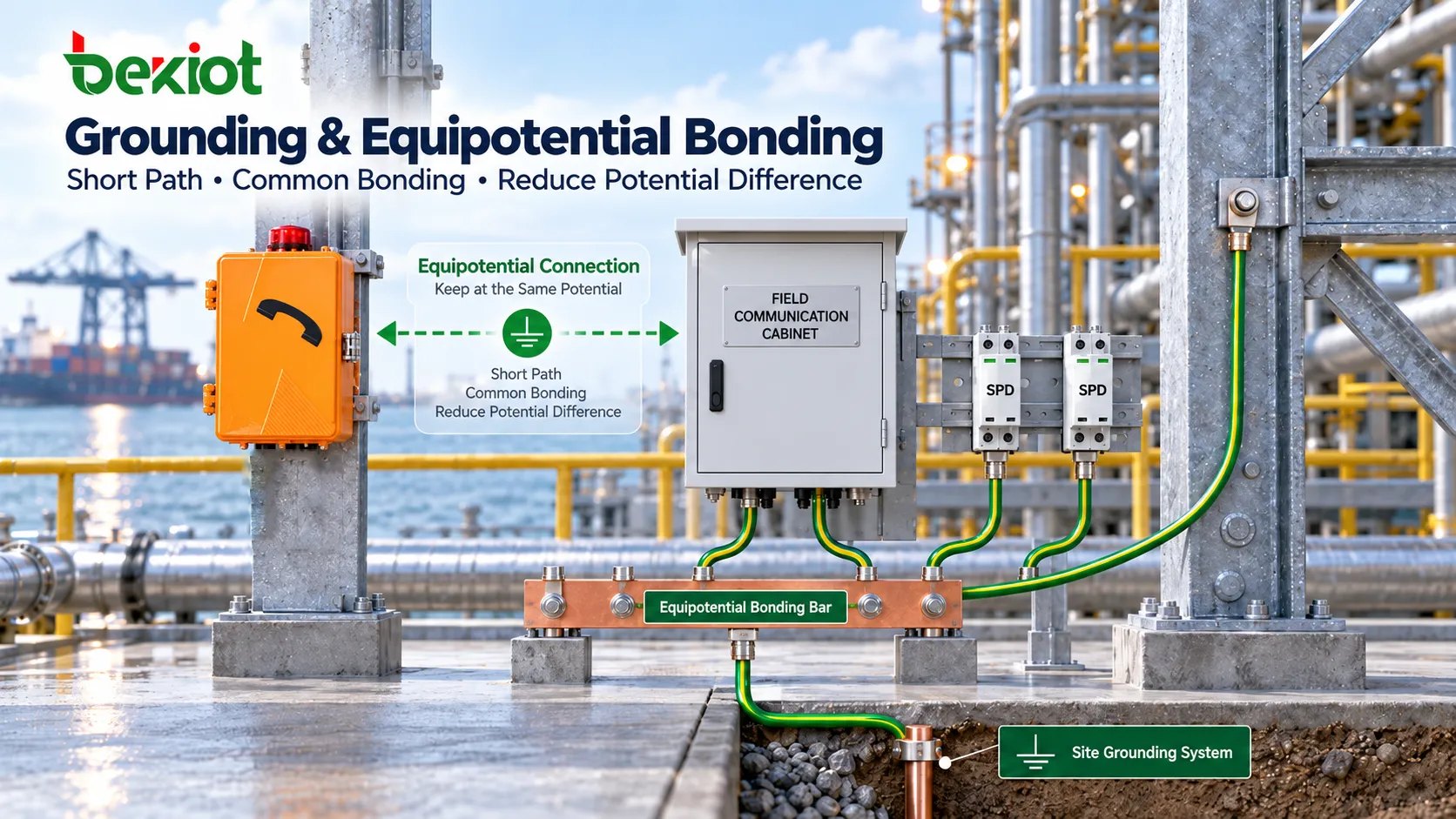

為什麼接地和等電位連接有時比購買更昂貴的 SPD 更重要？

突波保護裝置的運作原理，是為瞬態能量提供一條受控的低阻抗通路。如果接地與連線系統無法提供有效泄放路徑，即使高性能 SPD 也可能無法把受保護設備端的電壓限製在預期範圍內。

戶外工業現場常見的問題之一是接地分散。電話桿、戶外接線箱、通訊機櫃、SPD 以及機房交換器可能分別獨立接地，卻沒有清晰協調的等電位系統。

雷擊發生時，這些獨立接地點可能升高到不同電位。由此產生的電壓差會驅動電流經過通訊或電源電纜，這也解釋了為什麼即使每台設備都安裝了突波保護器，設備仍可能損壞。

更有效的設計，應把工業電話及其配套設備納入統一的 等電位連接與接地系統 ，而不是把每個部件都作為彼此獨立的保護問題處理。

重要考慮事項包括：

• 可靠地將金屬電話外殼和防護外罩連線到保護接地系統；

• 為戶外機櫃、接線箱和金屬結構提供等電位連接；

• 盡量縮短 SPD 到等電位匯流排的接地連線；

• 按照專案的屏蔽與接地設計處理電纜屏蔽層端接；

• 協調通訊接地與建築防雷接地系統；

• 避免不必要的大接地迴路，以減少循環電流和幹擾。

跨建築銅纜連線尤其需要關注，因為雷擊發生時兩棟建築可能處於不同地電位。在條件允許時，用光纖替代跨建築金屬連線，可以形成更明確的電氣隔離邊界。

電纜路由如何影響雷擊風險？

戶外工業電話的防雷並不僅僅是設備選型問題。電纜路由和安裝方式會直接影響耦合進通訊回路的突波能量大小。

如果長距離通訊電纜以獨立架空方式敷設，或者長距離沿大型鋼結構外側佈線，其電磁耦合暴露程度可能更高。在考慮 SPD 之前，合理的路由本身就能降低一部分風險。

減少不必要的戶外銅纜長度

如果現場已經具備光纖骨幹網路，可以把 IP 網路延伸到附近受保護的現場機櫃，只在機櫃與工業電話之間保留一小段銅纜。通常這比直接從中心機房敷設數百米暴露乙太網路銅纜更合適。

避免與大功率電纜長距離平行敷設

通訊電纜與電力電纜應按照現場電氣和弱電安裝要求進行路由和隔離。避免與大功率回路進行不必要的長距離平行敷設，有助於降低電磁耦合和幹擾。

在建築入口建立清晰的保護邊界

戶外銅纜進入控製室或通訊建築的位置，是天然的保護邊界。SPD 安裝、電纜端接、接地以及機櫃布置應在這一位置統一協調。

不要把高 IP 防護等級當成突波保護

IP66 或 IP67 等級描述的是防塵、防水等外殼防護能力，並不意味著乙太網路、PoE、類比線路或電源介面能夠承受戶外線路預期出現的突波水平。

同樣，防爆外殼的主要作用是控製危險區域中的點燃風險。防爆保護不能與防雷或突波抗擾能力混為一談。

防爆工業電話還需要注意哪些額外問題？

當工業電話安裝在石化廠、油氣設施、煤化工現場或可燃粉塵環境等危險區域時，突波保護施工還必須保持原有的防爆設計。

不能簡單地在危險區域內部增加一個普通塑料 SPD 外殼，也不能在沒有評估認證安裝影響的情況下改變原有電纜入口結構。

常見工程做法，是把 PoE 交換器、語音閘道器、突波保護裝置以及其他通用通訊設備放置在安全區域，或安裝在具備適當認證的機櫃中，而防爆電話本體仍位於危險區域。

任何新增突波保護措施都應保持原有的：

• 防爆電纜入口；

• 密封電纜固定頭配置；

• 外殼完整性；

• 接地連線；

• 設備認證要求的安裝方式。

危險區域電話的防雷設計同時涉及通訊工程、電氣工程和防爆要求。關鍵專案應圍绕現場實際危險區域等級和防雷體系進行設計，而不能在施工阶段隨意修改。

雷雨過後電話仍然能運作，是否說明保護系統沒有問題？

不一定。突波保護裝置會受到累積應力影響。經歷多次突波事件後，即使電話仍正常運作，SPD 的保護特性也可能已經衰減。

較低能量的瞬態事件還可能造成部分損傷或潛在損傷，而不是立即完全失效。典型現象包括：

• SIP 電話間歇性重啟；

• PoE 協商變得不穩定；

• 乙太網路連線只能協商到較低速率；

• 類比 FXS 回路的振鈴性能下降；

• 通話時出現噪聲；

• 繼電器或外部 I/O 埠運作異常；

• 設備在雷雨期間或雷雨後更頻繁離線。

在雷電頻繁的工業現場，SPD 狀態應納入日常通訊維護。檢查內容可以包括 SPD 狀態指示、遠端失效觸點、端子緊固、接地連線、電纜狀態、機櫃進水情況以及實際電話通話測試。

如果某一區域反覆出現乙太網路埠或 FXS 埠損壞，僅僅反覆更換電話或閘道器可能無法解決根本問題。應從整個系統角度重新檢查電纜長度、SPD 安裝位置、接地方式以及不同位置之間的地電位差。

FAQ

IP66 或 IP67 防護等級的工業電話仍然需要突波保護嗎？

需要。是否需要突波保護仍應根據實際安裝環境評估。IP 防護等級定義的是外殼對灰塵、水和異物進入的防護能力，並不能防止雷電感應瞬態、地電位差或電力系統開關突波透過通訊和電源介面進入設備。

SIP 工業電話採用 PoE 時，只保護交換器就夠了嗎？

不夠。戶外乙太網路電纜可能把突波能量同時帶向電話和交換器。根據電纜長度和現場雷電防護分區，現場側電纜入口、建築入口以及機房側都可能需要設置保護，從而同時考慮回路兩端。

類比電話線路和乙太網路可以使用同一款 SPD 嗎？

通常不能把它們視為可以互換的應用。類比語音、乙太網路/PoE 和電源回路的運作電壓、頻率、阻抗和訊號特性都不同。保護裝置應針對被保護回路的具體類型進行選擇。

使用光纖後，工業電話是否就不再需要防雷？

光纖切斷了連續的金屬資料通路，對降低由電磁感應和地電位差造成的突波傳遞非常有效。但電話、媒體轉換器、交換器或現場機櫃仍需要供電，因此電源側突波保護和接地仍然不可缺少。

SPD 接地導體越粗越好嗎？

導體截面積很重要，但並不是唯一因素。在快速瞬態過程中，連線長度、走線方式、彎折以及電感同樣重要。SPD 到等電位系統的連線通常應盡量短且直接，同時採用設備製造商和專案防雷設計規定的導體規格。

雷雨過後工業電話沒有損壞，也需要檢查 SPD 嗎？

對於關鍵通訊點和雷電頻繁區域，建議定期檢查。SPD 可能逐步劣化，而電話不會立即出現故障。檢查 SPD 狀態、接地路徑、線路情況以及實際通訊功能，可以在下一次突波事件發生前發現問題。
