隔爆外殼通常在現代設備銘牌上標記為 Ex d 或 Ex db，是一種用於危險氣體環境中電氣設備的防爆保護方式。它並不是試圖消除設備內部所有可能的點火源，而是通過外殼結構承受內部爆炸，並阻止火焰、高溫氣體或點火能量傳遞到周圍環境。
因此，Ex d 成為油氣設施、化工廠、燃料儲存區、海上平台、礦山、電廠以及其他工業場所中最常見的保護概念之一。這些場所可能在正常運行過程中出現可燃氣體或蒸氣。Ex d 廣泛應用於電話機、按鈕、電機、接線盒、照明設備、控制站、攝影機、感測器和現場通信設備。
為什麼需要這種保護概念
危險區域需要的不只是普通電氣安全
在普通工業建筑中，電氣設備主要關注防觸電、過熱、短路風險、機械強度和環境適應性。而在危險區域，主要風險不同：火花、電弧、高溫表面、繼電器接點、損壞的電纜入口或內部故障，都可能點燃設備周圍的可燃混合氣體。
Ex d 保護方式承認在規定故障條件下，外殼內部可能發生點燃。外殼必須阻止該事件發展成外部爆炸。因此，隔爆設備並不只是一個結實的金屬箱，而是經過認證的完整組件，包括經過測試的接合面尺寸、耐壓能力、電纜入口、緊固件、表面溫度控制和標識規則。
它不同於防水或防塵外殼
一個常見誤解是把 Ex d 當作更高級別的 IP 防護。IP66 或 IP67 描述的是防塵和防水進入能力，而 Ex d 描述的是危險氣體環境中的防爆保護。產品可以防水但不具備防爆保護；產品也可以具備 Ex d 認證，同時仍需要單獨的 IP 等級來適應戶外雨水、沖洗或粉塵環境。
在實際專案中，這兩類等級通常都很重要。戶外化工廠、裝卸站、罐區、隧道和海上甲板，可能同時需要防爆保護、耐腐蝕、防護等級、抗紫外線、電纜密封和長期機械耐久性。

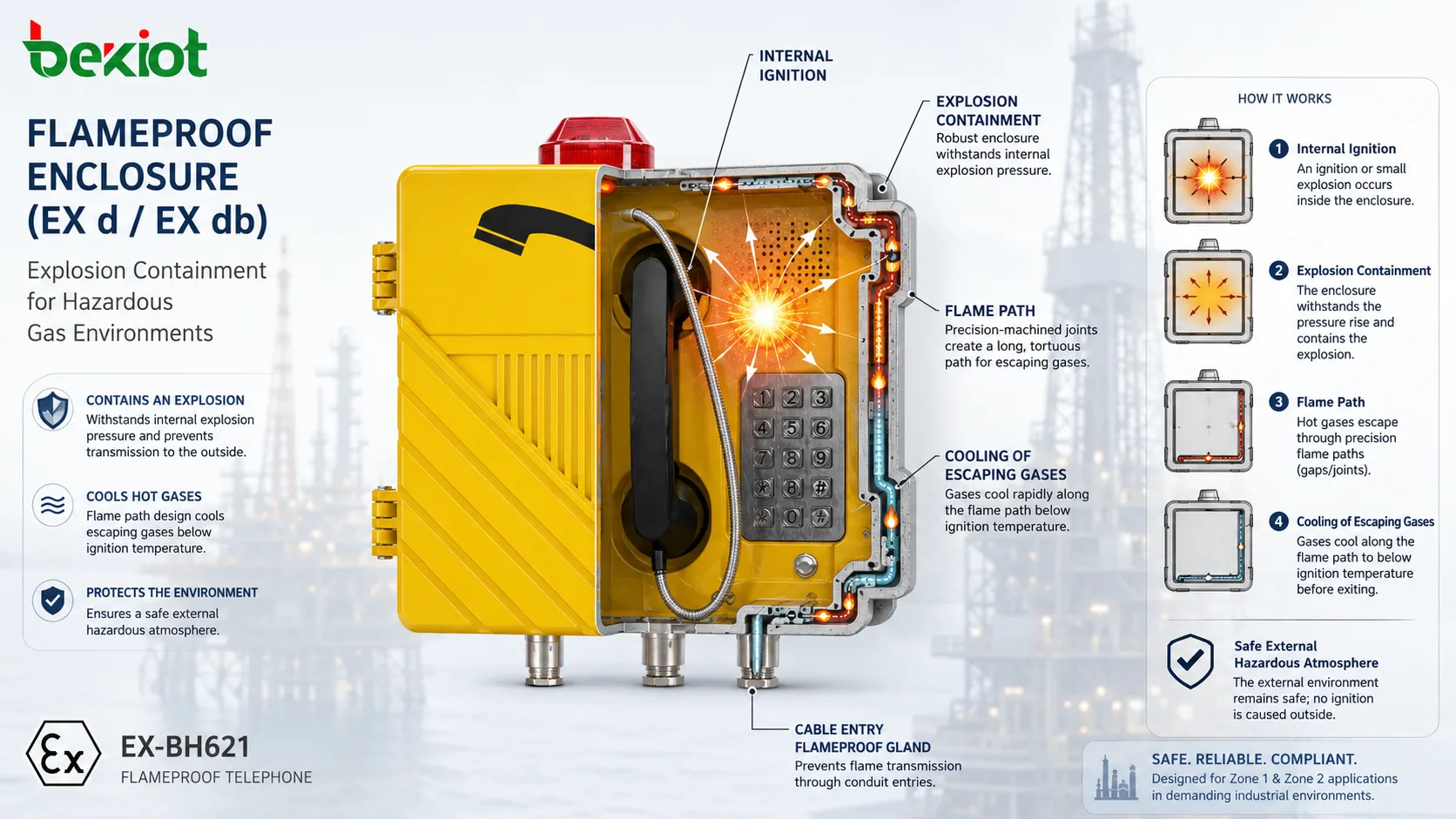

Ex D 外殼如何工作
容納內部壓力
當可燃氣體混合物進入外殼並在內部點燃時，外殼必須承受產生的壓力，不能破裂，不能產生影響安全的永久變形，也不能讓火焰從薄弱點洩漏。設計通常採用堅固的金屬結構、認證蓋板接合面、螺紋入口、嚴格的機械公差，以及能在測試條件下保持外殼完整性的緊固件。
這也是隔爆外殼通常比普通工業外殼更重的原因。重量並不只是為了抗衝擊，它也是壓力容納和火焰通道設計的一部分。拆除螺栓、更換蓋板、更換電纜接頭或私自加工孔位，都可能破壞已經認證的保護概念。
火焰通道冷卻與受控排氣
Ex d 設備並不總是完全密封。它使用火焰通道，也就是位於螺紋接合、法蘭接合、止口接合、軸孔或蓋板介面處的狭窄受控間隙。如果內部發生爆炸，高溫氣體可能穿過這些通道，但通道長度和間隙尺寸經過設計，可将氣體冷卻到不足以點燃周圍環境的程度。
因此，在安裝和維護過程中，火焰通道的狀態非常關鍵。刮傷、腐蝕、油漆堆積、缺少潤滑脂、錯誤緊固件、機械撞擊或未經授權的加工，都會降低冷卻效果並影響安全。即使外殼看起來很堅固，只要認證火焰通道受損，它也可能不再安全。
標準與認證框架
IEC 60079 系列與 IEC 60079-1 的作用
IEC 60079 系列是爆炸性環境中電氣設備的核心國際框架。IEC 60079-0 規定通用要求，而 IEC 60079-1 涵蓋採用隔爆外殼“d”保護的設備。實際應用中，IEC 60079-1 定義了 Ex d 設備的結構、火焰通道、壓力試驗、溫度、入口和驗證原則。
現代設備標識可能顯示 Ex db，而不僅是 Ex d。附加字母與設備保護級別相關。Ex db 通常對應氣體環境中的高保護級別，常用於 Zone 1 和 Zone 2 應用，但前提是完整標識、證書、氣體組別、溫度組別和安裝條件都適合現場要求。
全球專案中的 ATEX 與 IECEx 標識
ATEX 用於投放歐盟市場的設備，而 IECEx 是基於 IEC 標準的國際認證體系。許多全球工業專案會要求供應商提供 ATEX、IECEx 或兩者，特別是在石化、能源、海事、礦業或流程工業環境中使用的設備。

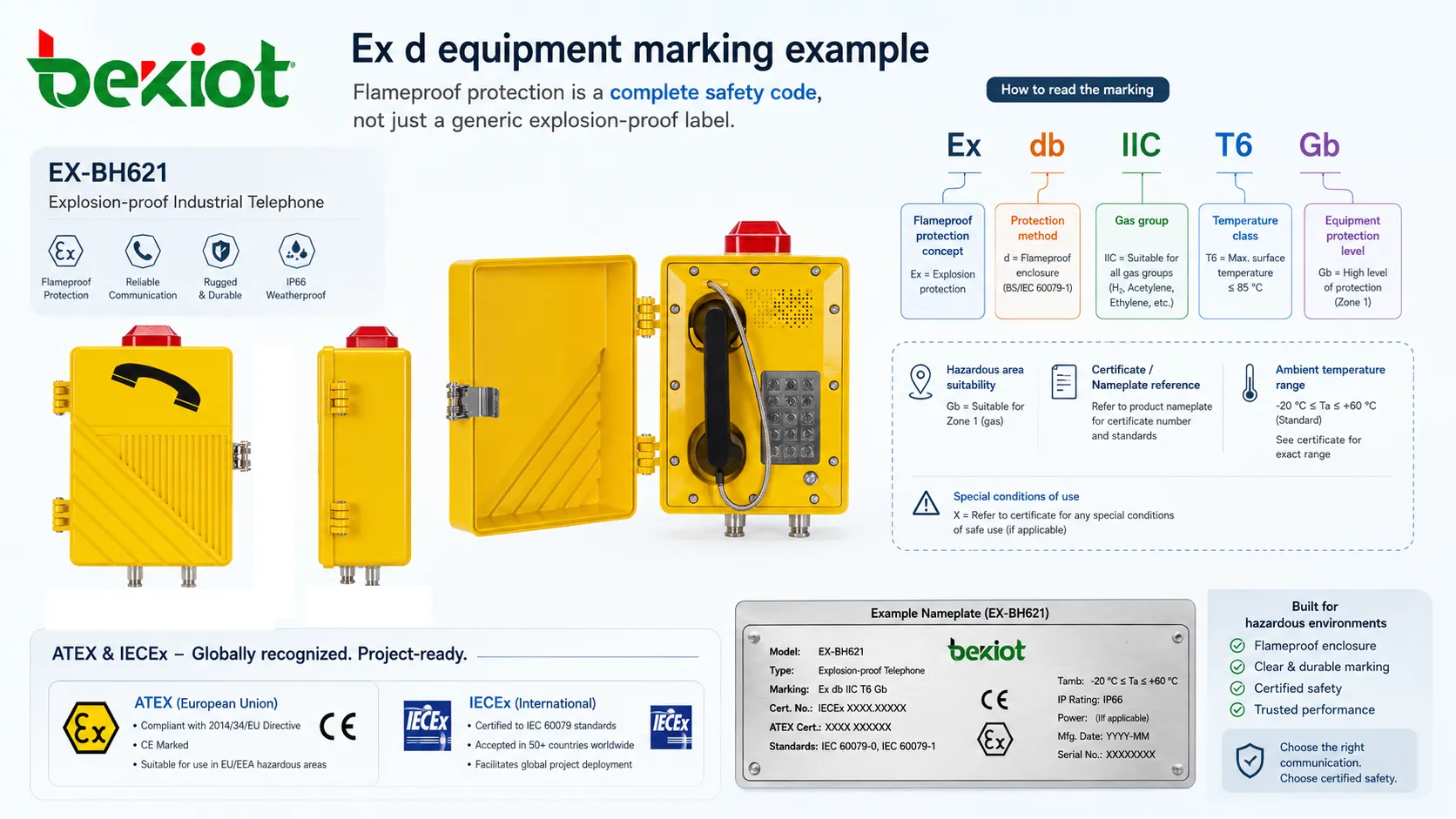

典型標識可能包括保護方式、氣體組別、溫度組別、設備保護級別、設備類別、證書編號、環境溫度范圍和特殊使用條件。採購人員不應僅憑宣傳資料中的“防爆”字樣判斷合規性。證書和銘牌標識必須與區域劃分和安裝設計相匹配。
選型時需要關注的保護等級
氣體組別與點燃風險
氣體組別表示設備適用於哪類爆炸性氣體環境。在地面工業中，IIA、IIB 和 IIC 是常見氣體組別。IIC 通常被認為要求最高，包括氫氣和乙炔等氣體。IIB 包括乙烯等氣體，IIA 則包括丙烷等較不易點燃的氣體。
氣體組別必須根據危險區域劃分報告選擇。在 IIC 環境中安裝 IIB 設備是不可接受的，除非證書明確覆蓋所需組別。相反，如果實際區域只需要 IIA 或 IIB，卻全部指定 IIC，可能會增加成本、重量和交付週期。
溫度組別與表面溫度控制
溫度組別定義設備在規定條件下允許達到的最高表面溫度。常見氣體溫度組別包括 T1、T2、T3、T4、T5 和 T6。最高表面溫度越低，等級越嚴格。例如，T6 比 T4 更嚴格。
這一等級很重要，因為即使沒有火焰從內部逸出，過熱的外殼表面也可能點燃周圍氣體混合物。環境溫度、散熱、太陽輻射、內部電子元件、功率負載和安裝位置都會影響溫度表現。應檢查證書中核準的環境溫度范圍和任何安裝限制。
IP 和機械等級作為配套要求
雖然 IP 等級並不等同於防爆保護，但對於戶外和嚴苛工業應用仍然重要。設備面對雨水、沖洗、粉塵、鹽霧或重工業污染時，可能需要 IP66、IP67 或類似等級。IK 抗衝擊等級、防腐蝕能力、不鏽鋼五金件和表面塗層也會影響長期可靠性。
對於現場電話、應急呼叫箱和控制站等通信設備，環境適應性對可用性的影響不亞於安全性。已經認證的設備如果出現進水、鍵盤接點腐蝕、手柄線損壞、揚聲孔堵塞或標籤無法識別，仍可能無法完成專案的運行目的。
| 等級或標識專案 | 含義 | 重要性 |
|---|---|---|
| Ex d / Ex db | 隔爆外殼保護概念 | 表示內部點燃被容納，火焰傳播通過認證結構被阻止 |
| IIA / IIB / IIC | 氣體組別適用性 | 将設備與分類區域中的可燃氣體或蒸氣風險相匹配 |
| T1–T6 | 最高表面溫度等級 | 防止高溫表面成為點火源 |
| Gb / Gc | 氣體環境設備保護級別 | 幫助判斷是否適用於 Zone 1 或 Zone 2 |
| IP 等級 | 防塵和防水進入保護 | 支援戶外、沖洗、粉塵或腐蝕性應用 |
| 環境溫度范圍 | 核準的工作溫度限制 | 確保認證在高溫、低溫或戶外環境中仍然有效 |
隔爆設備的常見使用場景
流程工業與能源場站
Ex d 設備常安裝在煉油廠、燃氣壓縮站、LNG 設施、化工廠、塗料生產區、燃料碼頭、溶劑儲存區、氫能系統、海上平台、鑽井現場和危險公用工程區域。這些環境可能在正常運行、異常洩漏、維護、取樣、裝卸或應急釋放期間存在可燃氣體。
典型設備包括接線盒、本地控制站、急停按鈕、照明燈具、電機、壓力變送器、分析儀、電話機、聲光警報器、揚聲器、CCTV 外殼和報警介面。在許多系統中，Ex d 設備會與 Ex e、Ex i、Ex t 或正壓保護等其他保護概念組合使用，具體取決於迴路類型和區域劃分。

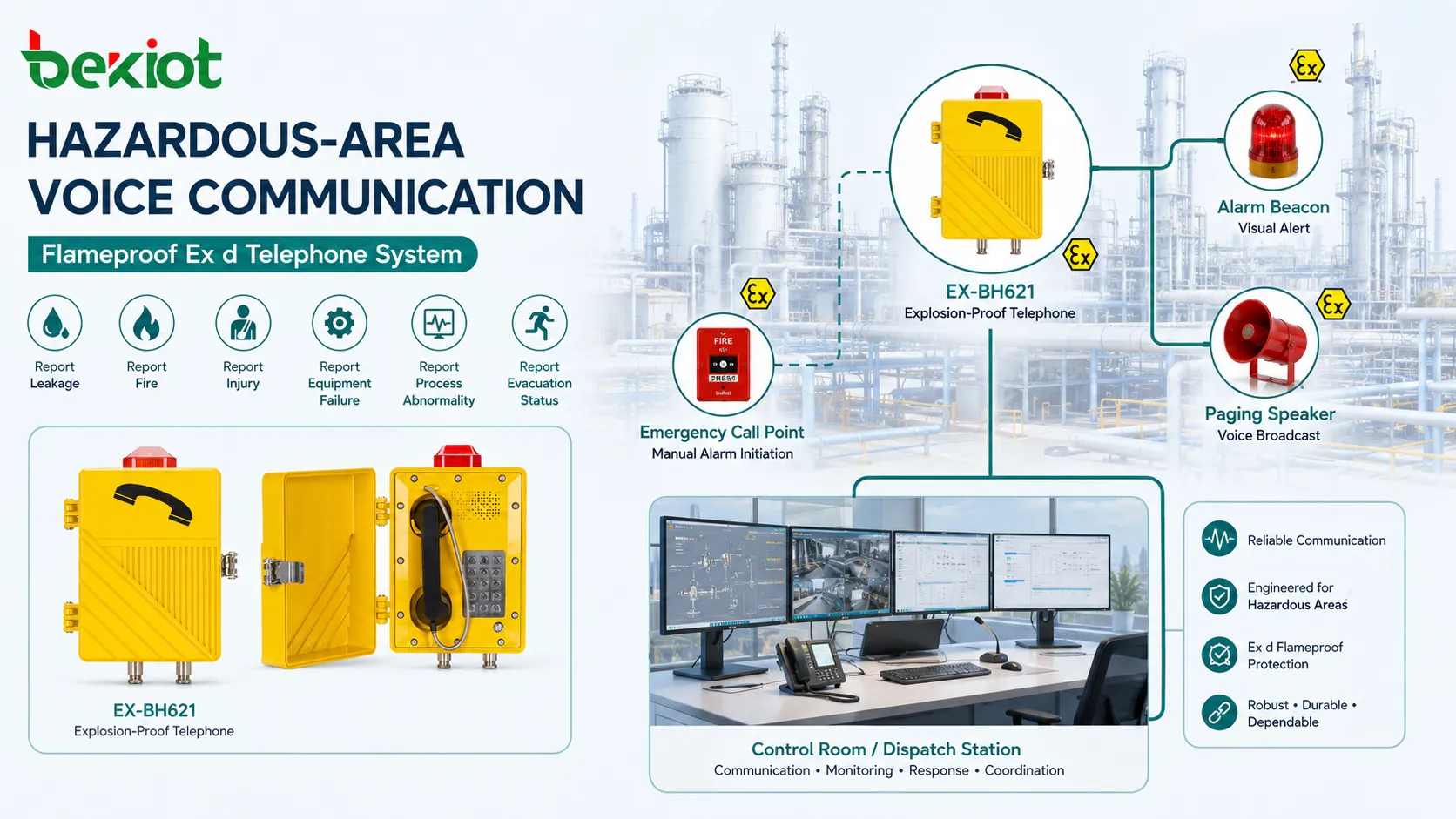

危險場所通信與應急響應
在危險區域，可靠語音通信尤其重要，因為工作人員可能需要立即報告洩漏、火災、受傷、設備故障、製程異常或疏散狀態。手機可能受限，無線電可能存在覆蓋盲區，普通對講設備也可能沒有分類區域認證。
對於危險場所語音通信專案，當需要經過認證的固定呼叫點用於應急呼叫、調度連接或工業現場與控制室之間通信時，可考慮貝克通信 EX-BH621 防爆電話機。
設計與安裝注意事項
區域劃分先於產品選型
正確的起點不是產品目錄，而是危險區域劃分圖和風險評估。工程人員需要明確該位置屬於氣體 Zone 0、Zone 1 還是 Zone 2，或粉塵 Zone 20、Zone 21 還是 Zone 22。還需要識別氣體組別、溫度組別、環境條件、安裝位置、電纜路徑、維護空間和運行要求。
一旦區域劃分清楚，就可以将設備標識與現場匹配。所選產品必須滿足或超過所需保護級別、氣體組別、溫度組別、環境溫度范圍、防護等級和安裝方式。如果同一設備将安裝在不同現場區域，每個位置都應分別核對。
電纜接頭、入口和附件都是安全系統的一部分
如果安裝了錯誤的電纜接頭、堵頭、變徑接頭、呼吸閥、適配器、導管密封件或天線介面，即使是經過認證的 Ex d 外殼也可能變得不安全。電纜入口必須針對相同保護概念進行認證，並適合電纜類型、氣體組別、外殼容積和安裝規則。未使用的入口必須用認證堵頭封閉。
專案故障經常出現在介面處，而不是主設備內部。例如，一台正確的隔爆電話機可能被安裝了非認證電纜接頭、損壞的密封圈、錯誤的螺紋適配器，或與接頭設計不匹配的電纜。安裝質量必須被視為合規的一部分，而不是次要現場細节。
維護、檢查與生命週期控制
必須長期保持認證狀態
Ex d 設備應定期檢查，以確認外殼、蓋板、緊固件、電纜入口、密封件、火焰通道、標籤、接地和附件仍處於安全狀態。腐蝕、缺失螺栓、油漆覆蓋火焰通道、觀察窗裂開、接頭鬆動、未經授權開孔和機械損傷都應認真處理。
維護團隊應遵循製造商說明和相關危險區域檢查標準。普通維修方法可能並不適用。用外觀相似的零件替換螺栓、重新噴塗接合面、不當拋光火焰通道，或為了方便額外鑽孔，都可能使認證失效並增加點燃風險。
文件也是合規的一部分
完整專案文件應包括證書、資料表、銘牌照片、安裝圖紙、電纜接頭記錄、檢查報告、維護日誌、維修歷史和任何特殊使用條件。對於服務壽命長、承包商眾多、分階段增加設備的工廠，這一點尤其重要。
良好的文件也有助於後續升級。當工廠擴建、變更製程化學品、增加網路化通信，或将模擬設備替換為基於 IP 的系統時，工程人員可以審核現有 Ex d 設備是否仍適合更新後的危險區域和運行要求。
常見選型錯誤
認為所有防爆設備都一樣
“防爆”一詞經常在行銷中被寬泛使用，但認證 Ex 設備必須根據標識細节選擇。適用於 Zone 2 的設備不一定可用於 Zone 1。通過 IIB 氣體認證的產品不一定適用於 IIC 環境。T4 等級設備在需要 T5 或 T6 的低點燃溫度場景中可能不合格。
另一個錯誤是假設氣體認證設備自動覆蓋可燃粉塵。粉塵危險區域需要自己的分類和保護方式，例如採用外殼保護的 Ex t。若同時存在氣體和粉塵風險，完整標識必須覆蓋實際現場要求。
忽視認證之後的可用性
認證確認了安全概念，但設備仍需在真實條件下便於人員使用。對於現場通信產品，手柄應方便戴手套操作，呼叫按鈕應清晰可見，鈴聲應足夠響亮，線纜應能承受移動，外殼應能抵抗天氣、化學品、振動和沖擊。
在應急系統中，可用性與技術合規同樣重要。設備即使安全，如果難以發現、聽見、操作或維護，也可能無法支援預期回應流程。優秀專案會把認證硬件與清晰標識、合理佈點、控制室流程、冗餘規劃和定期測試結合起來。
跨產業實際應用
油氣、化工與石化現場
在煉油廠、罐區、裝車棧台、調合裝置和化工生產區，Ex d 外殼保護必須在危險工艺附近保持可用的現場設備。通信點、控制開關、報警按鈕和本地指示器可配置在關鍵位置，使操作人員無需離開作業區域即可報告事件。
這些系統通常連接控制室、分散式控制系統、公共廣播網路、CCTV 平台和緊急停車程序。目標不只是保護單個設備，還要支援從現場發現到指揮決策的可追溯事件回應鏈。
交通、公用事業與基礎設施
燃料庫、隧道泵房、發電站、污水處理廠、海事碼頭、電池儲能設施和公用管廊可能包含分類區域或局部危險區域。當固定電氣或通信設備必須靠近可燃氣體來源運行時，可能會使用 Ex d 設備。
在這些環境中，堅固設計、穩定網路整合、清晰應急流程和較長維護間隔往往具有決定性。評估設備時不僅要看認證等級，還要看它與現場通信架構和服務模式的匹配程度。
結論
隔爆外殼 Ex d 是危險氣體環境中成熟的防爆保護概念。它的目的在於容納內部點燃、控制火焰傳播，並防止周圍爆炸性環境被點燃。然而，其安全性不只依賴堅固外殼。標準合規、正確標識、氣體組別、溫度組別、EPL、電纜入口、安裝質量、檢查和生命週期文件都很重要。
對於工業專案，Ex d 選型始終應基於現場區域劃分和系統要求。正確使用時，隔爆設備能够在危險區域支援更安全的運行，同時實現控制、監測、應急呼叫、警報通知和現場通信等關鍵功能。
常見問題
如果需要額外電纜入口，Ex d 外殼可以在現場鑽孔嗎？
通常不可以。增加孔位或修改認證隔爆部件可能使認證失效，因為外殼強度、火焰通道和入口配置都是按既定設計測試的。任何修改都應通過製造商或授權認證路徑處理。
不鏽鋼一定比鋁製隔爆設備更好嗎？
不一定。海事、化工或沖洗區域可能更偏好不鏽鋼的耐腐蝕性，而鋁可以降低重量和成本。正確選擇取決於認證、氣體組別、環境、機械暴露、塗層體系和維護預期。
Ex d 設備可以連接普通網路交換器嗎？
網絡架構必須根據區域位置評估。如果交換器位於危險區域之外，認證現場設備通常可以通過核準的電纜和入口連接。如果有源網絡設備位於分類區域內，則該設備及其外殼必須適合對應區域和保護概念。
隔爆設備應多久檢查一次？
檢查間隔取決於現場風險、環境、法規、設備類型和維護歷史。嚴苛戶外工廠、腐蝕性環境、振動區域和頻繁使用設備通常需要比清潔室內區域更多關注。檢查計畫應遵循當地規則和危險區域維護標準。
Ex d 保護是否意味着設備可以帶電開蓋？
不能。除非證書和操作程序明確允許，否則隔爆設備不應在危險氣體環境中帶電打開。許多外殼都帶有警告，要求斷電並等待規定時間後才能打開。
可以給隔爆設備加裝無線天線嗎？
只有當天線配置、饋通件、電纜接頭或無線模組被認證和安裝說明覆蓋時才可以。增加非認證天線或鑽孔安裝天線介面可能破壞保護概念，應避免這樣做。
