Ex ib 是用於危險區域電氣設備和電路的一種本質安全保護等級，適用於正常運行期間可能出現爆炸性氣體環境的場所。該保護方式的目的，是把電能和熱能限制在安全範圍內，使火花、電弧或高溫表面在規定條件下不能點燃周圍氣體。
與通過外殼承受內部爆炸的隔爆保護不同，本質安全從源頭上限制可用點燃能量。因此，它特別適合儀表、傳感器、變送器、便攜設備、控制迴路、低功率通訊介面、測量迴路以及安裝在工藝裝置、化工區域、煉油廠、儲罐區、公用工程和工業自動化系統中的現場設備。
品質首先來自防止點燃
Ex ib 設計的品質目標並不只是設備能夠正常通電工作。它還必須在正常運行以及該保護等級要求的故障條件下保持不點燃。這意味著每個電路、元件、導體、外殼介面、端子、電池、連接器和關聯設備，都要作為點燃風險控制系統的一部分來評估。
因此，品質標準不會只看普通產品性能，而是要檢查設備能否在危險值形成之前限制電壓、電流、功率、儲能、表面溫度和故障能量。
這也是 Ex ib 產品必須經過認證設計、受控制造、文件化評估、正確標誌和安裝驗證的原因。不能僅僅因為一個設備電壓低或功率小，就把它視為本質安全設備。
合規背後的標準框架
通用設備要求
通用防爆要求規定 Ex 設備應如何設計、試驗、標誌和文件化。這些要求涉及設備分組、溫度組別、標誌格式、機械結構、環境適用性、使用說明以及證書條件等內容。
對製造商和採購方來說，品質必須能從產品身份中看出來。標誌應顯示保護型式、氣體組別、溫度組別、設備保護級別、證書編號以及適用時的特殊使用條件。
本質安全要求
本質安全標準關注如何讓電路保持不點燃。它覆蓋電氣參數、火花點燃風險、熱表面點燃風險、隔離距離、保護元件、儲能、電池、變壓器、光耦、半導體、連接器和關聯設備等內容。
對於 Ex ib，電路必須在規定故障條件下達到所需保護等級。設計不能依賴假設或用戶行為，而必須通過計算、評估、元件選擇、結構規則和試驗證明。
安裝和系統標準
本質安全往往是系統級概念。現場設備、電纜、安全柵或隔離器、接地方式、端子排和控制室介面必須相互兼容。安裝標準指導本安迴路如何敷設、隔離、識別、接地和維護。
即使現場設備已經認證，如果關聯設備不匹配、電纜參數超過允許值，或本安線路與非本安線路混在一起，也可能安裝錯誤。
區域認證體系
項目可能需要 IECEx、ATEX、UKCA、北美危險場所認證或其他本地認證體系。同一技術概念在不同地區可能有不同的證書格式、標誌規則、檢查要求和法律義務。
因此，品質審查既要看技術標準，也要看目標市場。適用於某個認證體系的產品，在另一個地區仍可能需要補充文件或額外批准。
保護等級和區域適用性
Ex ib 通常用於需要較高保護水平的場合，常見於 Zone 1 氣體環境以及 EPL Gb 設備。實際含義是環境並非持續爆炸性，但在正常運行期間可能出現爆炸性氣體。
需要注意不要把 Ex ib 與 Ex ia 或 Ex ic 混淆。Ex ia 提供更高的本質安全等級，正確認證後可用於更嚴苛區域；Ex ic 保護級別較低，通常對應危險程度較低的場所。正確等級必須與區域劃分相匹配。
區域適用性應由危險區域劃分、氣體組別、溫度組別、設備保護級別、安裝方式和完整迴路評估共同決定。產品標誌只是判斷依據之一。
| 保護等級 | 典型氣體區域適用性 | 故障預期 | 主要品質關注點 |
|---|---|---|---|
| Ex ia | 在相應認證條件下，常用於 Zone 0、Zone 1 和 Zone 2。 | 按更高故障容錯能力設計。 | 面向最嚴苛暴露條件的最高點燃預防能力。 |
| Ex ib | 通常與 Zone 1 和 Zone 2 應用相關。 | 設計上要求在規定單一故障條件下仍保持安全。 | 正確的能量限制、認證參數和安裝兼容性。 |
| Ex ic | 通常與 Zone 2 應用相關。 | 主要關注正常運行保護。 | 只能在危險區域劃分允許的場所使用。 |

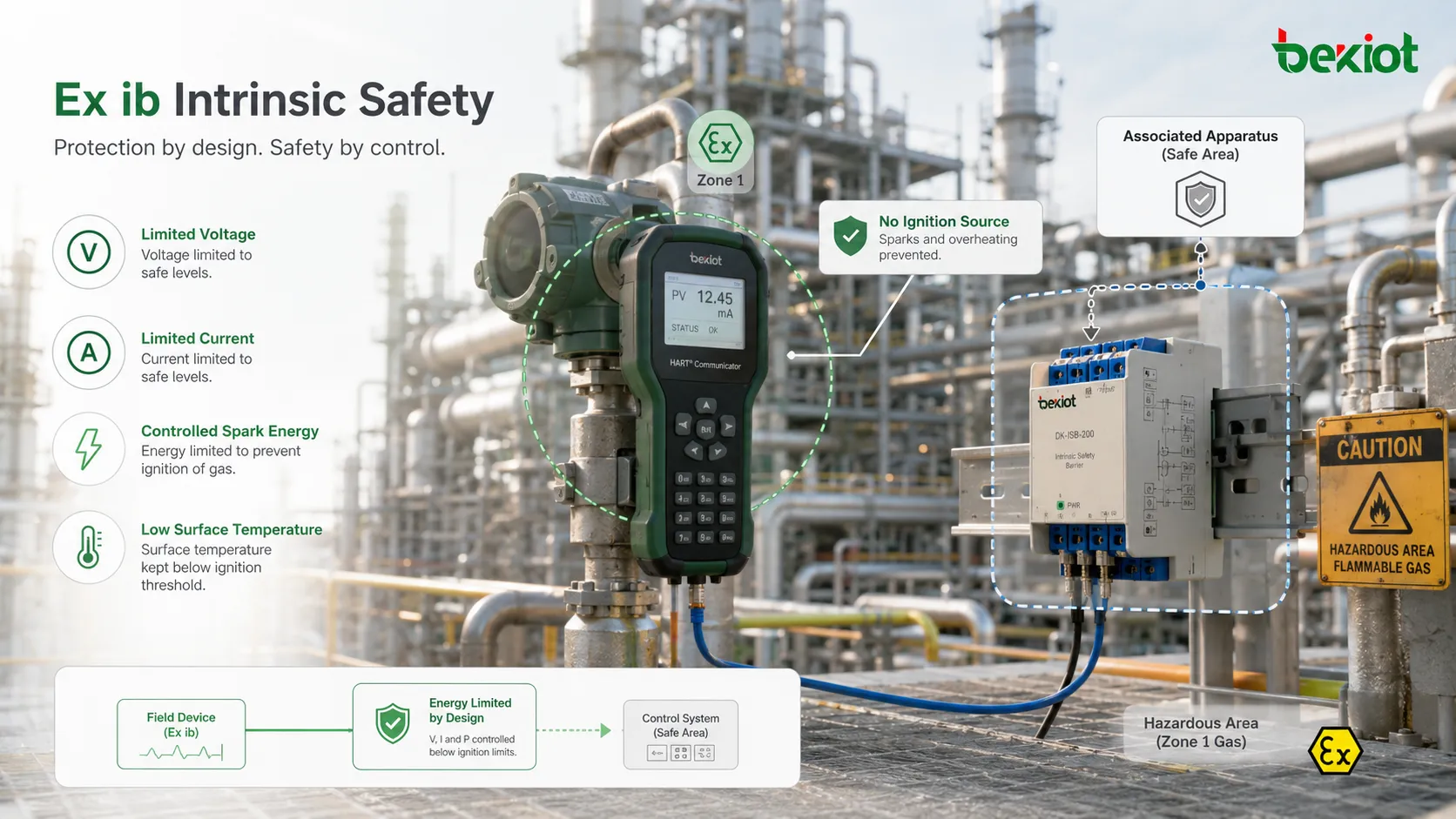

能量限制設計要求
電壓和電流控制
本質安全的核心是在危險區域迴路中限制電壓和電流。這可以通過電阻、熔斷器、齊納二極管、電氣隔離、限流電路、受控電源或認證關聯設備來實現。
品質取決於故障條件下行為是否可預測。用於保護的元件必須具備合適的額定值、可靠性、間距和故障假設。以點燃預防為目的時，普通電路設計裕量並不足夠。
儲能限制
電容和電感可以儲存能量。即使供電電壓較低，在某些條件下儲能也可能以火花形式釋放。因此，必須認真評估電容和電感。
評估範圍包括內部元件數值和外部電纜參數。長電纜會增加電容和電感，所以安裝時不得超過認證迴路參數。
功耗控制
電功率會產生熱量。熱量可能出現在電阻、半導體、電池、線圈、端子或故障元件中。設計必須確保表面溫度在要求條件下低於允許溫度組別。
因此，熱評估是品質控制的一部分。一個不會產生點火火花的電路，如果形成可點燃氣體的高溫表面，仍然是不安全的。
保護元件可靠性
保護元件必須謹慎選擇和應用。保護電阻、熔斷器、二極管、光耦、變壓器或隔離器不能被當作普通通用件，而要考慮其安全作用。
品質審查應檢查元件降額、失效模式、認證適用性、爬電距離和電氣間隙、溫升，以及該元件是否允許按適用規則作為不可失效或安全相關部件計入。

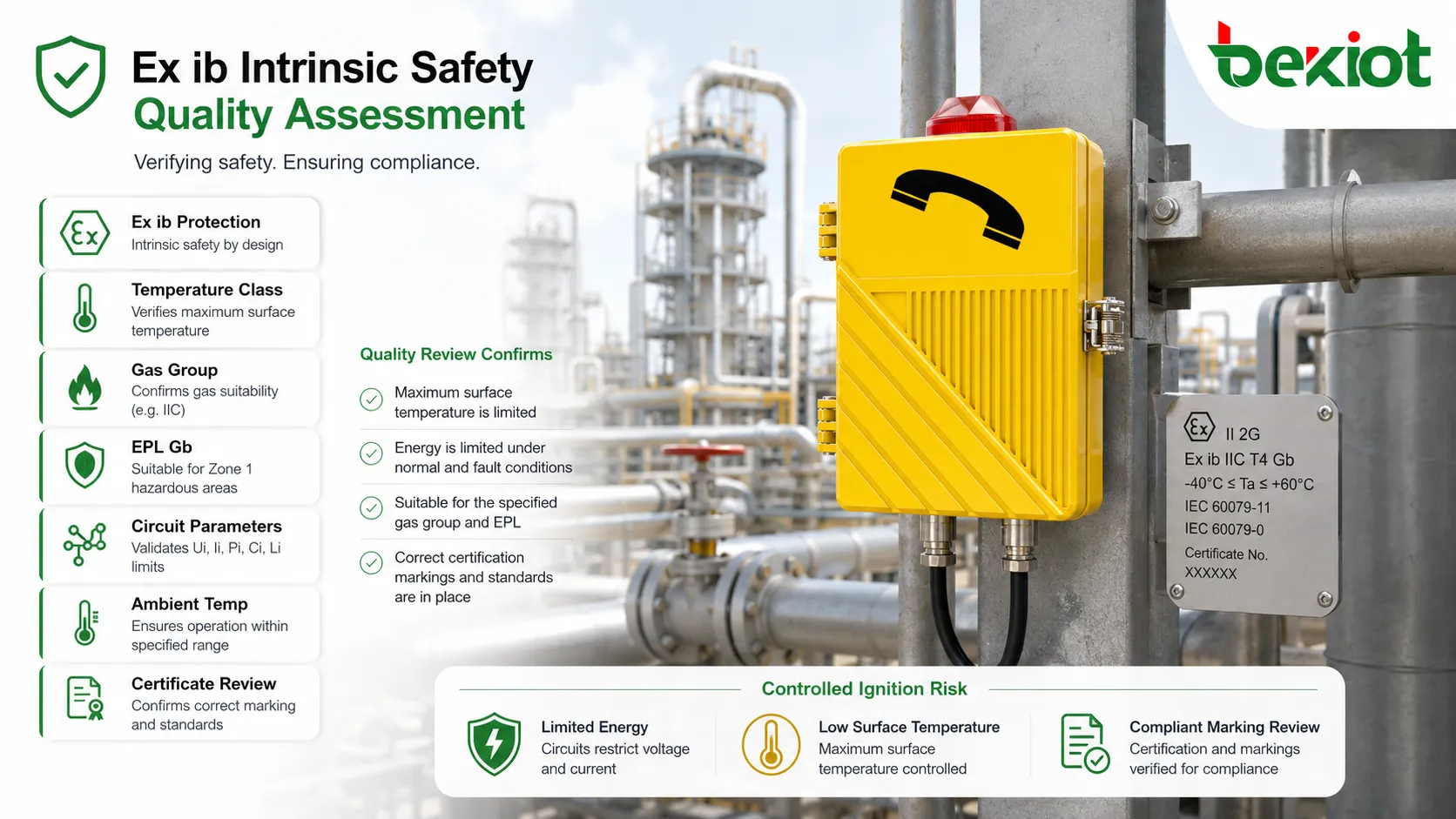

溫度組別與表面安全
溫度組別是 Ex 設備最重要的標誌之一。它表示規定條件下的最高表面溫度限制。所選設備的溫度組別必須適合現場氣體或蒸氣的點燃溫度。
對於 Ex ib 設備，正常運行和規定故障條件下都必須評估熱安全。即使故障導致電路某一局部功耗升高，元件也不應超過允許溫度。
環境溫度範圍同樣重要。除非證書和標誌允許，否則在某一環境範圍認證的設備，不一定適合更熱或更冷的地點。
氣體組別和點燃敏感性
氣體組別按照點燃特性對爆炸性環境分類。標誌適用於更嚴苛氣體組別的設備可能適用於較低要求組別，但必須通過標誌和證書確認。
對於本質安全，氣體組別會影響允許電能。越容易被點燃的氣體，需要越嚴格的能量限制。這就是同一電路可能適用於某一氣體組別，卻不適用於另一個組別的原因。
品質標準要求製造商和安裝方將產品標誌與現場實際危險介質相匹配。氣體組別選擇錯誤，會使原本認證合格的產品不適合該應用。
現場迴路的認證參數
輸入和輸出數值
本安迴路通常會核查最大輸入電壓、最大輸入電流、最大輸入功率、最大內部電容、最大內部電感，以及關聯設備對應的輸出參數等數值。
這些數值用於判斷現場設備、電纜以及安全柵或隔離器能否安全連接。迴路必須作為完整系統評估，而不是把各個已認證部件孤立看待。
電纜電容和電感
電纜是安全計算的一部分。其電容和電感會隨長度和結構類型增加。如果忽略電纜參數，總儲能可能超過認證限值。
需要時，安裝文件應記錄電纜類型、長度、路徑以及計算或規定的參數。
關聯設備兼容性
安全柵和隔離器通常位於安全區域，但連接進入危險區域的迴路。它們必須與現場設備和迴路參數兼容。
安全柵並不會自動讓任何電路變成本質安全。完整組合必須滿足允許值和安裝規則。
製造和品質控制
受控生產過程
認證設備必須穩定一致地製造。生產過程應確保安全相關部件、PCB 佈局、隔離距離、元件額定值、灌封、連接器、標籤和外殼材料與認證設計一致。
未經評估替換元件可能破壞安全假設。即使很小的元件變更，也可能影響故障行為、溫升或儲能。
例行檢查
例行檢查可包括外觀檢查、標籤核對、元件核對、PCB 檢查、外殼完整性、端子檢查、絕緣檢查、固件版本控制和功能測試。
這些檢查有助於確保每臺量產設備都符合認證設計，而不只是認證試驗中的樣機符合要求。
可追溯性
可追溯性將每件產品與生產記錄、證書、元件批次、測試結果、固件和品質檢驗數據關聯起來。當現場問題、召回、設計更新或證書變更發生時，這一點很重要。
如果缺少可追溯性，就很難判斷哪些設備可能受到生產或元件問題影響。
變更控制
任何涉及安全相關元件、PCB 佈局、外殼材料、電池類型、連接器、電纜入口、固件行為或標誌的變更，都應經過正式審查。如果變更影響認證設計，可能需要更新證書或重新評估。
變更控制是關鍵品質標準，因為 Ex 安全依賴於已經評估過的精確結構。

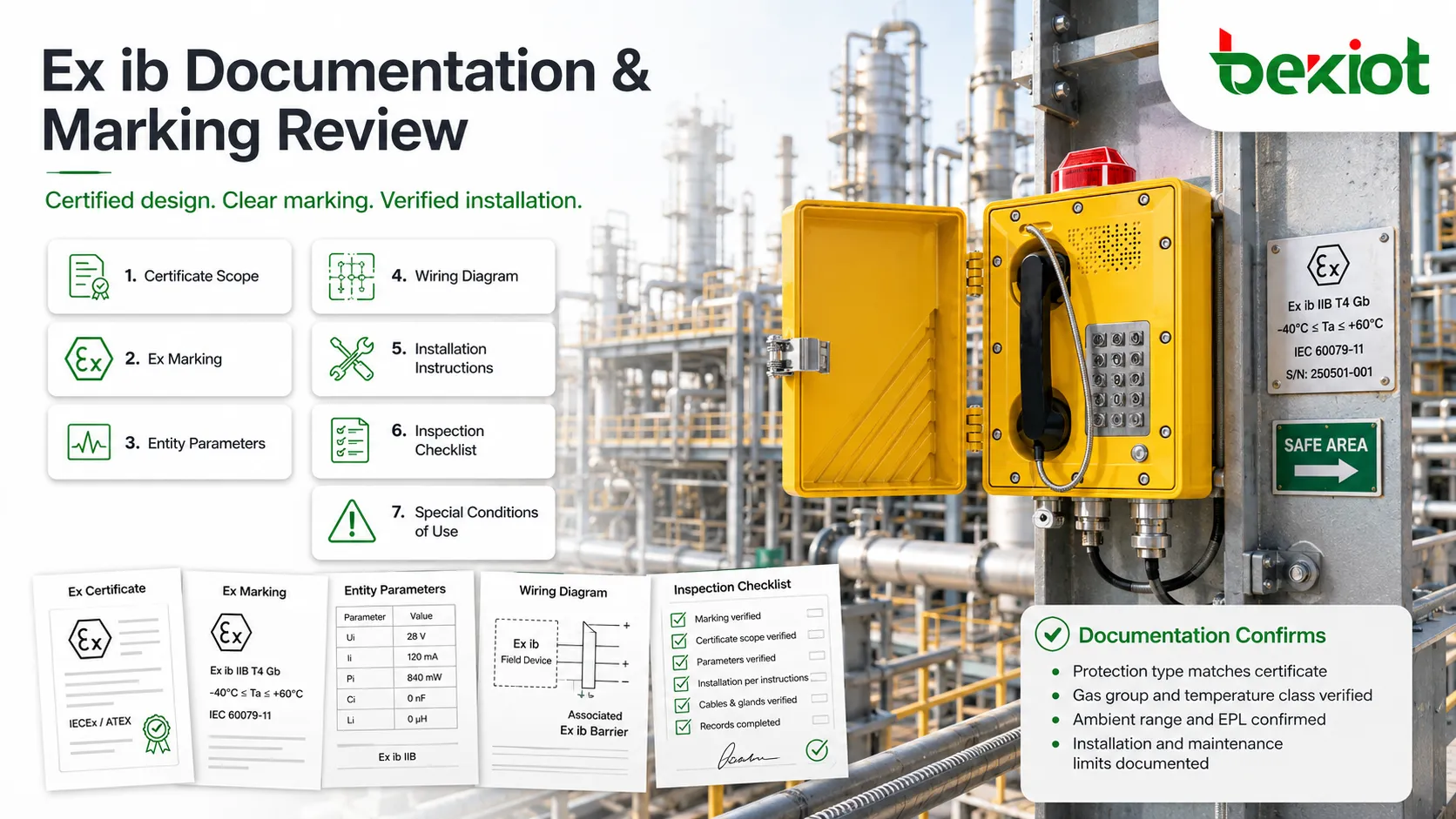

標誌和文件審查
Ex 標誌應清晰、耐久，並與證書一致。它應傳達保護型式、設備組別、氣體組別、溫度組別、EPL、證書編號、適用時的環境範圍以及要求的特殊條件。
文件應包括安裝說明、安全參數、實體參數、接線圖、維護限制、特殊使用條件、環境限制和維修限制。
對最終用戶來說，文件不是可有可無的紙面資料，而是安全系統的一部分。安裝人員用它判斷設備可以在哪裡、如何使用，檢查人員用它驗證合規性。
安裝品質要求
與非本安迴路隔離
本質安全迴路必須按照安裝規則與非本質安全迴路隔離。隔離不良可能讓危險能量進入受保護迴路。
隔離可能包括物理距離、隔板、專用電纜橋架、標識端子、藍色佈線做法、認證安全柵或經批准的安裝方法。
接地和等電位連接
某些齊納安全柵系統需要可靠接地才能正確工作。電氣隔離器可以降低對接地的依賴，但完整系統仍需審查接地和等電位連接。
接地不當會削弱保護、產生噪聲問題，或在迴路之間形成不安全電位差。
正確的電纜入口和端子
電纜密封套、端子排、連接器和外殼入口應與認證和安裝環境相匹配。如果使用不合適的電纜入口，認證設備也可能變得不合規。
安裝人員應遵循證書條件、環境防護等級、機械防護要求和危險區域佈線規則。
通電前檢查
通電前，應檢查設備標誌是否正確、區域適用性、電纜敷設、安全柵兼容性、迴路參數、接地、隔離、端子緊固和文件可用性。
這一檢查有助於在系統進入危險區域運行前發現錯誤。
該保護等級的應用場景
過程儀表
壓力變送器、溫度傳感器、流量計、液位儀表、氣體探測器和測量迴路經常採用本質安全，因為它們通常需要在危險區域傳輸低功率信號。
當區域劃分和保護等級允許時，可以選擇 Ex ib，特別是在需要堅固而實用現場布線的 Zone 1 應用中。
工業自動化介面
PLC 輸入/輸出模塊、信號隔離器、通訊轉換器、操作指示器和低功率控制介面，可以通過本安迴路連接危險區域內的現場設備。
系統必須從控制櫃到現場設備整體評估，並包括電纜和關聯設備。
便攜和手持設備
手持測試儀、便攜通訊設備、巡檢工具、校準儀器和維護設備在危險區域使用時可能需要 Ex 認證。
對便攜設備來說，電池安全、外殼耐久性、充電限制和用戶說明尤其重要。
遠程監測和遙測
儲罐區、管線、化學品儲存區、污水處理設施和能源站點可能在危險位置使用低功率遙測設備。本質安全可以在限制點燃風險的同時支持傳感器通訊。
無線設備仍需認真評估電池、天線、射頻功率、外殼和溫度。
常見不符合項
使用錯誤的保護等級
把僅適用於較低危險程度區域的認證設備用於更危險區域，是嚴重錯誤。保護等級必須與劃分區域和危險介質相匹配。
混用認證和非認證部件
用普通部件替換認證安全柵、連接器、電池或電纜組件，可能使本質安全評估失效。
忽略電纜參數
長現場電纜會增加電容和電感。如果這些數值超過允許參數，迴路可能不再滿足安全要求。
缺少特殊使用條件
證書可能包含特殊條件。這些條件可能與安裝方向、靜電風險、衝擊防護、環境溫度、電纜入口或維護限制有關。
標籤耐久性不足
如果標誌變得不可讀，檢查人員和維護人員可能無法確認設備適用性。耐久標誌是品質合規的一部分。
Ex ib 品質由完整鏈條證明：認證設計、受控制造、正確標誌、兼容迴路參數、規範安裝和文件化檢查。
維護和定期驗證
維護應保持認證安全狀態。除非證書和製造商說明允許，技術人員不應修改電路、替換元件、更換電池、改變電纜入口或維修電路板。
定期檢查應確認標籤仍清晰可讀、外殼狀態可接受、電纜密封套完好、端子牢固、安全柵正確、線路隔離仍然有效，並且沒有發生環境損傷。
當設備被遷移、重複使用或連接到不同系統時，應重新進行迴路評估。如果關聯設備或電纜參數發生變化，某設備在一個迴路中適用，並不代表在另一個迴路中也適用。
常見問題
Ex ib 設備可以用於 Zone 0 嗎？
通常不可以。採用本質安全時，Zone 0 通常需要 Ex ia 等更高保護等級。始終應核查證書、標誌和區域劃分。
低電壓是否自動意味著本質安全？
不是。本質安全取決於認證的能量限制、故障評估、溫度控制、結構規則和系統兼容性，而不僅僅是標稱電壓低。
損壞的本安設備還能繼續使用嗎？
不能。可見損壞、標誌不可讀、外殼開裂、端子鬆動或疑似內部故障，都應在設備恢復使用前進行檢查。
為什麼電纜參數要納入迴路計算？
電纜會增加電容和電感，並可能儲存能量。完整迴路必須在所選現場設備和關聯設備的認證限值內。
誰應驗證 Ex ib 安裝？
驗證應由熟悉危險區域劃分、本安迴路、適用標準、證書條件和本地安裝規則的合格人員進行。
