迴路電流是指設備、線路、傳感器或終端把電氣路徑閉合後，在閉合迴路中流動的電流。在通信和控制系統中，它常用於表示線路狀態、爲現場設備供電、傳輸模擬量、監督迴路，或確認某條電氣路徑處於有效連接狀態。
這個概念會出現在多個實際場景中。在模擬電話中，電話摘機後用戶線中會產生迴路電流，交換機、PBX或網關藉此判斷線路正在使用。在工業儀表中，4–20 mA這類電流環把傳感器的測量值傳送給控制器。在報警和安全系統中，迴路電流還可以幫助判斷迴路是正常、開路、短路還是已經觸發。

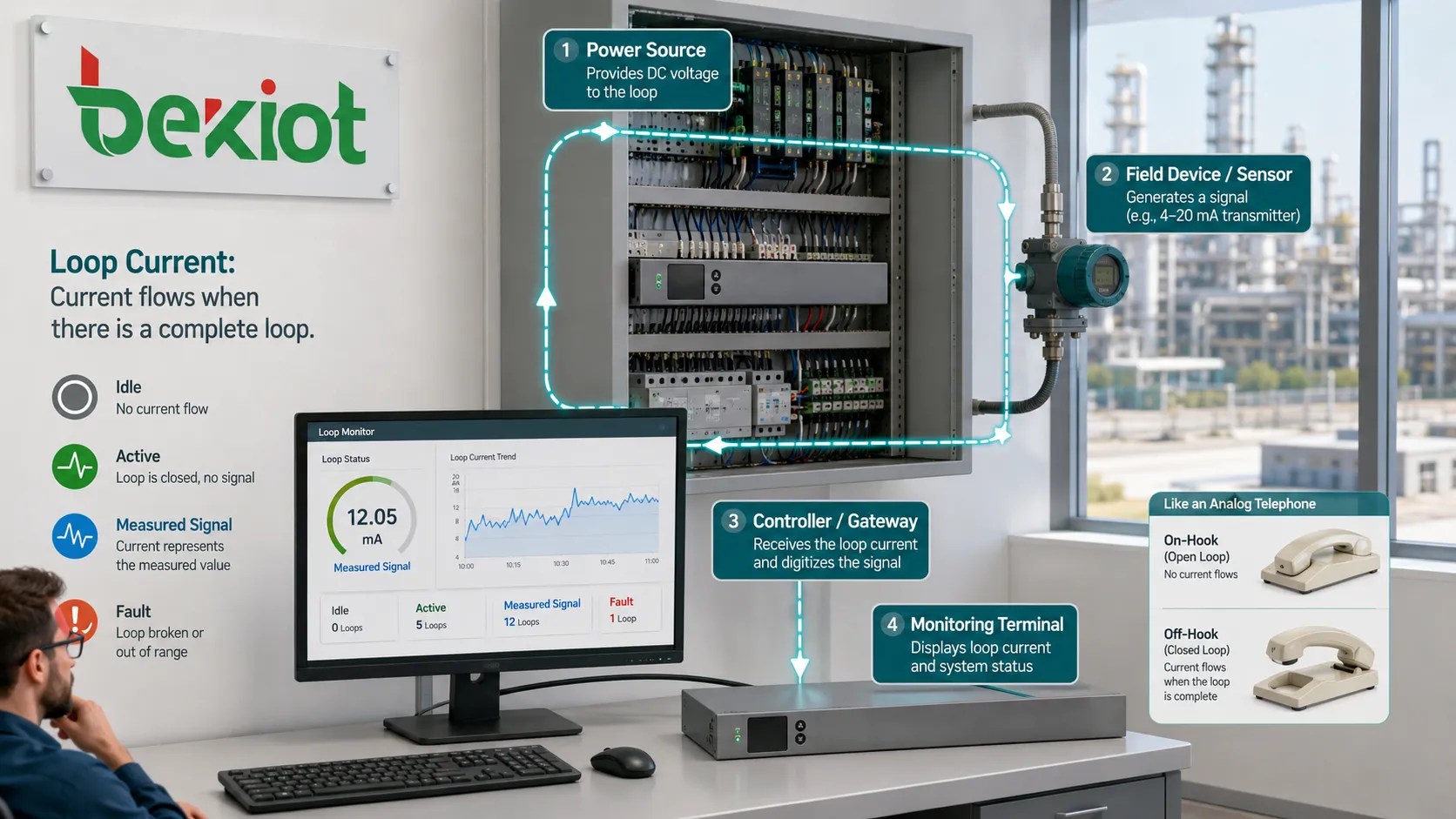

有意義的閉合通路
只有存在完整路徑時，電流纔會流動。這個簡單原理在實際系統中很有價值，因爲電流的有無或大小可以代表信息。設備通過觀察電流行爲，就能判斷線路是空閒、工作、故障，還是正在傳輸測量信號。
在模擬電話系統中，聽筒掛機時線路通常處於空閒狀態。用戶拿起聽筒後，迴路閉合併產生電流。這個變化會告訴局端、PBX或模擬網關用戶需要服務，系統隨後可以送出撥號音、接收號碼、路由呼叫並監督通話狀態。
在工業和樓宇系統中，同樣的基礎原理以不同方式使用。傳感器可以調節迴路電流來表示溫度、壓力、液位、流量、位置或氣體濃度。控制面板也可以監測迴路電流，確認現場佈線是否完整。電流既是電氣量，也是系統狀態信號。
電路如何進入工作狀態
電源來源
迴路需要電能來源。在電話系統中，電能可能來自局端線卡、PBX端口、模擬電話適配器或網關接口。在工業儀表中，電源可能來自迴路供電電源、控制器輸入卡、信號調理器或變送器電源。
可用電壓必須足夠高，才能推動所需電流通過完整迴路，包括電纜電阻、設備負載、保護元件和輸入電路。如果供電能力不足，迴路在長距離佈線下可能變得不穩定，甚至無法工作。
負載和現場設備
接入設備會控制或消耗迴路能量的一部分。電話機、模擬終端、傳感器變送器、繼電器輸入、報警觸點或測量設備都可能成爲迴路的一部分，其阻抗或內部電子電路會影響電流流動方式。
例如，模擬電話摘機時會改變線路狀態；4–20 mA變送器會根據被測過程變量改變電流值；報警迴路則會在觸點斷開或閉合時改變狀態。
返回路徑
返回路徑用於完成電路。如果導體斷裂、脫落、腐蝕或端接不當，電流就不能正常流動。表現可能是無撥號音、傳感器讀數失敗、開路報警，或現場設備離線。
由於迴路系統依賴連續性，佈線質量十分關鍵。端子鬆動、連接器氧化、絕緣損壞、進水和接線不良，都可能造成間歇性故障，並且排查難度較高。
監測輸入
接收端會檢測電流、電壓降或狀態變化。PBX通過電流判斷摘機狀態，PLC模擬量輸入把電流轉換成測量值，報警主機則判斷迴路處於正常還是異常狀態。
監測輸入必須與迴路類型匹配。把電流環傳感器接到錯誤量程、極性接反，或超過輸入負載能力，都可能造成讀數錯誤或設備損壞。
真實系統中的常見形式
電話用戶迴路
在傳統模擬電話中，迴路電流是線路監督的核心。電話掛機時，線路不會吸取正常通話電流。用戶摘機時，迴路閉合併產生電流，交換機或PBX檢測到狀態後開始呼叫處理。
當模擬電話接入VoIP網關、ATA、電梯電話、應急電話、酒店客房電話、傳真設備或舊式PBX端口時，這個原理仍然適用。即使核心網絡已經基於IP，模擬端口仍依賴迴路行爲。
4–20mA儀表迴路
4–20 mA電流環廣泛用於工業測量。變送器輸出與測量值成比例的電流，通常4 mA代表量程下限，20 mA代表量程上限。
這種方式受重視，是因爲長電纜上的電壓降對電流信號影響較小，通常比電壓信號更穩定。它也便於故障判斷，因爲接近0 mA的讀數往往代表開路、變送器故障或接線問題，而不是有效的低量程測量值。
報警監督迴路
報警主機和安全系統可使用受監督迴路來檢測開路、短路、正常狀態或報警狀態。終端電阻、電流閾值和輸入監督功能可以幫助主機區分真實觸發和線路故障。
這對安防、火災報警、應急呼叫、門禁和設施監測系統很重要，因爲在緊急事件發生前，系統就必須知道佈線是否可靠。
控制和繼電器迴路
控制電路使用迴路電流來吸合繼電器、激活輸入、驅動指示燈，或確認控制路徑。在簡單系統中，開關閉合迴路後負載接通；在複雜系統中，控制器和軟件會讀取回路狀態。
這類迴路常見於工業機械、樓宇自動化、水泵控制、照明配電盤和現場信號電路。
部署中的實際價值
一個實際優點是簡單。一個迴路可以用直觀方式同時承載供電和信號，減少導線數量，也讓現場佈線更容易理解。對於許多模擬和工業系統來說，電流本身就是信息。
另一個優點是可監督。系統可以檢測迴路是工作、空閒、斷開、短路還是超出預期範圍。這有助於技術人員定位線路故障，也讓操作人員瞭解現場設備是否健康。
在設計正確的情況下，基於電流的信號也適合遠距離傳輸。在儀表系統中，電流環比許多電壓信號更能承受電纜壓降。在電話系統中，迴路監督曾幫助電話交換機用簡單電氣狀態管理大量用戶線。
迴路電流的價值在於，它把電氣連續性轉化爲運行信息：工作、空閒、已測量、故障、已觸發或受監督。
安裝前的設計因素
電壓裕量
迴路電源必須爲完整電路提供足夠電壓。設計人員應考慮電纜長度、導體電阻、設備壓降、輸入負載、保護器件和溫度影響。
如果電壓裕量過小，電路在臺架測試時可能正常，但安裝後因爲實際電纜更長或連接負載更高而失敗。
電流範圍
預期電流範圍必須與接收設備匹配。電話端口、模擬量輸入、繼電器輸入、報警主機或傳感器接收端，可能各自需要不同的電流行爲。
錯誤的輸入量程會導致狀態誤判、讀數不準或電子部件損壞。項目文件應明確正常、報警、故障和最大電流值。
極性
有些電流回路對極性敏感，尤其是使用有源電子器件、二極管、浪湧保護器或有源變送器時。極性接反可能導致設備不工作，或產生不穩定讀數。
調試時應檢查極性。顏色標識有幫助，但現場驗證仍然重要，因爲電纜對可能在多個位置被延長或接續。
電纜電阻
長距離電纜會增加電阻。在電流回路中，這種電阻會產生電壓降。如果電源不能克服該壓降，迴路就可能達不到所需電流。
增大導體截面積、縮短走線路徑、選擇合適的電源電壓和正確的輸入負載，可以提高遠距離可靠性。
隔離和接地
接地和隔離會影響抗噪性能和安全性。在工業現場，地電位差可能形成不需要的電流路徑。在通信系統中，不良接地可能引入嗡聲、噪聲或浪湧風險。
在惡劣或長距離安裝環境中，可能需要隔離模塊、浪湧保護器、正確等電位連接和謹慎的屏蔽層端接。
穩定運行的維護建議
在真實負載下測量
應在設備連接並按真實條件運行時測量回路電流。斷開時看似正常的電路，可能在實際現場設備取電後才暴露問題。
對於電話線，技術人員可檢查掛機電壓、摘機電流、振鈴行爲和線路電阻。對於儀表迴路，可檢查零點、中量程和滿量程電流。
檢查端子和接續點
鬆動或腐蝕的端子是間歇性電流問題的常見原因。振動、溼氣、灰塵、溫度變化和施工質量差，會逐漸削弱連接。
維護不應只依賴軟件診斷，也應包括實物檢查。端子緊固、接觸面清潔和接線盒防護良好，都能提升長期可靠性。
查找潮氣和漏電路徑
進水可能造成漏電流、腐蝕、誤讀數或迴路不穩定。室外設備、地下電纜、電梯井、車間地面和沿海環境尤其容易受影響。
密封外殼、電纜格蘭頭、滴水彎、排水措施、耐腐蝕端子和定期檢查，有助於減少與潮氣相關的故障。
驗證校準
在測量系統中，迴路電流必須對應正確的物理量。只有變送器和控制器量程一致時，12 mA信號才應代表預期的中間量程值。
更換傳感器、控制器或模擬量輸入卡後，應檢查量程縮放和校準。錯誤縮放會讓健康信號看起來不正確。
複覈故障閾值
有些系統會定義開路、短路、正常狀態、報警狀態或傳感器故障的電流閾值。如果閾值配置不當，系統可能漏報故障或產生煩擾報警。
閾值應與設備數據表、電纜條件、終端電阻設計和控制面板輸入特性相匹配。

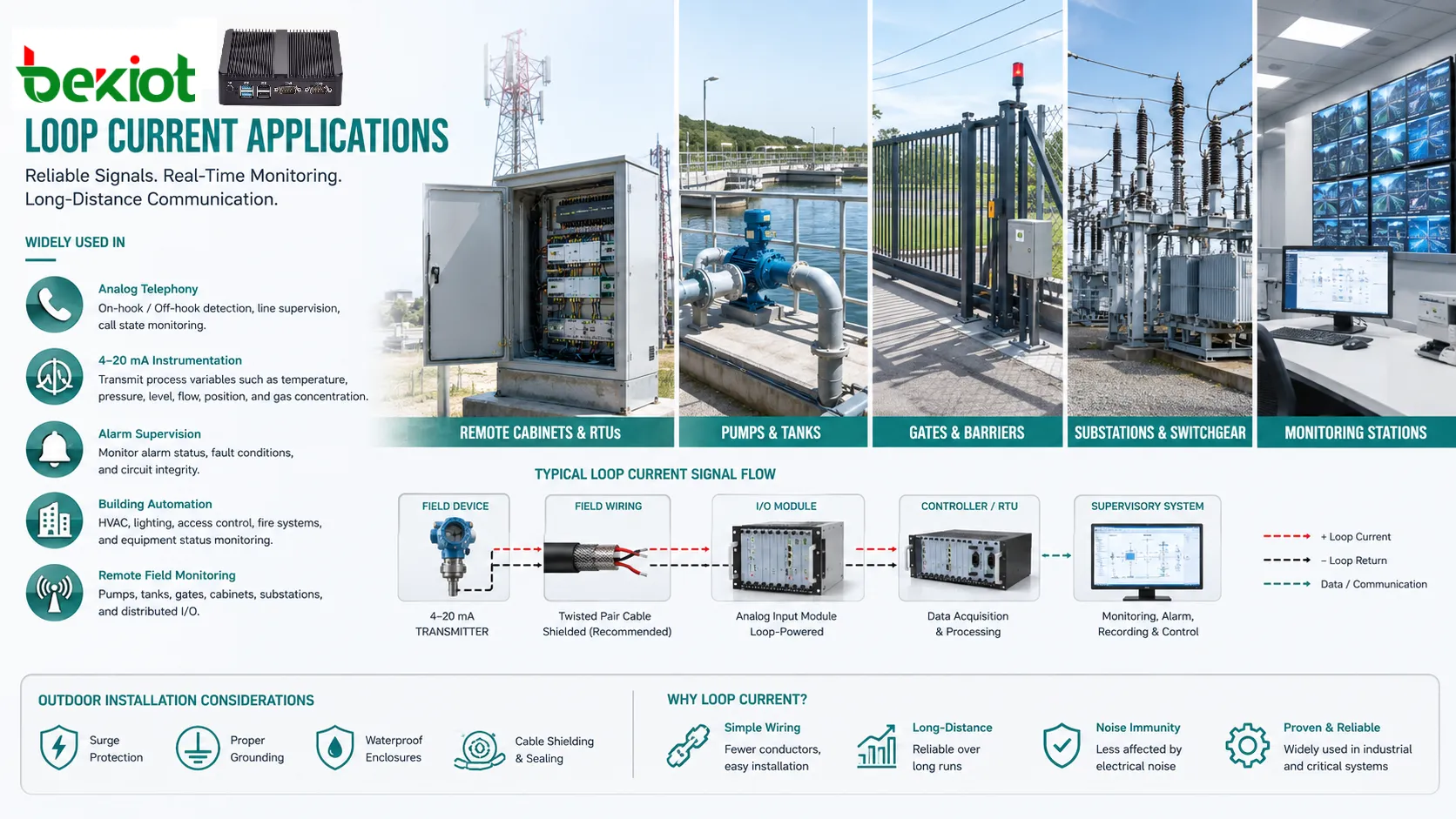

跨系統應用
模擬電話
電話系統使用迴路電流檢測摘機和掛機狀態，使PBX端口、局端線路、模擬網關和ATA能夠判斷用戶何時開始或結束通話。
排查模擬電話、傳真機、電梯電話、應急電話、酒店電話和舊式線路接口時，迴路電流也很重要。電流過小可能導致工作無力，異常電流則可能表示佈線或設備故障。
工業過程控制
在工廠、公用工程、化工廠、水處理設施和能源站點，電流環用於測量壓力、溫度、流量、液位、閥位和氣體濃度。
這項技術仍然常見，因爲它簡單、堅固，並且兼容許多PLC、DCS系統、記錄儀和現場變送器。
樓宇自動化
樓宇系統可將電流環用於HVAC傳感器、壓力變送器、風閥反饋、水箱液位傳感器、水泵狀態和能耗監測設備。
可靠的迴路設計可幫助樓宇運行人員獲得穩定測量值，並減少由佈線噪聲或縮放錯誤引起的誤報修。
安全和報警系統
火災報警、安防系統、氣體探測、門禁和應急監測中的受監督迴路，會通過迴路行爲識別正常、報警、開路或短路狀態。
這些系統需要謹慎安裝，因爲如果監督設計不當，線路故障可能表現得像真實報警，也可能掩蓋真實報警。
遠程現場設備
遠程水泵、儲罐、閘門、機櫃、變電站和監測站常使用基於迴路的信號，因爲佈線簡單，並且在設計正確時適合長距離工作。
對於室外安裝，浪湧保護、接地、防水密封和電纜屏蔽會變得尤其重要。
常見故障現象
無電流
無電流通常表示開路、設備斷開、導體斷裂、電源失效、保險熔斷、接線極性錯誤或端子連接不正確。在電話中，可能表現爲無法檢測摘機或無撥號音；在儀表中，可能表現爲零值或故障讀數。
第一步應檢查電源、連續性、極性和實際佈線路徑。
電流過低
低電流可能由電纜電阻過大、供電電壓偏弱、輸入負載過高、現場設備老化、端子接觸不良或導體部分損傷引起。
這個問題可能只在長距離佈線或現場設備達到某個工作狀態時纔出現。
電流過高
高電流可能表示短路、接線錯誤、設備類型不匹配、變送器故障、電阻被旁路或輸入電路損壞。應儘快排查，因爲過大電流可能損壞設備。
限流電源和保護熔斷器有助於降低嚴重損壞風險。
讀數不穩定
電流波動可能來自端子鬆動、電氣噪聲、屏蔽不良、潮氣、傳感器失效、電源不穩或接地環路。也可能是被測過程本身正在快速變化。
技術人員應在迴路多個位置檢查信號，以區分真實過程變化和電氣不穩定。
狀態指示錯誤
當閾值、電阻、線路極性或設備特性與輸入設計不匹配時，報警或電話系統可能顯示錯誤狀態。對於受監督迴路，終端電阻位置錯誤是常見問題。
複覈接線圖並測量實際電流值，通常可以找到不匹配原因。
迴路電流問題往往先是物理問題，而不是邏輯問題。在懷疑軟件故障前，應先檢查電纜狀態、端子、極性、潮氣和供電能力。
部署檢查清單
首先要定義迴路用途。電話迴路、傳感器迴路、報警監督迴路和繼電器控制迴路，並不具有相同的電流範圍或診斷行爲。
安裝前應確認電源、預期電流範圍、最大回路電阻、電纜長度、導體截面積、輸入負載、極性和保護元件。
現場端子要清晰標識，包括迴路編號、信號類型、極性、設備名稱和去向。良好標識能減少接線錯誤並加快維護。
調試期間應測量並記錄基準值。正常回路電流、故障電流、報警電流和運行範圍值，在適用時都應歸檔。
室外和長距離迴路應採用合適的浪湧保護、接地、屏蔽和外殼密封。現場條件往往比迴路概念本身更決定長期可靠性。
長期運行與文檔管理
基於迴路的系統通常需要運行多年。爲保持可靠，維護團隊應持續更新接線圖、校準記錄、電流測量值、設備數據表、端子表和故障歷史。
更換現場設備時，應將新設備與原始迴路設計進行覈對。變送器可能有不同的電壓要求，電話網關可能提供不同線路電流，報警主機也可能使用不同監督閾值。
改動後，技術人員應在正常和故障條件下重新測試迴路。即使電路看起來已經接通，如果閾值、縮放或接線順序變化，也可能無法報告正確狀態。
FAQ
可以用普通萬用表測量回路電流嗎？
可以，只要萬用表支持所需電流範圍，並且正確串聯到迴路中。錯誤的表筆位置可能中斷電路或損壞萬用表。
爲什麼4–20mA迴路從4mA而不是0mA開始？
4 mA的帶電零點有助於區分有效最小讀數與開路、斷線、變送器故障或斷電。
模擬電話線上的低迴路電流意味着什麼？
它可能表示電纜過長、線路電阻高、線卡輸出偏弱、連接不良、佈線損壞，或設備吸取的電流低於預期。
兩個設備可以共用一個電流回路嗎？
只有在迴路設計允許時纔可以。有些迴路支持串聯設備或迴路供電指示器，但增加設備會增加電壓降，並可能影響精度。
更換現場變送器後應檢查什麼？
應檢查極性、迴路電壓、電流範圍、量程縮放、校準、輸入負載、接地、屏蔽連接，以及控制器在全量程內是否讀取到預期值。
