交流接觸器是一種由電氣訊號控制的開關裝置，用於接通和斷開馬達、泵浦、壓縮機、加熱器、照明迴路以及工業設備等負載的電源。在實際控制盤中，接觸器將主電路與控制電路分開。主觸點承載負載電流，而線圈與輔助觸點則讓按鈕、繼電器、PLC 輸出或保護裝置能夠安全且可預期地啟動和停止負載。
交流接觸器接線圖會說明這些元件如何連接。典型圖面會標示進線端子、出線負載端子、線圈端子、過載繼電器、啟動與停止裝置，以及用於互鎖或自保持控制的選配輔助觸點。理解這種結構，對安裝、維護、故障排查以及安全的控制盤設計都很重要。
同時，接觸器接線並不只是把導線接到標示好的端子上。正確接線還取決於線圈電壓、負載類型、控制電源來源、短路保護、過載保護以及製造商的精確原理圖。因此，任何實際安裝都應在一般接線原則之外，同時遵循設備資料表與專案圖面。
一般圖面有助於理解接觸器電路的邏輯，但最終安裝必須符合實際設備的端子配置、線圈額定值與保護要求。
基本的交流接觸器安裝，會同時包含供負載使用的主電源路徑，以及供線圈和操作邏輯使用的低功率控制路徑。
交流接觸器接線圖會顯示什麼
主電源端子與負載端子
接線圖的第一部分通常顯示主電源路徑。在許多 IEC 形式的接觸器上，進線側會標示為 1L1、3L2、5L3，出線側則標示為 2T1、4T2、6T3。當接觸器線圈得電時，主觸點閉合，將進線側與負載側接通；當線圈失電時，主觸點打開，負載被切斷。
在三相馬達控制中，這些主電源極通常會先供電給過載繼電器，再由過載繼電器供電給馬達。在較小或單相應用中，接觸器可能使用較少極數，但邏輯相同：電源由來源側進入，只有在接觸器吸合時才會由負載側輸出。
因此，主電路應始終與控制電路分開閱讀。大電流路徑說明負載如何被切換，而控制路徑則說明是什麼條件讓接觸器打開或閉合。
線圈端子與輔助觸點
圖面的第二部分顯示控制電路。許多接觸器的線圈端子標示為 A1 和 A2。在這兩個端子之間施加正確的控制電壓，即可使線圈得電並改變接觸器狀態。某些直流線圈型號可能會標示極性，但對交流線圈而言，重點是控制電壓必須與線圈額定值一致。
許多接觸器也提供輔助觸點。常見例子包括標示為 13/14 的常開輔助觸點，以及標示為 21/22 的常閉輔助觸點。這些觸點不承載馬達或加熱器的主電流，而是在控制電路中用於狀態回饋、互鎖、指示或保持邏輯。
在典型三線式啟停電路中，常開輔助觸點會與啟動按鈕並聯，形成自保持或保持路徑。當線圈得電且輔助觸點閉合後，即使啟動按鈕放開，接觸器仍會保持得電，直到停止按鈕或保護觸點打開電路。

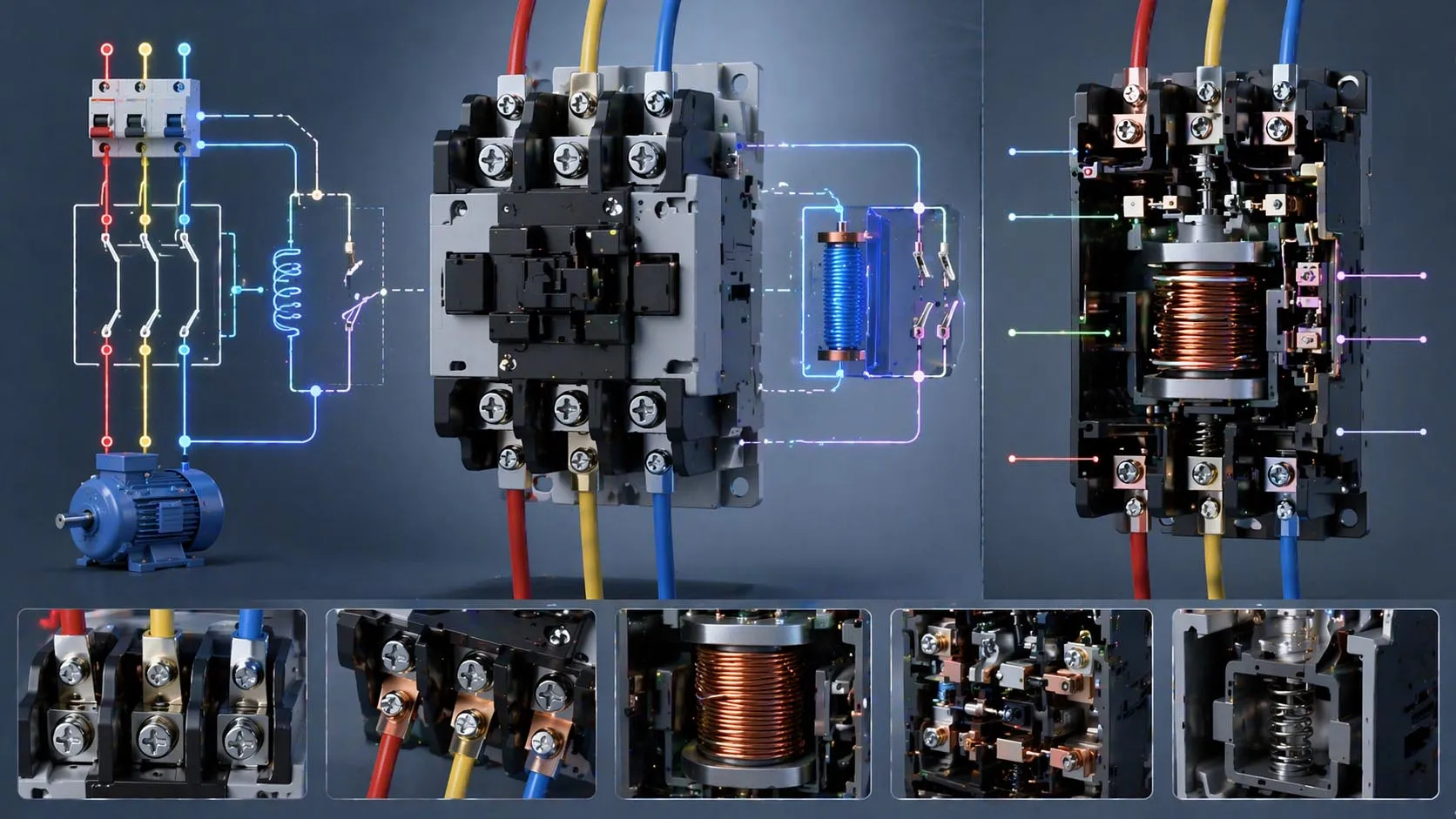

多數接線圖會先從端子識別開始，讓安裝人員能正確區分線圈、主電源與輔助功能。
交流接觸器電路的基本工作原理
線圈如何驅動主觸點
交流接觸器的工作原理很直觀。當控制電路向 A1 和 A2 送入正確電壓時，電磁線圈會吸引可動觸點組件，使主觸點閉合，並依設計同步改變輔助觸點狀態。當線圈電源被移除時，彈簧力會使接觸器回到正常狀態。
這種結構允許低功率控制訊號去切換更高功率的負載，也能讓馬達與設備由按鈕站、溫控器、PLC 輸出、時間繼電器、安全繼電器、浮球開關或遠端控制裝置操作，而不需要讓全負載電流流經這些控制元件。
由於線圈是動作元件，控制電路必須像主電路一樣謹慎接線。如果線圈電壓不正確，接觸器可能產生抖動、過熱、無法吸合或損壞。
標準啟動/停止電路如何建立
常見接線方法會使用常閉停止按鈕、常開啟動按鈕、過載繼電器的常閉輔助觸點，以及常開自保持輔助觸點。基本邏輯是控制電源先通過停止觸點和過載觸點，再通過啟動按鈕到達 A1，A2 則返回控制電源的另一側。
當按下啟動按鈕時，線圈得電。同時，自保持輔助觸點閉合，建立一條繞過啟動按鈕的並聯路徑。因此按鈕放開後，接觸器仍保持得電。按下停止按鈕或過載繼電器跳脫時，控制路徑被打開，接觸器釋放。
這種控制方式因簡單、可靠且容易排查而被廣泛使用。它也能把操作控制、過載保護與負載切換清楚分離成不同部分。
接觸器本身並不能保護馬達。在多數馬達電路中，短路保護與過載保護必須另外配置，並與接觸器額定值協調。
交流接觸器的典型接線步驟
步驟 1：確認設備額定值與線圈電壓
接線前，安裝人員應確認接觸器類型、線圈電壓、極數配置、額定電流、使用類別，以及輔助模組或機械互鎖等附件。線圈電壓尤其重要，因為控制電路可能依設計使用 24 V AC、24 V DC、110 V AC、120 V AC、220–240 V AC 或其他電壓。
此階段也要確認過載繼電器是否直接安裝在接觸器上，以及設計中是否包含控制變壓器、PLC 繼電器輸出、選擇開關、計時器或互鎖觸點。
步驟 2：安裝接觸器與相關裝置
接觸器應依製造商指示安裝，通常安裝在 DIN 導軌或控制盤背板上。同時，過載繼電器、端子台、按鈕、保護裝置與線槽應合理配置，使進線、負載線與控制線保持清楚且便於維護。
良好的盤內佈局是良好接線實務的一部分。主電源導線與控制導線清楚分離，可提升維護性、減少接線錯誤，並讓後續故障排查更容易，也有助於散熱與線纜整理。
步驟 3：接好主電源電路
在完成安全隔離與確認後，將主電源導線接到接觸器的進線端子，並將出線導線由接觸器或過載繼電器接往負載。在許多馬達啟動器配置中，電源先進入接觸器，接觸器負載側再供電給過載繼電器，最後由過載繼電器供電給馬達端子。
此時，導線規格、端子鎖緊扭力、保護協調與相序都必須符合設備文件與當地電氣規範。目的不只是完成電氣通路，而是以符合啟動器組件額定應用的方式完成。
步驟 4：接好控制電路
接著進行控制電路接線。簡單範例是從控制電源出發，經過常閉停止按鈕，再經過過載繼電器的常閉輔助觸點，接著通過常開啟動按鈕，最後到達 A1 線圈端子。A2 端子返回控制電源的另一側。
若採用三線式控制，接觸器的常開輔助觸點會與啟動按鈕並聯，形成保持電路。若有指示燈、互鎖、計時器接點或 PLC 許可信號，則依原理圖所需的控制順序插入。
這一步最需要嚴格的接線紀律。任何一個輔助觸點放錯位置，或控制電壓回路接錯，都可能使電路無法啟動、無法保持或無法正確停止。
步驟 5：檢查、測試與試運轉
通電前，所有接線端都應與圖面核對，並按指定扭力鎖緊。安裝人員應檢查線號、絕緣狀態、接地、相位連續性、過載設定，以及接觸器與過載繼電器組件的機械動作是否順暢。
試運轉應從控制電路檢查開始，必要時進行空載或受控負載測試。需確認停止功能能使接觸器釋放，啟動功能在有保持電路時能正確保持，過載跳脫路徑能按設計打開控制電路。最終還要檢查抖動、異音、過熱或馬達旋轉方向錯誤。

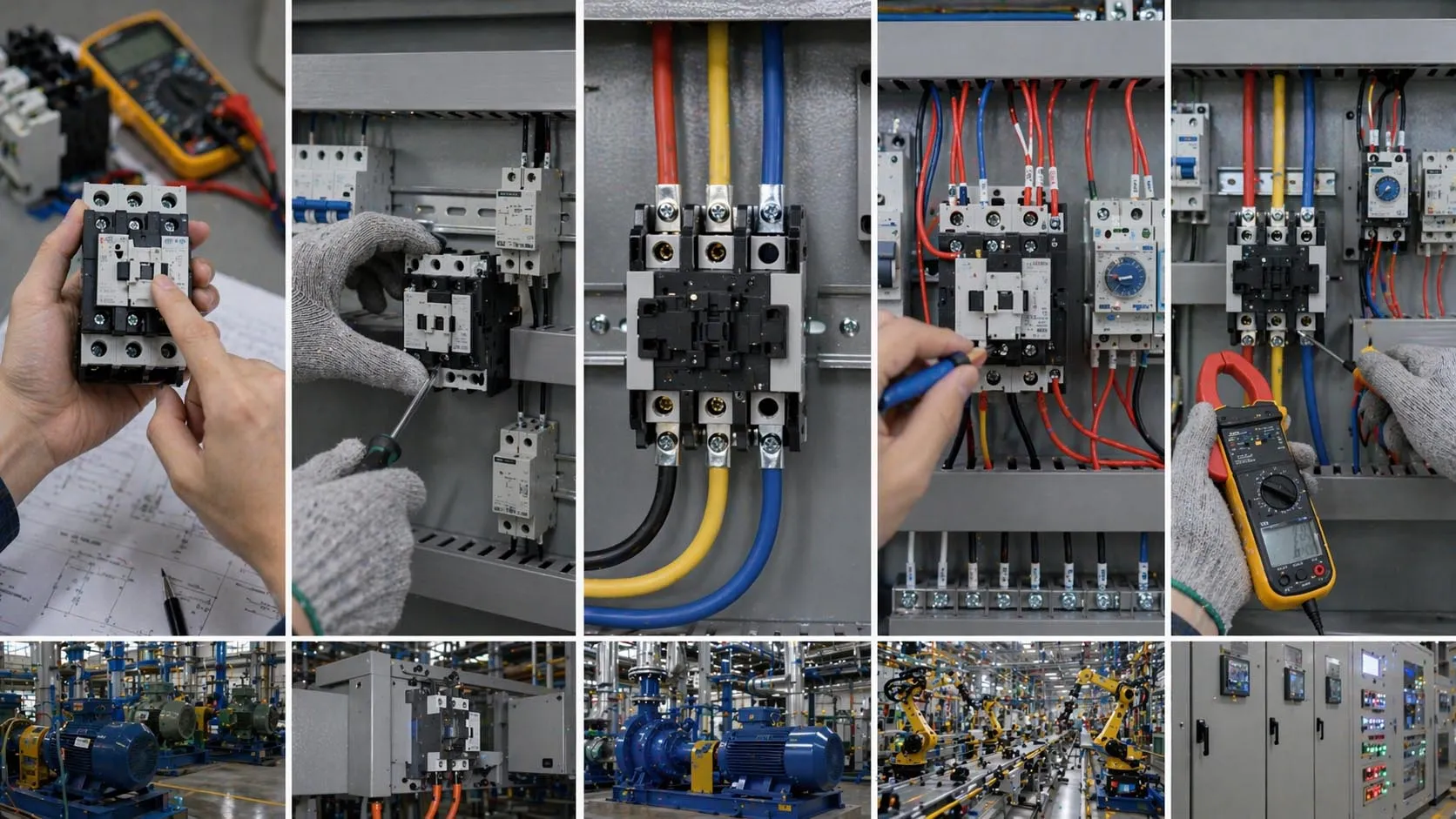

成功安裝不只是端子連接，還需要額定值確認、佈局紀律、檢查與受控試運轉。
常見接線方式
直接啟動馬達接線
接觸器最常見的應用之一是馬達直接啟動。此方式在線圈得電時，由接觸器將完整線電壓送至馬達。過載繼電器與接觸器配合，用於保護馬達免受持續過電流影響，而短路保護則由上游適當裝置提供。
此配置對泵浦、風機、輸送機、壓縮機及一般工業馬達而言簡單而有效。因主電路與控制電路可清楚分開，圖面通常也較易閱讀。
正反轉接觸器接線
另一種常見方法是正反轉控制，使用兩只接觸器與機械、電氣互鎖，透過交換兩相來改變馬達旋轉方向。此設計的圖面較複雜，因為兩只接觸器絕不能同時閉合，因此控制電路中會加入輔助互鎖觸點以阻止同時得電。
正反轉電路有效，但不能在沒有正確互鎖設計與製造商指導的情況下臨時拼接。這類接觸器接線比基本非反轉啟動器更需要注意。
由 PLC 或繼電器控制接觸器
在現代控制盤中，接觸器常由 PLC 輸出、控制繼電器、時間繼電器或樓宇自動化信號控制，而不只是手動按鈕。原理仍相同：外部控制裝置提供或移除線圈電源，而許可條件與保護觸點仍串聯在線圈電路中。
這使接觸器容易整合進自動化系統，但圖面必須清楚呈現現場接線與控制邏輯，讓維護人員判斷故障是在主電路、控制硬體還是自動化順序中。
安裝建議與維護檢查
保持主電源與控制接線整齊
良好的接觸器安裝更容易維護，因為接線清楚。進線導體、馬達導體與控制小線應整齊走線並一致標示。輔助觸點、過載觸點與線圈導線應可直接識別，從而縮短故障排查時間並降低日後維修時的接線錯誤。
可行時，應採用一致的盤內標準，包括端子編號、線鼻、導線顏色與元件標籤。良好的文件管理常常比單一硬體升級更能減少停機時間。
確認過載繼電器設定
若使用過載繼電器，應依馬達滿載電流與保護設計設定，而不是憑經驗猜測。過載繼電器的常閉輔助觸點通常接在線圈電路中，使過載跳脫時切斷線圈電源並打開接觸器。若設定錯誤，可能造成誤跳脫，甚至保護不足。
試運轉後，也應確認過載跳脫路徑按預期動作，並確保維護團隊清楚復歸程序。
檢查發熱、抖動與觸點磨損
維護時，技術人員應檢查端子鬆動、變色、過熱、線圈異音、觸點磨損與污染。接觸器抖動常指向控制電壓偏低、線圈電源不足、控制線鬆動或線圈選型錯誤。端子附近的熱損傷可能表示鎖緊扭力不足、導線過載或設備容量選擇不當。
由於接觸器是機電裝置，定期檢查很重要。如果能在造成生產停機前發現磨損的輔助模組、受損線圈或不良端接，就能避免許多故障。
多數接觸器問題不是圖面本身造成的，而是線圈電壓不匹配、端子鬆動、保護設定錯誤，或安裝時忽略了控制電路細節。
交流接觸器接線的應用
馬達控制盤
交流接觸器廣泛用於泵浦、風機、鼓風機、輸送機、壓縮機與工具機的馬達啟動盤。在這些應用中，接線圖提供了啟動邏輯、過載保護、控制互鎖與維護通道的實用地圖。
HVAC 與建築系統
在 HVAC 系統中，接觸器用於壓縮機、冷凝器風扇、空氣處理機、電加熱器與整裝設備。圖面通常會在控制電路中包含溫控器、壓力開關、時間延遲與安全切斷裝置。
工業自動化與製程設備
在工業自動化中，凡是需要可靠離散負載切換的場所，接觸器仍然常見。它們用於控制盤、配電區段、機械電源支路、加熱系統、水處理系統與製程設備，讓控制訊號能安全切換較大的交流負載。
照明與電力切換
接觸器也常用於切換照明組、電加熱組、電容器組以及其他重複性交流負載。在這些應用中，接線圖有助於協調切換邏輯、控制電壓、時間控制與輔助狀態回饋。
FAQ
交流接觸器和繼電器有什麼不同？
接觸器通常設計用於切換較高功率負載，例如馬達、加熱器和大型交流電路；繼電器則多用於較低功率的控制功能。接觸器也常支援在馬達控制組件中加裝過載繼電器與輔助模組。
接觸器上的 A1 和 A2 是什麼意思？
A1 和 A2 是線圈端子。將正確的額定控制電壓加在這兩個端子上，就會使接觸器得電並改變主觸點與輔助觸點狀態。
主端子通常如何標示？
在許多 IEC 形式設備上，輸入側標示為 1L1、3L2、5L3，輸出側標示為 2T1、4T2、6T3。請務必確認實際安裝產品上的精確標示。
為什麼過載繼電器要與接觸器一起接線？
過載繼電器用於保護馬達免受持續過電流影響。它的常閉輔助觸點通常接在接觸器線圈電路中，使過載跳脫時線圈失電並停止馬達。
可以不看製造商圖面就接線接觸器嗎？
不可以。一般圖面有助於理解電路，但實際安裝必須始終遵循製造商原理圖、設備額定值與適用的電氣規範要求。
