5GC核心網路PDU工作階段修改流程

5GC PDU工作階段修改透過有條件執行的NAS、NGAP和PFCP流程更新現有工作階段。核查時需區分UE請求、策略變更、QoS限制,以及能夠證明變更已落實的證據。

貝克電信

5GC核心網路PDU工作階段修改流程

5G裝置可以在授權服務發生變化時保持連線。應用可能需要不同的QoS處理,訂閱資料更新可能改變彙總速率限制,無線接取網路也可能報告某個現有QoS流已無法獲得其授權資源。工程核查的重點,是確定現有工作階段中哪些部分必須改變,以及如何證明這些部分已得到一致更新。

PDU工作階段修改用於更新已存在的PDU工作階段。SMF負責協調受影響的UE參數、接取資源和使用者平面規則。策略決策、服務API的成功回應和可用的資料連線,是不同層面的觀察結果;單獨任何一項都不能證明預期變更已完整生效。

適用範圍:現有工作階段及有條件的資源更新

工作階段必須已經存在,但並非每次修改開始時都要求使用者平面連線處於活動狀態。UE的連線狀態和可達性會影響訊息下發。例如,處於CM-IDLE狀態的UE可能需要先執行Service Request,再傳送工作階段管理請求。網路發起的處理同樣取決於適用的可達性流程。

下文以3GPP TS 23.502 Release 18第4.3.3.2節中的非漫遊及本地疏導流程為範圍。歸屬地路由漫遊、中間SMF、多重接取操作和其他擴充功能會引入額外路徑。分析追蹤記錄時,應與實際部署的版本和架構對照。

修改可以改變QoS規則或流參數、增加或刪除QoS流,以及承載某些其他工作階段更新。它不同於建立工作階段上下文的PDU工作階段建立,也不同於刪除上下文的PDU工作階段釋放。因此,常規QoS變更應圍繞現有工作階段上下文排查,不應當作新的註冊問題處理。

識別觸發修改的事件

應從最早的原因事件入手,而不是僅從不完整封包擷取中首先出現的Modification Command開始。下發命令表明SMF已開始傳遞變更,但不能說明策略為何改變。

觸發來源應查詢的證據需要明確的邊界
UE請求經AMF轉發的PDU SESSION MODIFICATION REQUEST及其中請求的變更。請求須經網路授權;應用不會自動獲得其期望的QoS。
PCF策略變更攜帶相關工作階段修訂後決策的策略關聯通知。收到策略通知與執行其內容是兩件事。
UDM訂閱資料更新訂閱資料通知,以及SMF據此作出的決策。資料更新並不意味著UE、RAN和UPF的所有參數都會改變。
SMF決策要求更新的本地策略、工作階段狀態或其他有記錄的流程。動態PCC僅在適用條件下使用;某些部署採用本地策略。
RAN相關事件由AMF轉送的N2工作階段資訊,例如資源釋放或適用的QoS通知。gNB不會直接呼叫SMF上的工作階段管理API。

應將工作階段標識、相關上下文引用與時間戳一併記錄。否則,在繁忙網路中,不同工作階段的兩個相似策略事件可能被誤認為同一個流程。還存在AMF相關觸發及Release 18的專項功能;表中列出的是常見排查起點,並非全部觸發條件。

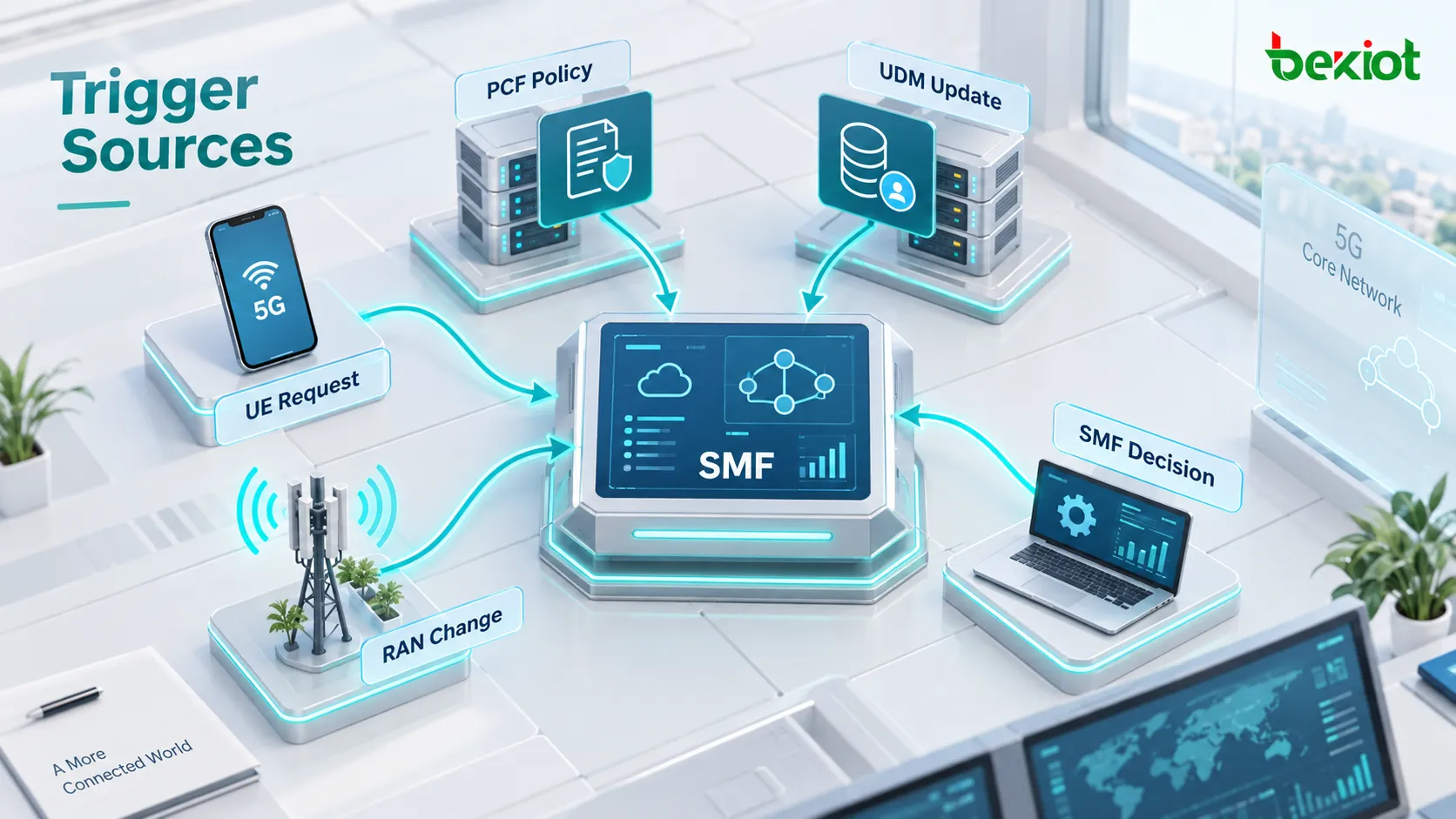

UE、PCF、UDM、SMF和RAN事件觸發PDU工作階段修改的概念示意圖
觸發關係僅作概念說明。UE和RAN資訊透過適用的AMF流程到達SMF;箭頭不表示每個來源都與SMF存在直接介面。

UE發起的修改:請求、授權與下發

以一個ID為5的現有PDU工作階段為例。UE請求為指定流量採用不同處理方式,內容包括適用的封包篩選器操作和所請求的QoS資訊。該工作階段ID只是示例,並非保留標識。發出請求既不代表建立新工作階段,也不能證明無線接取網路能夠接納所請求的資源。

  1. 接收請求。UE的工作階段管理訊息透過接取網路和AMF傳遞。AMF針對現有SM上下文呼叫Nsmf_PDUSession_UpdateSMContext。

  2. 確定獲准的變更。SMF結合訂閱資訊、適用策略和部署中的控制流程評估請求。動態策略流程有要求時,SMF與PCF互動。

  3. 準備受影響部分的更新。SMF判斷是否需要修改UE的QoS資訊、接取資源和UPF規則。記錄中必須能夠區分請求值與最終授權值。

  4. 下發並協調處理結果。AMF傳遞適用的N1和N2資訊。SMF處理回傳結果,並執行必要的後續更新。

檢查服務介面追蹤記錄時,可參考TS 29.502在Nsmf_PDUSession API根路徑下定義的以下修改資源。這是路徑模板,並非可直接執行的完整請求;API版本、服務位址、授權及請求體取決於具體部署。

更新現有SM上下文
POST {apiRoot}/nsmf-pdusession/{apiVersion}/sm-contexts/{smContextRef}/modify

網路傳送PDU SESSION MODIFICATION COMMAND後,接受該命令的UE以PDU SESSION MODIFICATION COMPLETE回應。TS 23.502的階段2圖使用描述性標籤“Command Ack”;解碼封包時,應採用TS 24.501規定的實際5GSM NAS訊息類型。上下文更新服務的HTTP回應不能替代這項NAS證據。

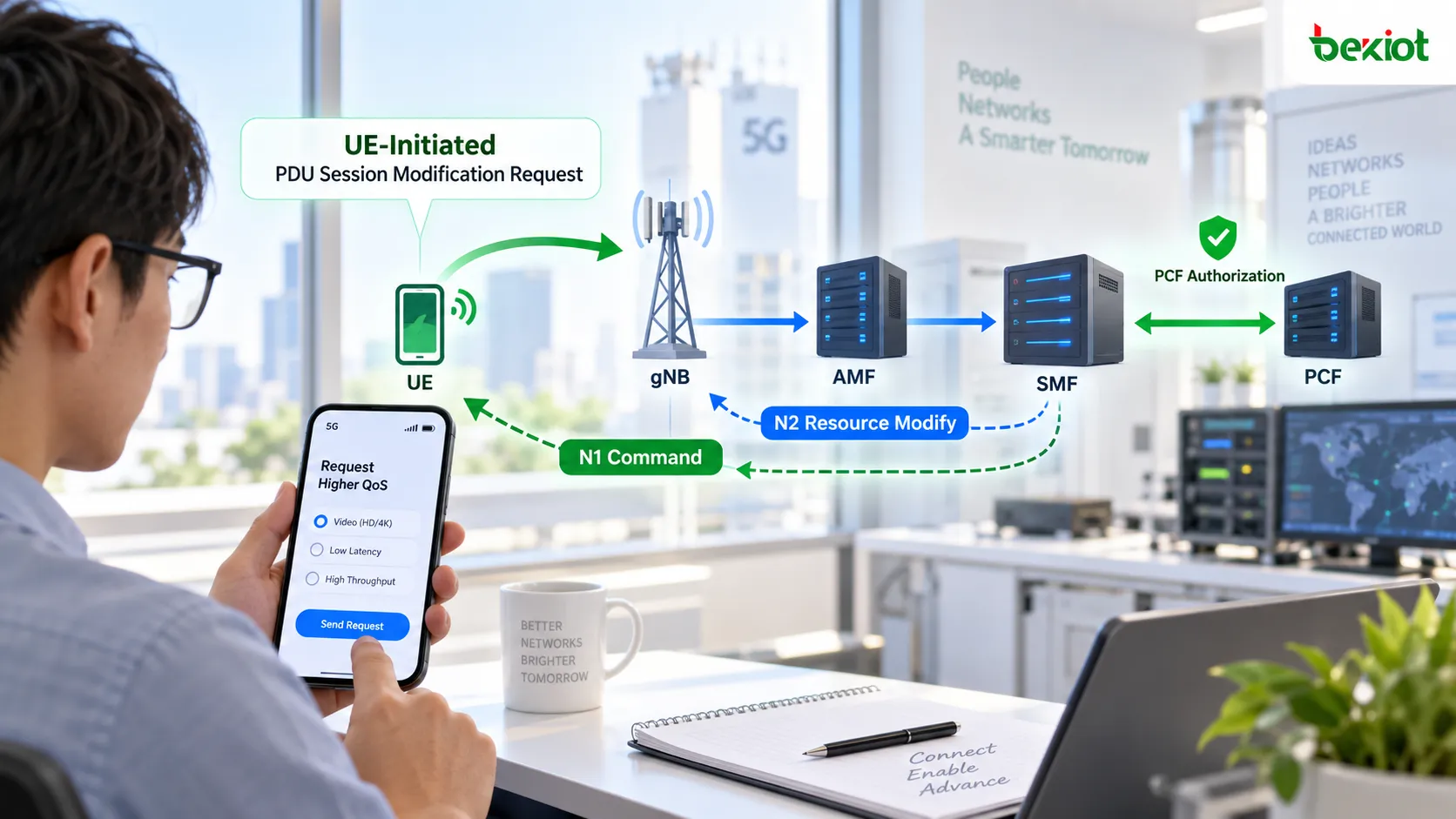

UE請求QoS修改的示意圖,展示UE、gNB、AMF、SMF和PCF的角色
螢幕與箭頭用於說明概念,並非標準化的手機操作介面或完整封包時序。N1工作階段管理內容和N2資訊透過AMF傳遞;PCF是否參與取決於策略流程。

PCF觸發的修改:明確速率限制的含義

網路策略變更可以在沒有UE請求的情況下開始。例如,某電信業者策略可能在滿足用量條件後,將授權的下行Session-AMBR降至10 Mbps。這是假設的策略示例,並非3GPP預設值,也不是網路實測結果。用量檢測和報告機制需要另外明確。

PCF透過現有策略關聯將決策傳遞給SMF,隨後SMF將其轉化為適用的工作階段參數和執行規則。檢查封包前,應先明確具體參數:如果沒有說明方向、適用範圍和流量類別,“將速率降至10 Mbps”並不是完整要求。

項目在修改排查中的含義常見誤區
QFI標識PDU工作階段內的一個QoS流。將該標識本身視為優先順序或位元率。
5QI標識一組QoS特性。將5QI值理解為數值形式的吞吐量上限。
GFBR和MFBRGBR QoS流按方向區分的流位元率參數。不加區分地將這些參數用於所有非GBR流。
Session-AMBR工作階段內非GBR QoS流共享的彙總限制,上行和下行分別設值。將其視為每個流各自享有的額度,或在同一比較中計入GBR流量。
QERUPF用於執行適用QoS控制的PFCP規則。認為QER ID就是QFI,或認為修改一個QER就會自動覆蓋所有目標流量。

在上述示例中,應將授權的下行Session-AMBR與已安裝的相關執行規則及非GBR下行彙總流量對照。單個應用的網速顯示不足以作為證據。封包分類、工作階段中的其他流量、平均速率計算方式和測量位置都會影響比較結果。

SMF透過適用的策略控制流程報告策略執行結果。不能把通知已被接收的確認,記錄為UE、RAN和UPF均已落實該決策的證明。

分別分析N1、N2和N4執行路徑

N1:UE工作階段管理參數

N1是UE與AMF之間的參考點;工作階段管理NAS內容由UE和SMF處理,AMF負責轉送。應檢查命令中的實際QoS規則操作和流描述,再檢查UE回應。圖中從SMF指向UE的箭頭通常表示邏輯上的工作階段管理通訊,並非直接傳輸連線。

N2:接取網路資源

N2連線AMF與接取網路。SMF提供工作階段相關資訊,由AMF傳遞。涉及接取資源變更時,應檢查相關NGAP流程及其中獲准或被拒絕的QFI。某個流成功,不能掩蓋另一個流被拒絕。如果整個N2請求失敗,其處理與部分成功不同;應沿原因值及SMF的後續動作繼續分析。

N4:UPF規則

N4在SMF與UPF之間使用PFCP。應檢查所請求的規則變更和PFCP回應中的Cause,包括適用情況下的拒絕或部分接受。有效排查應沿著目標流量的封包檢測規則及其關聯的執行、轉發規則展開,而不是孤立檢查無關的QER。

PFCP工作階段修改與PDU工作階段修改是不同流程。N4規則更新可以是更廣泛工作階段變更的一部分,也可能出於其他使用者平面控制原因發生。並非每次修改都要在這三條路徑上進行新的互動。TS 23.502包含有條件的更新和多個可能的N4更新時點;“先N4、再N2、後N1”的簡化順序不是通用時序。

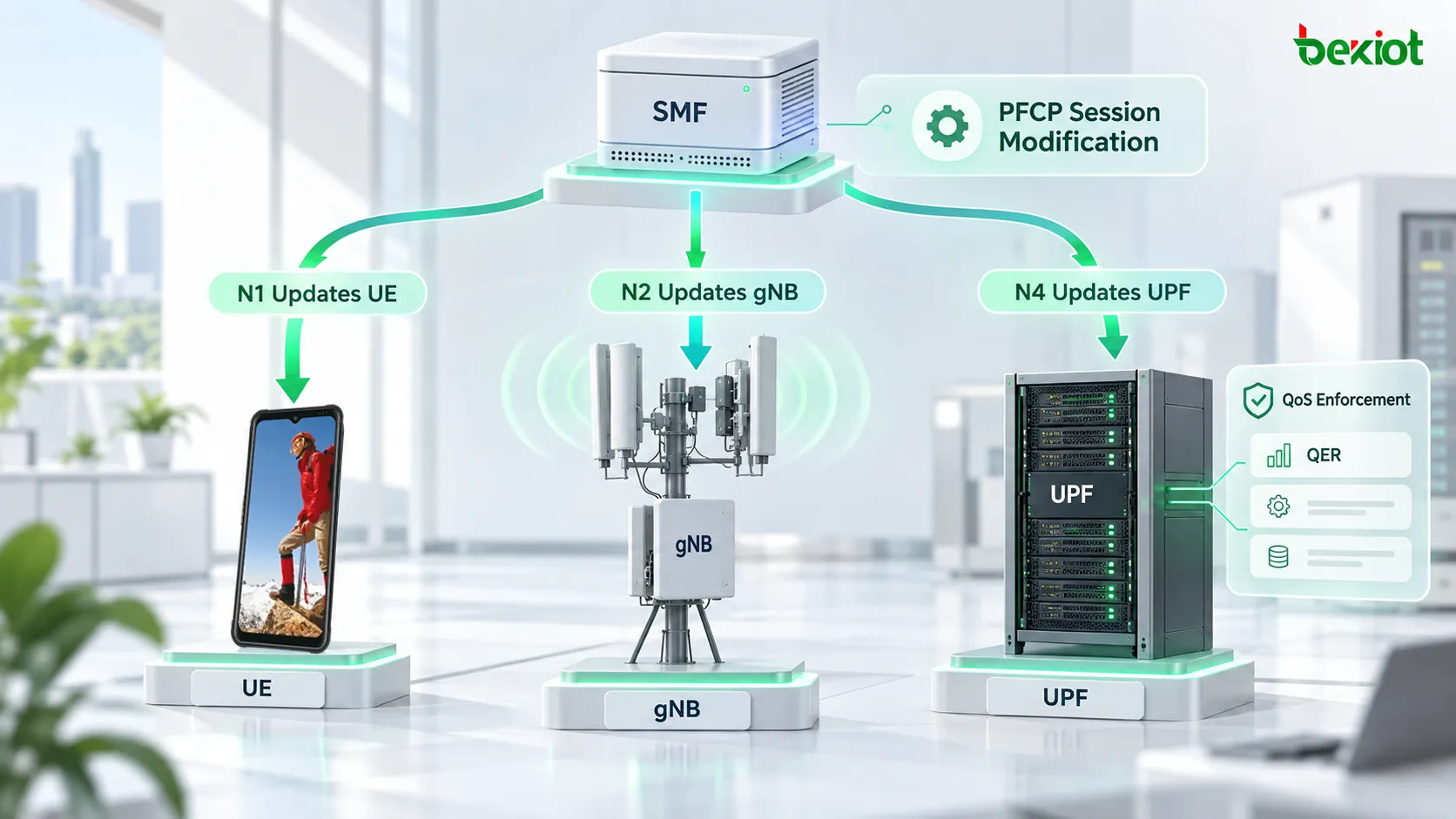

UE參數更新、gNB資源變更和UPF規則執行的概念對比圖
圖中歸納了三類職責。AMF轉送N1工作階段管理內容和N2資訊;PFCP僅適用於N4。箭頭既不規定強制順序,也不表示每次都要修改全部三條路徑。

透過關聯追蹤記錄和流量測試驗證結果

QoS更新不完整時,工作階段仍可能傳輸資料。因此,連線持續可用,並不能充分說明新策略是否已正確安裝。應先記錄預期的變更前後數值,再找出預期與執行首次出現偏差的位置。

核查點應保留的證據結果不一致時的下一步排查
觸發與授權原始請求或通知;工作階段引用;請求值和授權值。錯誤的策略關聯、過時的訂閱資訊或被拒絕的授權。
SMF轉換SMF計畫修改的UE、RAN和UPF參數。缺失的參數轉換、錯誤的適用範圍,或本應生成卻未生成的更新。
UPF執行(如需要)PFCP交易和Cause;受影響的規則ID;已安裝的分類與執行規則。規則更新被拒絕、UPF選擇錯誤、流量未匹配或規則關聯錯誤。
接取側執行(如需要)NGAP結果及獲准或被拒絕的QFI與原因。接納或資源限制,以及部分失敗處理不完整。
UE同步(如需要)已下發的命令、NAS回應、重傳和更新後的UE上下文。下發失敗、參數被拒絕或尚未消除的上下文差異。
實際服務表現變更前後的受控流量,並記錄方向、分類、負載及時間資訊。測量口徑不一致、其他瓶頸,或策略實際上作用於不同的流量集合。

執行限速測試時,應提供足夠的輸入負載,並記錄流量統計方法。將GBR與非GBR流量分開,不混合無關工作階段,並選擇適合相應速率控制機制的觀察時段。短暫突發超過目標值與彙總流量持續超限,是不同的結果。同樣,無線條件較差時出現低吞吐量,也不能證明預期的限速機制已生效。

當RAN拒絕部分QFI時,應檢查SMF如何協調剩餘工作階段與UE上下文。不要把部分失敗視為整個PDU工作階段必然失敗,也不要把籠統的成功指示視為所有請求的流均已獲准。重試前應保留交易證據,避免恢復嘗試掩蓋原始故障。

常見問題

常規QoS修改是否需要新的IP位址?

僅涉及QoS規則或位元率參數的變更,本身不要求為現有IP PDU工作階段分配新的IP位址。如果位址發生變化,應核查是否同時執行了其他流程,例如重新建立工作階段或工作階段連續性操作。

獲准的5QI能否保證應用回應時間?

不能。QoS特性描述的是相關5G路徑上的處理方式。應用處理和UPF之外的網路也會增加時延。如果工作階段變更已驗證生效,但應用仍然緩慢,應測量這些額外環節,而不是反覆修改該流的QoS。

測試時應如何處理短時間內連續發生的策略更新?

保留每次預期值及其實際交易時間線。較晚的決策可能取代先前測試所依據的值。在受控重現中,條件允許時先隔離單項變更,再重複約定的重疊更新場景。不要用當前流量結果與過時的策略快照比較。
