在許多影像整合專案中，傳統的影像處理仍依賴 HDMI 線路、HDMI 矩陣切換器、本地顯示器以及專用的點對點佈線。這種做法在小型且固定的環境中或許可行，但當專案需要同時連接監視攝影機、隨身攝影機、無人機、影像電話、行動指揮車、緊急現場，以及多個顯示器或平台端點時，管理上就會變得越來越困難。
以 IP 為基礎的影像處理改變了這種模式。與其把每個訊號都拉進 HDMI 矩陣，再透過實體影像線纜送出每個輸出，不如透過網路媒體協定來接收、轉換、管理、分發及觀看影像來源。對於指揮中心、緊急通訊車輛、工業園區、企業消防隊及派遣室而言，這提供了更有彈性的方式來建立一套緊湊、可擴充且以軟體管理的影像系統。
為何傳統 HDMI 結構難以擴充
以 HDMI 為基礎的影像整合，通常依賴影像來源、矩陣設備、解碼器、顯示螢幕及控制系統之間的直接佈線。當輸入與輸出數量有限時，這種結構很容易理解。然而，一旦專案需要更多訊號源、更多接收端、更多控制功能，或更多行動部署場景，線路結構就會變得相當複雜。
這個問題在緊急指揮車與小型指揮室中特別明顯。這些環境空間有限、安裝要求嚴格，且業務需求經常變動。若在狹小的車載機櫃內安裝大量 HDMI 設備與線材，後續的維護、更換、障礙排除與功能擴充都會變得困難。
另一項限制在於，HDMI 主要是針對本地訊號傳輸所設計。它天生就不適合遠端平台共享、雲端觀看、跨網路轉發、多方協作，或是與指揮調度軟體整合。當一段影像需要同時傳送到好幾個系統時，純 HDMI 的架構通常得額外加入編碼器、分配器、轉換器，並手動修改線路。
將影像來源直接送上網路

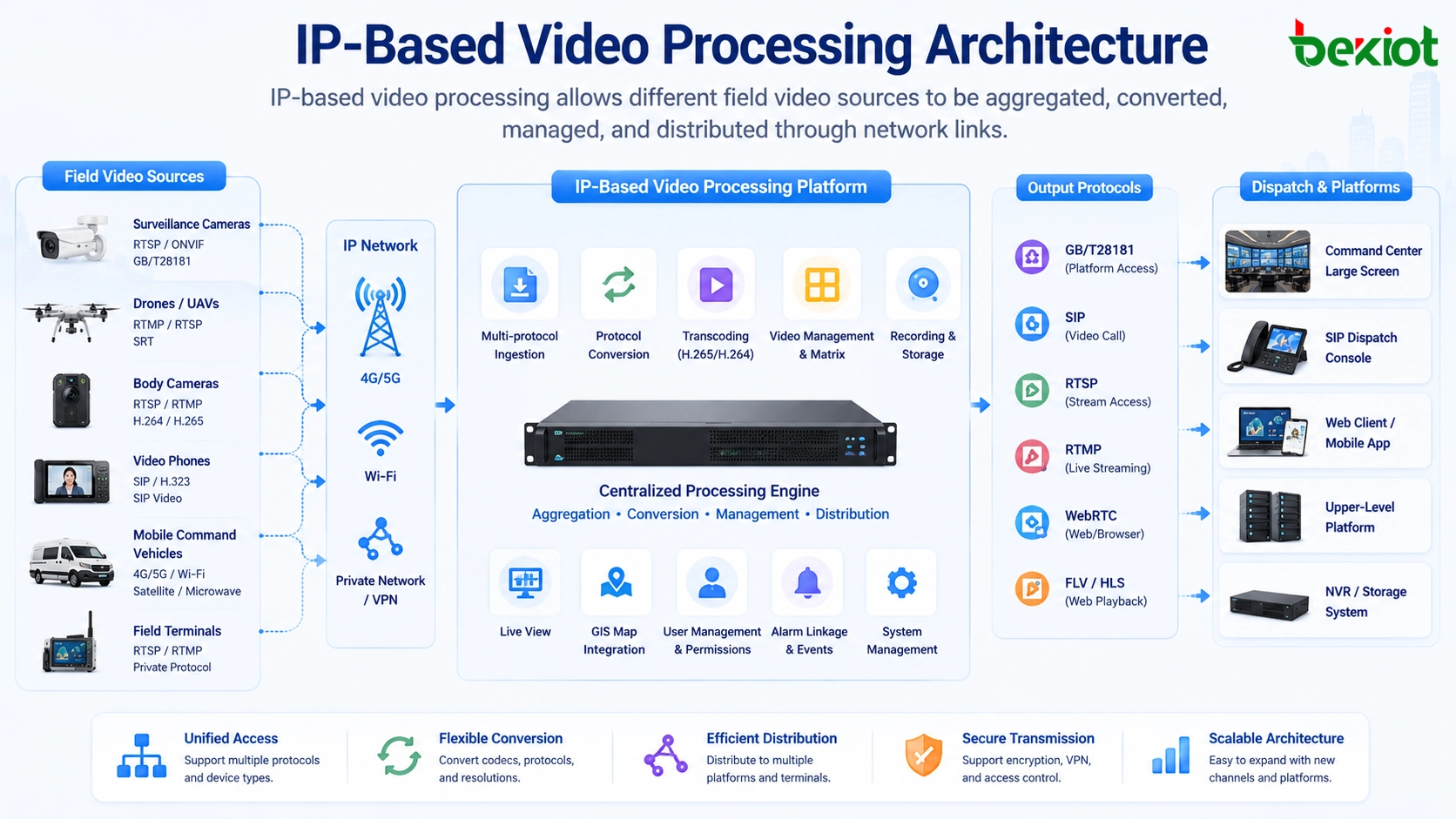

大多數現代影像設備都已支援某種形式的 IP 傳輸。監視攝影機、攜帶型快速球、隨身攝影機、無人機影像閘道、影像電話、車載攝影機及行動影像終端，通常都提供標準或半標準的串流協定。與其先把所有訊號轉成 HDMI，以 IP 為基礎的匯集設備可以直接透過網路接收這些串流。
常見的接入方式包含 GB/T28181、RTSP、RTMP、SIP 以及其他串流或通訊協定。這些協定讓不同類型的影像設備能進入同一套媒體處理環境。一旦訊號以 IP 串流的形式被接收，系統就能進行統一的管理、協定轉換、轉碼、錄影、預覽、派遣與分發。
相較於傳統的實體影像路由，這種模式減少了對點對點佈線的依賴。一部網路交換器、Gigabit 介面或光纖鏈路，就能同時承載多個影像頻道。在合適的系統設計下，一台緊湊型的影音匯集設備可以支援數百路影像輸入，卻只佔用極小的機架空間，例如 1U 的安裝位置。
IP 影像處理的價值不只是減少線材。更深層的價值在於，影像變成了一種可管理的網路資源，能夠進行路由、轉換、共享、觀看、錄影，以及與派遣工作流程整合。
來自現場設備的更靈活輸入
在緊急應變、工業安全、運輸指揮與行動巡檢專案中，影像來源極少只限於單一設備類型。一個指揮平台可能需要同時接收固定式監視影像、臨時部署的攝影機、無人機畫面、車載影像、隨身攝影機串流、影像對講通話，以及遠端行動終端。
以網路為基礎的影像處理解決方案，可透過軟體定義的接入方式來匯集這些來源。不同的設備可以透過最合適的協定來連接，而不是被迫統一成相同的 HDMI 格式。舉例來說，監視攝影機可能使用 RTSP，政府影像平台可能使用 GB/T28181，影像通訊終端可能使用 SIP，而直播設備則可能使用 RTMP。
這種彈性相當重要，因為現場設備往往來自不同製造商、使用不同的編解碼格式，並輸出不同的解析度、位元率與幀率。如果中央平台無法處理這些差異，影像整合就會變得不穩定。因此，一套完善的 IP 處理系統應支援多協定接入、自動串流適應及媒體轉換。
輸出不再侷限於本地螢幕
在較舊的系統中，影像輸出通常意味著將 HDMI 訊號送到單一顯示器、大型螢幕或電視牆。在現代的指揮與通訊專案中，影像輸出的範圍更為廣泛。同一個影像串流可能需要送往上一級平台、本地派遣主控台、網頁瀏覽器、行動用戶端、錄影伺服器、遠端專家系統或緊急協調中心。

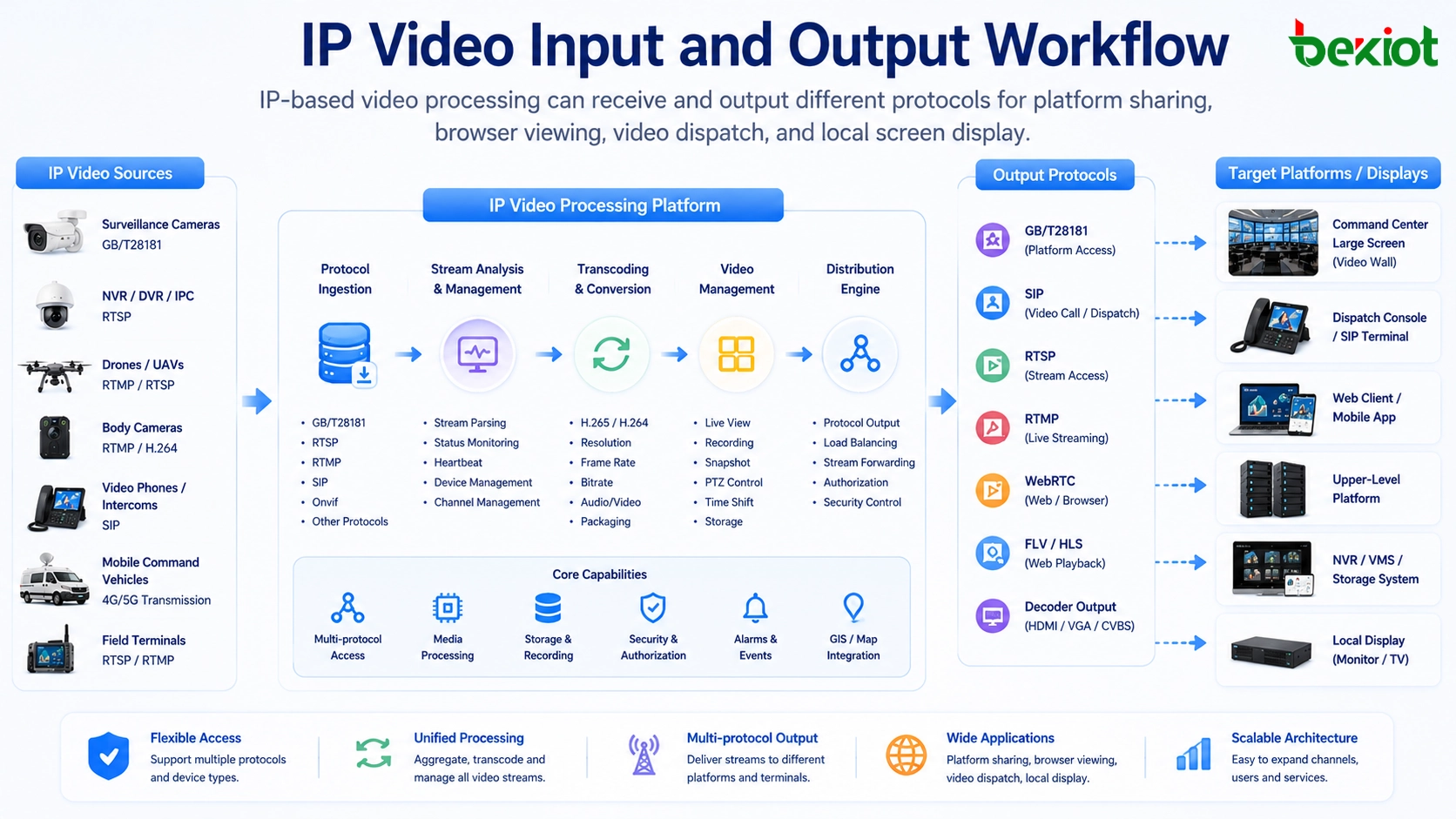

以 IP 為基礎的輸出，讓這種分發變得容易許多。相同的輸入串流可以透過不同協定，轉換並轉發到不同的目的地。例如，系統可以透過 SIP 輸出影像以進行視訊通訊、透過 GB/T28181 輸出到公安或政府影像平台、透過 WebRTC 輸出以實現低延遲的瀏覽器觀看，並透過 FLV 或其他格式進行本地預覽與網頁監控。
當顯示裝置仍需 HDMI 時，可將解碼器放置在顯示器附近。長距離傳輸仍可維持以 IP 為主，HDMI 只出現在最終的顯示端點。這不僅減少了長距離 HDMI 線路的鋪設，也提升了部署彈性，更允許影像透過更長的網路或光纖鏈路進行傳輸。
軟體控制讓影像更容易管理
一旦影像訊號當作 IP 串流處理，管理方式就能從實體線路切換，轉移到以軟體為基礎的控制。操作員可以透過統一介面，查看影像來源、選取頻道、切換版面、建立多分割畫面、推送串流到平台、啟動會議，以及管理遠端終端。
這遠比只仰賴 HDMI 矩陣切換來得實用。傳統矩陣雖然可以切換訊號，但通常無法提供完整的影像通訊、多方會議、協定轉發、遠端控制或平台層級的協調。IP 處理讓影像管理成為通訊工作流程的一部分，而非孤立的顯示功能。
對指揮中心來說，這代表操作員可以迅速將某個現場影像來源拉進調度畫面、與遠端專家共享、送往上一級平台，或與語音通訊結合。對緊急車輛來說，這代表車輛能接收多個現場來源，並將選定的影像轉發給指揮中心，而無需重新建構實體線路。
協定轉換才是真正的技術挑戰
影像 IP 化最大的困難，並非單純的網路傳輸，真正的挑戰在於協定的多樣性。不同的影像設備可能使用不同的媒體協定、驗證方式、編解碼格式、解析度、位元率、幀率、音訊格式與傳輸機制。即使兩台設備都宣稱支援 IP 影像，它們也可能無法直接相容。
因此，一套實用的影像匯集與處理平台，必須同時解決好幾個問題。它需要接收不同的串流格式、識別媒體參數、轉換不相容的格式、在必要時調整影像解析度、依據網路狀況調整位元率、同步聲音與影像，並輸出每個目標平台所需的格式。
例如，無人機影像串流可能需要高壓縮比以進行遠端回傳、隨身攝影機在弱網環境下需要穩定的上行鏈路、監控平台可能要求 GB/T28181 註冊，而瀏覽器端的指揮畫面則需要 WebRTC 或相容的網頁預覽。這些需求無法單靠簡單的 HDMI 矩陣或一台基礎編碼器來解決。
體積更小，整合度更高
IP 影像處理的一大優勢是系統微型化。在傳統架構中，不同功能可能需要獨立的 HDMI 矩陣設備、編碼器、解碼器、音訊處理器、視訊會議終端、串流轉發伺服器與控制裝置。這會增加機架空間、耗電量、佈線數量及維護負擔。
透過整合式的影音匯集設備，許多功能可以合併到一個緊湊的平台上。系統能夠接收 IP 影像、處理影像串流、轉換協定、支援影像通訊、輸出到多個平台，並從單一軟體介面提供統一控制。
這對於小型指揮所、緊急指揮車、企業消防隊、園區派遣室、臨時緊急現場及行動作業來說，極具價值。這些場景通常需要很強的影像整合能力，卻無法接受大型機櫃、複雜佈線、高耗電或沉重的維護流程。
為指揮調度流程提供更好的支援
影像整合不再只是看到畫面而已。在現代指揮場景中，影像必須與語音、地圖、警報、現場回報、緊急聯絡人及派遣程序緊密搭配。一個影像串流可能會成為事件紀錄、指揮決策、遠端諮商、多方會議，或跨部門協調流程的一部分。
當影像以 IP 為基礎時，要將它與派遣平台及通訊系統連接起來就容易得多。現場的影像來源可以與某個地點、某部車輛、某個人員、某個警報事件或某項任務建立關聯。操作員可將影像當作完整通訊鏈的一環，而非把它當成孤立的螢幕訊號。
例如，在一部緊急指揮車內，系統可能會接收無人機畫面、隨身攝影機影像、車載攝影機畫面，以及現場人員的影像通話。調度員可以選取關鍵來源、建立多分割畫面、開啟視訊會議，並將重要串流推送至指揮中心。這類工作流程很難單靠 HDMI 切換來達成。
Becke Telcom 可透過其融合通訊與調度方案，輕量整合到此類架構中。在結合 SIP 通訊、現場終端、影像接入、廣播尋呼、警報及指揮中心協調的專案中，一層以 IP 為基礎的影像處理層，可以幫助調度平台更有效率地接收及分發視覺資訊。
與傳統矩陣式設計的比較
| 項目 | HDMI 矩陣式架構 | IP 影像處理架構 |
|---|---|---|
| 訊號接入 | 主要仰賴實體 HDMI 輸出入埠 | 接收來自攝影機、無人機、錄影設備、平台及終端的網路串流 |
| 傳輸距離 | 受 HDMI 線材長度或額外延長設備的限制 | 可使用乙太網路、光纖、VPN、專用網路或行動回傳網路 |
| 擴充性 | 通常需要更多埠、線材、轉換器及硬體變更 | 可透過網路設定及平台容量規劃來新增串流 |
| 輸出方式 | 主要是本地顯示器、電視牆或顯示端點 | 支援平台轉發、網頁觀看、遠端調度、解碼及本地顯示 |
| 管理方式 | 著重於實體訊號切換 | 支援軟體控制、多分割顯示、串流路由、會議及整合 |
| 典型限制 | 佈線複雜，平台整合能力較弱 | 需要良好的協定適應、網路規劃及編解碼處理能力 |
網路規劃仍然很重要
雖然 IP 影像處理減少了實體佈線的複雜度，但並不代表任何網路都能順利承載影像。影像流量需要仔細規劃，特別是在同時傳輸多路高清串流的情況下。頻寬、延遲、封包遺失、抖動、交換器容量、上行鏈路設計、防火牆政策及 QoS 配置，都會影響最終的觀看體驗。
針對本地指揮室，通常建議採用 Gigabit 或更高速的網路基礎架構。針對行動指揮車，系統可能會結合車載區域網路、4G/5G 鏈路、衛星鏈路、專用無線橋接器，以及可行時的光纖接入。針對遠端站點，設計時應考量上行頻寬、壓縮策略、重新連線行為及本地緩衝。
當影像需要送往上一級平台時，專案團隊也應確認接收協定、編解碼需求、驗證方式、頻道註冊邏輯、串流命名規則，以及平台的同時處理量。這些細節將決定實體網路就緒後，影像能否順利連接。
一套成功的 IP 影像系統，同時取決於媒體處理能力與網路設計。若頻寬、路由、安全及平台整合未妥善規劃，光有協定支援是不夠的。
此架構最有價值的應用場合

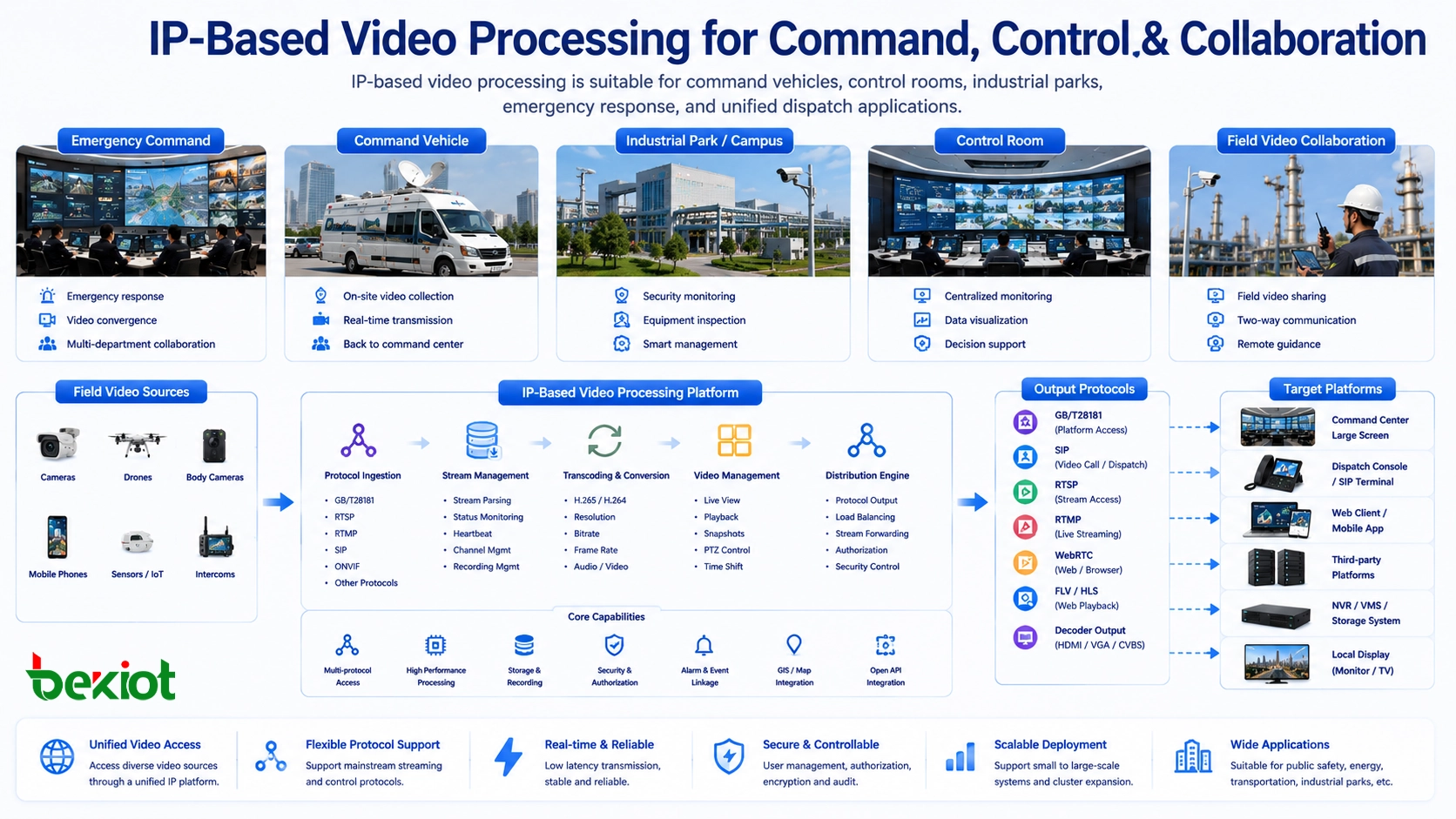

IP 影像處理在需要大量影像來源、彈性分發、遠端觀看、緊湊部署，以及與通訊系統整合的專案中，特別有價值。典型環境包含緊急指揮車、臨時指揮所、公安派遣室、工業園區控制中心、企業消防隊、交通管理中心、能源運轉站點，以及大型設施的安防監控室。
在緊急應變專案中，系統可接收行動現場影像，並即時轉發給指揮中心。在工業園區，它可以匯集固定攝影機、巡檢終端及警報相關的影像來源。在交通運輸專案中，它可以連接車載影像、路邊攝影機及控制室顯示器。在大型企業園區，它可以將影像、語音、對講、廣播及事件應變流程結合起來。
這些場景背後共同的需求，不僅僅是影像顯示，真正的需求是更快的決策、更佳的態勢感知、更簡單的系統擴充，以及現場人員與指揮中心之間更有效率的協調。
專案設計的執行檢查清單
在部署 IP 影像處理解決方案之前，專案團隊應先列出所有需要的影像來源。這包括攝影機類型、設備品牌、接入協定、解析度、位元率、幀率、音訊需求、控制需求，以及是否需要雙向通訊。
第二步是定義輸出目的地。某些串流可能需要送往電視牆，某些送往瀏覽器介面，某些送往上一級的 GB/T28181 平台，某些送往 SIP 影像通訊系統，還有一些則送往錄影或儲存伺服器。每個目的地可能需要不同的編碼與傳輸參數。
第三步是網路與容量規劃。專案應估算同時存在的串流數量、總頻寬、上行頻寬需求、儲存需求、解碼負載、CPU 或硬體轉碼能力，以及容錯切換方式。若系統用於緊急或工業安全場景，則應一開始就考量備援與備援鏈路。
最後一步是操作設計。系統必須讓調度員易於使用。操作員應能在緊急狀況下，直接預覽來源、切換版面、推送串流、啟動會議、控制終端及檢查系統狀態，而不需要處理複雜的工程參數。
對系統業主的長期效益
對系統業主而言，IP 影像處理的長期價值不只是降低佈線複雜度。它也提升了系統的適應能力。當新增攝影機、無人機、行動裝置或平台時，系統通常可透過網路設定、協定調整或軟體升級來擴充，而不必重建整套路影像線路結構。
它也提升了可維護性。工程師可以從平台端監看串流狀態、檢查設備在線情況、診斷協定問題，以及調整影像參數。這比在擁擠的機櫃或車載機箱中，逐一追查大量的 HDMI 線纜、轉換器、分配器及矩陣埠更有效率。
對指揮應用來說，它改善了協作能力。影像可以跨部門共享、傳送給遠端專家、結合語音會議、與派遣事件連結，並依照工作流程顯示在不同的終端上。這讓影像成為指揮系統中實用的一部分，而非一座孤立的視覺孤島。
常見問題
IP 影像處理是否會完全取代 HDMI？
不一定。HDMI 在最終顯示輸出、本地螢幕及部分專用設備上仍然有用。在許多專案中，較理想的做法是以 IP 進行長距離傳輸、串流管理、協定轉換及平台共享，而只在最終顯示裝置附近使用 HDMI 解碼器。
為什麼 GB/T28181、RTSP、RTMP、SIP、WebRTC、FLV 等協定如此重要？
不同的設備與平台使用不同的媒體協定。GB/T28181 常見於安防及政府影像平台；RTSP 廣泛用於 IP 攝影機；RTMP 通常用於直播工作流程；SIP 支援影像通訊；WebRTC 支援低延遲的瀏覽器觀看；而 FLV 則可在某些系統中用於網頁預覽。
一台設備真的能處理這麼多影像頻道嗎？
這取決於硬體效能、網路容量、編解碼類型、解析度、位元率，以及是否需要轉碼。在合適的設計下，一台具備 Gigabit 網路的緊湊型匯集設備，確實能接收大量的 IP 串流，但實際容量必須依照專案需求進行計算。
在 IP 影像整合中，最大的風險是什麼？
最大的風險是假設所有的 IP 影像串流都會自動相容。現實中，不同的編解碼格式、解析度、位元率、幀率、傳輸方式及驗證規則，都可能造成整合問題。專案在部署前，應先驗證協定相容性及轉碼需求。
哪些專案最能從此架構中獲益？
擁有大量影像來源、安裝空間受限、有遠端觀看需求、行動部署、需連結上級平台，或具備指揮調度流程的專案，受益最大。例如緊急指揮車、企業消防隊、工業園區控制室、公安派遣中心，以及交通運輸指揮系統等。
