感應電動勢是一種電氣效應，它使發電機能夠產生電壓、使變壓器能夠傳遞能量、使傳感器能夠檢測運動，並讓許多電磁系統把運動或變化的磁場轉換爲可用信號。
電磁感應背後的核心思想
感應電動勢，或稱感應 electromotive force，是當與導體或線圈相鏈的磁通發生變化時在其中產生的電壓。這裏的“force”並不是機械力。在電氣工程和物理學中，EMF 指每單位電荷獲得的能量，單位爲伏特。
其基本原理很簡單：當導體經歷變化的磁場，或以切割磁力線的方式在磁場中運動時，就會產生電壓。如果電路閉合，這個電壓可以推動電流；如果電路開路，端子之間仍可能存在電壓，但電流不能持續流動。
變化的磁通
磁通描述的是有多少磁場穿過給定面積。如果磁場強度變化、面積變化、角度變化，或導體相對於磁場發生運動，與電路相鏈的磁通就會改變。
這種變化的磁通就是感應電動勢出現的直接原因。具有多匝繞組的線圈能夠產生更大的感應電壓，因爲每一匝都與變化的磁通相鏈，其作用會疊加在一起。
一句話理解法拉第定律
法拉第定律指出，電路中的感應電動勢與磁通鏈變化率成正比。磁通變化越快，感應電壓越高；線圈匝數越多，感應電壓也會增加。
這也是發電機使用旋轉線圈或旋轉磁場、變壓器使用交變磁通、感應式傳感器通過磁場變化檢測運動或位置的原因。
感應電動勢是如何產生的
產生感應電動勢通常有兩種常見方式。第一種是改變靜止導體或線圈周圍的磁場；第二種是讓導體在磁場中運動，使其切割磁力線。
這兩種方法都遵循同一個電磁感應原理。區別在於磁通變化的物理來源不同。在變壓器中，磁場隨交流電而變化；在發電機中，機械運動改變磁通鏈。
通過改變磁場產生
如果線圈放置在隨時間增強或減弱的磁場附近，穿過線圈的磁通就會變化。這種變化的磁通會在線圈中感應出電壓，而線圈本身並不一定需要移動。
這一原理用於變壓器、電感器、無線充電線圈、電流互感器、電磁拾音器以及許多傳感設備。在這些系統中，變化的磁場通常由交流電或隨時間變化的磁源產生。
通過導體在磁場中運動產生
當導體在磁場中運動時，導體內部的自由電荷會受到磁力作用。這會使電荷沿導體分離，併產生電壓差，這種現象稱爲運動電動勢。
感應電壓取決於磁場強度、導體長度、運動速度，以及導體運動方向與磁場之間的角度。當導體以直角切割磁力線時，會產生最大的電動勢。
通過線圈在磁場中旋轉產生
發電機通常利用旋轉運動。當線圈在磁場中旋轉時，線圈面積與磁場之間的角度不斷變化，從而產生變化的磁通並輸出交流電動勢。
線圈旋轉越快，磁通變化越快。根據發電機設計不同，這會提高產生的電壓和頻率。這也是許多交流發電機和 alternator 的基本工作基礎。
楞次定律的作用
楞次定律解釋了感應電動勢和感應電流的方向。它指出，感應電流的方向總是反抗導致它產生的磁通變化，因此法拉第定律中會出現負號。
楞次定律所描述的反抗作用並不是偶然現象，而是能量守恆的體現。如果感應電流不是反抗原有變化而是幫助這種變化，系統就可能在沒有輸入的情況下產生能量，這將違反物理原理。
爲什麼方向很重要
方向在電機、發電機、繼電器、變壓器、感應制動和保護電路中都很重要。如果線圈產生的電動勢方向與系統設計不一致，電路可能無法按預期工作。
在實際接線中，極性標記、繞組方向、端子標識和相位關係都很關鍵。工程師在連接線圈、變壓器、發電機和傳感器時，必須理解感應電動勢的方向。
電機中的反電動勢
當電機旋轉時，其繞組在磁場中運動，併產生一個與供電電壓相反的感應電壓，這稱爲反電動勢。它會在正常運行中限制電流，是電機行爲的重要組成部分。
在啓動時，電機轉速較低，因此反電動勢也較低，這可能允許較大的啓動電流。隨着電機加速，反電動勢升高，並降低推動繞組電流的淨電壓。

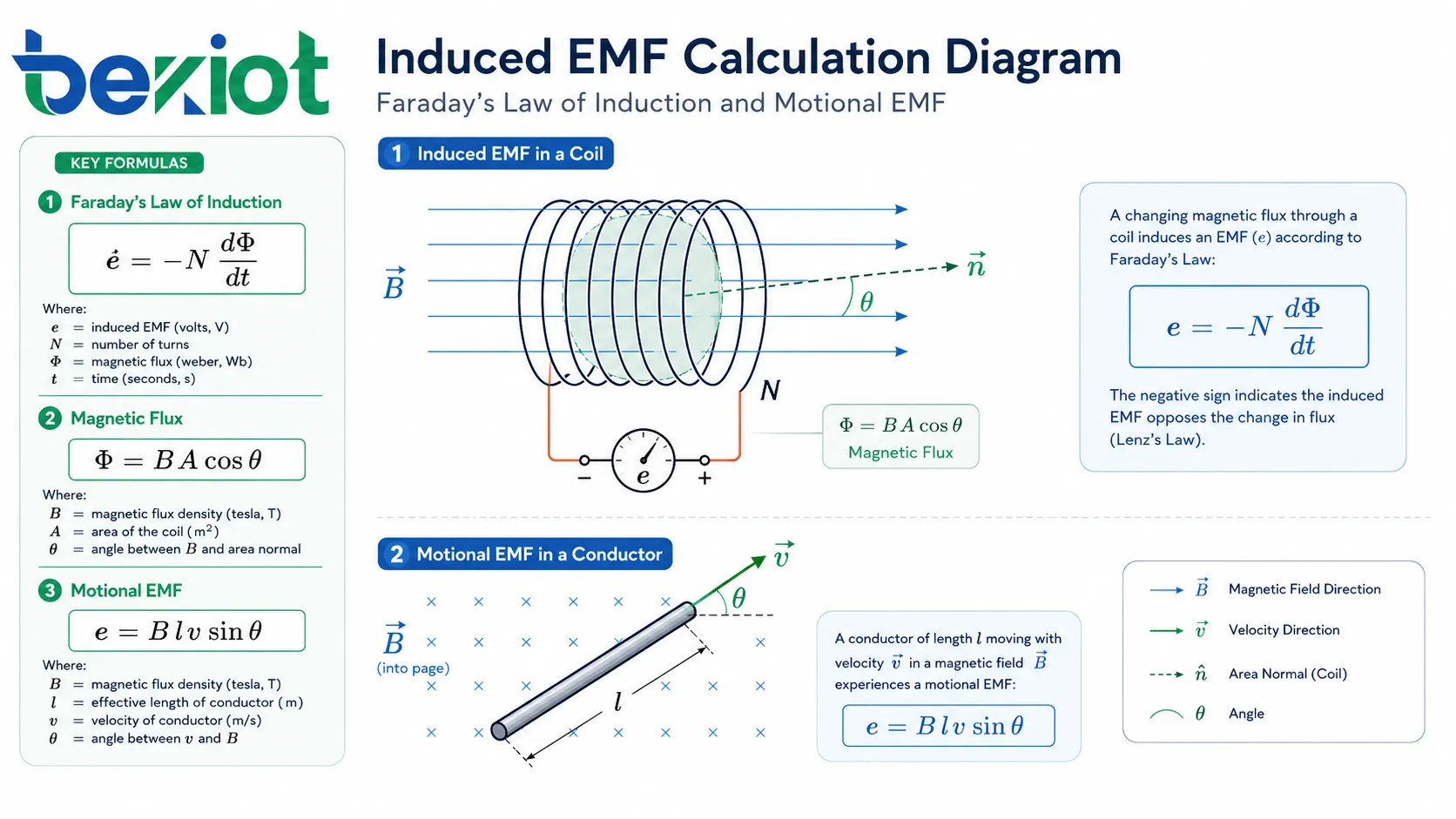

用於計算的主要公式
感應電動勢可以根據不同物理情況用不同方法計算。最通用的公式是法拉第定律。對於在磁場中運動的直導體，使用運動電動勢公式通常更方便。
計算之前，應先判斷問題涉及的是線圈中的變化磁通、磁場中運動的導體，還是旋轉線圈。然後再選擇與具體情況匹配的公式。
線圈的法拉第定律
通用公式爲：
ε = -N × ΔΦ / Δt
在這個公式中，ε 是以伏特表示的感應電動勢，N 是線圈匝數，ΔΦ 是以韋伯表示的磁通變化量，Δt 是以秒錶示的時間間隔。負號代表楞次定律，表示感應電動勢會反抗磁通變化。
在許多實際計算中，通常使用其大小：
|ε| = N × |ΔΦ| / Δt
磁通公式
磁通的計算公式爲：
Φ = B × A × cosθ
其中，Φ 是以韋伯表示的磁通，B 是以特斯拉表示的磁通密度，A 是以平方米表示的面積，θ 是磁場方向與垂直於線圈面積的法線之間的夾角。
如果磁場垂直穿過線圈表面，磁通最大。如果磁場與線圈表面平行，則磁通爲零，因爲沒有磁場穿過迴路面積。
運動電動勢公式
對於在磁場中運動的直導體，常用公式爲：
ε = B × l × v × sinθ
在這個公式中，B 爲以特斯拉表示的磁通密度，l 爲以米表示的有效導體長度，v 爲以米每秒錶示的速度，θ 是運動方向與磁場之間的夾角。如果導體垂直於磁場運動，sinθ = 1，公式就變爲 ε = B × l × v。
| 符號 | 含義 | 常用單位 |
|---|---|---|
| ε | 感應電動勢 | 伏特，V |
| N | 線圈匝數 | 匝 |
| Φ | 磁通 | 韋伯，Wb |
| B | 磁通密度 | 特斯拉，T |
| A | 與磁場相鏈的面積 | 平方米，m² |
| l | 有效導體長度 | 米，m |
| v | 導體速度 | 米每秒，m/s |
| t | 時間 | 秒，s |
分步驟計算示例
當物理過程被清楚識別後，計算會更容易。第一個示例使用線圈的法拉第定律，第二個示例使用運動導體的運動電動勢公式。
示例一：磁通變化的線圈
一個線圈有 200 匝。每匝的磁通在 0.5 秒內從 0.06 Wb 變化到 0.02 Wb。平均感應電動勢是多少？
磁通變化量爲：
ΔΦ = 0.02 - 0.06 = -0.04 Wb
變化量的大小爲 0.04 Wb。使用法拉第定律：
|ε| = N × |ΔΦ| / Δt = 200 × 0.04 / 0.5 = 16 V
平均感應電動勢爲 16 volts。實際極性取決於磁通變化方向和繞組方向，這正是楞次定律所描述的內容。
示例二：在磁場中運動的導體
一根有效長度爲 0.5 m 的直導體，以 3 m/s 的速度在 0.8 T 的磁場中運動。其運動方向垂直於磁場。感應電動勢是多少？
因爲導體垂直於磁場運動，所以 sinθ = 1。計算如下：
ε = B × l × v = 0.8 × 0.5 × 3 = 1.2 V
感應電動勢爲 1.2 volts。如果導體不是垂直運動而是以某一角度運動，結果會更小，因爲 sinθ 因子小於 1。
示例三：由磁場、面積和角度求磁通
一個線圈面積爲 0.02 m²，並放置在 0.5 T 的磁場中。磁場垂直於線圈表面。穿過線圈的磁通是多少？
當磁場垂直於線圈表面時，磁場方向與面積法線之間的角度爲 0 度，因此 cos0° = 1。磁通爲：
Φ = B × A × cosθ = 0.5 × 0.02 × 1 = 0.01 Wb
如果該磁通隨後發生變化，就可以將法拉第定律應用於磁通隨時間的變化，從而計算感應電動勢。
影響感應電壓的因素
感應電動勢會受到多個物理和設計因素影響。理解這些因素有助於工程師設計輸出可預測的發電機、變壓器、傳感器、感應裝置和電磁系統。
磁通變化率
磁通變化越快，感應電動勢越大。這就是爲什麼在同一線圈中，快速移動的磁鐵比慢速移動的磁鐵能產生更高電壓。
在交流系統中，頻率會影響感應電壓，因爲更高的頻率會使磁通變化更快。這對變壓器、交流發電機、感應式電能傳輸和電磁傳感非常重要。
線圈匝數
當相同的磁通變化穿過每一匝時，匝數更多的線圈會產生更高的感應電動勢。這就是變壓器和發電機常使用多匝繞組來獲得目標電壓的原因。
但是，更多匝數也會增加電阻、尺寸、電容，有時還會增加損耗。實際設計必須在電壓輸出、電流能力、溫升、絕緣和物理空間之間取得平衡。
磁場強度
在其他因素不變的情況下，更強的磁場可以產生更多磁通，從而產生更高的感應電動勢。更強的磁體、更好的磁芯和優化的氣隙都可以提升感應性能。
磁性材料同樣重要。合適的鐵芯或鐵氧體磁芯可以集中磁通，但在實際設備中也必須考慮飽和、磁滯和渦流損耗。
面積和方向
迴路面積以及其相對於磁場的方向會影響磁通。更大的迴路可以捕獲更多磁通。對準以獲得最大磁通的迴路，在磁場變化時會產生更強的變化。
在旋轉機械中，線圈與磁場之間不斷變化的角度正是產生交流電動勢的原因。在傳感器中，精確的放置和方向可以提升信號強度和精度。

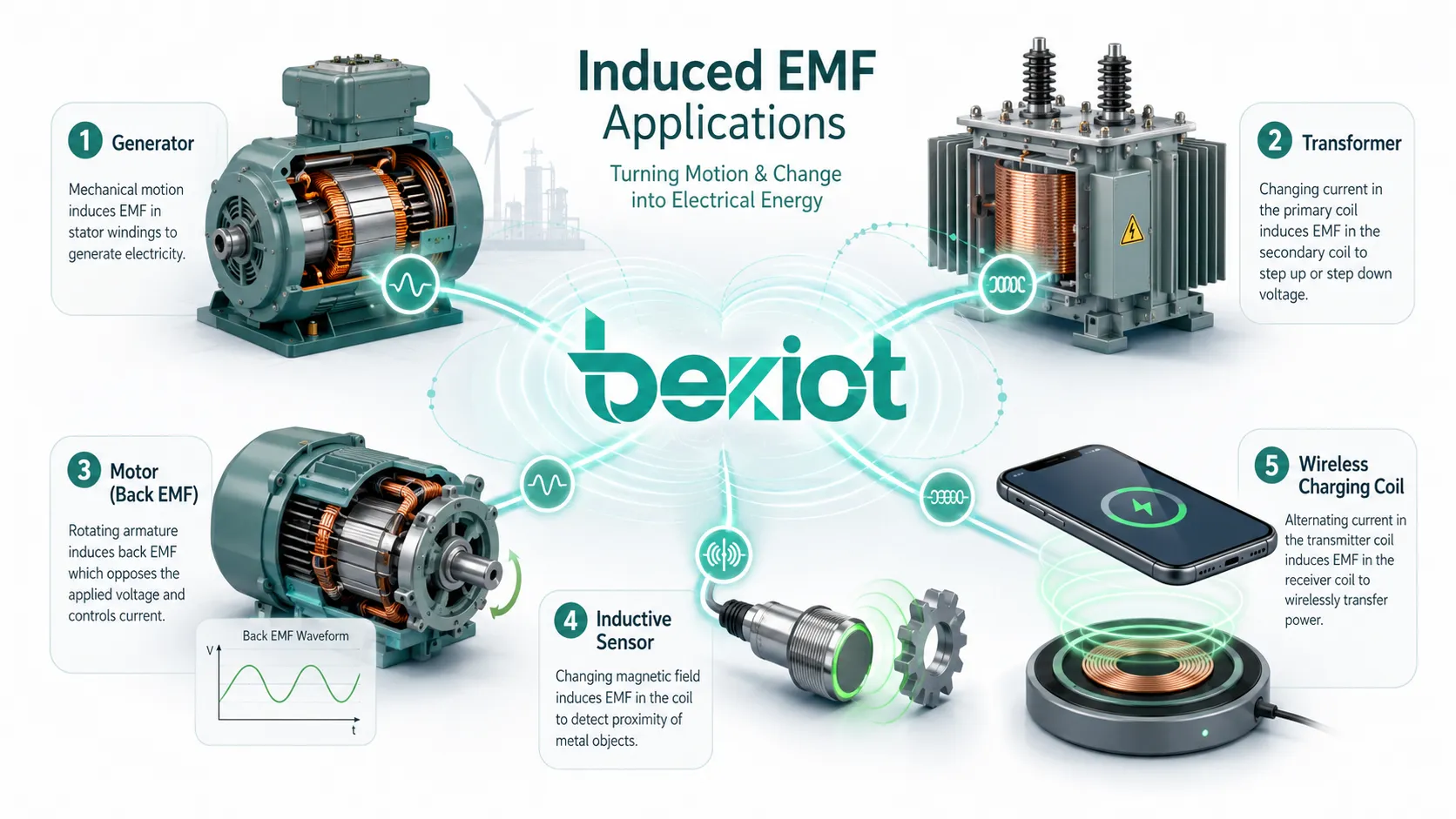

在電氣和電子系統中的應用
感應電動勢是許多電氣技術的基礎，並不只存在於課堂物理中。它出現在發電、能量轉換、信號檢測、運動傳感、無線供電、保護系統和電磁兼容分析中。
發電機和交流發電機
發電機通過電磁感應把機械能轉換爲電能。導體或線圈相對於磁場運動，形成變化的磁通鏈併產生電動勢。
在大型電站中，汽輪機帶動發電機轉子旋轉以產生電力輸出。在較小系統中，汽車交流發電機、便攜式發電機和自行車發電裝置也在不同規模上使用同一基本原理。
變壓器和電力轉換
變壓器利用感應電動勢在繞組之間通過變化磁場傳遞能量。一次繞組中的交流電會在磁芯中產生變化磁通，並在二次繞組中感應出電壓。
電壓比主要取決於一次繞組和二次繞組之間的匝數比。這使變壓器成爲電力配電、充電器、適配器、隔離電路、音頻系統和工業設備中的關鍵部件。
電機和反電動勢
電機在旋轉時會產生反電動勢。這個感應電壓會反抗外加供電電壓，並影響電機電流、速度調節、效率和控制行爲。
電機驅動器常利用反電動勢信息進行控制，尤其是在無刷直流電機和無傳感器控制系統中。理解反電動勢有助於工程師設計更安全、更高效的電機系統。
傳感器和測量設備
感應傳感器、磁拾音器、電流互感器、轉速計、金屬探測器以及某些流量計都依賴感應電動勢。這些設備把運動、位置、電流或磁場變化轉換爲電信號。
由於感應電壓取決於運動和磁場變化，這類傳感器常用於非接觸測量、旋轉機械監測、速度檢測和工業自動化。
無線充電和感應式電能傳輸
無線充電利用變化磁場在接收線圈中感應電壓。發射線圈產生交變磁場，接收線圈把部分變化磁通轉換成電能。
效率取決於線圈對準、距離、頻率、磁路設計、負載條件和控制電子電路。對準不良或距離過大都會降低感應電壓並增加損耗。
實際設計與測量注意事項
在真實系統中，感應電動勢會受到非理想條件影響。電阻、漏磁通、磁芯損耗、渦流、電容、溫度、負載電流、波形形狀和機械公差都會影響測得的電壓。
開路電壓和帶載電壓
根據法拉第定律計算出的感應電動勢，通常表示在考慮內部壓降和負載效應之前產生的電壓。當連接負載時，電流會流動，端電壓可能低於開路電動勢。
這種情況常見於發電機、變壓器、電池和傳感器。工程師必須區分產生的電動勢和實際帶載運行時的端電壓。
渦流和損耗
變化的磁場會在導電材料中感應出環流，這些電流稱爲渦流。它們會在變壓器鐵芯、電機鐵芯、發電機疊片以及附近金屬結構中造成發熱和能量損耗。
爲了降低渦流損耗，磁芯通常採用疊片結構，或使用電阻率較高的材料。鐵氧體磁芯也常用於高頻應用，因爲它們可以降低某些損耗機制。
使用儀器測量
感應電動勢可以用電壓表、示波器、數據採集系統或專用分析儀測量。正確儀器取決於信號電平、頻率、波形、源阻抗，以及該電壓是穩定、脈衝還是交流形式。
對於快速變化的信號，示波器通常比簡單萬用表更有用，因爲它能顯示波形形狀、峯值、時序和瞬態行爲。對於正弦交流，通常使用 RMS 電壓。
計算時常見的錯誤
許多感應電動勢計算錯誤來自混淆磁通、磁場、面積和角度。另一個常見錯誤是忽略線圈匝數，或使用錯誤的磁通變化時間間隔。
把磁場強度誤當作磁通
法拉第定律使用的是磁通，而不僅僅是磁場強度。如果題目給出磁通密度、面積和角度，應先使用 Φ = B × A × cosθ 計算磁通。
只有在已知磁通後，才能用磁通隨時間的變化來計算感應電動勢。跳過這一步可能導致單位錯誤和結果錯誤。
忽略方向和極性
如果題目只要求大小，可以省略法拉第定律中的負號。如果題目要求方向或極性，則必須考慮楞次定律。
方向取決於磁場方向、線圈繞向、運動方向，以及磁通是在增加還是減少。爲了準確分析極性，通常需要藉助圖示。
混淆峯值、平均值和 RMS 值
交流感應電動勢可以用峯值電壓、平均電壓或 RMS 電壓描述，這些值並不相同。RMS 常用於實際交流功率計算，而峯值常用於波形分析。
在比較發電機、變壓器或傳感器規格時，應始終確認所給的是哪一種電壓值，以及對應的運行條件是什麼。
FAQ
什麼是感應電動勢？
感應電動勢是當與導體或線圈相鏈的磁通發生變化時產生的電壓。它可以由變化的磁場、運動的導體或磁場中旋轉的線圈產生。
用什麼定律計算感應電動勢？
法拉第定律用於計算感應電動勢。常用公式爲 ε = -N × ΔΦ / Δt，其中 N 是線圈匝數，ΔΦ 是磁通變化量，Δt 是時間間隔。
爲什麼法拉第定律中有負號？
負號代表楞次定律，表示感應電動勢的方向會反抗導致它產生的磁通變化。這體現了能量守恆。
運動電動勢如何計算？
運動電動勢通常用 ε = B × l × v × sinθ 計算。如果導體垂直於磁場運動，公式變爲 ε = B × l × v。
感應電動勢一定會產生電流嗎？
不會。感應電動勢產生的是電壓。只有存在閉合導電路徑時，電流纔會流動。在開路中，端子之間可以存在電壓，但不能形成持續電流。
感應電動勢在真實系統中用在哪裏？
感應電動勢用於發電機、交流發電機、變壓器、電機、感應傳感器、電流互感器、無線充電系統、磁拾音器以及許多電磁測量設備。
