直埋式光纜強化，是針對全程未鋪設連續管路或導管、直接埋入地下的光纜，所採用的結構設計、材料選用與施工防護措施的總稱。由於光纜長期暴露於土壓、濕氣、石礫、囓齒動物、意外挖掘、溫度變化與地層長期位移等威脅，完善的強化設計是確保光學性能與使用壽命的關鍵。

強化型地下光纜並非只是加厚外護套的一般光纜，而是一套完整的防護體系，可能包含阻水材料、抗張體、鎧裝層、抗壓結構、防囓齒設計、耐腐蝕金屬或非金屬元件、耐用外護套、警示帶、路徑標示、適當的溝槽墊層，以及經過驗證的驗收程序。正確的強化方式需依據土壤條件、埋設深度、牽引方法、機械風險、濕氣暴露程度與通訊鏈路的重要性來選擇。

為什麼地下佈線需要更嚴格的防護

地下安裝看似比架空安裝更安全，因為光纜遠離風吹日曬，但實際上土壤環境帶來了另一組獨特的風險。光纜可能受到壓實土壤的擠壓、石塊的撞擊、施工工具的損傷、囓齒動物的啃咬、地層下陷時的拉扯，以及長期滯留於護套周圍的水氣侵蝕。

不同於管路內的光纜，直埋光纜與周圍環境的物理隔離極為有限。一旦外護套受損，土壤濕氣便會滲入內部結構；若光纜被擠壓變形，光纖可能產生微彎或宏彎損耗；若路徑標示不清，未來的挖掘工程可能在毫無預警的情況下切斷通訊鏈路。

因此，光纜強化有兩大核心目標：一是保護光纜本體免受機械與環境應力的損害；二是讓整條路徑在整個使用壽命內，都能更安全地安裝、辨識、維護與修復。

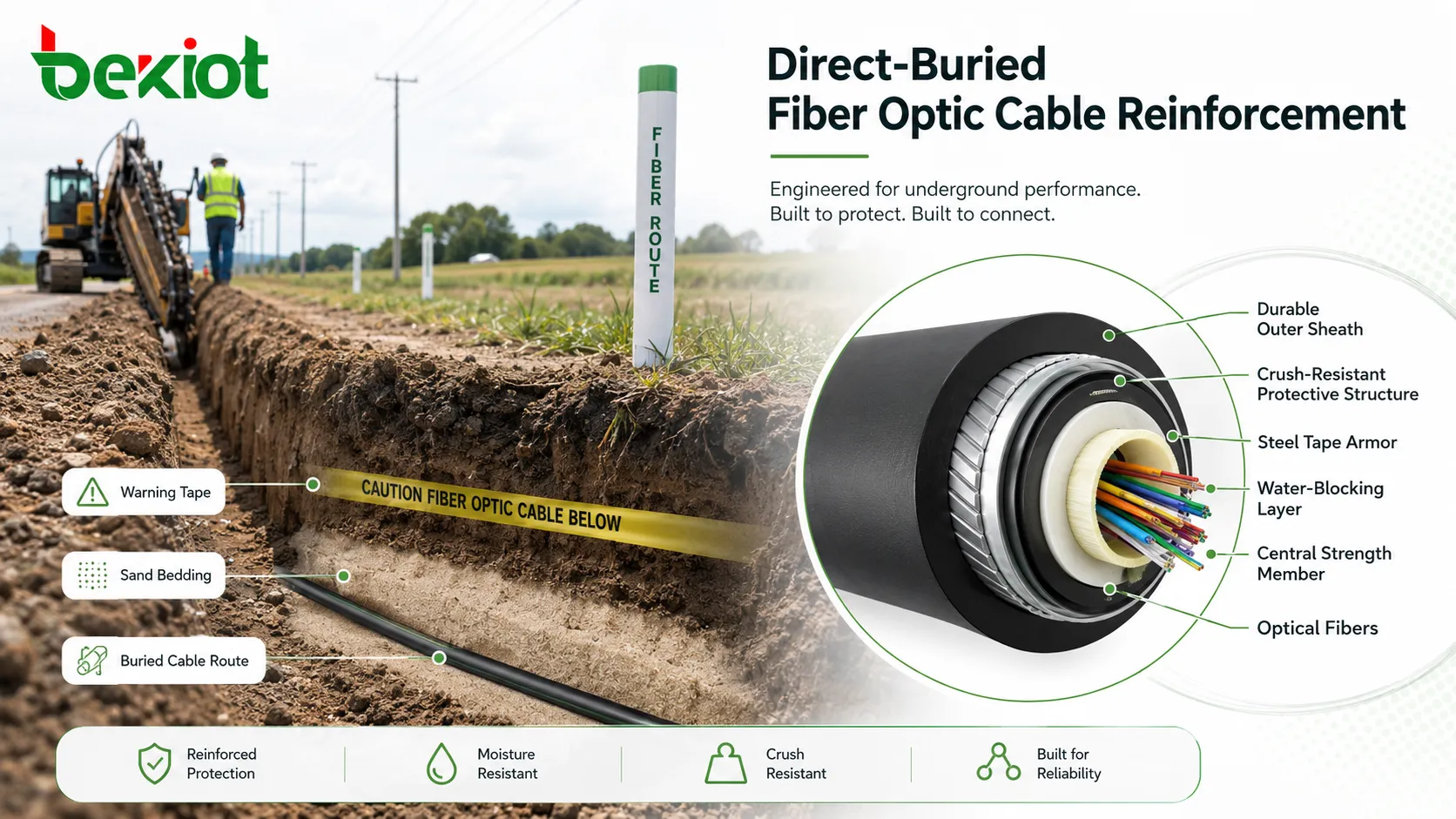

光纜內部的防護層結構

外護套

外護套是抵擋土壤、濕氣、磨損與搬運損傷的第一道防線。常見的護套材料包括聚乙烯（PE）與其他適用於戶外的高分子化合物。護套必須具備抗開裂、耐環境老化，以及在牽引、敷設與回填過程中抵抗機械磨損的能力。

對於直埋應用，護套的厚度與材料品質至關重要。強度不足的護套可能被尖銳石塊割破、在安裝過程中刮傷，或因長期地下環境而劣化。在惡劣環境中，需根據當地現場風險，選用增強耐磨性、耐化學性或防白蟻的特殊護套。

鎧裝層

鎧裝是地下光纜最常見的強化方式之一，依應用不同可採用波紋鋼帶、鋼絲、鋁帶或非金屬鎧裝。鎧裝層能顯著提升光纜的抗擠壓、抗衝擊、抗挖掘損傷與防囓齒動物能力。

金屬鎧裝提供極佳的機械防護，但需考慮連接、接地、腐蝕防護與防雷設計。非金屬鎧裝則不具導電性，適用於接地複雜、腐蝕嚴重或有電磁干擾顧慮的區域。

抗張體

抗張體的作用是承受光纜的牽引張力與長期應力，常見材料包括鋼絲、芳綸紗、玻璃紗、玻璃纖維強化塑膠（FRP）等。其核心功能是承擔機械負荷，確保光纖不會被拉伸超過安全極限。

抗張體的規格必須與安裝方式匹配。長距離牽引、犁式敷設或跨越不平坦地形的光纜，所需的抗拉性能遠高於短距離人工敷設的路段。

阻水材料

阻水結構的作用是在護套受損時，防止濕氣沿光纜纖芯縱向傳播。常見的實現方式包括填充凝膠、乾式遇水膨脹紗、阻水帶或其他阻濕結構。

乾式阻水材料在熔接作業時更易處理，可減少凝膠清理的工作量；充膠式設計則提供更強的防水性能，但現場端接時較為髒亂。選擇取決於光纜設計、施工人員偏好與專案要求。

鬆套管與光纖保護

多數戶外光纜採用鬆套管結構，光纖被置於可自由移動的套管內，避免直接承受外部應力。這種設計能有效減少從光纜護套傳遞到玻璃光纖的應力。

套管結構、填充材料、光纖芯數、緩衝層設計與中心抗張體的配置，都會影響光纜的長期性能。強化設計必須在保護光纖的同時，避免光纜過於僵硬而難以實際安裝。

可靠的地下光纜是由多層防禦體系構成的：外護套抵擋土壤侵蝕，鎧裝層抵抗機械衝擊，抗張體承受牽引力，阻水結構限制濕氣擴散。

機械強化方式

鋼帶鎧裝

波紋鋼帶鎧裝是直埋光纜最廣泛使用的強化方式。波紋結構在保持柔韌性的同時，提供了優異的抗擠壓與抗外部衝擊能力，同時也能有效阻擋囓齒動物與意外工具接觸。

鋼帶鎧裝適用於多數一般地下路徑，但需做好防腐蝕保護。光纜護套必須保持完整，安裝過程中應避免損傷護套。若路徑經過高腐蝕性土壤區域，需仔細評估光纜設計與金屬防護要求。

鋼絲鎧裝

鋼絲鎧裝提供極高的抗拉與機械防護能力，特別適用於惡劣路徑、不穩定地層、陡坡、河流穿越，以及牽引力或外部負荷較大的安裝場景，能顯著提升抗拉伸與局部抗壓能力。

缺點是重量增加、彎曲半徑更大，且搬運與安裝要求更高。施工團隊必須嚴格遵守製造商規定的牽引張力與彎曲半徑限制，避免損傷光纜。

非金屬強化

非金屬強化材料包括芳綸紗、玻璃紗、玻璃纖維棒或強化聚合物層。這些材料能提升抗拉強度與防囓齒能力，同時不會形成導電的金屬路徑。

非金屬設計特別適用於電力設施環境、雷擊高發區、鐵路廊道，或金屬鎧裝接地困難的場所，也能減少腐蝕顧慮，但機械強度仍需與路徑條件匹配。

雙護套結構

部分直埋光纜設計採用雙護套或額外防護層。第二層護套可進一步提升耐磨性、防潮性與機械耐用性，同時有助於將鎧裝層與外部環境隔離。

雙護套結構會增加光纜的直徑與剛度，設計人員需確認光纜仍能在規定的彎曲半徑、牽引力與接續盒要求範圍內完成安裝。

防囓齒設計

囓齒動物損傷是鄉村、農業區、林區與公共設施廊道的常見風險。強化措施可包括金屬鎧裝、玻璃紗、硬質聚合物層，或專門設計用於驅趕啃咬的特殊護套材料。

沒有任何設計能在所有條件下完全免疫囓齒動物攻擊。若當地囓齒動物活動頻繁，還需結合路徑選擇、增加埋深、易損段加裝保護板或管路，以及定期檢查策略。

路徑層級的防護措施

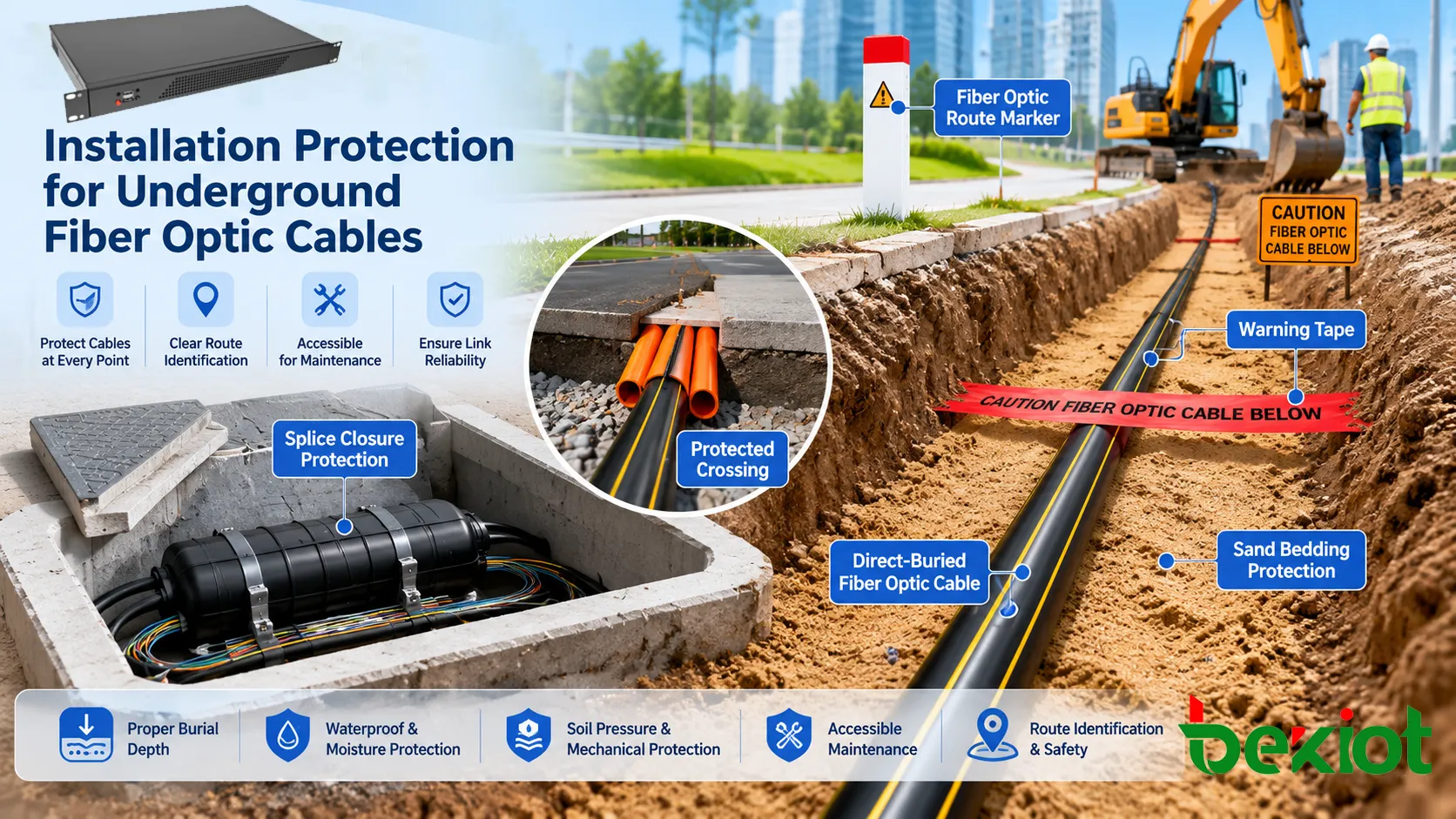

堅固的光纜結構只是解決方案的一部分，直埋敷設的成敗同樣取決於路徑工程設計。不良的溝槽準備工作，即使是最高品質的光纜也可能受損。適當的墊層、回填、埋深、間距、警示帶與路徑標示，是長期防護的關鍵。

在許多專案中，最嚴重的故障並非來自光纜製造缺陷，而是安裝失誤。光纜下方的尖銳石塊、過大的牽引力、過小的彎曲半徑、不當的壓實、遺漏警示帶，或未記錄的路徑，都可能埋下日後故障的隱患。

路徑層級的防護應在光纜交貨前完成規劃。專案需明確定義溝槽深度、墊層材料、穿越方式、道路防護、標示樁、預留餘長儲存、接續盒位置與竣工文件要求。

溝槽設計與安裝要求

埋設深度

埋設深度應遵循當地法規、專案規範、業主要求與現場風險評估。有車輛負荷、農業活動、道路穿越或未來建設風險的區域，可能需要更深的埋設或額外的機械防護。

埋深不應視為單一通用數值。人行道、綠地、高速公路路肩、工業廠區或鐵路廊道下的光纜，可能需要不同的防護標準。設計人員應在施工前確認當地的具體要求。

墊層與回填

光纜應敷設在不含尖銳石塊、建築廢棄物、金屬碎片或硬物的適當墊層材料上。通常使用沙子或篩選過的土壤，以減少對光纜護套的點狀壓力。

回填作業必須謹慎進行。直接傾倒大石塊或在光纜上方過度壓實，可能損傷護套或變形光纜結構。壓實作業應符合土木工程要求，同時保護光纜免受過度局部壓力。

警示帶與路徑標示

警示帶應安裝在光纜上方，在未來挖掘者到達光纜深度前發出警報。部分路徑可使用可探測警示帶、標示樁、電子標記或示蹤線，以提升路徑定位的準確性。

路徑標示在長距離、鄉村、工業與公共設施廊道中尤為重要。沒有清晰記錄與標示的埋設光纜，在後續施工中發生意外損傷的風險會大幅增加。

穿越段與高風險區域

道路穿越、鐵路穿越、排水渠、建築物入口、橋樑引道與公共設施交會處，通常需要額外的防護。即使大部分路徑採用直埋方式，這些區段也可使用管路、鋼管、混凝土保護、定向鑽孔或保護板。

穿越段設計應考慮負荷、振動、地層下陷、修復通道與未來挖掘可能性。光纜在進出口處不應被強行彎曲成過小的半徑。

預留餘長與接續防護

預留餘長圈與接續盒必須受到防水、防土壓與防機械損傷的保護。接續坑、人手孔、熔接盒與過渡點的安裝位置，應確保後續維護時易於接近。

防護不當的接續點往往成為整條鏈路的弱點。即使光纜本體的強化非常完善，受損的熔接盒或進水的接續坑仍可能導致整條通訊鏈路中斷。

標準與測試考量

機械性能

直埋光纜通常需通過抗拉強度、抗擠壓、抗衝擊、反覆彎曲、扭轉與耐磨損等性能測試。這些測試有助於驗證光纜是否能夠承受安裝過程與長期地下應力。

所需的性能指標應來自專案規範、光纜標準與製造商數據手冊。適用於一般戶外管路的光纜，可能不具備直埋所需的足夠抗擠壓或抗衝擊能力。

水滲透性能

水滲透測試用於驗證在規定條件下，水是否會沿光纜纖芯縱向傳播。這一點至關重要，因為如果濕氣在光纜內部擴散，一個小的護套損傷點可能導致長距離的濕氣問題。

對於地下路徑，阻水性能應與護套品質、接續密封、熔接盒防護與光纜端頭密封一併評估。整條鏈路都必須防止濕氣移動，而不僅僅是工廠出廠的光纜段。

溫度與環境老化

戶外光纜需通過溫度循環、低溫彎曲、高溫運行與材料老化測試。土壤溫度變化通常不如架空路徑極端，但地下光纜仍會面臨季節變化、凍融循環，或來自鄰近公共設施的熱量影響。

環境測試應與當地氣候與安裝條件匹配。寒冷地區、沙漠土壤、化工廠區與沿海地質條件，可能需要對材料進行不同的考量。

光學性能

強化設計不應犧牲光學性能。在經過機械與環境測試後，光纜的衰減應保持在可接受範圍內。即使光纜看起來物理完好，過度的壓力、彎曲或拉伸應力也可能導致損耗增加。

驗收測試應包括光時域反射儀（OTDR）測試、插入損耗測試、端面檢查，並與設計預算進行比較。測試結果應作為基線記錄保存，用於未來的故障排除。

連接與接地

如果光纜包含金屬鎧裝、金屬抗張體、示蹤線或導電屏蔽層，需審查連接與接地要求。根據路徑不同，金屬元件可能帶來雷擊、故障電流、感應電壓或安全顧慮。

接地設計應遵循適用的電氣與電信法規。非金屬光纜可減少這些顧慮，但如果日後需要定位路徑，仍需配備適當的定位解決方案。

材料選用指南

戶外網路應用場景

電信接取網路

強化型直埋光纜廣泛應用於管路建設不實用或不經濟的接取網路，可用於連接鄉村用戶、小型聚落、路邊機櫃、基地台站點與偏遠服務點。

在這些路徑中，強化設計能降低土壓、濕氣滲入與意外損傷的風險。清晰的路徑標示與竣工記錄尤為重要，因為安裝完成後很長時間才可能進行後續挖掘工程。

工業與公共設施廊道

工業園區、礦場、發電廠、油氣場站、水處理廠與公共設施廊道，通常需要堅固的地下通訊鏈路。這些環境可能存在重型車輛、化學物質暴露、振動與頻繁的維護作業。

強化設計應與路徑規劃相結合。光纜應盡可能避開高風險挖掘區域，在道路、管架、電纜溝與設備場區附近使用防護穿越段。

交通基礎設施

鐵路、高速公路、隧道、港口與機場使用地下光纜進行信號控制、監控、通訊、收費與監測系統。服務中斷可能影響安全與營運效率。

這些專案通常需要更嚴格的安裝控制、完整的路徑文件、穿越段預留備用管路，以及與電力、排水等其他公共設施的清晰間距。

校園與企業廠外網路（OSP）

大型校園、工廠、醫院、大學、物流園區與政府機構，可能在建築物之間或遠端戶外機櫃之間使用直埋光纜。客戶自有廠外網路需要仔細規劃，因為組織需同時負責安裝與長期維護。

在校園環境中，選擇強化光纜時應同時考慮路徑設計、接地政策、維護通道、標示與網路備援。

常見安裝錯誤

使用非直埋專用光纜

除非製造商與專案規範明確允許，否則室內或管路專用光纜不應直接埋設。非直埋光纜通常缺乏鎧裝、阻水結構、抗擠壓能力或適合的護套材料。

使用錯誤的光纜類型會縮短服務壽命，並導致保固與驗收困難。

忽視彎曲半徑限制

強化型光纜通常比一般光纜更堅硬。如果施工人員強行將光纜彎曲成過小的半徑，可能導致光損增加或內部結構損傷。

在牽引、敷設、熔接與最終定位的整個過程中，都必須遵守最小彎曲半徑要求。

不良的溝槽準備

尖銳石塊、不平的溝底、廢棄物與不當的墊層，可能立即損傷光纜，或形成壓力點導致長期故障。

敷設光纜前應檢查溝槽狀況，並在光纜周圍區域進行受控回填。

遺漏路徑記錄

即使光纜安裝得非常完善，如果記錄不全，未來挖掘時仍可能被破壞。遺失的路徑圖、標示樁、警示帶或可探測元件，都會造成不必要的修復風險。

竣工圖應詳細記錄光纜路徑、埋深、接續位置、穿越點、標示與預留餘長位置。

薄弱的接續防護

接續點、熔接盒與分支點是常見的故障位置。如果它們沒有被妥善密封、支撐與保持可接近性，濕氣與機械應力可能導致日後中斷。

接續防護應視為光纜強化策略的一部分，而非事後補救措施。

即使是最堅固的光纜，如果溝槽、墊層、接續防護、路徑標示與驗收測試管理不當，仍然可能發生故障。

驗收與文件管理

安裝完成後，應在最終驗收前對整條路徑進行檢查。檢查項目可包括溝槽記錄、埋深核對、警示帶確認、標示檢查、熔接盒檢驗、光纜入口密封與路徑文件審查。

光學測試應建立基線數據。OTDR曲線、插入損耗結果、光纖識別、熔接損耗、連接器檢查與端到端連通性記錄，都應保存用於未來維護。這些記錄能幫助技術人員將未來的故障與原始狀態進行比對。

文件應包含光纜類型、光纖芯數、盤號、路徑圖、接續位置、預留餘長、測試結果、接地記錄，以及任何與原始設計的偏差。完善的文件能在數年後發生損傷時，大幅縮短修復時間。

維護與長期可靠性

即使運行正常，直埋路徑也需要定期檢查。維護團隊應監控路徑變化、鄰近施工、土壤侵蝕、洪水、道路擴建、公共設施工程與未經授權的挖掘活動。

如果路徑經過高風險區域，應定期檢查標示樁與警示標誌。在路徑附近進行重大土木工程後，應測試光纜鏈路，確認光學性能未受影響。

對於關鍵網路，路徑多樣性至關重要。強化光纜能降低故障概率，但無法消除所有風險。當服務連續性至關重要時，可能需要第二條備用路徑、環狀拓撲或備用通訊線路。

常見問題

管線用光纜可以直接埋設嗎？

只有當光纜製造商與專案規範明確確認該光纜具備直埋等級時才可以。多數管線用光纜缺乏足夠的鎧裝、阻水結構或抗擠壓能力，無法承受直接與土壤接觸的環境。

金屬鎧裝一定比非金屬防護更好嗎？

不一定。金屬鎧裝提供極佳的機械與防囓齒保護，但需要接地與防腐設計。當電氣隔離或耐腐蝕性更為重要時，非金屬設計可能是更好的選擇。

埋設後光纜光損增加的常見原因是什麼？

常見原因包括過度彎曲、擠壓、牽引力超過額定值、墊層不良、尖銳石塊、接續應力、水氣滲入，或回填後光纜發生位移。

既然光纜已經有鎧裝，為什麼還需要警示帶？

鎧裝能降低損傷風險，但無法阻止挖掘機切斷整條路徑。警示帶能在工人到達光纜深度前發出警報，大幅減少意外挖斷的風險。

安裝完成後應保存哪些記錄？

應保存竣工路徑圖、埋深記錄、接續位置、光纜數據手冊、盤號、接地細節、OTDR曲線、插入損耗結果、熔接記錄與標示位置資訊。
