一种随处可见的簡單音訊連接

非平衡音訊是一种音訊訊號連接方式，它通过一根訊號導體和共用的接地或屏蔽层来傳輸聲音。它廣泛用于消費類音訊設備、桌面音箱、媒體播放器、吉他、键盘、笔记本电脑、RCA 輸出、3.5mm 音訊插孔、短跳线、小型調音台、家庭录音室以及许多簡單音訊系統。

非平衡音訊之所以常見，主要原因是結構簡單。它布线容易、實現成本低，并且適合電氣噪音不严重的短距離連接。但由於訊號和接地并不像平衡音訊那样分离，非平衡連接在較長線纜中更容易受到交流嗡聲、嗡鳴、干擾和訊號衰減影响。

非平衡音訊实用且應用廣泛，但它最適合線纜较短、電氣環境较干净，并且連接設備具有稳定接地條件的場景。

非平衡音訊的基本含义

非平衡音訊指一种類比音訊連接：音訊訊號在一根導體上傳輸，并通过接地或屏蔽路徑返回。屏蔽层通常也能帮助减少外部噪音，但它不能像平衡連接那样有效抵消干擾。

在日常使用中，许多常見音訊埠都属于非平衡連接。家庭音響設備上的 RCA 介面、TS 吉他线、3.5mm 立體聲耳机式輸出以及许多 AUX 連接通常都是非平衡的。它们適合簡單播放、樂器連接、短距離跳接和低成本音訊系統。

一路訊號路徑和一路接地路徑

非平衡連接通常使用一路有效訊號路徑和一个接地參考。在單聲道 TS 線纜中，Tip 端傳輸訊號，Sleeve 端承擔接地。在 RCA 線纜中，中心针傳輸訊號，外圈承擔接地。

由於訊號以接地作为參考，任何進入接地路徑的噪音都可能成为音訊的一部分。这就是当線纜過長、屏蔽較差或設備連接到不同電源地时，非平衡音訊容易產生交流嗡聲或嗡鳴的原因。

短距離音訊傳輸

非平衡音訊最適合短線纜傳輸。在许多家庭、桌面和小型設備组合中，設備之間的距離只有幾米，因此非平衡音訊可以表現得很好。

当線纜变长，或靠近電源线、馬達、調光器、變壓器、無線發射器或工業設備时，拾取噪音的可能性会增加。在这些情况下，平衡音訊通常是更好的選擇。

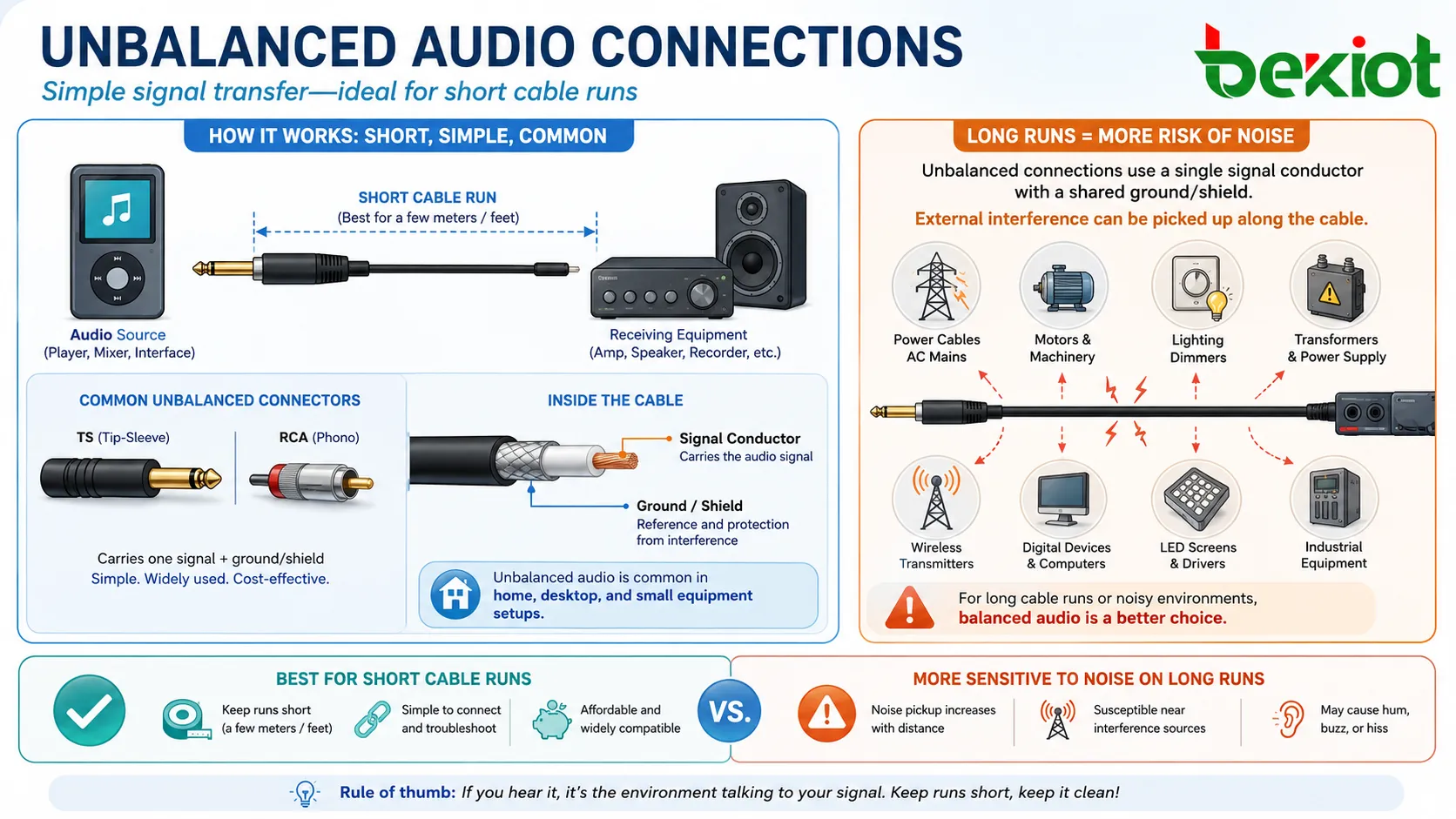

非平衡音訊如何運作

非平衡音訊通过把類比電壓訊號从輸出設備发送到輸入設備来運作。接收設備讀取訊號導體与接地參考之間的電壓差，而这种不断變化的電壓就代表音訊波形。

这种連接方式很直观，但訊號路徑会暴露在若干實際問題中。線纜屏蔽层可以降低干擾，却同時作为接地參考。如果不需要的電氣噪音進入这一路徑，接收設備就可能把它還原为交流嗡聲、嗡鳴、嘶聲或射頻干擾。

訊號傳輸

源設備首先產生音訊訊號，例如媒體播放器中的音乐、吉他的樂器聲音，或調音台輸出的线路電平訊號。隨後訊號通过線纜傳輸到接收輸入端。

輸入設備可以是功放、主動式音箱、音訊介面、錄音機、調音台、效果器踏板或處理器。如果訊號電平和阻抗適當，接收設備就可以正常放大、錄製或處理音訊。

屏蔽层和接地的作用

屏蔽层帮助保護訊號導體免受外部電磁干擾。同時，它通常也作为接地或回流路徑。这种雙重作用簡單且成本低，但也是非平衡音訊更容易受噪音影响的原因。

在干净環境和短線纜條件下，这种設計可以表現良好。在複雜電氣環境中，接地路徑可能会从附近設備或電源系統带入不需要的噪音。

噪音拾取

当線纜像天線一样運作，或接地路徑携带了不需要的電能时，就会发生噪音拾取。这可能產生来自電源系統的交流嗡聲、来自調光器的嗡鳴、来自開關設備的咔哒声，或来自射頻源的干擾。

长距離非平衡線纜更容易收集噪音，因为它们让訊號路徑暴露在更长距離上。線纜品質、屏蔽、走線和接地都會影响最终結果。

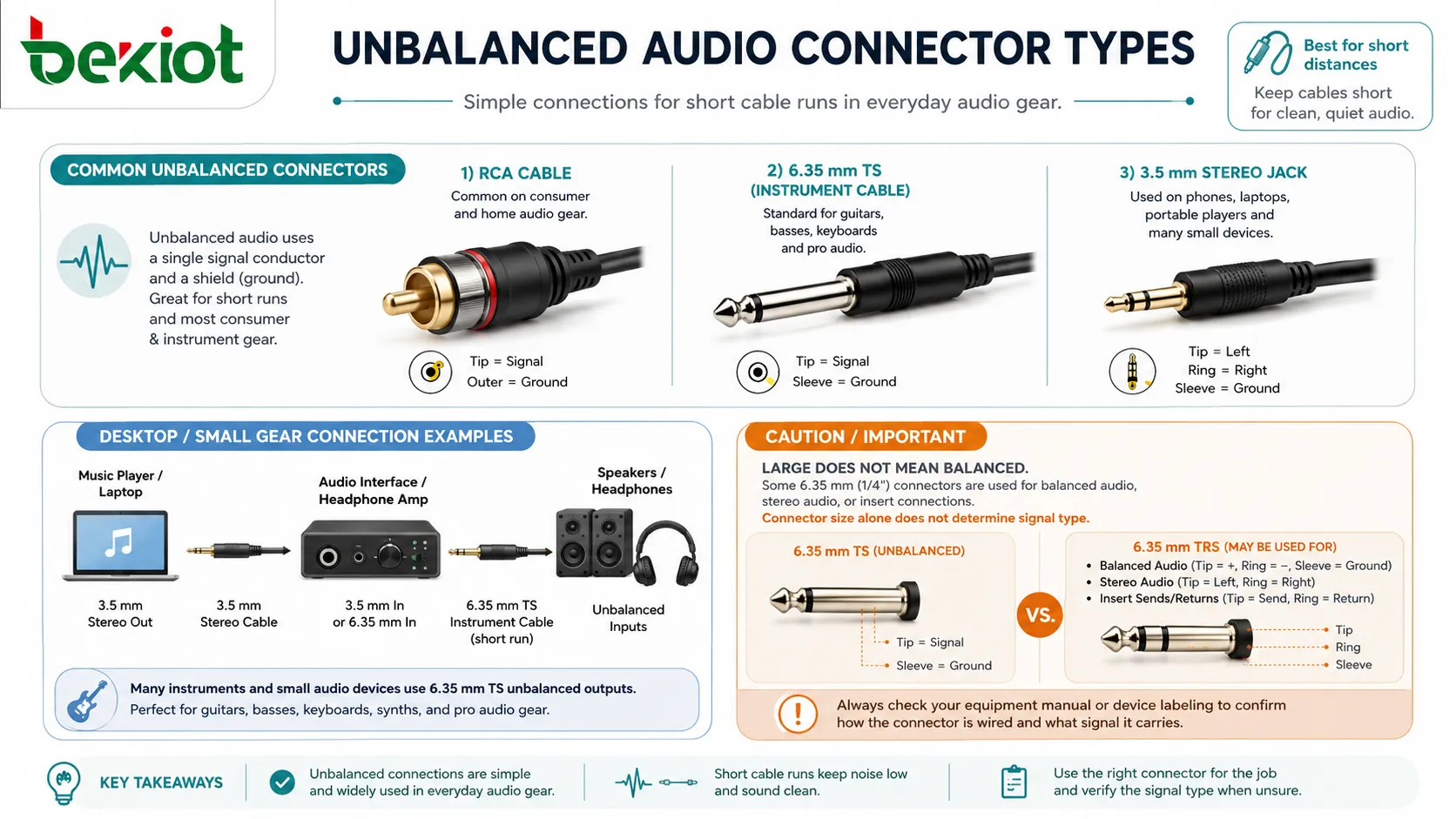

常見連接器類型

非平衡音訊可以使用多种連接器。仅凭連接器外形并不总能判斷訊號是平衡还是非平衡，但有些連接器通常与非平衡音訊相關。

RCA 連接器

RCA 連接器廣泛用于家庭音響、媒體播放器、黑膠唱盤、功放、電視、DJ 設備和消費類播放系統。它们通常傳輸非平衡线路電平音訊。

RCA 連接簡單方便。立體聲連接通常使用两根 RCA 线或两个插头：一路用于左聲道，一路用于右聲道。

TS 連接器

TS 連接器具有 Tip 和 Sleeve 两个接點。它们常見于电吉他、貝斯、键盘、樂器效果器、跳线和部分音訊輸出。TS 線纜通常是非平衡的。

由於樂器電平訊號相對较弱且阻抗较高，較長的 TS 線纜容易变得嘈杂。吉他和樂器系統通常会保留線纜较短，或在需要长距離傳輸时使用 DI 盒。

3.5mm 音訊插孔

3.5mm 音訊插孔常見于笔记本电脑、手機、平板、小音箱、耳机、汽車 AUX 輸入和消費類設備。立體聲 3.5mm 輸出通常是非平衡的，傳輸左聲道訊號、右聲道訊號和共用接地。

这些連接適合个人和桌面使用，但并不適合长距離專業音訊路由。

6.35mm 樂器輸出

许多樂器和小型音訊設備使用 6.35mm TS 非平衡輸出。有些設備也可能使用 6.35mm TRS 連接器来傳輸平衡音訊、立体聲音訊或插入連接，因此应查看設備手冊。

这是常見的混淆來源。较大的四分之一英吋接頭并不自动代表平衡連接。真正決定訊號類型的是接線方式和設備設計。

非平衡音訊与平衡音訊

非平衡音訊和平衡音訊都用于傳輸類比音訊訊號，但它们處理噪音的方式不同。非平衡音訊使用一根訊號導體和接地。平衡音訊使用两根极性相反的訊號導體，再加上屏蔽或接地，使接收輸入能够抑制共模噪音。

这使得平衡音訊更適合长線纜和專業環境。非平衡音訊则仍然適合短距離、簡單且低成本的連接。

項目	非平衡音訊	平衡音訊
訊號導體	一根訊號導體加接地或屏蔽	两根訊號導體加屏蔽或接地
抗噪能力	抗噪能力有限	较强的共模噪音抑制能力
典型線纜長度	最適合短距離連接	適合較長距離連接
常見連接器	RCA、TS、3.5mm AUX	XLR、TRS、平衡端子
典型用途	消費類音訊、吉他、桌面系統、短距離跳接	專業音訊、舞台系統、錄音室、固定安裝音響
主要優勢	簡單、低成本、相容性广	在长距離和高噪音環境中傳輸更干净

为什么平衡音訊更能抑制噪音

平衡音訊以两种相反的電氣形式发送同一訊號。線纜沿途拾取的噪音通常会类似地作用于两根導體。接收輸入将一路訊號与另一路相减，从而抵消大部分共同噪音。

非平衡音訊没有这种抵消機制。它更多依賴屏蔽、短線纜長度和干净的接地條件。

为什么非平衡音訊仍然存在

非平衡音訊仍然流行，是因为它簡單、便宜，并且对许多日常系統来说已經足夠好。媒體播放器到功放之間的一根短 RCA 线可以運作良好，樂器到效果器之間的一根短吉他线也很实用，从笔记本电脑到桌面音箱的一根短 3.5mm 线也簡單有效。

并非每个系統都需要平衡音訊的複雜度。关键是知道什么时候非平衡音訊適用，什么时候它会变成風險。

非平衡音訊的優勢

雖然在專業環境中平衡音訊通常更受青睞，但非平衡音訊也有實際優勢。它不是一种“差”的格式，而是一种簡單且使用邊界清晰的格式。

連接簡單

非平衡音訊連接容易。大多數使用者只需把 RCA、TS 或 3.5mm 線纜插入兼容設備，无需特殊設定。这使它適合消費類設備、小型录音室、樂器和桌面系統。

簡單布线也让小型系統中的故障排查更容易。如果没有聲音，使用者通常可以快速檢查線纜、埠、音量和輸入選擇。

成本较低

非平衡埠和線纜通常比平衡方案更便宜。它们需要更少的導體和更簡單的輸入/輸出電路，因此能降低大眾設備的成本。

对于短距離連接来说，这种成本優勢很有意义，同時不一定会牺牲太多效能。

相容性广

许多設備都支援非平衡音訊。家庭功放、主動式音箱、笔记本电脑、電視、樂器、DJ 控制器、媒體播放器和小型錄音機通常都带有非平衡連接。

这种廣泛相容性让不同类别的設備更容易互連，尤其適合家庭、桌面和半專業環境。

適合樂器使用

电吉他、貝斯和许多键盘通常使用非平衡輸出。效果器板和樂器功放也圍繞这些連接方式設計。

在樂器系統中，線纜選擇和長度很重要。短而高品質的樂器线有助於降低噪音并保留音色。

限制与風險

在更大或要求更高的系統中使用非平衡音訊之前，应理解它的限制。大多數問題与噪音、線纜長度、接地和電平不匹配有关。

容易受噪音影响

非平衡線纜更容易从電源线、變壓器、照明系統、調光器、馬達、無線設備和其他電氣設備中拾取噪音。

当線纜較長、訊號较弱或環境電氣噪音较强时，这个問題会更加明顯。保留線纜较短并合理走線，有助於降低風險。

接地迴路

当連接設備存在不同接地路徑时，可能產生接地迴路。这会造成交流嗡聲或嗡鳴，通常以低頻噪音的形式从扬声器中听到。

当音訊設備連接到不同電源插座，或消費類設備接入專業系統时，接地迴路很常見。平衡音訊、隔离變壓器、合理配电和正確接地做法都可以提供帮助。

線纜距離有限

非平衡音訊不適合长距離線纜。没有適用于所有系統的統一最大距離，但通常越短越好。长距離非平衡線纜会增加噪音和高频损失的風險。

对于固定安裝系統、舞台布线、会议室和設施音訊路由，較長距離通常更適合使用平衡音訊。

電平和阻抗不匹配

某些非平衡音源採用消費级线路電平，而專業輸入可能需要不同電平。樂器輸出也不同于线路輸出。如果電平不匹配，聲音可能过小、噪音较大或失真。

匹配源輸出和接收輸入非常重要。在某些系統中，可能需要 DI 盒、线路電平轉換器、音訊介面或調音台。

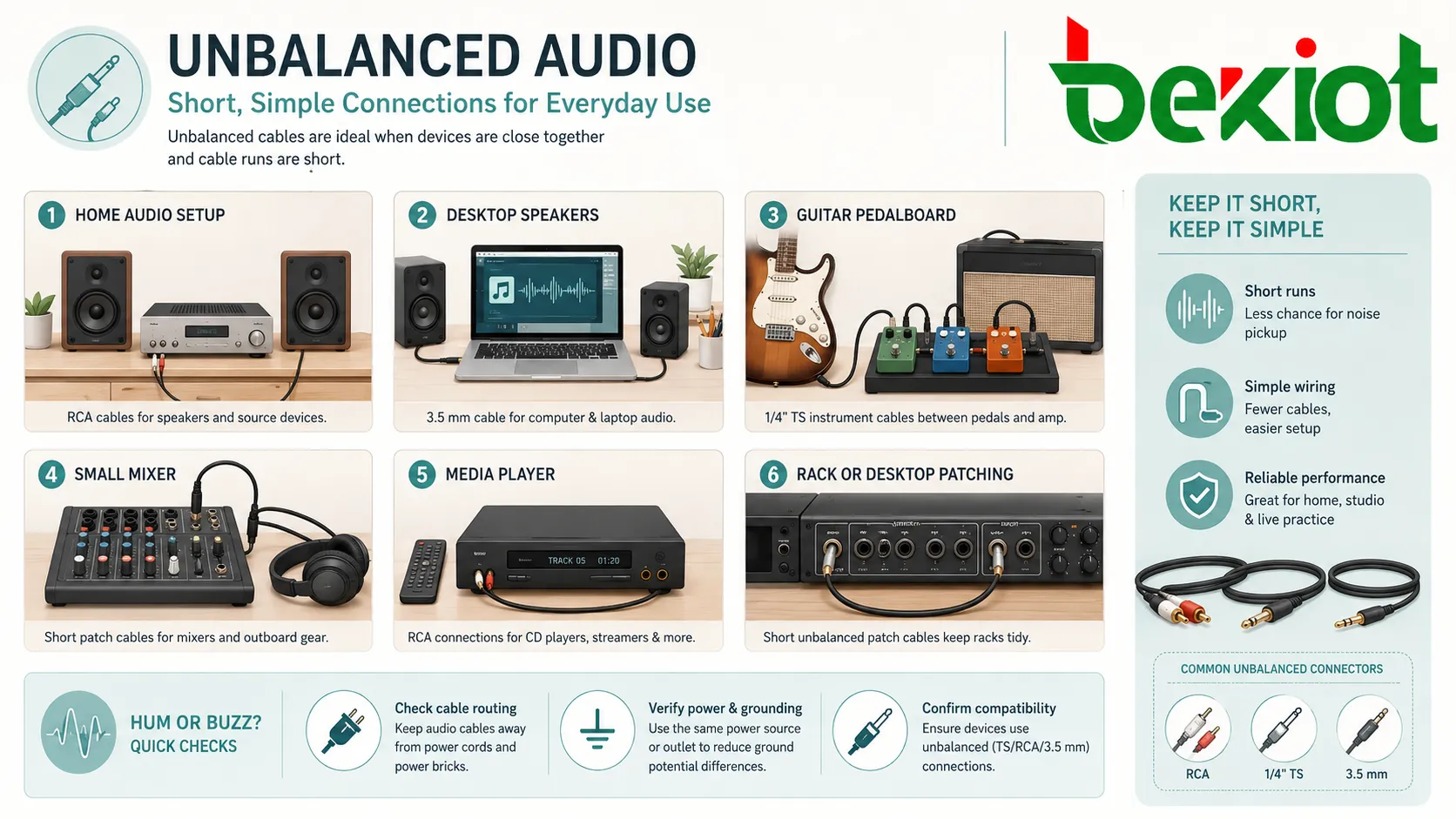

常見應用

非平衡音訊用于许多日常和准專業應用。当連接距離短、環境可控且訊號路徑簡單时，它最有效。

家庭音響系統

家庭音響系統经常使用 RCA 非平衡連接，把媒體播放器、功放、黑膠唱盤、電視和主動式音箱連接起来。線纜通常较短，因此效能可以保留可靠。

对于家庭聆聽，非平衡音訊通常已經足夠。問題通常出現在电缆很长、設備接地不同，或低品質線纜靠近電源时。

桌面与电脑音訊

笔记本电脑和台式电脑常使用 3.5mm 非平衡音訊輸出。这些輸出可以連接耳机、主動式音箱、小型調音台或录音設備。

如果設備內部音訊電路較差，或存在 USB 供電噪音和接地問題，电脑音訊可能產生噪音。在要求更高的设置中，外置音訊介面可以提升品質。

樂器

电吉他、貝斯、部分键盘和樂器效果器常使用非平衡 TS 連接。这种格式在樂器系統中已經非常成熟。

当需要从舞台到調音台进行較長距離傳輸时，通常会使用 DI 盒。它把非平衡樂器訊號转换为平衡訊號，使其更適合长距離傳輸。

小型調音台和便攜設備

小型調音台、便攜錄音機、DJ 控制器、媒體播放器和紧凑型音訊設備可能带有非平衡輸入或輸出。这些連接適合快速建置和短距離跳接。

当便攜設備連接到專業系統时，应仔细檢查電平匹配和噪音控制。

消費類播放与 AUX 連接

汽車、小音箱、電視和便攜播放器中的 AUX 連接通常是非平衡的。它们適合休閒播放和个人使用。

由於这些系統通常距離短、成本低，非平衡音訊是一种實際選擇。主要需要關注的是線纜品質和連接器可靠性。

短距離跳接

当設備非常接近时，非平衡線纜可用于機櫃內部或桌面上的短距離連接。短跳接可以降低噪音風險，并保留布线簡單。

如果出現交流嗡聲或嗡鳴，应先檢查線纜走向、電源接地和設備相容性，再考慮更換設備。

安装和布线注意事項

良好的安装做法可以让非平衡音訊更加可靠。许多噪音問題并非由这种格式本身造成，而是由線纜選擇不當、線纜過長、走線錯誤或設備不匹配引起。

保留線纜较短

短線纜可以减少噪音拾取机会。对于桌面、樂器或家庭音訊设置，应使用實際可行的最短線纜長度，而不是把长線圈留在電源或其他設備附近。

长線圈可能像天線一样增加干擾。整潔的線纜走向有助於保留訊號品質。

分开音訊线和電源线

非平衡音訊線纜应远离電源线、調光器、變壓器、馬達和開關電源。如果音訊线和電源线必须交叉，尽量以直角交叉，以减少干擾。

在機櫃、錄音室、舞台、車間和設備间中，许多線纜往往集中敷設，因此这一点尤其重要。

使用良好屏蔽線纜

好的非平衡線纜应具有适当屏蔽、可靠連接器和適合應用的結構。樂器线、RCA 线和 3.5mm 线并不都採用相同製造標準。

屏蔽不足可能导致嗡鳴和射頻干擾。連接器不牢可能造成噼啪聲、間歇性聲音或聲道丢失。

避免不必要的转接頭

转接頭有时有用，但过多转接会形成薄弱點。每个转接頭都可能增加接觸電阻、鬆動、接線不匹配或聲道混亂。

盡可能使用正確類型的線纜。如果需要转换，应使用適當的介面、DI 盒或音訊轉換器，而不是隨意串聯多个转接頭。

檢查單聲道和立體聲接線

非平衡音訊可以是單聲道，也可以是立體聲。TS 線纜傳輸單聲道非平衡音訊；3.5mm TRS 線纜可能傳輸立體聲非平衡音訊；RCA 立體聲通常使用独立的左右聲道線纜。

如果把立體聲輸出錯誤接入單聲道輸入，可能导致聲音缺失、中间聲像变弱或相位抵消。需要时应使用正確的混合方法。

非平衡音訊問題排查

当非平衡音訊出現問題时，原因通常在线路路徑、線纜、接地、電平匹配或設備選擇中。逐步檢查比一次更改大量设置更可靠。

交流嗡聲或嗡鳴

交流嗡聲或嗡鳴通常来自接地迴路、附近電源线、調光器、變壓器或屏蔽不良。可以嘗試缩短線纜、让線纜远离電源走線、让連接設備使用同一電源，或在適當位置使用隔离變壓器。

不要为了快速消除噪音而拆除保護接地。電氣安全始終应優先于降噪。

訊號较弱

訊號较弱可能来自把樂器電平輸出接入线路輸入、使用錯誤輸入類型、源設備音量过低、線纜損壞或阻抗不匹配。

应確認音源是樂器電平、消費级线路電平还是專業线路電平。可能需要前級放大器、DI 盒、調音台或音訊介面来正確提高訊號。

失真

当强訊號接入过于敏感的輸入时，可能发生失真。例如，线路電平輸出直接接入麥克風輸入，可能会让輸入端過載。

应降低輸出電平、使用正確輸入模式，必要时加入衰減器。同時觀察調音台、音訊介面和錄音機上的削波指示。

噼啪聲或間歇性聲音

噼啪聲可能由連接器鬆動、插孔磨損、接點髒污、線纜損壞或插头受力造成。可以一边輕輕移动線纜一边聆聽，以識別間歇性故障。

更換一根線纜通常是最快的测试方法。如果問題仍然存在，設備插孔或內部連接可能需要維修。

缺少一个聲道

单侧聲道缺失通常来自立體聲線纜問題、錯誤转接頭、RCA 插头損壞、左右聲道連接錯誤、软件聲像平衡设置或單聲道輸入不匹配。

分别测试左右聲道。交換線纜，觀察問題是跟随線纜移动，还是仍留在同一設備上。

獲得更好效果的最佳實務

只要使用正確，非平衡音訊可以表現很好。关键是尊重它的限制，并圍繞短距離、乾淨走線和正確電平匹配来設計連接。

在適合的地方使用非平衡音訊

非平衡音訊適用于短距離、消費類設備、桌面音訊、樂器連接和簡單系統。在这些情况下，它通常是最實際的選擇。

对于长距離連接、舞台到調音台連接、固定安裝音訊、大型会议室或電氣噪音较强的環境，应考慮改用平衡音訊。

需要时正確转换

当非平衡訊號必须长距離傳輸，或需要接入專業平衡設備时，应使用 DI 盒、线路隔離器、平衡介面或音訊轉換器。

正確转换有助於降低噪音并保護訊號品質，也能让連接更兼容專業輸入。

標記線纜和埠

在機櫃、錄音室、教室和設備间中，应清楚標記非平衡連接。RCA、TS、TRS、耳机、线路和扬声器連接对非技術使用者来说可能看起来很相似。

標記可以防止錯誤連接，并让故障排查更快。

在真實條件下测试

安装时听起来干净的連接，可能在灯光、馬達、电脑或其他設備開啟后变得有噪音。应在正常運行條件下测试系統。

这对于活動、錄音室、教室、小型場館以及電氣負載会變化的設施尤其重要。

准备備用線纜

非平衡音訊問題经常与線纜有关。保留一根已知良好的備用線纜，有助於快速識別故障。

这个簡單做法可以在现场活動、录音、簡報或故障排查中节省时间。

常見問題

非平衡音訊可以转换为平衡音訊吗？

可以。DI 盒、线路電平平衡轉換器、隔离變壓器或音訊介面都可以把非平衡訊號转换为平衡訊號。这对于长距離線纜或專業音訊輸入很有用。

RCA 一定是非平衡的吗？

在大多數常見音訊應用中，RCA 用于非平衡音訊。某些特殊設備可能以不同方式使用 RCA，但一般家庭音響 RCA 連接应按非平衡處理。

为什么我的非平衡線纜連接两个主動式設備时会有嗡聲？

这种嗡聲可能来自两个設備之間的接地迴路，也可能来自屏蔽不良或附近電氣干擾。合理接地、更短線纜、平衡转换或隔离措施都可能有所帮助。

非平衡音訊線纜可以多长？

没有通用限制，但越短越好。许多系統使用幾米以内的短线可以正常運作。更长的線纜会增加噪音風險，尤其是在電氣噪音较强的環境中。

TRS 連接器一定是平衡的吗？

不是。TRS 連接器可用于平衡單聲道音訊、非平衡立体聲音訊、插入线或其他接線格式。具体用途由設備規格決定。

电吉他应该使用平衡線纜吗？

大多數电吉他使用非平衡高阻抗輸出和标准 TS 樂器线。若要长距離連接到調音台，通常使用 DI 盒把訊號转换为平衡音訊。
