通用輸入/輸出通常縮寫爲 GPIO，是一種靈活的數字接口，處理器、控制器、嵌入式板卡、工業設備、安防設備和通信系統都可通過它感知外部狀態或控制外部動作。GPIO 引腳通常可由軟件配置爲輸入或輸出，使同一硬件平臺能夠支持按鈕、傳感器、繼電器、報警、指示燈、門磁、復位信號以及許多簡單控制任務。
與以太網、USB、RS-485、CAN 或其他通信接口相比，GPIO 看起來很簡單，但在真實系統中作用很關鍵。它讓設備能夠把物理事件直接連接到軟件邏輯，例如門被打開、故障觸點變化、繼電器吸合、報警燈亮起，或控制器收到緊急觸發。本文說明 GPIO 如何工作、提供哪些功能，以及它在實際系統設計中創造價值的場景。

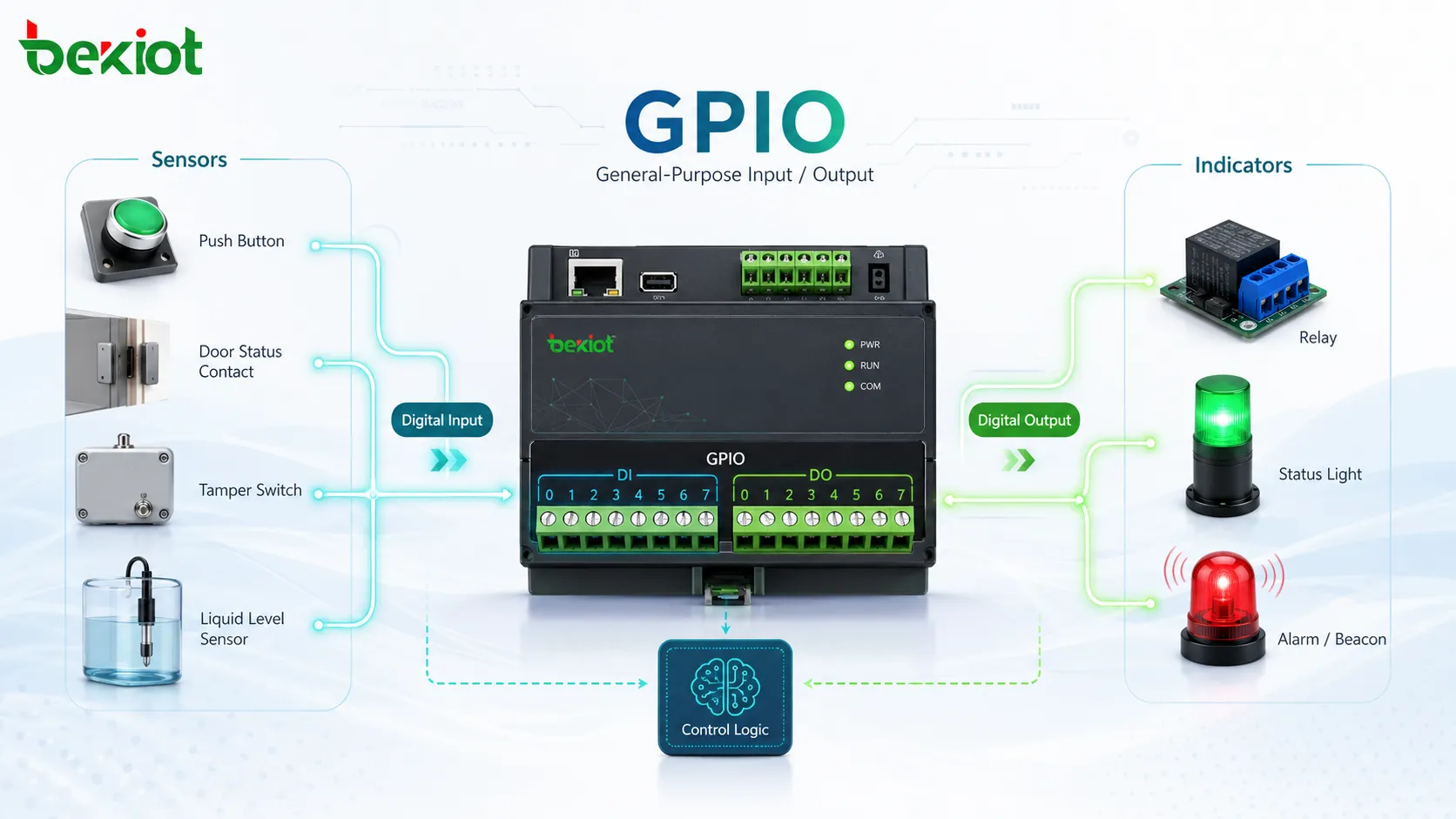

GPIO 的基本含義
GPIO 指未被永久分配給某一固定功能的數字引腳或端子。系統設計人員和軟件開發人員可以根據項目需要配置它。在微控制器上，GPIO 可能表現爲芯片上的小引腳；在工業設備上，它可能表現爲標有 DI、DO、I/O、報警輸入、繼電器輸出、觸發輸入或幹接點接口的端子排。
“通用”這個詞很重要。它表示只要電氣要求匹配，同一個物理接口就能支持多種外部連接。例如，一個 GPIO 輸入在某個產品設計中可讀取按鈕，在另一個設計中則可用於檢測防拆開關、液位傳感器或門狀態觸點。
GPIO 在設備中的工作方式
輸入模式
當 GPIO 引腳被配置爲輸入時，設備會讀取該引腳的電氣狀態。在許多數字電路中，該狀態會被解釋爲 HIGH 或 LOW。根據電路設計，HIGH 可能表示有效信號、閉合觸點或檢測到的電壓電平，而 LOW 可能表示無效信號或斷開觸點。
輸入模式常用於按鈕、磁性門磁、移動探測器、報警觸點、限位開關、急停反饋、傳感器輸出和監視信號。爲避免懸空或讀數不穩定，輸入電路通常使用上拉或下拉電阻。這些元件在外部觸點未主動驅動信號時，幫助定義已知的默認狀態。
輸出模式
當 GPIO 引腳被配置爲輸出時，設備會把該引腳驅動到選定的數字狀態。該輸出可用於控制 LED、啓動蜂鳴器、觸發繼電器、復位另一個電路、使能模塊，或向連接設備發送簡單控制信號。
在實際安裝中，GPIO 輸出很少直接驅動大負載。它通常控制晶體管、光耦、繼電器模塊、固態繼電器或驅動電路。這樣既能保護控制器，也能讓 GPIO 信號切換更高電壓或更大電流的設備，例如警報器、門鎖、信號燈、道閘電機或外部報警設備。
軟件配置
GPIO 行爲通常由軟件或固件定義。開發人員可以配置方向、初始狀態、中斷行爲、去抖邏輯、極性、上拉或下拉模式，有時還可配置複用引腳功能。這種靈活性使一個硬件平臺能夠適配多個產品或不同項目要求。
部分系統會通過網頁界面、配置文件、設備管理平臺或 API 暴露 GPIO 設置。在這些情況下，安裝人員可以把一個物理輸入綁定到事件規則，例如“門被強行打開”“故障輸入有效”或“按下報警復位”，而無需重寫底層固件。
GPIO 的關鍵功能
GPIO 的價值在於，它能把簡單物理狀態轉換爲軟件可識別的事件，也能把軟件決策轉換爲物理動作。在許多系統中，它是設備與周圍環境之間最小、也最直接的接口。
| GPIO 功能 | 典型信號類型 | 常見用途 |
|---|---|---|
| 數字輸入檢測 | 高/低、開/閉、有效/無效 | 讀取按鈕、門磁、故障觸點、傳感器輸出和報警觸發 |
| 數字輸出控制 | 開/關控制信號 | 激活繼電器、指示燈、蜂鳴器、門鎖、復位線和外部模塊 |
| 中斷觸發 | 上升沿、下降沿、電平變化 | 快速響應緊急輸入、防拆事件、限位開關或傳感器變化 |
| 狀態反饋 | 設備就緒、報警有效、故障狀態 | 向控制器報告設備健康、鏈路狀態、繼電器位置或工藝狀態 |
| 聯鎖邏輯 | 許可或禁止信號 | 在必要條件確認前防止不安全動作 |
除基本開/關控制外，GPIO 還可支持事件驅動流程。例如，輸入變化可以立即觸發軟件中斷，而不是等待週期輪詢。在安全監測、門禁控制、報警通知、工業設備保護和應急響應流程等對響應時間有要求的系統中，這一點很重要。
爲什麼 GPIO 具有系統價值
它把數字系統與物理事件連接起來
許多現代系統依賴軟件平臺、IP 網絡、雲儀表盤和數據接口。然而真實現場仍然存在門、按鈕、傳感器、繼電器、警報器、閘門、機櫃、水泵和機械設備。GPIO 可把這些物理元素接入數字控制層，而不要求每臺設備都支持複雜通信協議。
這使 GPIO 在改造項目中尤其有用。舊報警面板、門禁控制器、機器控制器或環境傳感器上的傳統觸點輸出，通常可以接入 GPIO 輸入，使新的軟件系統能夠監測舊設備，而無需一次性全部替換。
它簡化控制和事件邏輯
對於許多任務，GPIO 比完整數據協議更高效。如果設備只需要知道觸點是開還是閉，GPIO 輸入可能比串口或網絡集成更快、更便宜，也更容易維護。同樣，如果系統只需打開或關閉一個繼電器，GPIO 輸出就能提供直接且容易理解的控制路徑。
簡單並不代表價值低。在許多關鍵任務環境中，清晰的二進制邏輯更受歡迎，因爲它易於測試、記錄和排障。技術人員可以用萬用表測量觸點狀態，驗證繼電器動作，並快速隔離佈線問題。
它提升集成靈活性
GPIO 允許同一設備參與許多不同系統。控制器可以接收來自傳感器的報警輸入，向公共廣播系統輸出觸發信號，啓動警示燈，向監控平臺報告設備狀態，或與門禁設備協同工作。這種靈活性減少了每個項目都定製硬件的需要。
在可擴展系統中，GPIO 也可以成爲分層集成的一部分。簡單現場信號先通過 GPIO 進入系統，再變成軟件事件、網絡消息、儀表盤告警、日誌記錄或自動化流程。這樣，一個簡單電氣狀態就會變成可追蹤的運營事件。
電氣與設計注意事項
電壓等級與電流容量
GPIO 設計中最重要的檢查之一是電氣兼容性。許多嵌入式 GPIO 引腳工作在 3.3 V 或 5 V 邏輯電平，而工業現場信號可能使用 12 V、24 V 或繼電器幹接點。直接連接不兼容電壓可能損壞設備。
設計人員通常使用接口電路、光電隔離器、電平轉換器、繼電器模塊或工業 I/O 板，將敏感電子電路與現場佈線隔開。對於輸出，還必須仔細檢查電流容量。能驅動小 LED 的 GPIO 引腳，不一定能在沒有驅動電路的情況下驅動繼電器線圈、門鎖、警報器或電機輸入。
信號極性與默認狀態
GPIO 邏輯可以是高電平有效，也可以是低電平有效。在高電平有效設計中，HIGH 表示事件有效；在低電平有效設計中，LOW 表示事件有效。兩種方式都很常見，因此安裝人員必須在配置和調試時確認極性。
默認狀態同樣重要。一些報警和安全設計偏好常閉迴路，因爲線纜被剪斷或斷開時可被檢測爲異常；另一些設計則使用常開回路來實現簡單觸發。正確選擇取決於安全要求、監測需求和設備能力。
噪聲防護與去抖
機械觸點在打開或閉合時可能抖動，產生快速跳變，軟件可能誤判爲多個事件。去抖邏輯會要求信號在規定時間內保持穩定，然後才接受該狀態。
長距離電纜、工業環境、電機、電源和電磁干擾也可能引入噪聲。在惡劣安裝環境中，可能需要屏蔽線纜、正確接地、防浪湧、隔離和輸入濾波。GPIO 應被視爲系統佈線設計的一部分，而不只是軟件設置。
GPIO 的典型應用
門禁與安防系統
GPIO 廣泛用於門禁和安防系統。輸入可檢測門狀態、出門按鈕、防拆開關、緊急釋放信號、移動探測器輸出或入侵報警觸點；輸出可啓動門鎖、警報器、頻閃燈、繼電器或報警面板。
在集成安防平臺中，GPIO 輸入可以成爲觸發錄像、發送告警、改變門狀態或顯示攝像機畫面的事件。即使主系統已經基於 IP，GPIO 仍然有用，因爲許多現場設備仍提供可靠的觸點輸入和繼電器輸出。

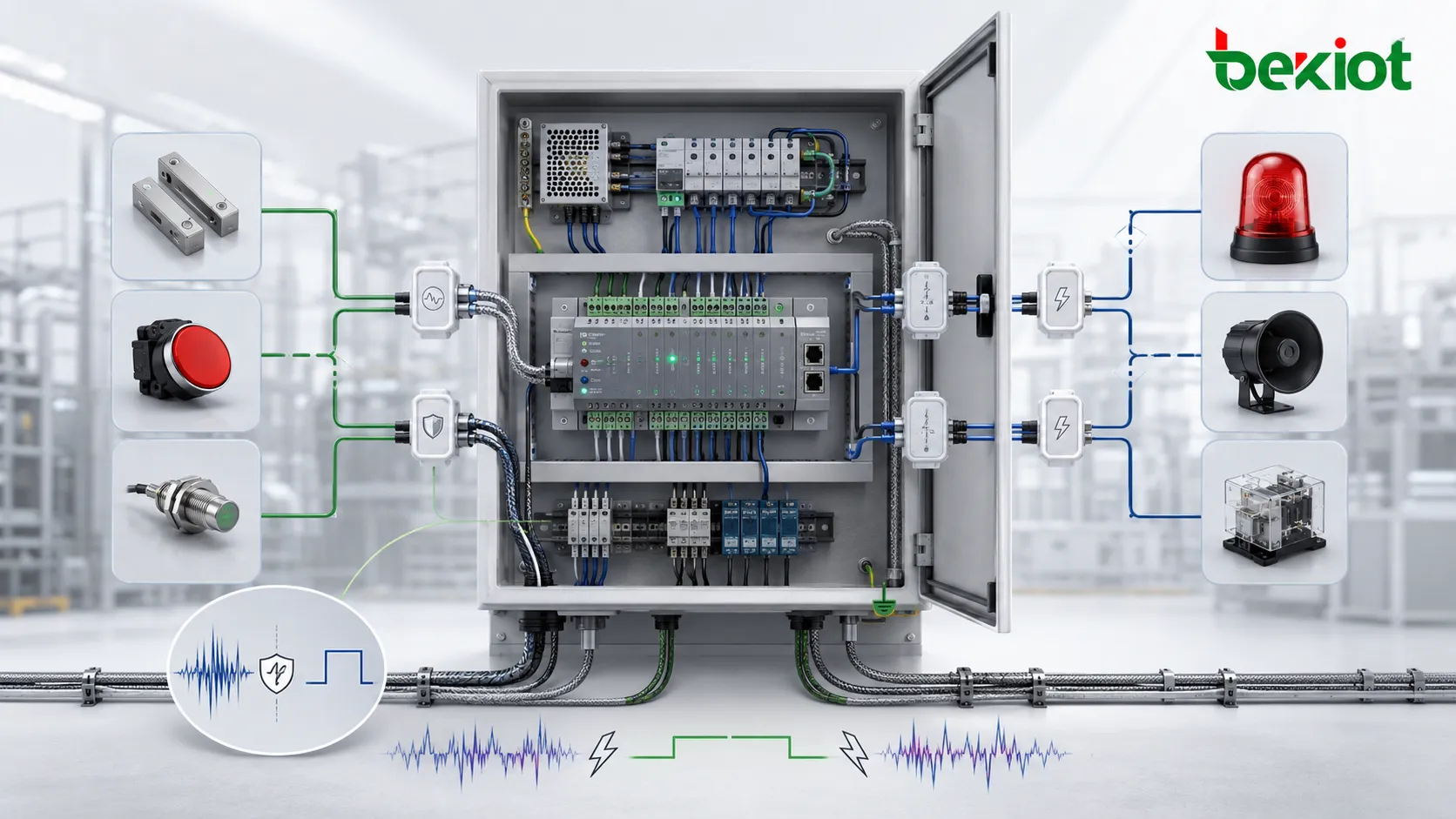

工業自動化與機械設備
工業系統使用 GPIO 處理限位開關、機器狀態反饋、啓動/停止命令、故障信號、聯鎖、堆疊燈、輸送線傳感器和控制面板按鈕。簡單數字 I/O 依然常見，因爲它堅固、易檢查，併兼容許多控制器。
GPIO 可以支持本地控制邏輯，也可以把設備連接到上層監控系統。例如，機器故障輸出可以接入網關輸入，再上報到維護儀表盤或報警通知系統。
嵌入式設備與物聯網產品
GPIO 是嵌入式開發中最常見的接口之一。它讓小型設備能夠與 LED、按鈕、傳感器、繼電器、顯示屏、擴展模塊、喚醒信號和電源控制電路交互。開發人員在原型設計和成品中都會使用 GPIO。
在物聯網系統中，GPIO 可以把物理輸入轉換爲聯網事件。漏水傳感器、機櫃門開關、振動報警或緊急按鈕，都可能先通過數字輸入引腳進入系統，再由固件處理並通過網絡傳輸。
樓宇系統與設施設備
設施系統常使用類似 GPIO 的接口處理 HVAC 狀態、發電機報警、UPS 故障輸出、火災報警繼電器、電梯信號、閘門控制、照明觸發和環境監測。這些信號幫助樓宇運營人員協調安全、能源管理和運營響應。
由於許多樓宇設備來自不同廠商和不同年代，GPIO 提供了一種實用的共同接口。它可能無法像完整協議那樣提供詳細數據，但能可靠傳達重要的二進制狀態，例如報警有效、存在故障、設備運行或門已打開。
通信與應急設備
通信終端、廣播控制器、對講機、網關、應急電話和調度相關設備，可能使用 GPIO 處理報警輸入、呼叫觸發、繼電器輸出、外部按鈕、警示燈、開門控制或系統狀態反饋。這讓語音通信、可視通知和物理控制能夠協同工作。
例如，按下緊急按鈕可以激活 GPIO 輸入、發起呼叫、觸發繼電器並通知監控平臺。繼電器輸出也可控制信標燈、本地警報器、閘門或外部錄音系統。這類流程在工業現場、校園、交通設施和公共安全環境中尤其有用。
GPIO 與其他接口的比較
GPIO 不應與通信協議混淆。它不像以太網、Modbus、CAN、RS-485、USB 或 SIP 那樣承載結構化消息，而主要表示簡單數字狀態。因此它易用，但可傳輸的信息量有限。
如果系統需要詳細數據、診斷、尋址、認證或多設備通信，基於協議的接口通常更合適。如果任務只是簡單事件檢測或開/關控制，GPIO 往往更直接且更經濟。許多系統會同時使用兩者：GPIO 負責本地物理觸發，網絡協議負責管理、日誌和遠程操作。
GPIO 使用最佳實踐
接線前先定義事件邏輯
連接線纜之前，系統設計人員應定義每個輸入和輸出的含義。清晰的 I/O 清單應說明信號名稱、方向、電壓等級、有效狀態、正常狀態、連接設備、線纜路徑以及預期軟件動作。這樣可避免安裝和後續維護中的混亂。
把 GPIO 事件映射到運營流程也很有用。例如，門磁輸入不應只標記爲“DI1”，還應記錄爲“設備間門狀態”，並明確正常打開、強行打開、報警延時、日誌和通知的處理方式。
在可靠性關鍵場景使用隔離
隔離可保護敏感電子元件免受電壓尖峯、接地環路、佈線故障和外部設備問題影響。在工業、戶外、門禁和應急環境中，隔離輸入和繼電器輸出通常比直接 GPIO 連接更安全。
涉及長距離佈線時，安裝人員還應考慮浪湧保護、線纜屏蔽、接地策略，以及與高壓或大電流電纜分離佈線。這些做法可減少誤觸發，並在長期運行中保護設備。
調試階段測試每一種狀態
GPIO 調試應包括正常狀態、有效狀態、線纜斷開行爲、報警復位、斷電恢復和軟件事件日誌。只驗證一次信號能工作是不夠的，系統應在接近真實的運行條件下測試。
對於安全相關功能，測試還應確認失效安全或失效保護行爲。如果發生斷電、斷線或設備重啓，系統應進入預期狀態，並在需要時生成清晰的維護或報警記錄。
總結
GPIO 是一種簡單但強大的接口，使電子系統能夠檢測物理事件並控制外部動作。它支持數字輸入、數字輸出、繼電器、觸點、報警、指示器、聯鎖和許多實用集成流程。從嵌入式產品和物聯網設備，到門禁控制、工業自動化、樓宇系統和應急通信設備，GPIO 仍是連接軟件邏輯與現實條件的最有用方式之一。
優秀的 GPIO 設計不只是分配引腳，還需要正確的電壓匹配、清晰的信號邏輯、可靠佈線、隔離、文檔和充分測試。設計得當時，GPIO 能讓系統響應更快、更靈活、更易維護，也更容易在混合設備環境中集成。
常見問題
GPIO 可以用於長距離電纜嗎？
GPIO 可以通過電纜使用，但距離取決於電壓等級、線纜質量、噪聲環境、輸入設計和保護方式。對於長距離或惡劣環境，隔離 I/O 模塊、屏蔽線纜、防浪湧或基於協議的遠程 I/O，通常比直接佈線更可靠。
GPIO 與繼電器觸點有什麼區別？
GPIO 通常是控制器上的電子數字輸入或輸出，而繼電器觸點是電氣隔離的機械或固態開關接口。繼電器可以幫助低功率 GPIO 輸出控制更高功率或電氣隔離的電路。
爲什麼 GPIO 輸入有時會誤觸發？
誤觸發可能來自觸點抖動、輸入懸空、接地不良、電氣噪聲、長距離非屏蔽電纜、錯誤的上拉或下拉設置，或電壓等級不匹配。去抖濾波和正確佈線設計通常能減少這些問題。
安裝後是否應記錄 GPIO 設置？
是的。每個輸入和輸出都應記錄連接設備、有效狀態、正常狀態、電壓等級、線纜標籤、軟件規則和測試結果。良好文檔能讓排障、擴展和設備更換容易得多。
GPIO 能否替代完整通信協議？
只有當所需信息很簡單時，GPIO 才能替代協議，例如開/關、開路/閉合、報警/正常或啓用/禁用。如果系統需要詳細數值、命令、設備尋址、診斷或安全功能，通常仍需要通信協議。
