靜電放電（Electrostatic Discharge），普遍簡稱為 ESD，指的是在不同電位的物體之間突然發生靜電轉移的現象。當人員碰觸電子裝置、將纜線插入設備、包裝材料摩擦到元件，或是帶電物體靠近到足以讓火花穿越空氣時，都有可能發生。

ESD 在日常生活中看似無害，例如在地毯上行走後產生的輕微觸電感，但它卻足以損壞電子電路、干擾通訊裝置、重置控制系統、破壞資料、縮短元件壽命，甚至在敏感環境中引發安全疑慮。正因為如此，ESD 防護在產品設計、製造、安裝、維護、運輸及現場操作等各個環節都相當重要。

ESD 防護不僅僅是工廠端的處理議題，更關乎產品可靠度、現場服務品質，以及對電子設備提出的系統層級耐受性要求。

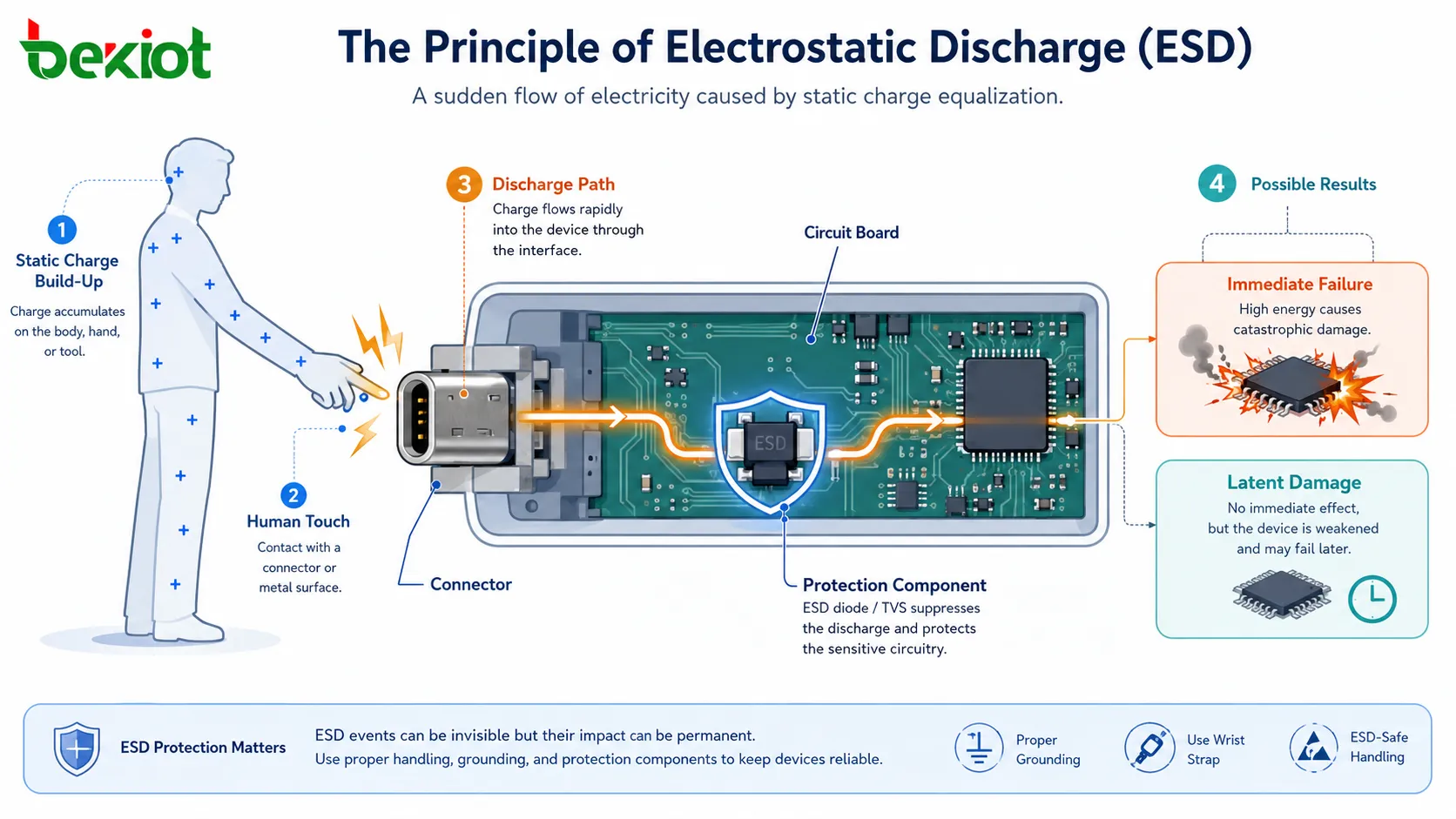

靜電放電的基本意義

當累積的靜電荷找到平衡路徑時，就會發生靜電放電。放電可透過直接接觸、微小氣隙，或是經由導電工具、纜線、連接器、機殼或人體而發生。此事件通常極為快速，但電壓仍可能高到足以影響電子元件。

靜電荷可經由摩擦、分離、移動、乾燥空氣、塑膠表面、人造纖維衣物、包裝材料、輸送帶、鞋具或處理流程等途徑累積。放電可能以可見火花的形式出現，也可能只感覺到觸電，或者完全看不見卻已經對敏感電子裝置造成傷害。

靜電荷累積

當電子在材料之間轉移時，就會累積靜電荷。這可能發生在兩個表面接觸後分離、人員在絕緣地板上行走、塑膠包裝在桌面上滑動，或是設備在乾燥環境中移動等情況。

濕度、材料類型、接地條件、表面阻抗與移動速度都會影響電荷累積。乾燥環境往往會提高 ESD 風險，因為靜電荷消散得比較慢。

放電事件

當儲存的電荷突然轉移到另一個物體時，即構成放電事件。若此放電經由連接器、按鈕、金屬外殼、天線、纜線、感測器或介面埠進入電子電路，就可能造成電性應力。

有些 ESD 事件會導致立即失效，其他則造成潛在損傷——裝置雖然還能運作，但已變得更脆弱，可能在正常使用下於日後發生故障。

ESD 在電子系統中的重要性

ESD 之所以重要，是因為電子元件不斷朝更小、更快、更敏感的方向發展。積體電路、感測器、通訊晶片、顯示器、記憶體裝置、微控制器、無線模組及介面埠，都可能被使用者從未察覺的放電能量所影響。

在成品中，ESD 也可能影響系統行為。裝置可能在放電事件後重新啟動、當機、失去網路連線、產生假警報、損壞介面或出現操作不穩定的狀況。

元件損傷

ESD 可能損壞半導體接面、氧化層、金屬導線、輸入引腳以及防護結構。損傷可能為災難性或隱藏性。災難性損傷會造成立即失效，而潛在損傷則會弱化元件。

潛在損傷難以辨識，因為產品在事件後或許仍可通過基本測試。然而，隨著後續運轉、溫度變化、振動或反覆的電性應力，就可能出現故障。

系統功能異常

即使未發生永久性硬體損傷，ESD 仍可能干擾正常系統運作。它可能導致暫時性的邏輯錯誤、通訊中斷、顯示器閃爍、音訊雜音、按鍵誤觸、警報誤報或裝置重新啟動。

對通訊終端、門禁控制裝置、醫療電子、工業控制器及緊急設備而言，這類暫時性故障仍可能衍生嚴重的操作問題。

現場可靠度

在公共場所、工業環境、戶外、交通運輸、醫療照護或服務場域中使用的產品，經常會被使用者觸碰。按鈕、觸控螢幕、金屬面板、連接埠及話機都是常見的放電點。

現場可靠度需要產品層級的 ESD 防護、合宜的機殼設計、接地、突波保護、纜線屏蔽，以及可降低放電風險的安裝實務。

常見的 ESD 來源

ESD 可能來自人員、工具、包裝、纜線、設備表面、家具、地板、移動零件及環境條件。了解來源有助於工程師與維護團隊選用正確的控管方法。

人體放電

人體會累積靜電，並在觸碰電子產品時放電。這是日常使用中最常見的 ESD 情境之一。

在產品設計與測試階段，應將按鈕、金屬外殼、連接器殼體、鍵盤、話機、讀卡機、顯示器及連接埠等觸碰點納入考量。

帶電的裝置與工具

工具、治具、托盤、測試設備、纜線或裝置本身都可能帶電，並對敏感電子裝置放電。這是製造、維修、組裝及實驗室環境中常見的顧慮。

採用靜電安全工作站、接地工具、離子產生器、導電容器以及受控的處理程序，有助於降低此風險。

包裝與運輸

塑膠袋、泡棉、托盤、標籤及運送材料都可能產生靜電。若未使用靜電安全材料，敏感元件與電路板可能在包裝、運送、收貨或儲存過程中受損。

ESD 防護包裝應根據物料的敏感度及預期的處理環境來選用。

纜線與外部介面

外部纜線可能經由連接器或裸露的金屬零件將 ESD 帶入裝置。乙太網路埠、USB 埠、RS-485 端子、音源接頭、電源輸入、天線接頭及警報輸入等，都可能需要保護。

介面防護應同時考量正常操作與使用者的實際操弄。經常被觸碰或支援熱插拔的連接埠，尤其需要審慎的防護設計。

ESD 標準與測試參考

ESD 標準有助於界定產品、元件及工作場所該如何測試或控管。不同標準聚焦於不同層面：產品耐受性、元件敏感性、工作場所控制、包裝及製造流程管理。

IEC 61000-4-2

IEC 61000-4-2 被廣泛用於電氣與電子設備的靜電放電耐受測試。它定義了用來評估設備對 ESD 事件反應的測試方法，包括接觸放電與空氣放電。

接觸放電是透過與設備表面或測試點直接接觸來施加 ESD 脈衝；空氣放電則是透過氣隙施加測試，當測試尖端靠近設備時發生火花。產品標準或專案要求通常會界定必須符合的等級與性能標準。

IEC 61340-5-1

IEC 61340-5-1 聚焦於保護靜電敏感元件的 ESD 控制方案。它涵蓋了建立、實施及維持 ESD 控制方案所需的管理與技術措施。

此類標準對製造、組裝、服務、包裝及處理流程非常重要，可協助組織控管人員接地、工作區域、材料、包裝、訓練、驗證及處理紀律。

ANSI/ESD S20.20

ANSI/ESD S20.20 是另一項重要的 ESD 控制方案標準，被處理敏感電氣與電子零件、組件及設備的組織所採用。它提供了建構結構化 ESD 控制方案的需求。

此標準常用於電子製造與品質系統，當組織需要文件化程序、訓練、產品認定、符合性驗證、接地、包裝及靜電防護區管理時，便會加以參考。

元件層級 ESD 模型

元件可依人體模型（HBM）與帶電裝置模型（CDM）等模型進行測試。這些測試有助於分級元件的敏感性，並指引處理要求。

元件層級的額定值不會自動證明成品的耐受性。成品仍需要系統層級的設計與測試，因為機殼、連接器、配線、接地、布局及防護元件都會影響實際的 ESD 行為。

了解 ESD 防護額定值

ESD 防護額定值描述產品、元件或介面經設計或測試能承受的放電應力程度。在產品規格書中，額定值可能以接觸放電電壓、空氣放電電壓、人體模型電壓、帶電裝置模型數值或介面防護等級等形式呈現。

這些數字應審慎解讀。較高的數值或許表示在特定條件下具備較強的耐受性，但並不保證在每一種安裝情境下都能提供毫無限制的保護。

接觸放電

接觸放電通常比空氣放電更具重複性，因為測試電極在放電前即觸及目標物。它常被用於導電表面、金屬面板、連接器殼體及指定的測試點。

對產品設計而言，接觸放電的結果有助於工程師評估暴露在外的導電部件如何承受 ESD 應力，以及放電路徑是否獲得安全控管。

空氣放電

當接觸放電不可行時，例如絕緣表面、縫隙、塑膠機殼、按鈕及可能經空氣跳火的區域，就會採用空氣放電。

由於濕度、接近速度、表面狀態及間隙距離都會影響實際事件，空氣放電的變異較大。因此設計餘裕與務實測試便顯得格外重要。

性能標準

ESD 測試不只看產品是否實體存活。性能標準界定設備在測試期間及之後允許出現的行為。

依據應用場合與適用標準，產品可能被要求持續正常運作、自動恢復、需由使用者重置，或避免出現不安全行為。關鍵設備通常需要更嚴格的性能期待。

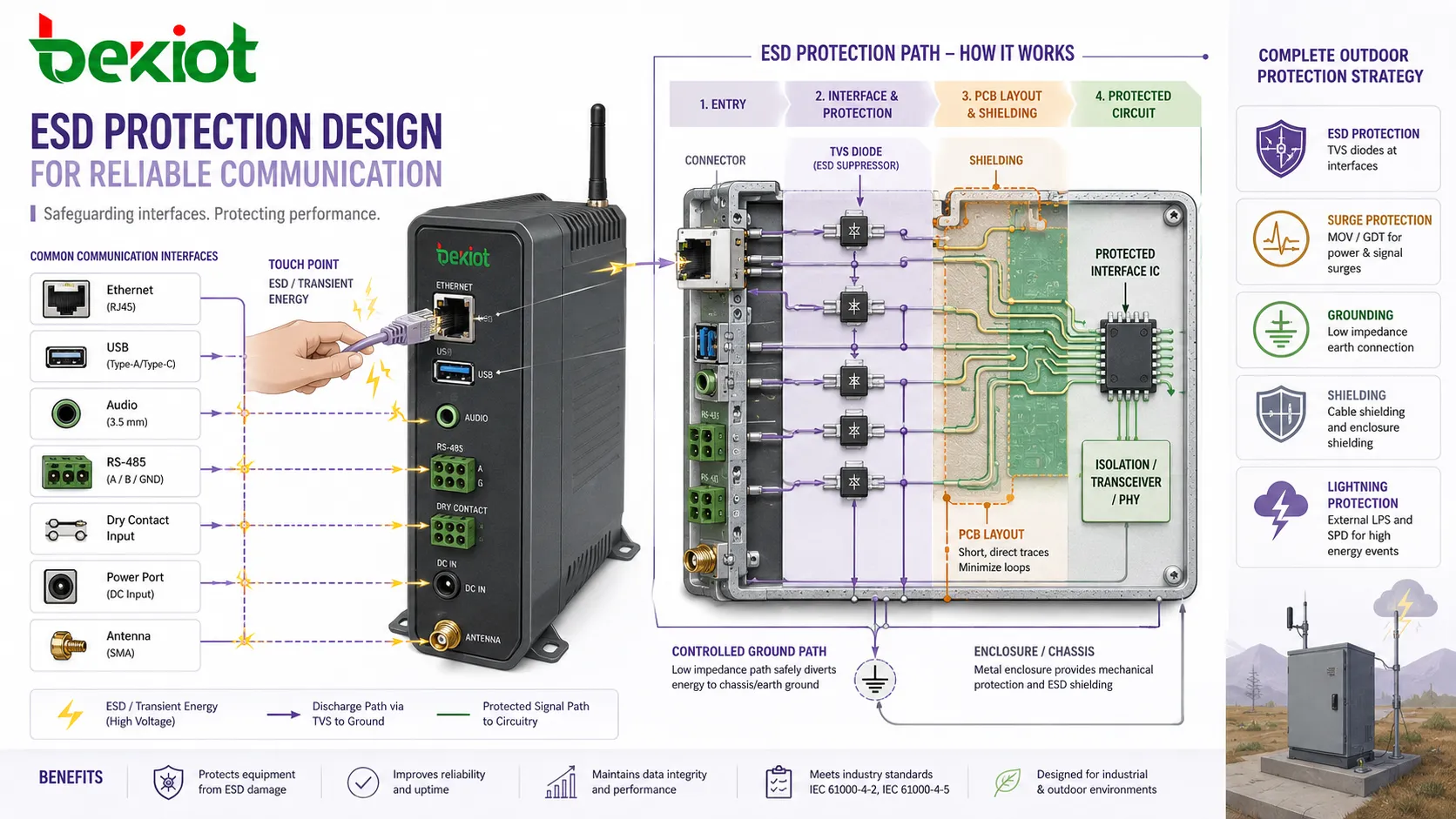

ESD 防護設計方法

ESD 防護通常由多個層次構成。若機殼、電路板、連接器布局、接地及纜線設計不佳，單靠一個防護元件鮮少足夠。

受控放電路徑

良好設計會為 ESD 能量提供一條遠離敏感電路的較安全路徑。這可能包含底盤接地、金屬屏蔽、防護元件、火花隙、接地平面以及低阻抗放電路徑。

若放電路徑未受控制，ESD 能量可能沿著訊號線、微控制器接腳、音訊電路、感測器或通訊介面流竄，增加故障風險。

防護元件

諸如 TVS 二極體、ESD 抑制器、電阻、電容、共模扼流圈及暫態防護陣列等防護元件，常用於暴露在外的介面。

元件選擇應考量工作電壓、電容、箝位電壓、反應時間、放電電流、介面速度、漏電流及布局位置。放置不當的防護元件可能無法有效保護電路。

PCB 佈局

PCB 佈局對 ESD 性能至關重要。防護元件應置於接近入口點的位置，並以短路徑連接到接地或底盤參考點。過長的走線會增加電感，降低保護效果。

接地平面、保護走線、間距、屏蔽及連接器位置，都會影響放電路徑。ESD 設計應及早開始，而非等到電路板完成之後。

機殼與機構設計

機殼影響使用者可觸碰產品的區域，以及放電能量可能進入的位置。塑膠縫隙、金屬面板、連接器開口、鍵盤、接縫及固定螺絲都需逐一檢視。

機構設計可透過屏蔽、空間間距、絕緣、導電塗層、墊圈設計，以及審慎安排裸露金屬零件的位置，將放電導離敏感電子元件。

纜線與介面保護

外部纜線可能將 ESD 與暫態能量帶入設備。乙太網路、USB、音源、RS-485、乾接點輸入、電源埠及天線連接等介面，須依暴露風險程度提供防護。

於戶外或工業安裝中，ESD 防護可能還需要與突波保護、接地、屏蔽及雷擊防護策略協同運作。

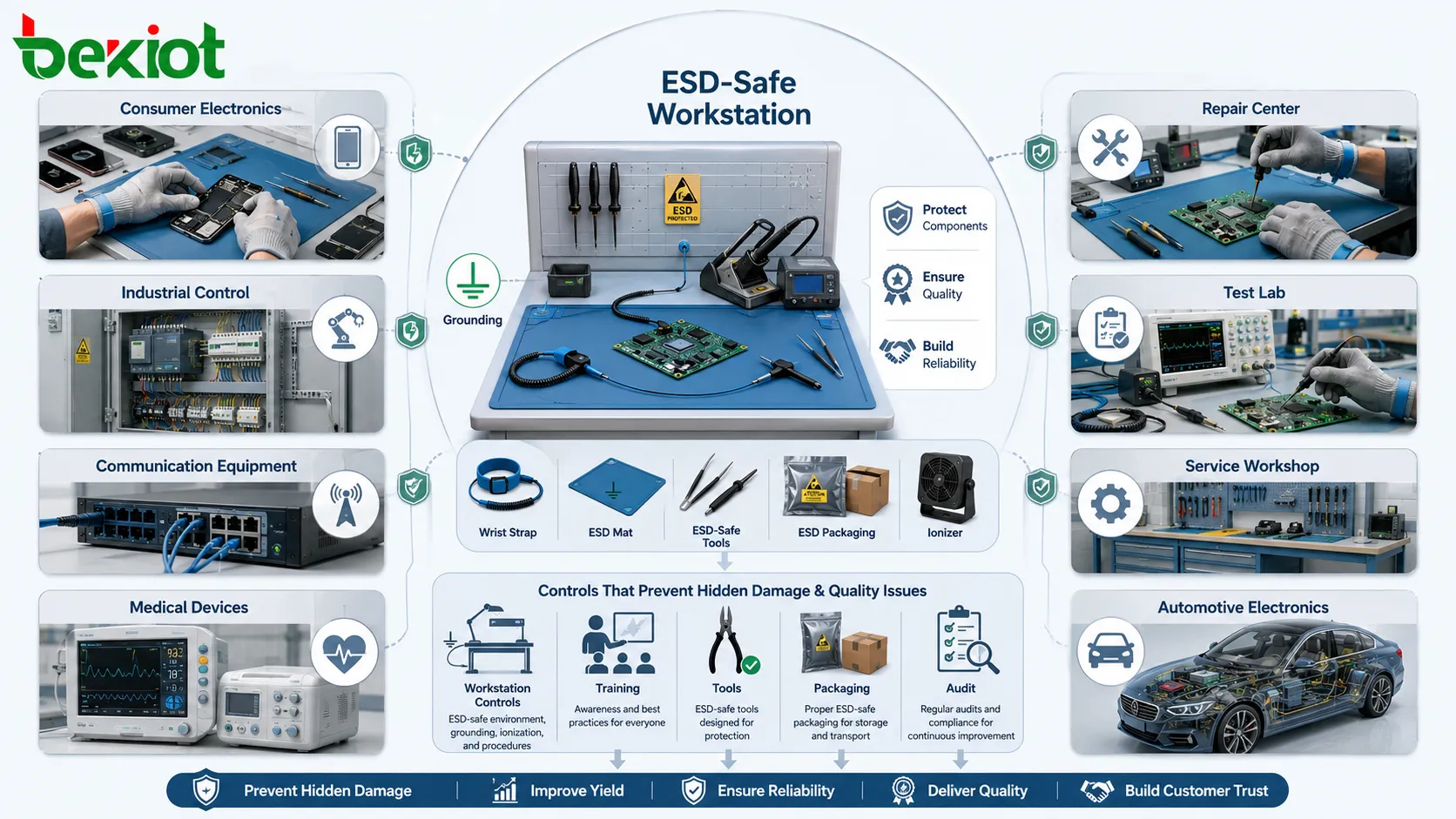

製造與服務中的 ESD 控制

ESD 防護不僅要設計在產品內，在製造、組裝、維修、測試、儲存及運輸過程中也須加以控管。敏感元件在送達客戶手中之前就可能損壞。

靜電放電防護區（EPA）

靜電放電防護區是管理靜電荷的受控工作空間。其中可能包含接地工作檯面、腕帶、靜電防護地板、導電容器、離子產生器、濕度控制及經核准的工具。

目的在於減少電荷累積並提供安全的消散路徑。人員在處理敏感零件前應確實了解相關規則。

人員接地

人員是靜電放電的主要來源。腕帶、腳跟接地器、導電鞋具、靜電防護地板及接地檢測，皆用於降低人體放電風險。

接地裝置應定期測試。腕帶雖已佩戴但未正確連接，可能帶來錯誤的安全感。

靜電安全包裝

敏感元件與電路板應存放並運送於合適的 ESD 防護包裝中。一般塑膠袋或泡棉可能產生靜電，除非專為 ESD 防護設計，否則不應用於敏感電子裝置。

包裝選用時應評估物件是否需要屏蔽、低帶電、緩衝、防潮或標示。

訓練與驗證

訓練可幫助員工理解 ESD 控制的重要性以及如何遵循程序。驗證則透過稽核、阻抗檢查、工作站檢查及流程審查，確認方案確實執行。

若缺乏訓練與驗證，ESD 規則可能僅存在於紙本，卻在日常處理中失效。

不同系統中的應用

只要電子裝置會被觸碰、處理、安裝、維修或連接外部介面，就需要 ESD 防護。所需的防護等級取決於環境與風險。

消費性電子產品

手機、平板、筆電、穿戴式裝置、遊戲控制器、耳機、智慧家庭裝置及充電器經常被使用者觸碰。按鈕、螢幕、連接埠、機殼及連接器都必須耐受日常的 ESD 事件。

良好的 ESD 設計有助於防止重新啟動、觸控失效、連接埠損壞、充電問題及使用者可見的功能異常。

工業控制系統

工業控制器、人機介面、感測器、PLC 模組、馬達驅動器及遠端 I/O 裝置可能安裝在電氣雜訊較大的環境。操作員在正常工作時可能觸碰面板、纜線、端子及金屬機殼。

工業 ESD 防護應與 EMC 設計、接地、機櫃配線、屏蔽及突波保護協調一致。

通訊與對講設備

通訊裝置通常包含話機、揚聲器、麥克風、按鈕、乙太網路埠、電源輸入、繼電器輸出及使用者可操作的面板。這些觸碰點與介面均需納入 ESD 考量。

在戶外求助點或設施通訊專案中，若需要將堅固耐用的緊急呼叫、按鈕互動及介面防護與現場接地及安裝條件一併檢討，可考慮 Becke Telcom BHP-SOS 對講機系列。

醫療與實驗室裝置

醫療與實驗室設備可能含有敏感感測器、顯示器、量測電路及資料介面。ESD 會影響準確度、可靠度或設備可用性。

設計與處理程序應配合裝置的風險等級、操作環境及法規要求。

汽車與運輸系統

車輛、軌道系統、充電站、售票機、旅客資訊顯示器及運輸終端都會面對頻繁的人體觸碰與變動的環境條件。

ESD 防護有助於提升按鈕、螢幕、連接器、通訊模組及控制電子設備的可靠度。

製造與維修工作站

電子製造、維修中心、測試實驗室及服務工坊在處理過程中必須控制 ESD。元件在組裝進受保護的產品之前可能更加脆弱。

工作站控管、訓練、工具、包裝及稽核，對減少隱藏性損傷與品質問題至關重要。

常見的 ESD 問題

ESD 問題可能表現為明顯的硬體故障，或是難以察覺的不穩定性。由於放電事件迅速且往往看不見，若未透過結構化測試，根本原因可能難以釐清。

裝置無預警重置

當使用者觸碰按鈕、纜線、金屬框架或連接器時，裝置可能重新啟動。這可能代表放電能量正進入重置線路、電源電路、通訊介面或處理器接腳。

此時可能需要改善接地、防護元件、濾波、布局變更及機殼設計。

通訊埠故障

乙太網路、USB、序列、音源、乾接點及電源輸入等連接埠，皆可能因 ESD 事件而損壞。故障可能以連線中斷、間歇性通訊、高錯誤率或連接埠完全損毀等形式呈現。

應根據資料速率、電容限制、工作電壓及暴露程度，選擇針對特定介面的防護方案。

假警報或輸入錯誤

ESD 可能觸發錯誤的輸入訊號、按鍵動作、警報事件、感測器讀值或控制命令。這對門禁控制、警報系統、工業控制及緊急裝置而言尤其棘手。

透過去彈跳、濾波、屏蔽、接地及輸入保護，可降低錯誤觸發的機率。

潛在可靠度故障

產品或許可通過最終測試，但卻在日後故障，原因是 ESD 在生產或服務過程中弱化了某個元件。這類故障成本高昂，因為可能在出貨或安裝後才浮現。

這正是為什麼 ESD 控制方案在製造與維修流程中，和在產品設計中同樣重要。

選用與部署考量

在評估 ESD 防護時，採購者與工程師應同時檢視規格書上的額定值及實際安裝條件。唯有在應用場合、配線、接地及環境都納入考量後，產品額定值才具有意義。

查核所標示的測試方法

規格書或許會列出 ESD 數值，但也應說明該額定值係指接觸放電、空氣放電、HBM、CDM 或其他測試方法。這些方法不可互換。

對成品設備而言，系統層級耐受測試通常比僅有元件額定值更具參考價值。

檢視暴露在外的觸碰點

使用者會觸碰的任何部位都應加以審視。按鈕、握把、螢幕、連接器殼體、鍵盤、金屬外殼、螺絲及外部連接埠，都可能成為放電點。

在公共或工業裝置中，觸碰點暴露於 ESD 事件的頻率與強度，可能高於室內消費性產品。

考量安裝接地

ESD 防護往往依賴接地與等電位連接。若安裝環境未能提供合適的參考點或放電路徑，防護效果便可能打折扣。

戶外機櫃、金屬桿、控制面板、機架、屏蔽纜線及電源系統，皆應視為整體安裝的一部分加以審查。

協調 ESD 與 EMC 及突波保護

ESD 是電磁相容性（EMC）的一環。產品可能還需要防護電氣快速暫態、突波、輻射干擾、傳導干擾及雷擊相關事件。

對戶外及工業系統而言，ESD 防護應與更廣泛的 EMC 及突波保護設計整合，而非單獨處理。

ESD 防護的最佳實務

良好的 ESD 防護結合了產品設計、受控的處理流程、正確的安裝及定期檢查。沒有任何單一措施能解決所有 ESD 風險。

盡早將防護納入設計

ESD 防護應在產品設計初期即納入。等到符合性測試之後才處理，往往導致棘手的重新設計、額外成本及布局妥協。

提前規劃可讓工程師正確放置防護元件、形塑放電路徑、設計機殼並選用合適的連接器。

採用分層防護

分層防護可包含機構間距、屏蔽、接地、TVS 二極體、濾波、隔離、軟體回復及處理控管。

若某一層不夠完美，其他層仍可協助降低風險。這種做法比只仰賴單一元件更加強韌。

控管工作場所

在製造與維修場合，應使用靜電安全工作區域、接地工具、經認可的包裝、訓練與驗證。敏感電路板不應放置在一般塑膠、泡棉、地毯或未接地的表面上。

工作場所控管可減少隱藏性損傷，並在設備送達現場前提升產品品質。

測試真實使用情境

ESD 測試應反映真實的觸碰點與使用模式。測試連接器、按鈕、金屬零件、接縫、連接埠及使用者可接觸的區域。在適用的情況下，需同時考量通電與操作狀態。

務實的測試有助於找出在簡易實驗室檢查中未必會出現的問題。

記錄額定值與限制

ESD 額定值、測試條件、受保護的連接埠、安裝需求及處理注意事項，應清楚地記錄下來。維護團隊與系統整合商在部署時需要這些資訊。

清晰的文檔可避免誤用，並幫助團隊了解該產品設計上所能承受的範圍。

常見問答

ESD 就算看不見火花，也可能損壞裝置嗎？

是的。許多 ESD 事件小到看不見也感覺不到，但仍足以損壞敏感電子元件，或留下潛在可靠度問題。

塑膠機殼能完全杜絕 ESD 問題嗎？

不能。塑膠可減少與內部電路的直接接觸，但放電仍可能經由接縫、按鈕、連接器、纜線、螺絲或鄰近氣隙進入。機殼設計必須與電路防護一併檢討。

為何有些裝置通過工廠測試，卻在日後因 ESD 而故障？

潛在的 ESD 損傷會在未造成立即故障的情況下弱化元件。裝置或許能通過基本測試，但隨著溫度變化、反覆操作或額外的電性應力，仍可能於日後失效。

ESD 防護與突波保護是同一回事嗎？

不是。ESD 是與靜電及人體或物體接觸相關的極快速放電事件；突波則通常是由電力系統、開關動作或雷擊效應所引發的高能量暫態。兩者可能都需要保護，但設計方法有所差異。

現場服務技術人員如何降低 ESD 風險？

他們可在適當場合使用靜電腕帶，避開一般塑膠表面，將電路板存放於防護包裝內，正確將自身與工具接地，遵守處理程序，並避免不必要的觸碰暴露在外的元件。

若裝置一碰就重置，該檢查哪些項目？

檢查接地、機殼等電位連接、按鈕與連接器防護、PCB 佈局、重置電路濾波、纜線屏蔽、電源穩定性，以及暴露的觸碰點是否具備適當的放電路徑。
