乾接點輸入是一種信號接口，用于檢測外部開關、繼電器、按鈕、傳感器觸點或報警輸出是否處于斷開或閉合状態，而不從該外部設備接收電壓。它廣泛應用于工業自動化、樓宇管理、安防系統、火灾報警接口、門禁控制、電梯監測、暖通空调控制以及遠程設備監管等場景。
在許多控制系統中，乾接點輸入提供了一種簡單而可靠的方法，可以把現場發生的物理事件轉換為數字状態信號。連接的設備不需要傳輸複雜數據，只需要改变觸點状態。随后，控制器、PLC、報警主機、網關或監控模塊讀取這一状態，並觸發所需的動作。
無源觸點的基本含義
乾接點通常也稱為無電壓觸點或無源觸點。這意味着觸點本身不提供電源、電壓或主動電气輸出。它的作用類似一个簡單的機械連接，可以處于斷開或閉合状態。
例如，傳感器內部的繼電器輸出可能会在檢測到移動、門被打開或報警被觸發時閉合。繼電器觸點本身並不發送電壓。接收設備在內部提供很小的檢測電壓或感測電流，然后判斷電路是斷開還是閉合。

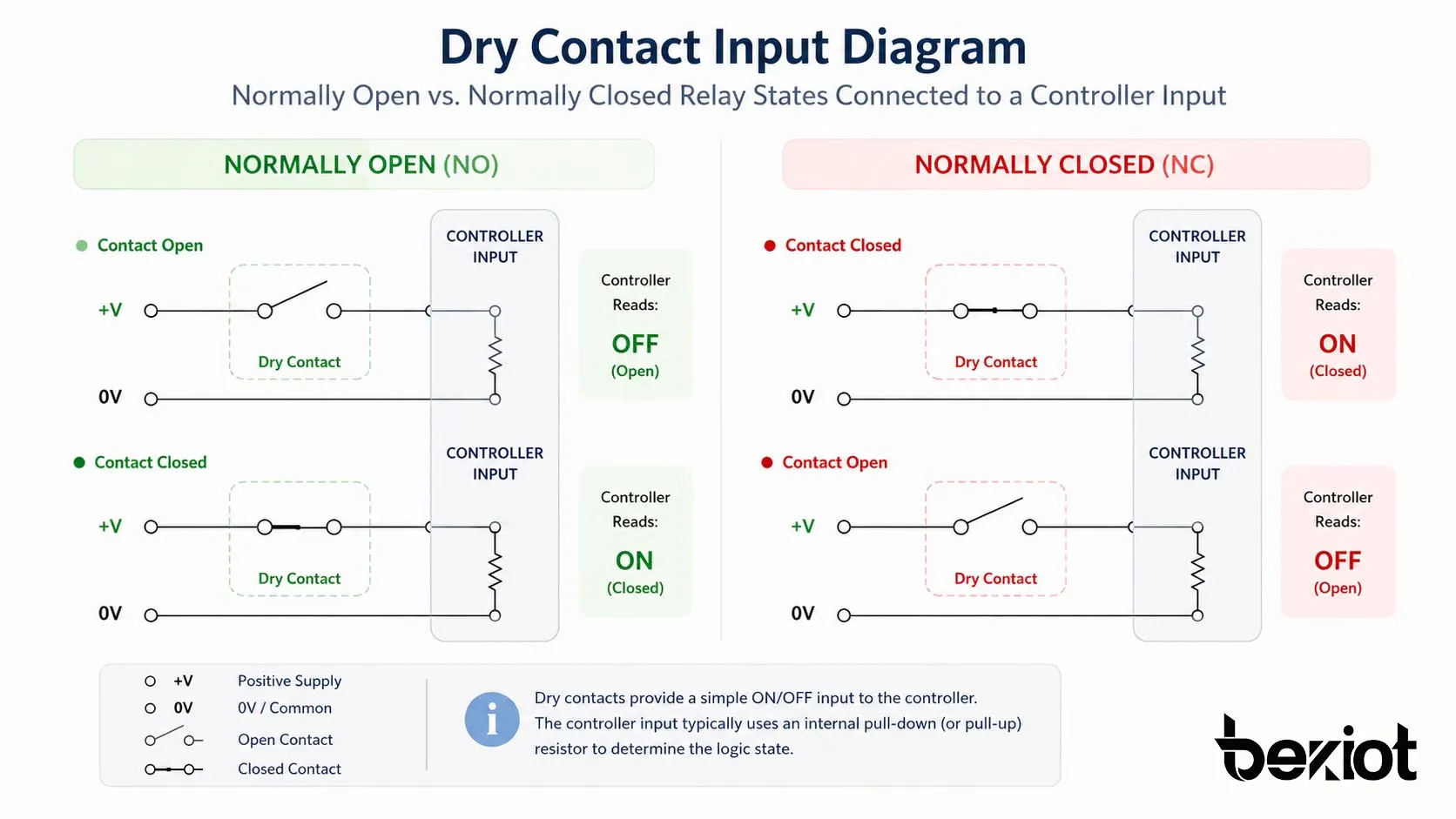

常開與常閉逻辑
乾接點輸入通常支持两種觸點状態：常開和常閉。常開觸點在默認状態下保持斷開，並在事件發生時閉合。常閉觸點在默認状態下保持連接，並在事件發生時斷開。
這種逻辑对系統設計非常重要。常開接線通常用于簡單事件觸發，而常閉接線常見于安防和安全相關監測，因為在某些配置中，線纜斷裂或觸點故障可能更容易被發現。
它在控制電路中的工作方式
乾接點輸入端子通常有两个接線點。外部設備把繼電器觸點、開關觸點、門磁觸點、報警觸點或按鈕連接到這两个端子之間。当觸點閉合時，輸入電路檢測到導通；当觸點斷開時，輸入電路檢測到開路。
接收設備可能使用內部上拉電阻、下拉電阻、光耦隔离器或輸入檢測電路来識別觸點状態。外部觸點不需要提供電壓，這有助于降低布線複雜度，並提高不同系統之間的兼容性。
用于信號檢測而不是電力傳輸
關鍵點在于，乾接點輸入用于状態檢測，而不是用于供電。它不会直接驱動電機、為警號供電、點亮灯具或操作大功率電气負載。它只是告訴控制器某个條件已经發生变化。
一旦輸入状態被檢測到，系統就可以執行預設動作。這可能包括發送報警、啟動通風風機、打開門禁繼電器、激活通知、记錄事件、切換設備模式，或把信號轉發到中央平台。
可靠集成所需的核心特性
乾接點輸入之所以長期被廣泛采用，是因為它簡單、成本低，並且與大量現場設備高度兼容。对于基礎事件監測，它不需要协议轉換；在采用合适線纜類型和防護措施時，也经常可以在较長距离上布線。
簡單的開關量状態監測
最重要的特性是二进制状態檢測。輸入端讀取觸點是斷開還是閉合，因此适用于報警、限位開關、紧急按鈕、浮球開關、門磁傳感器、繼電器輸出、設備故障觸點以及許多其他簡單状態點。
這種簡單性使乾接點輸入同時适用于老舊系統和新系統。基于繼電器的傳統設備通常可以連接到現代網關、PLC、BMS 控制器或遠程監控平台，而無需替換原有現場設備。
電气隔离與系統保護
許多乾接點輸入模塊設計有隔离功能，例如光耦隔离或独立的低壓輸入電路。這有助于降低不同系統之間相互乾扰的風險，並保護控制器免受不必要的電气影響。
但是，乾接點輸入不應被誤認為通用高壓輸入。如果輸入僅為無源觸點設計，施加外部電壓可能会損壞設備。安装人員在連接現場線路前，應始終檢查輸入類型、額定電壓、接線圖和制造商說明。
灵活的觸發配置
在軟件中，乾接點輸入通常可以配置為不同觸發模式。系統可以把觸點閉合視為報警，把觸點斷開視為報警，也可以把两種状態变化都作為可记錄事件。一些設備還提供延時、去抖、邊沿觸發、脉衝計數或鎖存逻辑。
当機械開關在快速動作過程中產生不穩定信號時，去抖和延時設置尤其有用。如果没有濾波，控制器可能会檢測到多次快速变化，而不是一个清晰事件。
常見接口類型與接線注意事項
乾接點輸入接線並不複雜，但正确規劃仍然很重要。对于基礎開關，一个簡單的两線連接可能已经足夠；而在安全和安防應用中，可能需要監測回路、終端電阻、屏蔽電纜或故障檢測。
两線制觸點連接
最常見的接線方式是在外部觸點和輸入端子之間使用两根線。当外部觸點閉合時，輸入電路被接通；当觸點斷開時，輸入電路被斷開。
這種方式部署簡單，适用于許多基礎監測點。它常用于按鈕、繼電器輸出、水位開關、門磁觸點、機器状態觸點和簡單報警觸點。
带終端電阻的監測輸入
一些安防和消防相關系統会使用受監測輸入電路。控制器不只是檢測斷開或閉合状態，而是監測回路電阻。這样系統可以区分正常状態、報警状態、短路和線纜斷裂等情况。
終端電阻值必須與控制器設計相匹配。錯誤的電阻值、不良接線或混合電路類型都可能導致誤報或監測故障。对于受監管的火灾報警和生命安全應用，安装應遵守当地規範以及設備制造商認證的接線方法。
這種接口常用于哪些場景
乾接點輸入應用廣泛，因為許多設備都能提供繼電器輸出或開關觸點。它不局限于某一个行業。同样的基本原理会出現在工業廠区、智慧建築、交通設施、能源站點、校园、倉库、酒店、醫院以及公共基礎設施中。

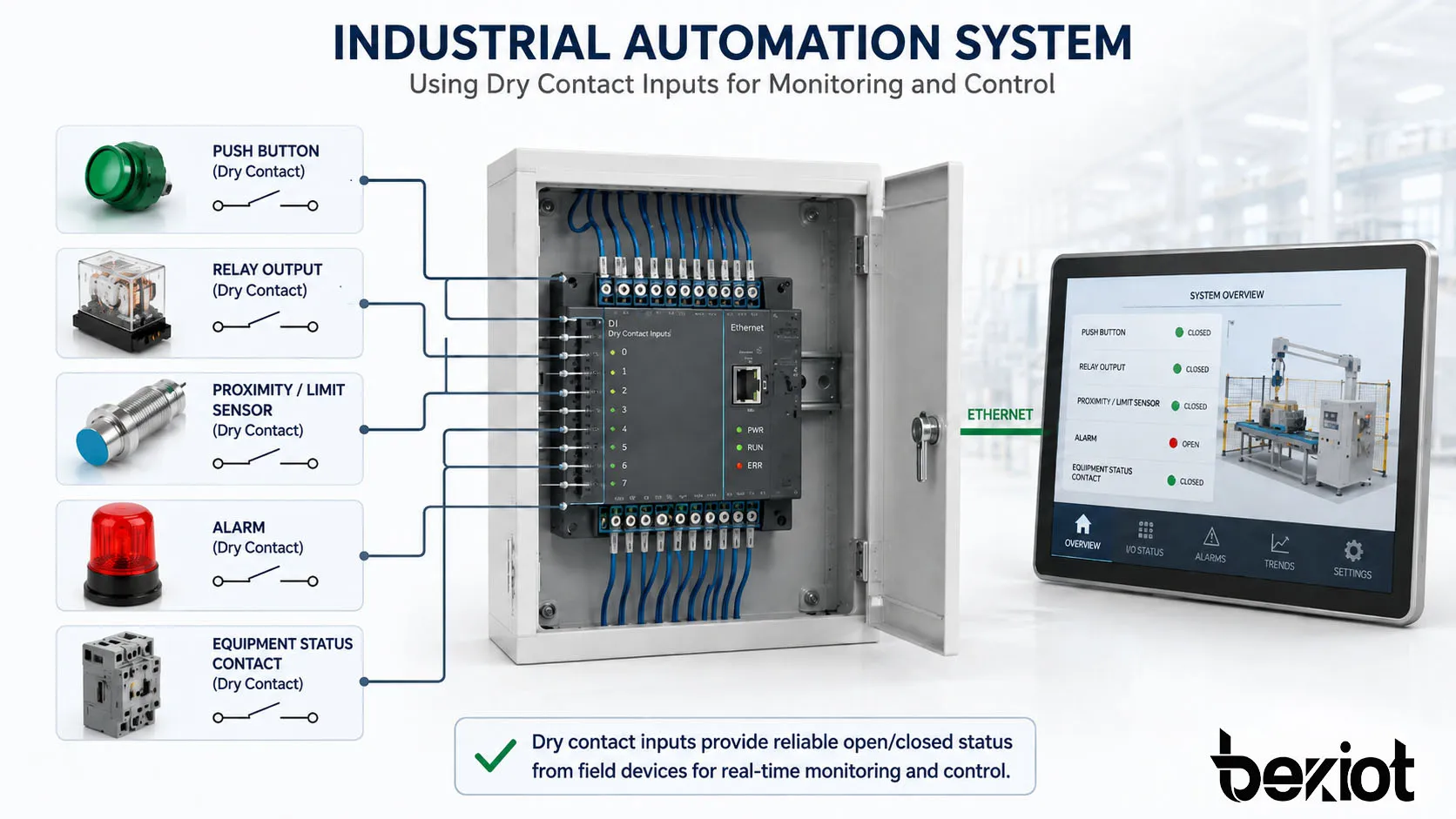

工業自動化與設備監測
在工業環境中，乾接點輸入常用于監測機器运行状態、故障報警、急停反饋、限位開關、壓力開關、液位開關、温度報警繼電器以及電力系統状態觸點。
這些信號可以連接到 PLC、RTU、SCADA 網關、工業計算機或遠程 I/O 模塊。信號采集后，系統可以顯示設備状態、觸發報警、记錄维護事件，或支持自動控制逻辑。
樓宇管理與暖通空调系統
在樓宇自動化中，乾接點輸入可用于風機状態、水泵故障、過濾器報警、漏水檢測、防烟阀反饋、人体占用開關、電梯状態、門禁門位以及能源管理信號。
由于許多樓宇設備仍然提供繼電器輸出，乾接點輸入非常适合把傳統機電設備連接到現代 BMS 平台。它支持集中監控，而不要求每一台設備都支持相同通信协议。
安防、門禁與報警系統
安防系統经常使用乾接點輸入来接入門磁觸點、移動探測器繼電器輸出、紧急按鈕、防拆開關、入侵報警、闸門状態和門禁事件反饋。
在這些系統中，響應速度和可靠性非常重要。輸入應配置正确的常開或常閉逻辑，並在需要時保護線路，避免意外斷開、乾扰或未经授權的破壞。
通信、通知與遠程控制
乾接點輸入還可以把物理事件連接到通信系統。例如，報警繼電器可以觸發 IP 通知網關、寻呼控制器、語音報警系統、短信模塊、遠程監控設備或调度平台。
這使乾接點輸入在舊設備需要接入數字通信流程的項目中非常有用。現場設備的一个簡單繼電器輸出，可以轉变為語音呼叫、廣播消息、可視告警、事件日志或遠程维護工單的觸發源。
对系統設計人員的价值
乾接點輸入的价值不只是技术上的簡單性。它還幫助系統設計人員以實際可行的方式整合不同品牌、不同代際的設備以及不同控制平台。
跨設備的高兼容性
由于乾接點信號基于斷開和閉合状態，它可以跨越許多產品類別工作。傳感器、繼電器、控制器、報警主機或機器輸出不需要與接收系統使用相同的數字协议。
這在改造項目中特別有用。集成商無需替換所有舊設備，就可以使用乾接點輸入模塊采集重要状態信號，並把這些信號接入新的管理平台。
低複雜度與便于维護
乾接點接線比許多數據通信接口更容易理解。技术人員通常可以使用基礎工具測试觸點状態、验證線路通斷，並判斷問题来自現場設備、線纜還是輸入模塊。
对维護团队而言，這種簡單性可以減少排障時間。它也让文档记錄更容易，因為每个輸入點都可以按照其物理功能命名，例如“水泵故障”、“門打開”、“報警激活”或“手動呼叫按鈕”。
可靠的事件觸發
当接線、觸點額定值和輸入設置設計合理時，乾接點輸入非常适合可靠事件觸發。当系統只需要檢測一个簡單條件時，它避免了複雜軟件通信的需求。
对于關鍵應用，可以通過屏蔽電纜、防雷浪涌保護、受監測回路、正确接地、去抖設置和清晰维護流程来提升可靠性。
乾接點輸入與濕接點輸入的比较
乾接點和濕接點的主要区別在于現場信號是否提供電壓。乾接點不提供電壓，只是斷開或閉合電路。濕接點輸入則從外部設備接收有源電壓信號，例如 12V DC、24V DC 或其他額定信號電平。
這種差异在安装時非常重要。如果設備並非為此設計，把带電的濕接點信號連接到乾接點輸入可能会損壞輸入電路。同样，把乾繼電器觸點連接到濕接點輸入也可能無法工作，除非輸入電路從正确電源获得所需電壓。
| 項目 | 乾接點輸入 | 濕接點輸入 |
|---|---|---|
| 信號類型 | 斷開或閉合觸點状態 | 外部電壓信號 |
| 来自現場設備的電源 | 不需要外部電壓輸出 | 電壓由現場設備或電路提供 |
| 典型用途 | 繼電器觸點、開關、報警輸出 | 有源數字輸出、電壓状態信號 |
| 安装風險 | 如果向僅支持乾接點的輸入施加電壓，可能造成損壞 | 錯誤電壓等級可能導致誤檢測或損壞 |
选型與部署注意事項
选擇合适的乾接點輸入模塊取决于應用環境、輸入點數量、布線距离、響應時間、監測要求和集成平台。一个簡單的室內開關可能只需要基礎輸入端子，而工業和戶外系統可能需要更強的防護能力。
接線前檢查輸入規格
安装前，應确認輸入是真正的乾接點、濕接點，還是可配置類型。手册應說明輸入電壓、感測電流、隔离方式、最大線纜長度、端子類型、支持的常開或常閉逻辑，以及推薦接線圖。
連接第三方設備時，還應檢查輸出侧繼電器觸點額定值。雖然乾接點輸入通常只使用较小的感測電流，但繼電器觸點仍必須适合輸入電路和运行環境。
考虑噪聲、距离與環境
長距离線纜、附近電機、高壓電力線、雷击暴露以及工業電磁乾扰都可能影響信號可靠性。屏蔽電纜、與電源線分開敷設、浪涌保護和正确接地可以幫助提升穩定性。
戶外或惡劣環境可能需要防水接線盒、耐腐蚀端子、電纜接頭和定期檢查。在安全相關系統中，布線應清晰记錄，並作為計劃维護的一部分进行測试。
把每个輸入映射到清晰的系統動作
只有当接收系統知道如何處理信號時，乾接點輸入才真正有价值。每个輸入都應具有清晰名稱、事件逻辑、報警優先級、通知規則、複位方式和维護流程。
例如，“門被強行打開”輸入可能觸發安防報警，而“水泵故障”輸入可能通知维護人員。“手動紧急按鈕”輸入可能需要立即升級、事件记錄，並與視頻或公共廣播系統联動。
應避免的典型設計錯誤
一个常見錯誤是假設所有數字輸入都相同。乾接點輸入、濕接點輸入、模擬量輸入、脉衝輸入和通信接口的用途各不相同。使用錯誤的輸入類型可能導致檢測不可靠或設備損壞。
另一个錯誤是忽視觸點逻辑。如果常開和常閉設置被反接，系統可能在正常运行時顯示報警，或無法檢測真實事件。交付前必須进行清晰标識和調試測试。
同样重要的是，不要過度使用乾接點概念。乾接點輸入不應被用作電源輸出、負載驱動器，或在需要詳细設備數據時替代真正的通信协议。它最适合簡單状態和事件檢測。
FAQ
乾接點輸入和繼電器輸入一样嗎？
二者關系密切，但並不总是完全相同。乾接點輸入经常接收繼電器觸點信號，但也可以接收来自開關、按鈕、門磁或其他無源觸點的信號。關鍵要求是，所連接的觸點不会施加外部電壓，除非輸入端被設計為可以接受該電壓。
可以把 24V DC 直接接到乾接點輸入嗎？
只有在設備手册明确說明該輸入接受該電壓或支持濕接點工作時才可以。許多乾接點輸入僅為無源觸點設計。把 24V DC 施加到僅支持乾接點的輸入上，可能損壞電路。
常開和常閉乾接點接線有什麼区別？
常開接線表示觸點在默認状態下斷開，並在事件發生時閉合。常閉接線表示觸點在默認状態下閉合，並在事件發生時斷開。正确选擇取决于應用、失效安全要求和報警逻辑。
乾接點輸入最常用于哪些地方？
它常用于 PLC 系統、樓宇自動化、報警主機、門禁控制、暖通空调設備、工業機器、泵站、遠程監控系統、紧急按鈕和通知網關。当只需要監測簡單的斷開或閉合状態時，它尤其有用。
乾接點輸入支持數據通信嗎？
不支持。乾接點輸入只檢測觸點状態。它不能傳輸温度值、設備诊斷、用戶信息或網絡消息等詳细數據。对于詳细數據交換，系統通常需要 Modbus、BACnet、SIP、MQTT、Ethernet/IP 或其他通信方式。
