浪湧保護是指通過保護器件、接地、等電位連接、佈線設計以及協調安裝方法，限制瞬態過電壓，並將浪湧電流從敏感設備旁路泄放。它廣泛用於保護配電系統、控制櫃、通信線路、數據網絡、安防系統、工業自動化、可再生能源系統、建築電子設備和戶外設備。
浪湧可能只持續數微秒，但造成的影響可能非常嚴重。它會損壞電源模塊、通信端口、電路板、傳感器、控制器、網絡交換機、攝像機、門禁控制板、路由器、儀表、報警器和現場設備。嚴重時，損失不僅是設備更換成本，還包括業務中斷、數據丟失、安全風險以及反覆出現的隱性故障。

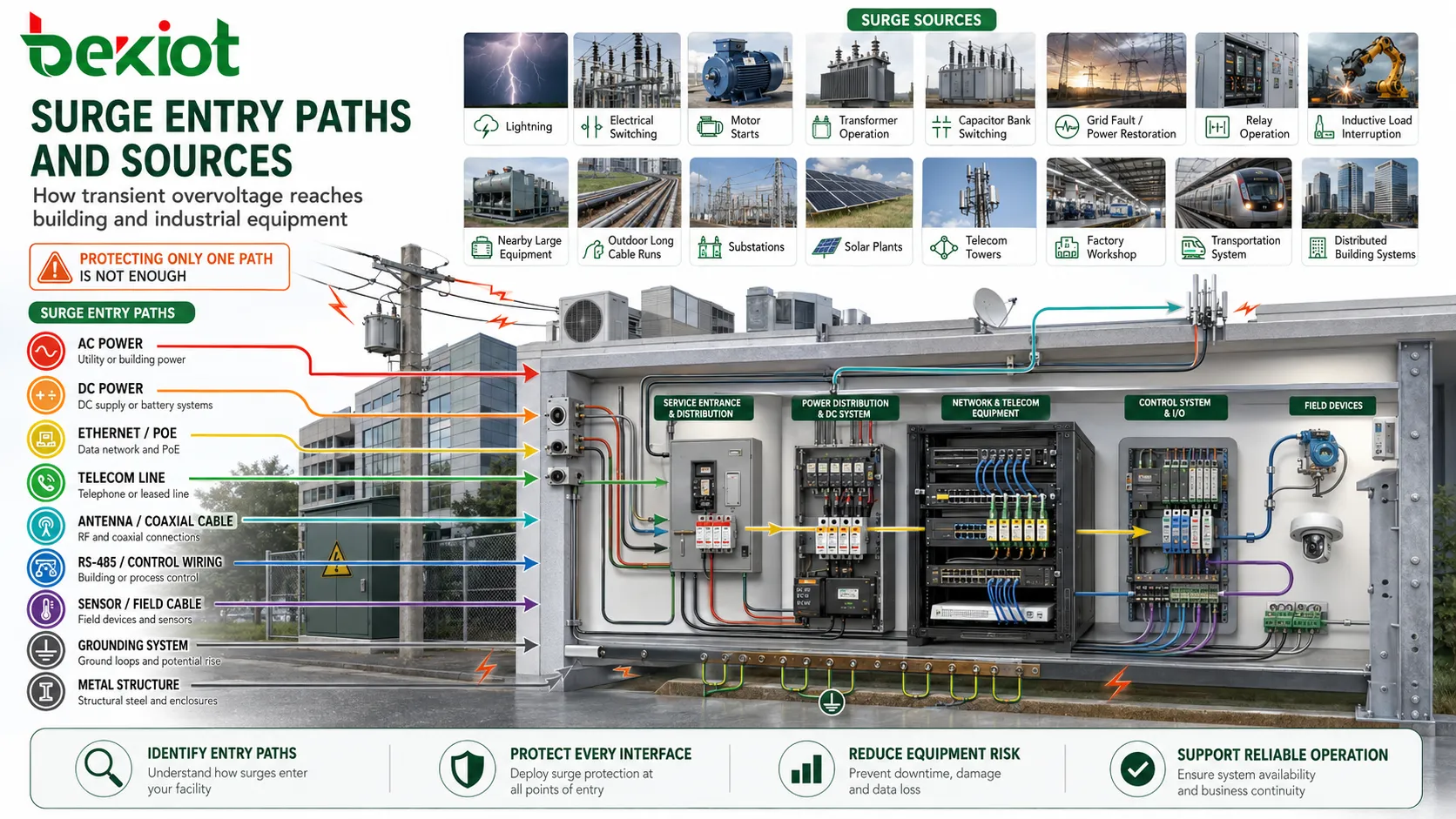

瞬態過電壓來自哪裏
浪湧常被認爲與雷擊有關，但雷擊只是來源之一。電氣開關操作、電機啓動、變壓器運行、電容器組投切、電網故障、恢復供電、繼電器動作、感性負載切斷以及附近大型設備運行，都可能產生短時過電壓事件。
戶外安裝、長距離電纜、屋頂設備、公用電源入口、變電站、光伏電站、通信鐵塔、工廠車間、交通系統和分佈式建築系統更容易暴露於浪湧風險，因爲這些線路會在較長距離內收集並傳導浪湧能量。
保護規劃應從識別進入路徑開始。浪湧能量可能通過交流電源、直流電源、以太網、PoE、同軸電纜、RS-485、電話線、天饋線、控制線、傳感器電纜、接地導體或金屬結構進入系統。只保護其中一路，可能會讓另一條路徑仍然暴露。
指導產品選型的標準
IEC 61643系列
IEC 61643 系列是浪湧保護器件領域廣泛使用的標準體系。不同部分適用於不同電路和應用。低壓交流電源系統、直流電源系統、光伏裝置、電信網絡、信號網絡以及浪湧保護元件，可能分別需要參考不同的標準部分。
對於交流低壓電源電路，IEC 61643-11 規定了連接到交流系統的器件要求和試驗方法。對於電信和信號網絡，IEC 61643-21 涵蓋用於通信和信號線路的器件，也包括 PoE 等可能同時傳輸電力的線路。
UL 1449
UL 1449 是北美地區重要的浪湧保護器件安全標準。在美國項目或要求 UL 列名的安裝場景中，選型時經常會引用該標準。它覆蓋用於限制瞬態電壓浪湧的產品安全性和性能評估。
當項目要求使用 UL 列名 SPD 時，應仔細覈對具體產品類型、額定電壓、安裝位置、外殼、短路電流額定值以及標識信息。
NEC和本地電氣規範
電氣規範定義保護器件在真實建築和設施中應如何安裝、連接、接地和協調。在美國，NEC 要求十分重要，但各州或地方主管部門採用的版本可能不同。
無論在哪個地區，安裝人員都應確認當前採用的規範、本地驗收要求、建築用途、進線條件，以及應急系統、住宅、醫療、工業現場或公共設施的特殊要求。
EN、CE和區域規則
對於歐洲市場，IEC 標準的 EN 版本以及適用的 CE 符合性路徑可能相關。對於其他地區，本地電氣法規、公用事業標準、消防規範、電信規則和產品認證制度也可能適用。
國際項目不能假設某一個認證會自動滿足所有市場。產品文件應與目標地區和安裝類別相匹配。
行業特定要求
軌道交通、船舶、光伏、風電、油氣、數據中心、醫療設施、機場、通信鐵塔和工業控制系統可能需要額外的保護等級或安裝做法。這些環境通常具有更高暴露風險、關鍵連續性需求或更嚴格的安全要求。
項目團隊應同時審查產品標準和系統級設計標準。如果接地、等電位連接、電纜路徑和層級協調不足，即使單個 SPD 符合標準，也不能保證整個保護系統合格。
保護等級通常如何表達
保護等級不是一個單一數字。它通常通過最大持續工作電壓、電壓保護水平、標稱放電電流、最大放電電流、衝擊電流、短路電流額定值、響應行爲、保護模式和安裝類型等多個參數來描述。
較低的電壓保護值看起來很有吸引力，但它必須適合系統電壓和預期浪湧電流。即使某個器件具有很高的放電能力，如果引線過長、接地薄弱，或與下游器件協調錯誤，保護效果仍可能很差。
因此，保護等級應結合安裝位置、上級保護、系統接地型式、電纜長度、暴露風險以及被保護設備的耐受能力一起理解。
Type 1、Type 2和Type 3的協調
服務入口處的Type 1
Type 1 器件通常安裝在裝置起點或服務入口處，也就是高能量浪湧可能進入建築的位置。當存在外部防雷系統、架空線路、高暴露風險或需要承受較大沖擊電流時，常會選用這類器件。
其目的在於在浪湧能量擴散到內部配電系統之前，先降低主要進入浪湧能量。由於該層級處理的是首要浪湧路徑，安裝位置和等電位連接非常關鍵。
配電盤處的Type 2
Type 2 器件通常安裝在配電箱、分配電盤、控制櫃和內部配電點。它們用於降低上級保護後仍殘留的浪湧能量，或設施內部產生的浪湧能量。
在許多建築和工業現場中，Type 2 保護是低壓浪湧控制的核心層。它保護一組下游迴路，並幫助減少終端設備所承受的應力。
靠近敏感負載的Type 3
Type 3 器件安裝在敏感設備或最終負載附近，用於限制使用點剩餘的瞬態電壓。常見對象包括控制設備、計算機、數據設備、安防面板、儀表和通信終端。
在高暴露安裝中，Type 3 保護通常不應作爲唯一防護層。它與上游 Type 1 或 Type 2 器件協調使用時效果最好。
| 層級 | 典型位置 | 主要目的 | 設計提示 |
|---|---|---|---|
| Type 1 | 服務入口或主進線櫃。 | 處理進入的高能量浪湧電流。 | 需要牢靠等電位連接和極短連接路徑。 |
| Type 2 | 配電盤、分配電盤或控制櫃。 | 限制安裝系統內部的殘餘浪湧能量。 | 常作爲盤櫃級主保護層使用。 |
| Type 3 | 最終設備或被保護負載附近。 | 降低敏感端子處的剩餘電壓。 | 應與上游保護協調。 |

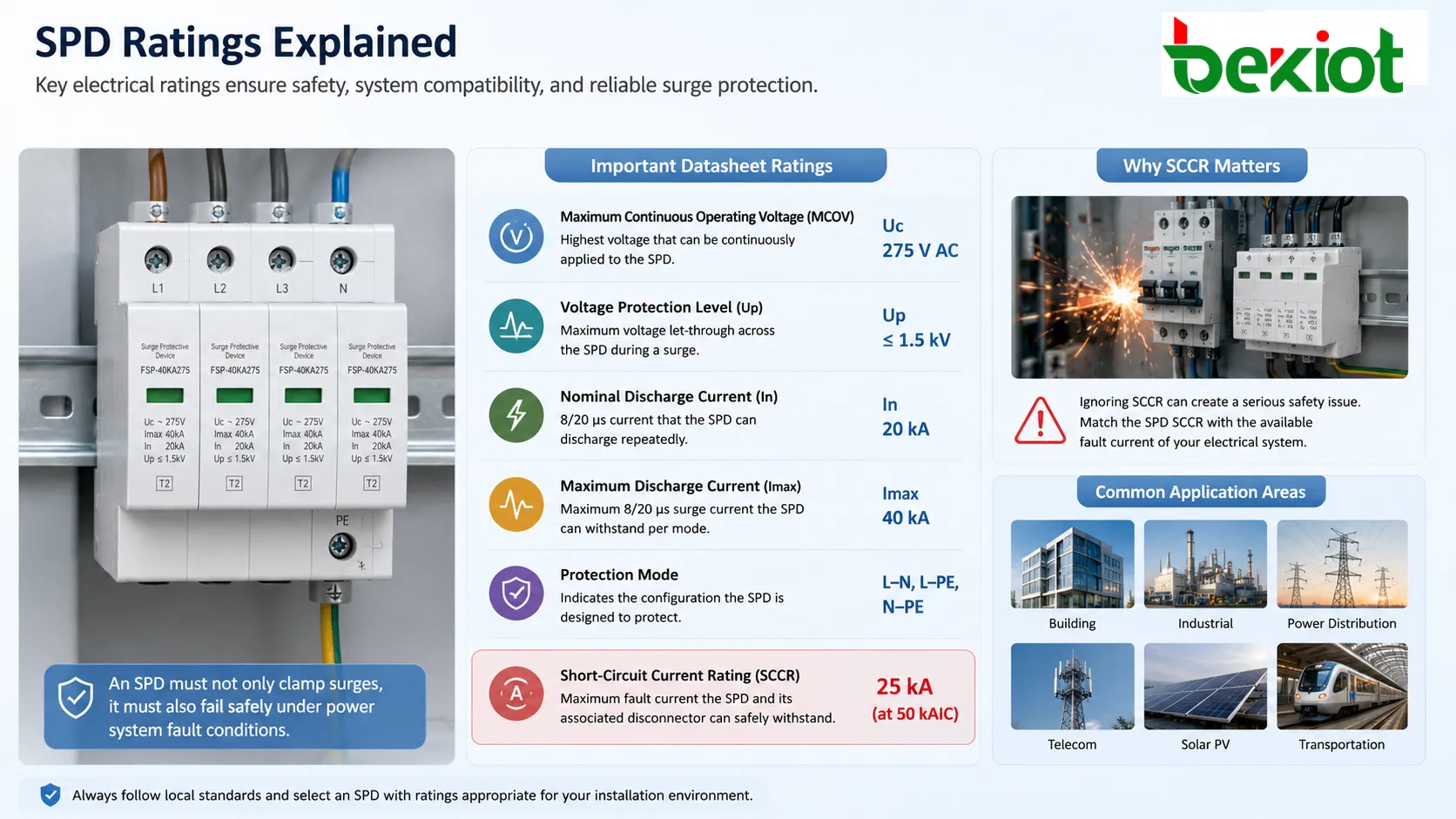

數據表上需要重點閱讀的參數
最大持續工作電壓
最大持續工作電壓表示器件在不誤動作的情況下能夠長期承受的最高正常電壓。它必須根據電力系統電壓和預期電壓波動進行選擇。
如果該值過低，器件可能在正常電壓波動下快速老化、過熱或失效。如果該值過高，被保護設備在浪湧期間可能承受更高殘餘電壓。
電壓保護水平
電壓保護水平表示在規定浪湧試驗期間，被保護側出現的殘餘電壓。較低殘餘電壓通常意味着更好的限制效果，但該值必須結合放電電流和安裝引線長度一起考慮。
較長的連接線會在快速浪湧事件中產生額外電壓。即使器件本身性能良好，如果採用過長、成環或路徑不當的引線，實際效果也會變差。
標稱和最大放電電流
標稱放電電流表示器件在規定試驗條件下可重複承受的浪湧電流水平。最大放電電流表示在規定條件下較高的單次事件承受能力。
這些參數有助於比較器件強度，但不能單獨使用。現場暴露程度、上級保護、系統接地以及預期故障條件同樣需要考慮。
衝擊電流
衝擊電流對於靠近服務入口或雷電暴露區域的高能量保護尤其重要。它通常與能夠承受較大雷電相關浪湧能量的器件有關。
具有外部防雷系統、架空供電、暴露戶外結構或關鍵進線電源的項目，可能需要更高的衝擊電流能力。
短路電流額定值
短路電流額定值表示器件及其配套隔離器在安裝點能夠安全承受的故障電流水平。它必須與電氣系統可提供的故障電流相匹配。
忽視該參數會造成嚴重安全問題。SPD 不僅要鉗制浪湧，還必須能夠在電力系統故障條件下安全失效。
保護模式和佈線路徑
線對中性線
線對中性線保護用於控制有源導體之間的差模浪湧。對於連接在相線和中性線之間的設備，這種模式十分重要。
該模式有助於降低電源輸入、控制電路和電子負載兩端的電壓應力。
線對地
線對地保護將浪湧能量從帶電導體引向保護接地路徑。它通常對雷電相關事件和共模事件非常重要。
接地和等電位連接系統的質量會直接影響該模式。薄弱的接地路徑會限制保護效果，並增加觸電或設備風險。
中性線對地
是否需要中性線對地保護，取決於接地系統、佈線配置和器件設計。它有助於管理某些浪湧事件中中性線與保護地之間的電壓升高。
該模式應根據電氣系統類型和本地規範要求來選擇。
信號對保護
數據和控制線路需要在線對之間以及信號導體到地之間進行保護。以太網、RS-485、電話、同軸、傳感器迴路和報警線路都需要匹配的器件類型。
保護器件必須匹配信號電壓、數據速率、連接器類型、線路阻抗、PoE 要求和接地策略。電源 SPD 不能盲目用於數據線路。
電源、數據和通信保護
交流電源保護通常佈置在主配電盤、分配電盤、設備櫃和敏感負載點，用於抵禦通過供電導體進入的浪湧和內部開關擾動。
直流電源保護用於光伏系統、電池系統、通信電源、直流配電、交通系統和遠程設備。直流 SPD 必須針對直流電弧行爲和電壓特性進行設計。
數據和通信保護用於以太網、PoE、電話、串行通信、同軸視頻、天饋線、傳感器和控制佈線。這些器件必須在限制瞬態過電壓的同時保持信號完整性。
良好的設計應在同一邊界處保護所有連接路徑。如果電源被保護而以太網未保護，浪湧能量仍可能通過網絡端口損壞設備。

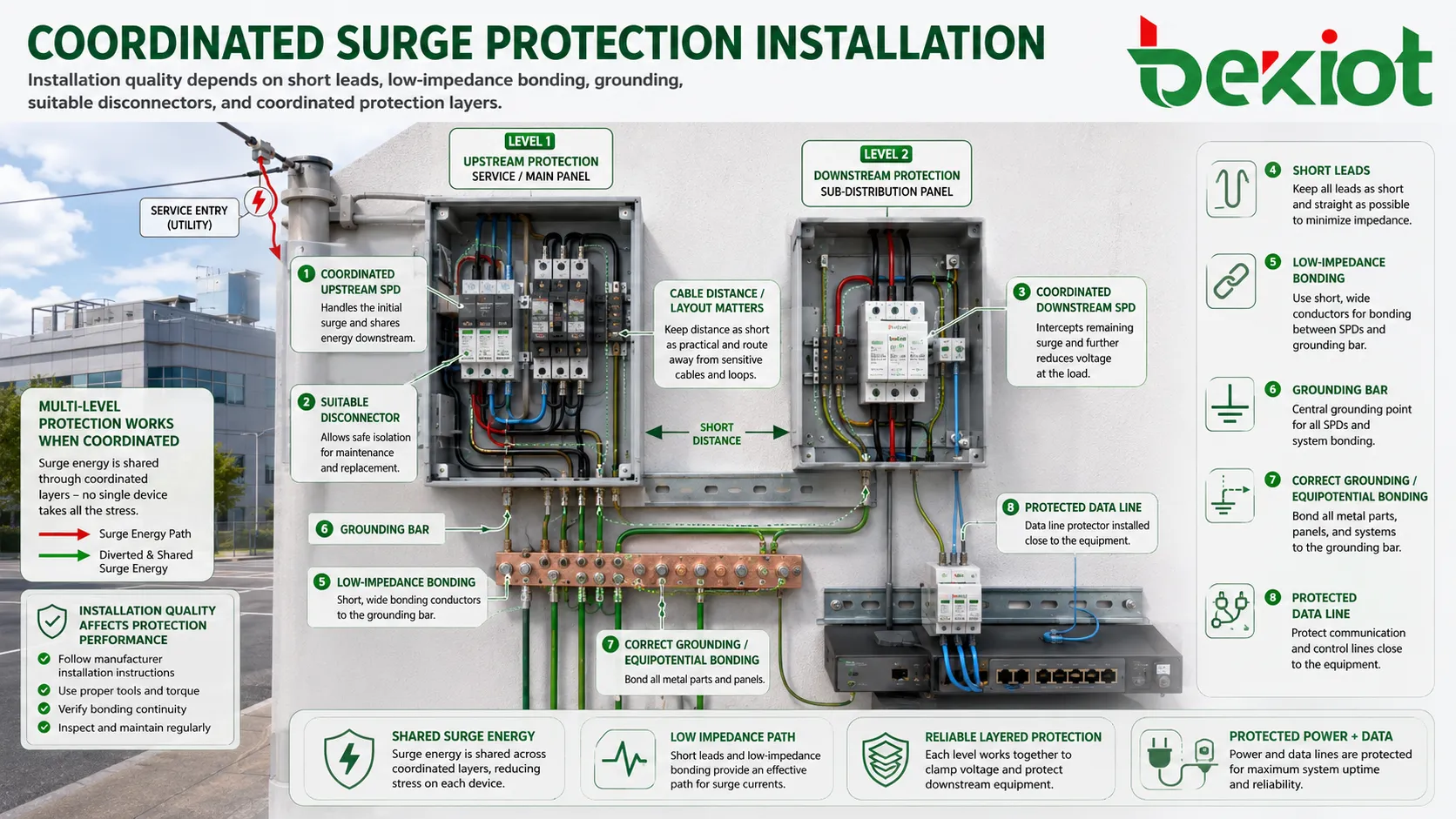

安裝質量決定實際性能
短引線長度
連接引線應儘可能短而直。快速浪湧電流會在線路電感上產生電壓，因此較長引線會增加被保護設備實際承受的電壓。
整齊的安裝不一定就是有效的安裝。最短的保護路徑往往比視覺上的電纜對稱更重要。
低阻抗等電位連接
等電位連接把金屬部件、保護地、浪湧器件、屏蔽層和參考點連接起來，使浪湧能量有受控路徑。連接不良會讓設備之間出現較大的電位差。
等電位連接導體應規格合適、連接牢固、耐腐蝕，並採用有助於降低阻抗的佈線路徑。
正確的上游保護
許多 SPD 需要上游過流保護或內部/外部隔離器，用於應對壽命終止故障、短路條件或異常運行狀態。
斷開裝置應符合製造商說明、可用故障電流和電氣規範要求。
層級之間的協調
多級保護只有在器件相互協調時纔有效。上游和下游器件應合理分擔浪湧能量，避免某一個器件承受全部應力。
協調取決於器件類型、電纜距離、電壓保護水平、電流額定值和系統佈局。有製造商指導時應優先遵循。
應用在哪些場景
商業建築
寫字樓、酒店、購物中心、園區和公共建築會在配電、IT 機房、電梯、門禁、CCTV、公共廣播、消防報警接口和樓宇自動化系統中使用保護器件。
這些場所通常需要在主配電櫃、分配電盤、屋頂設備、戶外攝像機、入口系統和網絡機櫃之間進行協調保護。
工業設施
工廠、倉庫、礦山、煉油廠、電廠和水處理站通常包含電機、變頻器、PLC、傳感器、通信網絡、控制櫃和戶外現場設備。浪湧可能造成停機、誤信號或設備損壞。
工業保護應同時考慮外部雷電風險，以及大型電氣設備帶來的內部開關擾動。
通信和數據網絡
通信機房、基站、戶外機櫃、光纖節點、網絡交換機、路由器、PoE 設備、天線和通信網關，都需要在電源和信號路徑上進行保護。
接地和等電位連接尤其重要，因爲通信系統可能通過建築、塔架、戶外箱體和長距離電纜把設備連接在一起。
安防和監控
戶外攝像機、門禁控制器、閘機系統、報警面板、對講、道閘和周界設備，經常通過電源線和信號線暴露於雷電感應浪湧。
必要時，保護應安裝在建築入口點以及暴露現場設備附近。
可再生能源系統
太陽能光伏系統、電池儲能、風電和逆變器系統，需要在直流組串、交流輸出、通信線路、監控設備和接地網絡上進行保護。
由於直流故障行爲不同於交流系統，直流保護需要合適的器件選擇。
維護和壽命終止監測
浪湧保護器件本質上具有犧牲性。它們吸收或泄放瞬態能量，並可能隨時間退化。經歷多次浪湧後的器件，可能不再提供同等保護水平。
許多產品帶有狀態窗口、報警觸點、遠程監測輸出、可更換模塊或壽命終止指示。這些內容應納入例行維護檢查。
在雷擊事件、重大電力故障、不明設備失效或斷路器反覆跳閘之後，應檢查保護系統。更換損壞器件是保持保護層有效的一部分。
選型檢查清單
首先識別被保護迴路。交流電源、直流電源、以太網、PoE、RS-485、電話、同軸、傳感器和控制迴路需要不同器件。
匹配額定電壓和系統類型。器件必須適合正常工作電壓、接地系統、頻率、電流路徑和故障條件。
選擇安裝層級。服務入口、配電盤、設備櫃和使用點保護承擔不同角色。
審查重要參數。檢查最大持續工作電壓、電壓保護水平、放電電流、衝擊電流、短路電流額定值、保護模式和認證標誌。
規劃物理安裝。引線長度、接地排位置、等電位連接路徑、電纜走向、外殼防護等級以及上游隔離器選擇，與器件本身同樣重要。
有效的浪湧保護不是單一部件，而是基於標準的器件選型、分層佈置、短連接、接地、等電位連接和定期檢查共同組成的協調系統。
常見問題
一個器件能保護整棟建築嗎？
主配電盤器件可以降低進入的浪湧能量，但敏感設備通常仍需要下游保護。大型或複雜建築通常需要分層保護。
更高的浪湧電流額定值是否總是意味着更好的保護？
並不總是。電流額定值表示能量承受能力，但殘餘電壓、安裝質量、協調方式和迴路類型也決定保護性能。
爲什麼已經保護的設備有時仍會損壞？
可能原因包括未保護的信號路徑、接地不良、引線過長、額定值不足、器件類型錯誤、保護模塊失效或浪湧能量超過設計水平。
以太網和PoE線路是否需要單獨保護？
當存在暴露風險時，需要。以太網和 PoE 線路需要針對數據速率、PoE 功率等級、連接器類型和信號完整性設計的保護。
例行檢查時應檢查什麼？
應檢查狀態指示、報警觸點、模塊狀態、接地連接、等電位導體、引線長度、變色、端子鬆動、進水情況，以及近期是否發生過浪湧事件。
