本質安全背後的防護思路

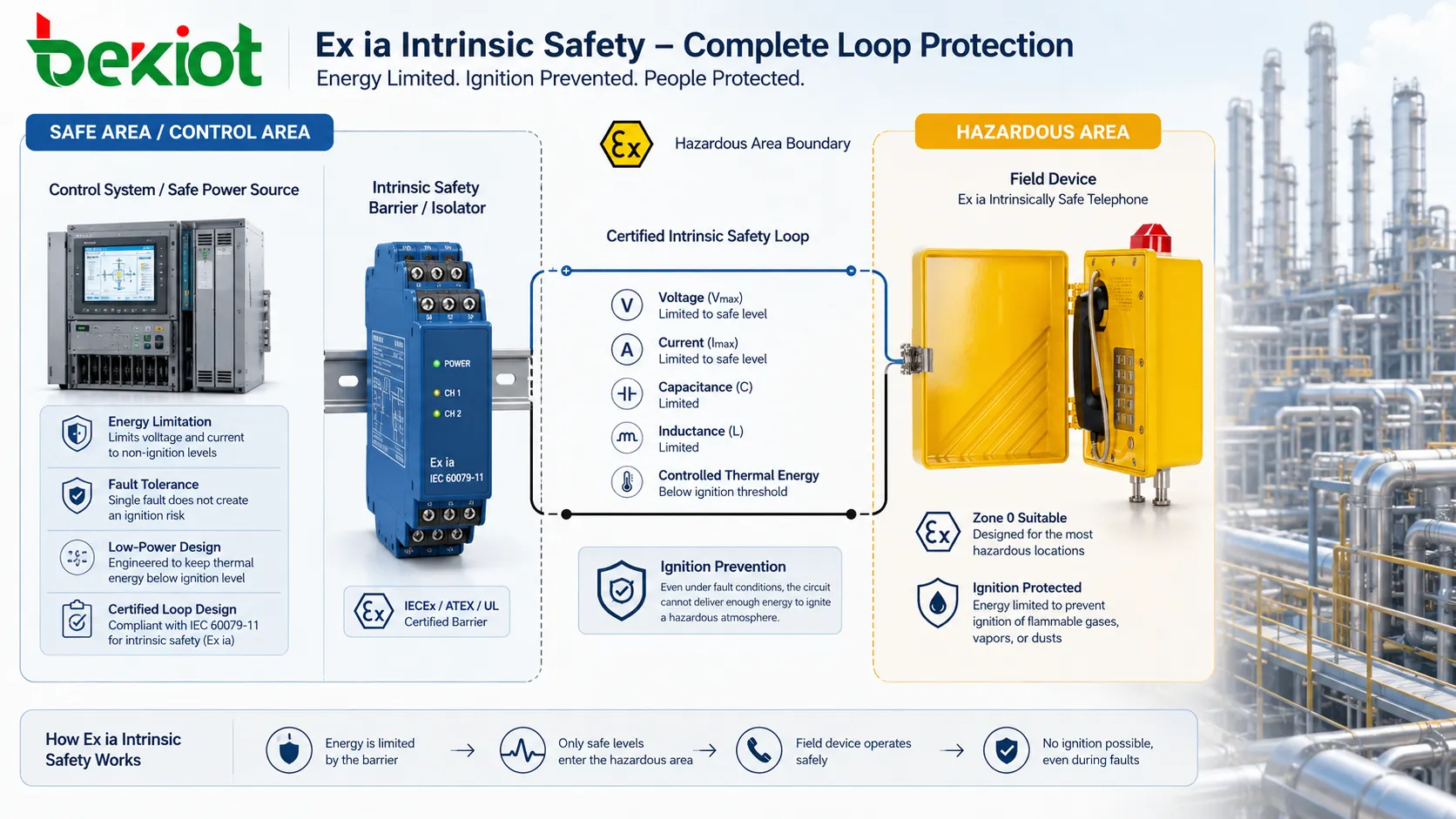

本質安全基於一種預防性工程原則：電能和熱能必須被限制在無法點燃危險氣氛的水平以下。它不是在點燃之後再把爆炸限制在設備內部，而是降低迴路中可用的點火能量。因此，它特別適用於低功率設備、信號迴路、傳感器、通信終端、控制迴路、測量儀表以及用於爆炸性氣體或粉塵環境的現場設備。

“Ex i”表示本質安全這一防爆型式，“i”後面的字母表示保護等級。在常見等級中，“ia”是氣體環境中最高的本質安全等級，設計目標是在更嚴苛的故障假設下仍保持安全。因此，Ex ia 設備通常會與 Zone 0 應用聯繫在一起，因爲在這類區域中，爆炸性氣體氣氛可能連續、長期或頻繁存在。

與隔爆型防護不同，隔爆型依靠堅固外殼容納內部爆炸，而本質安全通過控制電壓、電流、電容、電感、溫升和儲能來避免點燃。元件、佈線、安全柵和現場設備必須作爲一個完整系統來考慮。某個設備可以標註爲本安型，但完整迴路仍必須按照認證條件進行安裝和維護。

這種系統級特性是最重要的細節之一。即使現場設備已經認證，如果連接了錯誤的電纜長度、不合適的安全柵、不匹配的電源或未獲批准的關聯設備，整個迴路仍可能不再滿足原定防護概念。因此，本質安全既是產品設計要求，也是安裝工程要求。

如何理解防爆標誌

Ex ia 標誌包含多層信息。每個部分都說明了保護型式、危險區域適用性、氣體或粉塵分類、溫度限制以及設備保護級別。它不應被當作一個整體詞彙來閱讀，而應在選型或安裝前逐項解析。

以“Ex ia IIC T4 Ga”這類簡化示例爲例，“Ex”表示用於爆炸性氣氛的設備，“ia”表示本質安全 a 級保護，“IIC”表示氣體組別，“T4”表示溫度組別，“Ga”表示設備保護級別。在 ATEX 風格標誌中，還可能結合“II 1G”等設備組別和類別信息，具體取決於認證體系和地區要求。

氣體組別很重要，因爲不同氣體的點燃敏感性並不相同。IIA、IIB 和 IIC 代表氣體環境中逐級提高的嚴苛程度，其中 IIC 通常覆蓋氫氣、乙炔等最容易被點燃的氣體。獲得 IIC 認證的設備在其他條件同樣匹配時通常可用於 IIB 和 IIA，但仍必須遵守證書和安裝要求。

溫度組別告訴用戶設備在規定條件下的最高表面溫度類別。該溫度必須低於現場危險氣氛的點燃溫度。例如，T4 表示設備屬於某一表面溫度等級，需要與現場氣體或蒸氣風險進行覈對。溫度等級不是可選參數，而是點燃預防邏輯的一部分。

設備保護級別，如氣體環境中的 Ga、Gb 或 Gc，用於把設備與區域分類和風險水平相匹配。當證書支持時，Ex ia 通常對應最高的氣體保護級別 Ga。不過，完整標誌、證書附表、實體參數和安裝圖紙必須全部覈對，不能只依賴“ia”這一個標識。

爲什麼“ia”被視爲更高防護等級

Ex ia 中的“a”表示最高的本質安全保護等級，其意義來自故障容忍能力。Ex ia 設備的設計要求是在正常運行以及標準框架規定的故障條件下，包括多個可計數故障情況下，迴路仍不能產生點燃能力。這使它比用於較低危險區域的其他本安等級要求更高。

在實際中，ia、ib 和 ic 的差異並不是外觀差異。兩個設備從外部看可能相似，但內部迴路設計、元件間距、保護元件、能量限制、熱行爲和故障評估都可能完全不同。Ex ia 需要更嚴格的設計評估，因爲它必須在更困難的故障假設下保持安全。

這也是 Ex ia 常用於危險氣氛存在最嚴重區域的原因。在氣體危險區域中，Zone 0 是連續或頻繁存在爆炸性氣體的最高風險區域。適用於 Zone 0 的保護級別必須具有很高的防點燃裕量，因爲設備在正常運行時就可能暴露於爆炸性氣體中，而不只是異常泄漏時才暴露。

較低保護等級仍可能適合其他區域。Ex ib 通常對應 Zone 1 / EPL Gb 應用，即爆炸性氣體在正常運行中可能偶爾出現；Ex ic 通常對應 Zone 2 / EPL Gc 應用，即正常運行中不太可能出現爆炸性氣體，或即使出現也只短時間存在。正確等級取決於危險區域劃分，而不是單純偏好。

選擇 Ex ia 應因爲危險區域確實需要這一等級，而不是因爲它在資料表上聽起來更安全。

IEC、IECEx與ATEX框架的作用

本質安全通常通過國際和地區認證體系來討論。IEC 60079-11 是 IEC 60079 系列中關於“i”型本質安全設備保護的關鍵技術標準，規定了用於爆炸性氣氛的本質安全設備和關聯設備的結構與測試要求。對於全球項目，IECEx 認證是基於 IEC 標準的國際符合性體系。

ATEX 是歐盟針對用於爆炸性氣氛的設備和保護系統的法規框架。它使用 II 1G、II 2G、II 3G 等氣體環境設備組別和類別，對應不同區域適用等級。IECEx 與 ATEX 標誌並不完全相同，但在面向國際市場的產品上常常同時出現。

對用戶而言，實際問題是如何結合證書和標誌進行閱讀。設備可能同時具有 ATEX 和 IECEx 信息。ATEX 標誌可能說明設備組別、類別和氣氛類型，而 IECEx 風格標誌則顯示 Ex 防護概念、氣體組別、溫度組別和設備保護級別。兩者都應與安裝環境一致。

還需要理解標準會更新。項目團隊應覈對當前適用的標準版本、當地法規要求、公告機構或認證機構文件以及證書條件。一般性的標誌解釋可以幫助理解結構，但證書纔是確定應用邊界的權威來源。

在採購和工程審查中，標準不能被當作裝飾性引用。它們定義了產品如何被評估、可進入何種危險區域、適用哪些佈線條件，以及安裝人員必須遵守哪些限制。對於 Ex ia 系統尤其如此，因爲現場佈線和關聯設備會影響整個安全迴路。

氣體組別分類與點燃敏感性

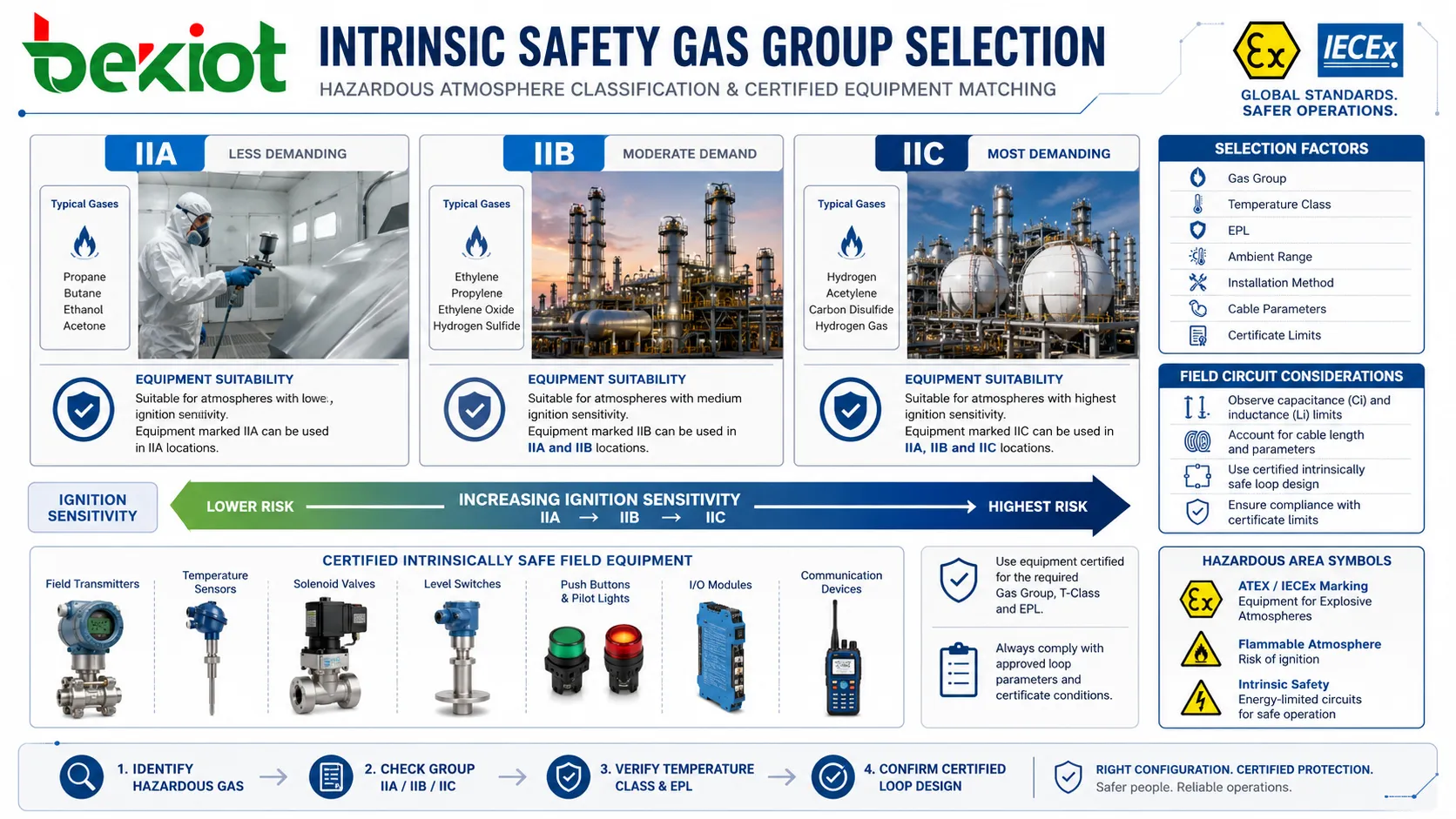

氣體組別分類是 Ex ia 設備選型中最實用的因素之一。爆炸性氣體和蒸氣在點燃能量、火焰傳播行爲和爆炸特性上不同。組別分類幫助把設備防護能力與其安裝環境中的氣體風險相匹配。

對於地面工業，氣體組別通常標識爲 IIA、IIB 和 IIC。IIA 一般表示較不容易點燃的氣體，IIB 表示更嚴苛的組別，IIC 則代表這些氣體類別中最嚴苛的組別。氫氣和乙炔是常見的 IIC 風險示例。標記 IIC 的設備已經按照該分類結構中最嚴苛的氣體組別進行評估。

這並不意味着只看氣體組別就足夠。溫度組別、設備保護級別、環境溫度範圍、安裝方式、電纜參數和證書限制也必須審查。設備可能具備正確的氣體組別，但如果溫度等級不足，或安裝違反實體參數限制，仍然不適合使用。

在真實項目中，氣體組別信息通常來自危險區域劃分文件、工藝安全分析、物料安全數據或工程設計規範。設備選型人員不應僅憑行業類型猜測。石化裝置、電池區域、氣體儲存設施、噴漆車間、實驗室或海上平臺可能含有不同氣體，需要不同的防護假設。

對於本質安全通信和控制迴路，氣體組別會影響迴路允許的電容和電感數值。因此，電纜長度和電纜類型會影響迴路是否仍處於認證限制範圍內。這也是 Ex ia 選型必須同時考慮產品標誌和迴路設計的原因。

溫度組別與熱點燃控制

本質安全常被理解爲防止火花，但熱表面點燃控制同樣重要。安裝在危險氣氛中的設備不得形成足以點燃周圍氣體或蒸氣的表面溫度。溫度組別定義了規定條件下的最高表面溫度類別，用於確保設備低於危險物質的點燃溫度。

溫度組別通常表示爲 T1 到 T6，其中 T6 對應最低最高表面溫度類別，T1 對應最高類別。較低的最高表面溫度通常更嚴格，可能是低點燃溫度氣體所必需的。正確溫度組別取決於區域中的危險物質，而不僅僅取決於設備類型。

對於 Ex ia 迴路，熱行爲會與電能限制一起評估。電阻、半導體、熔斷器、電池、連接器和保護器件等元件在正常及規定故障條件下不得達到危險溫度。因此，認證評估同時考慮火花點燃和熱表面點燃風險。

環境溫度範圍也很重要。按照標準環境範圍認證的設備，未必適用於高溫戶外、冷庫、沙漠場地、海上平臺或通風不良的工業機櫃。如果安裝環境超過認證環境溫度範圍，溫度組別可能不再有效。

維護工作中，不得通過未經授權的維修、元件替換、阻塞通風、損壞外殼部件或安裝未批准附件來破壞熱安全。雖然本質安全主要限制迴路能量，但設備熱行爲的改變同樣會影響認證防護概念。

設備保護級別與區域適用性

設備保護級別 EPL 提供了一種把設備防護能力與危險區域風險相匹配的結構化方式。對於氣體環境，常見 EPL 等級爲 Ga、Gb 和 Gc。Ga 表示非常高的保護級別，Gb 表示高保護級別，Gc 表示適用於較低風險氣體區域的增強級別。Ex ia 在證書支持時通常與 Ga 對應。

區域分類描述爆炸性氣氛預計出現的頻率。Zone 0 表示爆炸性氣體連續、長期或頻繁存在；Zone 1 表示正常運行中可能偶爾出現；Zone 2 表示正常運行中不太可能出現，或即使出現也只持續很短時間。設備保護必須依據這種分類風險來選擇。

在許多實際解釋中，當其他標誌條件匹配時，Ex ia / Ga 可適用於 Zone 0、Zone 1 和 Zone 2 氣體區域。Ex ib / Gb 通常用於 Zone 1 和 Zone 2；Ex ic / Gc 通常用於 Zone 2。不過最終決定必須遵循證書、當地規範和現場區域劃分文件。

ATEX 類別通過 1G、2G、3G 等氣體環境類別表達類似適用性。1G 類別對應 Zone 0，2G 對應 Zone 1，3G 對應 Zone 2。粉塵環境的類別和區域不同，不應與氣體標誌隨意混用。

理解 EPL 和區域適用性可以避免兩個常見錯誤。第一個是在更危險區域安裝保護等級不足的設備。第二個是在沒有核對完整迴路和附件是否合規的情況下過度指定。一個設備上的高保護標誌並不會自動讓整個安裝系統適用。

關聯設備、安全柵與完整迴路安全

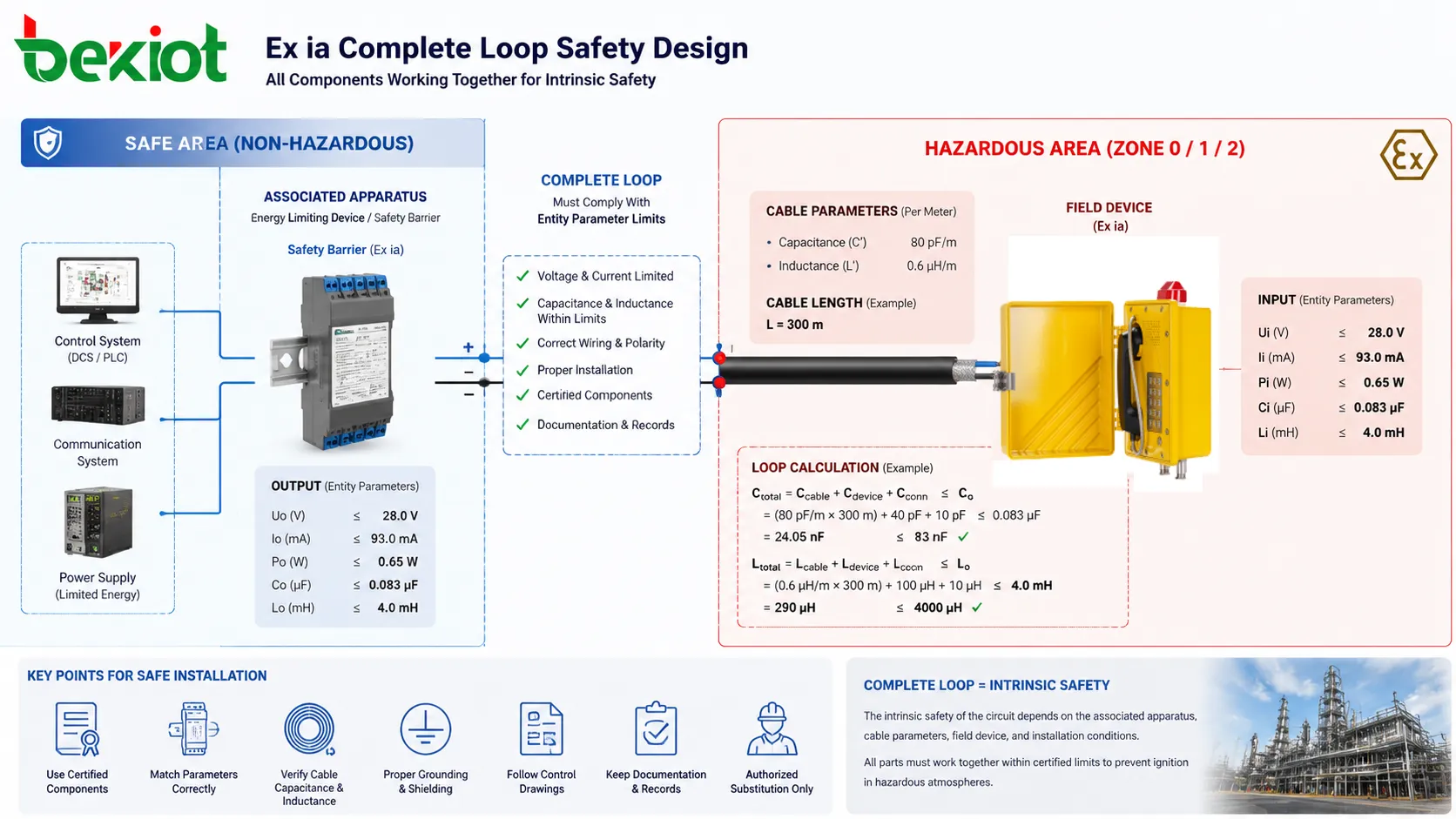

本質安全往往不僅取決於現場設備本身。許多 Ex ia 安裝會使用關聯設備，如安全柵、隔離柵、本安接口模塊或認證限能裝置。這些部件可安裝在安全區或其他受保護外殼中，負責限制送入危險區域迴路的能量。

關聯設備定義最大輸出參數，如電壓、電流、功率、電容和電感限制。現場設備定義其輸入參數和允許連接條件。電纜會增加電容和電感。完整迴路必須保持在認證限制範圍內。如果電纜過長或電氣特性不適合，即使單個設備都已認證，系統也可能超過允許值。

因此，本質安全文件通常包括實體參數、控制圖、迴路圖和安裝說明。工程師應將關聯設備的輸出參數與現場設備的輸入參數進行比較，並把電纜參數納入計算。該過程是證明安裝後迴路仍保持本質安全的一部分。

從實際角度看，安全安裝需要正確的產品選型、安全柵選型、佈線、接地和文檔。維護人員也必須避免用外觀相似但未認證的替代品更換安全柵、電纜或設備。一個小的替換就可能改變迴路電氣特性。

完整迴路安全是 Ex ia 系統最具辨識度的特點之一。保護等級不是貼在設備上的單獨標籤，而是迴路中所有部件受控關係共同形成的結果。

安裝與維護方面的影響

安裝 Ex ia 設備必須嚴格關注認證安裝條件。電纜類型、電纜長度、本安與非本安迴路的隔離、接地、安全柵、端子和外殼進線方式都必須遵循批准設計。本安佈線不能因爲能量受限就被當作普通低壓佈線處理。

本安迴路與非本安迴路之間的隔離非常重要。如果佈線混放錯誤，非安全迴路中的能量可能被引入本安迴路。接線箱、端子排、電纜橋架和控制櫃應佈置清晰，使佈線標識和隔離在整個生命週期內都能保持明確。

維護工作必須保持認證完整性。未經授權的元件替換、電纜延長、外殼改造、連接器替代或使用未批准部件維修，都可能使防護概念失效。如果設備損壞，維護團隊應遵循製造商說明和認證條件，而不是按普通現場維修處理。

檢查內容應包括標籤可讀性、外殼狀態、電纜密封接頭、接地、腐蝕、機械損傷、佈線隔離、安全柵狀態和文件一致性。在惡劣場所中，由於振動、潮溼、化學暴露和溫度循環會逐漸影響安裝質量，這些檢查應更加頻繁。

對運行團隊而言，關鍵習慣是把 Ex ia 設備視爲認證安全系統的一部分。只有設備、佈線、關聯設備、文檔和維護實踐都與批准設計一致時，安裝纔是安全的。

選型中的常見誤解

一個常見誤解是認爲 Ex ia 意味着設備適用於所有危險區域。Ex ia 是高等級本質安全概念，但適用性仍取決於氣體組別、溫度組別、設備組別、EPL、環境溫度範圍和證書限制。帶有 Ex ia 標誌的設備仍可能不適合某種特定氣體或環境條件。

另一個誤解是把本質安全等同於隔爆防護。隔爆允許外殼內部發生點燃，但阻止火焰傳播到周圍氣氛；本質安全則通過限制能量防止點燃。這是不同的保護概念，安裝和維護要求也不同。

第三個錯誤是忽略完整迴路。用戶可能選擇了認證現場設備，卻通過不合適的安全柵或電纜連接。在本質安全中，接口和佈線是安全計算的一部分。合規產品用於不合規迴路時，仍會形成不合規安裝。

有些用戶還認爲低功率就一定是本質安全。這並不正確。本質安全需要經過認證設計、測試和文件確認。低電壓設備不會自動成爲 Ex ia 設備，必須按照相關標準評估並進行相應標誌。

最後，有些用戶在區域分類只需要較低保護級別時仍過度指定 Ex ia。使用更高等級在某些情況下可以接受，但可能增加成本或限制設備選擇。選型應遵循危險區域劃分和工程需求，而不是簡單偏好最高等級。

常見問題

危險區域是否總是需要 Ex ia？

不是。Ex ia 通常用於需要最高本質安全等級的場景，如 Zone 0 氣體環境。Zone 1 或 Zone 2 區域可能允許其他保護等級，具體取決於危險區域劃分、氣體組別、溫度組別、證書和當地法規。

Ex ia 設備可以現場維修嗎？

只有在製造商和認證條件允許的情況下纔可以。未經授權的維修、元件替換或外殼改造可能使防護概念失效。許多認證設備需要受控維修流程或直接更換，而不是普通現場維修。

Ex ia 是否表示設備防水或耐腐蝕？

不是。Ex ia 指的是針對點燃風險的本質安全防護。防水、防塵、耐腐蝕和抗衝擊屬於獨立的機械或環境等級。設備可以是 Ex ia，但仍需要根據安裝環境確認 IP 等級、材料和外殼適用性。

爲什麼電纜參數在本質安全中很重要？

電纜會向迴路增加電容和電感。如果這些數值超過迴路認證限制，儲能可能高於批准的本質安全設計允許值。因此，電纜類型和長度應納入迴路驗證。

選擇 Ex ia 設備前應檢查什麼？

應檢查危險區域、氣體或粉塵組別、溫度組別、EPL 或類別要求、環境溫度、證書範圍、實體參數、關聯設備、安裝方式和維護要求。完整系統必須匹配已劃分的風險，而不只是產品名稱。
